迈克耳孙干涉仪

大学物理12-6的内容，在此做一下复盘

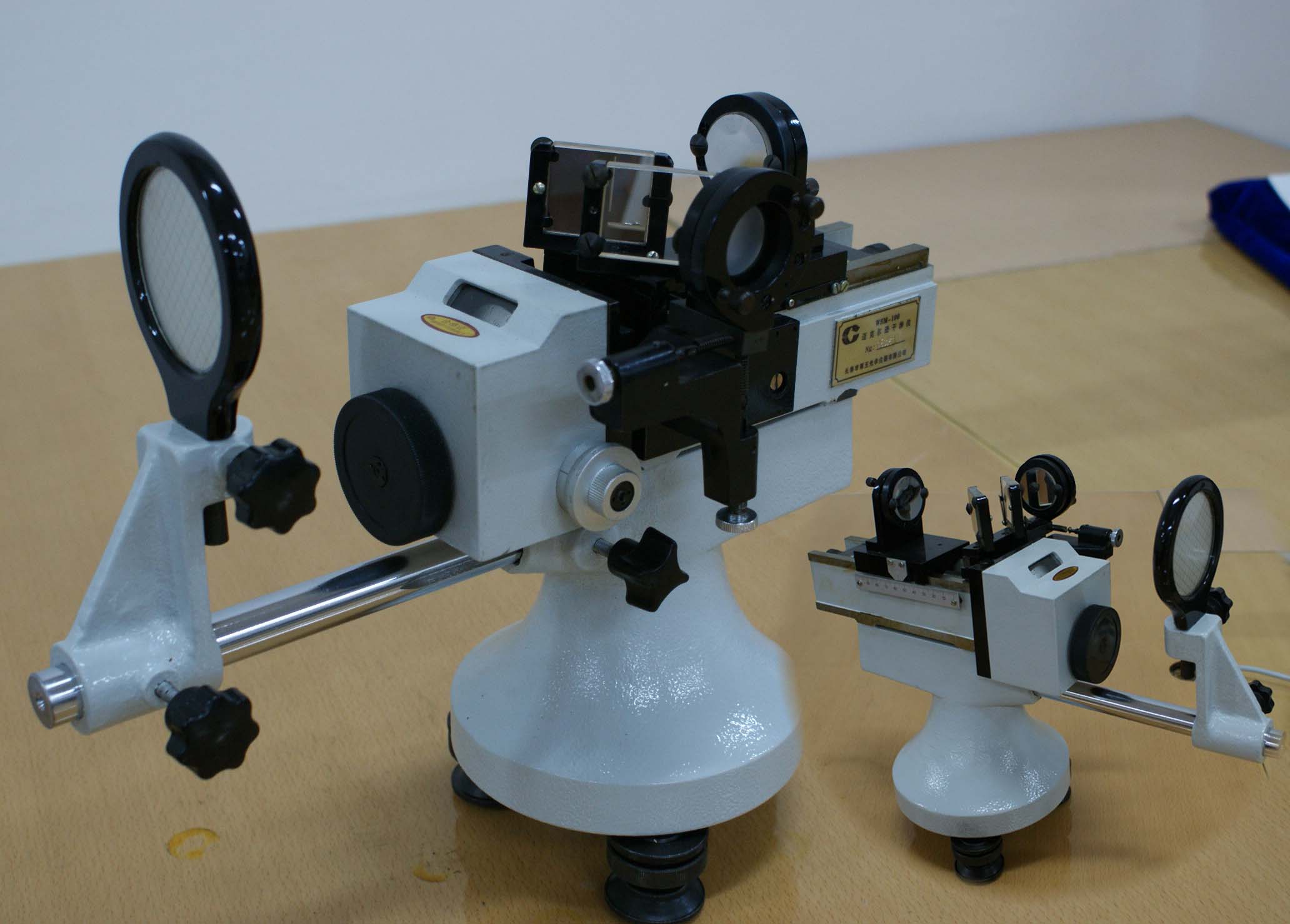

上实物图（迈克尔逊干涉仪图片_百度百科 (baidu.com)【2021.5.27】）



有条件的同学在上大学物理的时候，物理老师会拿一架迈克尔逊干涉仪过来，做演示实验。没有条件的同学，可以问一问物理老师，约时间让老师带你们看一看（hh大学怎么会没有干涉仪呢）。

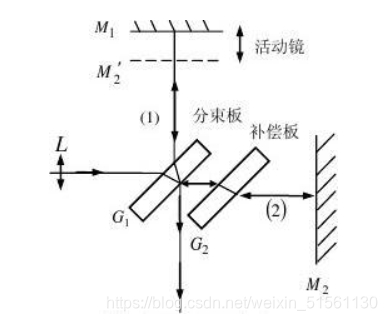

不过这篇博文主要示意的是理论，所以——上构造示意图！

（图片来源：迈克尔逊干涉仪的调节与使用_word文档在线阅读与下载_无忧文档 (51wendang.com)）

请记住上面写的字母。

构造

迈克耳孙（A.A.Michelson）干涉仪的构造如上图所示。

M1,M2是两片精密磨光的平面反射镜。如图，M2固定，M1是可以前后移动的。

G1,G2是两片材料相同、厚度均匀且相等的平行玻璃片（与M1、M2成45°角）。G1的一个表面上镀有薄银层，使照射在G1上的光强一半反射，一半透射。

【这就性质很人为——不得不感叹做镜子的人技艺高超呀！】

光路

一般是点光源散发出的光线，经过L，变成平行光。光路如上图，根据“一半反射，一半透射”分为两个光路（1）,(2）。

（1）L→G1→反射→M1→反射→G1→穿过G1向下

（2）L→G1→透射→G2→M2→反射→G2→G1→反射向下

分析

不如把下方光路最终进入的区域放上一只接收光线的大眼睛eye——记作E吧。

显然光路（1）、（2）产生的进入E的光是相干光，也就是说可以在E处看到干涉条纹。

说实话，那个图里的名称是十分贴切的：

G1是分束板，表示（1）（2）在此分开；

G2是补偿板，实际上为只通过G1一次的（2）补偿了通过G1三次的（1），使得最终的效果是（1）（2）分别三次穿过等厚的玻璃片，从而保证它们经过玻璃片的光程相等。

那么，既然都补偿成这样了，我们不妨人为地将（2）与（1）分离部分的光路扭转90°【这里你可以一窥玻璃片45°倾斜角的妙处了】，由于玻璃板里的光程早已补偿过，这样我们其实可以等效地将M2看作M2'，这样会很方便与M1结合在一起进行比较分析——相干光。

若M2'与M1严格地相互平行，可以看作等厚空气层，就有等倾干涉条纹。

若M2'与M1并不严格相互平行，有一定的小角度，可以看作空气劈尖，就有等厚干涉条纹。
