数字示波器的使用

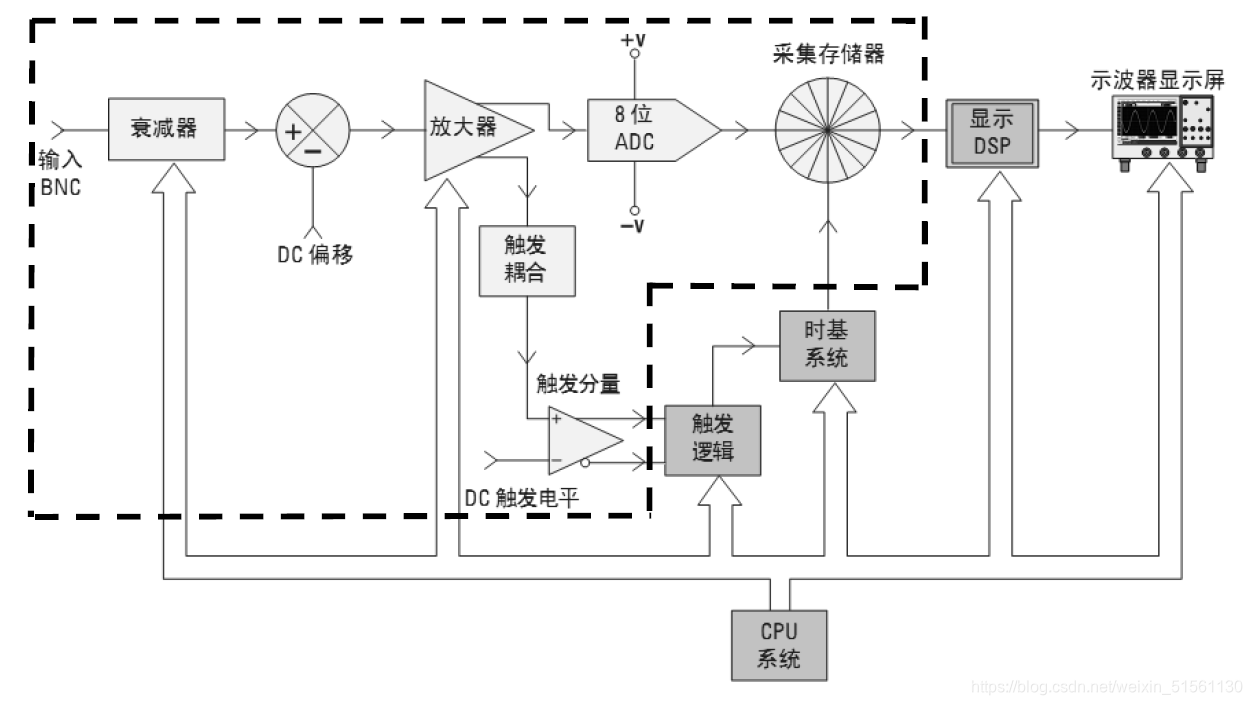

数字示波器的原理

（图片源自复旦大学基础物理实验教材）

首先，厘清各个组件。

• 衰减器：在线头上，可调节挡位（如x10,x1）。【原理：电阻分压网，提取一个与输入信号成正比的小信号到下一个组件】
• DC偏移：调节position旋钮，或选择交流（AC,Alternative Current）耦合以隔直电容来滤掉DC的偏移分量。[1]【原理：在直流（DC，Direct Current）耦合状态下，若输入信号有DC偏移量（即输入信号最大值与最小值的平均值与实际零电位有偏差），如果要在示波器中心显示此信号，则需将极性相反的内部DC偏移添加到该信号上】
• 放大器：可调增益放大器VGA（Variable Gain Amplifier），示波器根据伏/格挡位选择在放大器中配置相应的放大倍率。（可以思考一下精度问题）——此时应尽量使信号满屏。
• 模数转换器ADC：将电信号转换为数字信号。【图中8位表示可以将任意电压在工作范围内变化的输入信号转化为8位二进制数】
• 触发Trigger：示波器不停采集信号并更新屏幕显示器，对于周期不变的信号，希望信号轨迹可以重叠；对于非周期性信号，希望特定信号显示在相同位置（这样比较方便进行下一步的分析），实现上述功能的组件即为“触发逻辑”。【！！！！未完待续！！！】

注：[1]耦合指的是一个电路与另外一个电路的电信号的连接方式。输入耦合即是测试电路与示波器的连接。耦合方式可设置为DC,AC,GND。DC显示所有输入信号，AC去除所有直流成分（故最后的结果始终以零电压为中心）。输入信号1KHZ以上时，DC、AC之间切换信号输入的耦合方式所引起的信号形状的变化可以忽略；小于1KHZ时，隔直电容对信号形状有明显影响。
