全桥整流降压电路

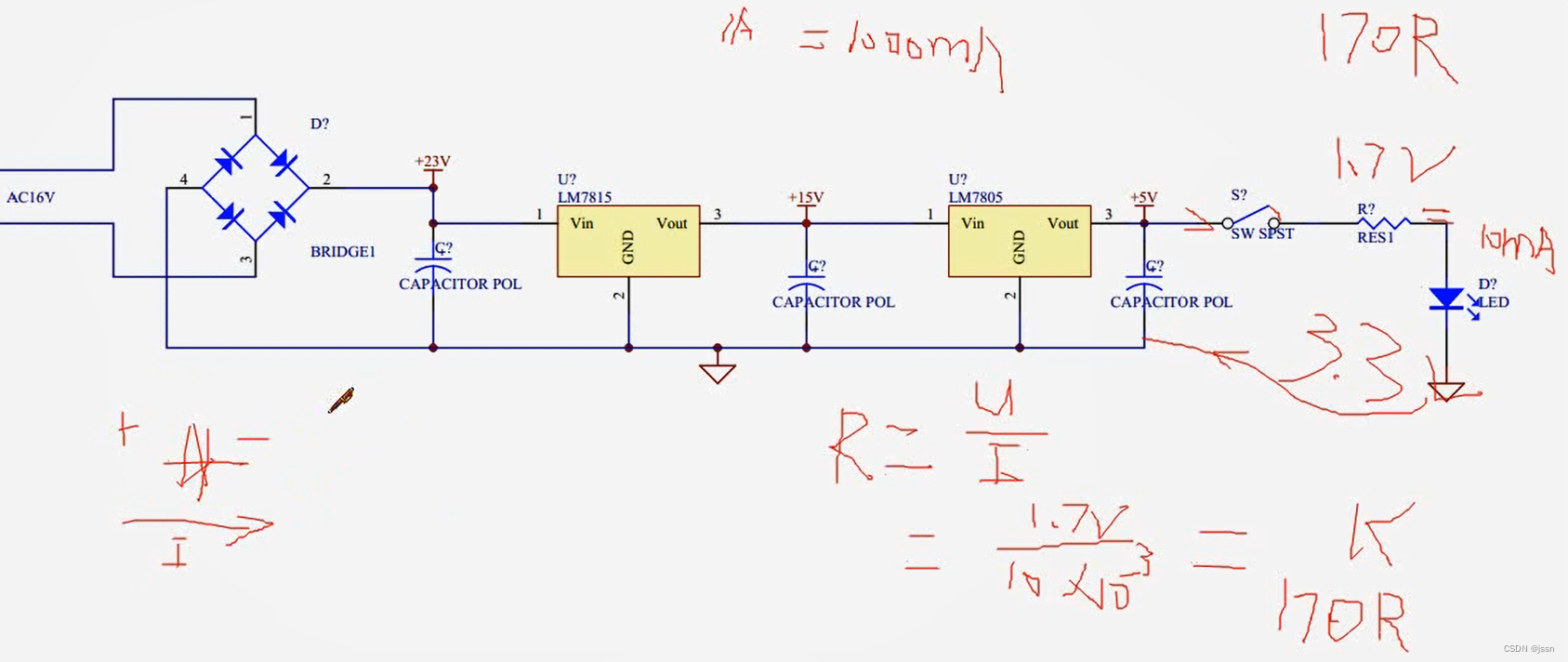

 该电路首先将输入的交流电经过全桥整流电路，将其转变成直流电。之后经过LM7815降压模块，将23V的直流电降至15V，再通过LM7805次降15V的直流电降至5V。（为什么不直接从23V降到5V呢？因为电压差太大的话，元器件的热量会升高，可能会造成损坏）

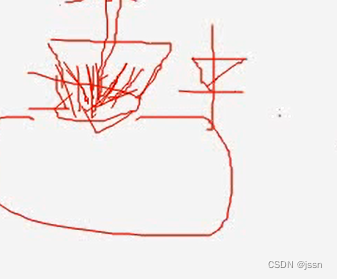

二极管具有单项导通性。

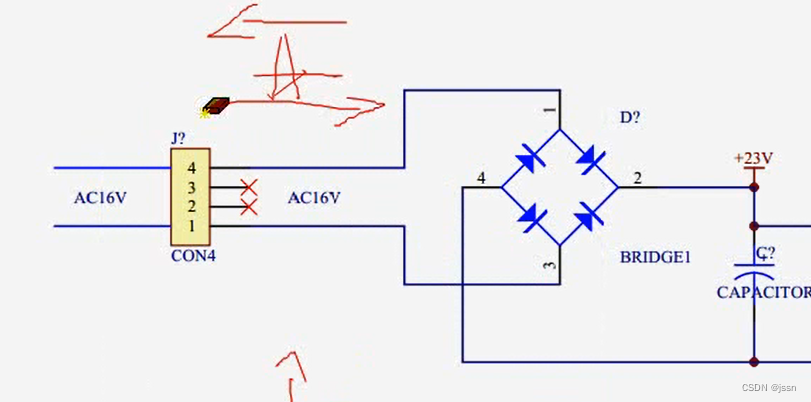

全桥整流电路如下：

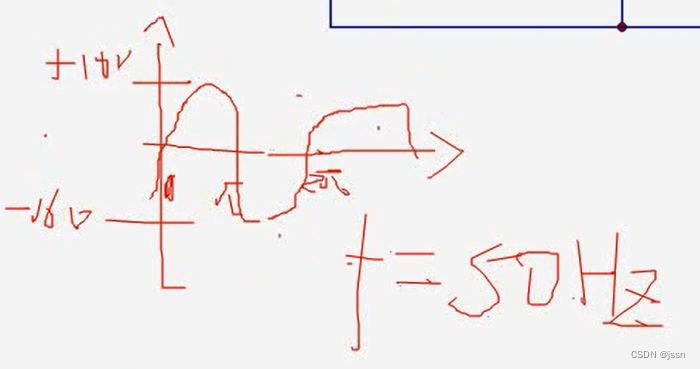

输入的电流为交流电，如下图所示是一个正弦波，一半是正一半是负，因此频率为50Hz。

由于二极管的导通电压为0.7V，

当正弦波在0~Π时，输出+16V。电流从正极出来，到达整合电路的1点，由于二极管不能反向导通，所以电流流到2点。同理到达2点时二极管不能正向导通，则一路经过极性电容到达4点。到达4点后因为在4点的电压比1点的电压低，没法形成正向导通的电压差，所以4点流到了3点。在3点时同样是因为2带你的电压比5点高，所以够不成单向导通的电压差，所以电流从3点回到交流电负极。同理，当正弦波在Π ~ -Π时，输出-16V。分析原理如+16V原理一样。因此经过这个全桥整流电路，将交流电转为直流电。

之后经过降压的元器件将直流电压降低，得到最终的直流电压。
