嵌入式开发硬件基础之学会看懂原理图2

2.1、二极管

二极管是用半导体材料(硅、硒、锗等)制成的一种电子器件 [1] 。二极管有两个电极，正极，又叫阳极；负极，又叫阴极，给二极管两级间加上正向电压时，二极管导通， 加上反向电压时，二极管截止。 二极管的导通和截止，则相当于开关的接通与断开 [2] 。
二极管具有单向导电性能，导通时电流方向是由阳极通过管子流向阴极。

二极管是最早诞生的半导体器件之一，其应用非常广泛。特别是在各种电子电路中，利用二极管和电阻、电容、电感等元器件进行合理的连接，构成不同功能的电路，可以实现对交流电整流、对调制信号检波、限幅和钳位以及对电源电压的稳压等多种功能 [3] 。

基本二极管通常用压在一条线上的三角形表示。二极管也是极化的，因此两个终端中的每一个都需要区分标识符。正极，阳极是进入三角形平坦边缘的终端。负极，阴极延伸出符号中的线（将其视为符号）。

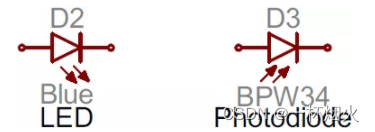

有各种不同类型的二极管，每个二极管在标准二极管符号上都有特殊的riff。发光二极管（LED）通过指向远处的几条线来增强二极管符号。从光产生能量的光电二极管（基本上是微小的太阳能电池），将箭头翻转并指向二极管。

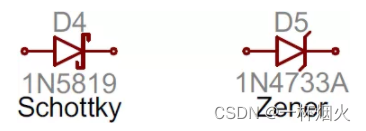

其他特殊类型的二极管，如肖特基或齐纳二极管，都有自己的符号，符号的条形部分略有不同。

2.2、晶体管

晶体管，无论是BJT还是MOSFET，都可以以两种配置存在：正掺杂或负掺杂。因此，对于这些类型的晶体管中的每一种，至少有两种方法来绘制它。

2.2.1、双极结晶体管（BJT）

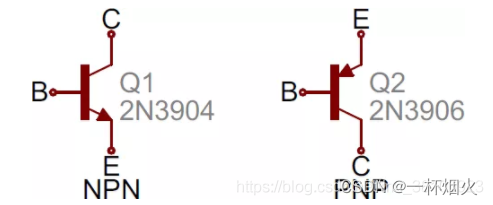

BJT是三端设备;它们有一个集电极（C），发射极（E）和一个基极（B）。有两种类型的BJT分别是NPN和PNP，它们每种都有自己独特的符号。

集电极（C）和发射极（E）引脚彼此成直线，但发射极应始终有一个箭头。如果箭头指向内部，则为PNP，如果箭头指向外，则为NPN。或者看箭头，总是P指向N的
2.2.2、金属氧化物场效应晶体管（MOSFET）

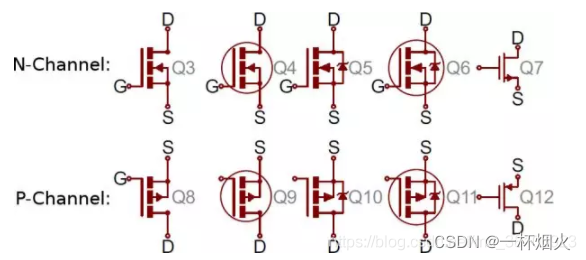

与BJT一样，MOSFET有三个端子，但这次它们被命名为源极（S），漏极（D）和栅极（G）。同样，该符号有两种不同的版本，具体取决于您是否有N沟道或P沟道MOSFET。每种MOSFET类型都有许多常用符号：

符号中间的箭头定义MOSFET是N沟道还是P沟道。如果箭头指向意味着它是一个n沟道MOSFET，如果它指出它是一个p沟道。
