嵌入式开发学习之硬件基础：学会看懂原理图符号

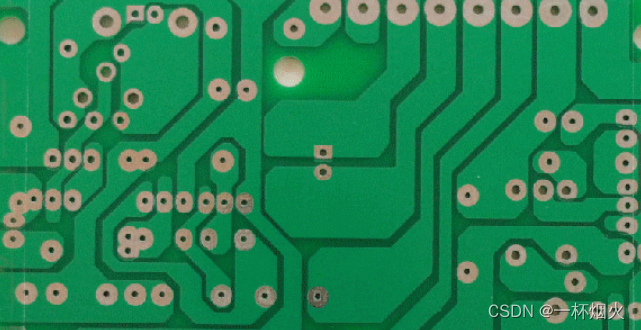

PCB

PCB（Printed Circuit Board），中文名称为印制电路板，又称印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气相互连接的载体。由于它是采用电子印刷术制作的，故被称为“印刷”电路板。

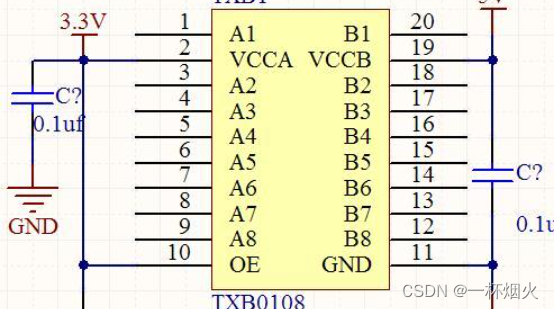

原理图：

原理图，顾名思义就是表示电路板上各器件之间连接原理的图表。在方案开发等正向研究中，原理图的作用是非常重要的。
由原理图延伸下去会涉及到PCB layout，也就是PCB布线，当然这种布线是基于原理图来做成的，通过对原理图的分析以及电路板其他条件的限制，设计者得以确定器件的位置以及电路板的层数等。

为什么要会看原理图

在我们做产品开发时，由硬件工程师按产品需求设计原理图，经过评审后的原理图会发到嵌入式软件工程师的手上，这时候我们如何进行调试，程序编写，测试呢？学会看懂原理图就是第一步。
下边将介绍常用的原理图符号：

1、原理图符号

以下是各种组件的一些标准化基本原理图符：
1.1、电阻器
原理图上的电阻器通常由几条锯齿线表示，两个端子向外延伸。使用国际符号的原理图可以改为使用无特征的矩形，而不是曲线。

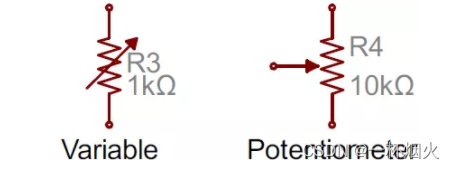

1.2、电位计和可变电阻器

可变电阻器和电位器各自用箭头朝向电阻器。可变电阻器仍然是一个双端子器件，因此箭头恰好位于中间对角线。电位计是三端子设备，因此箭头成为第三个端子。

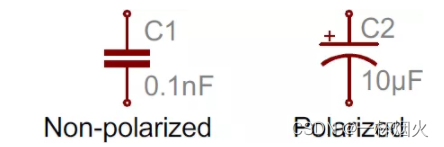

1.3、电容器

有两种常用的电容符号。一个符号表示极化（通常是电解或钽）电容器（有机型，分正负极），另一个符号表示非极化电容器。通常，有两个端子，没有正负极。

带有一个弯曲板的符号表示电容器是有极性的。弯曲板代表电容器的阴极，其电压应低于正极引脚，加号也可以添加到极化电容符号的正极引脚。

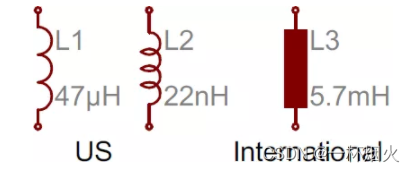

1.4、电感器

电感器通常由一系列弯曲凸起或环形线圈表示。国际符号可以仅将电感器定义为填充矩形。

1.5、开关

开关以许多不同的形式存在。最基本的开关，单刀单掷（SPST），是两个端子，半连接线代表执行器（将端子连接在一起的部分）。

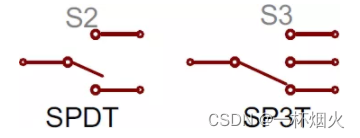

具有多个投掷的开关，如下面的SPDT和SP3T，为执行器增加了更多的可接触点。

1.6、电源

正如有很多选项可以为您的项目供电，有各种各样的电源电路符号可以帮助指定电源。

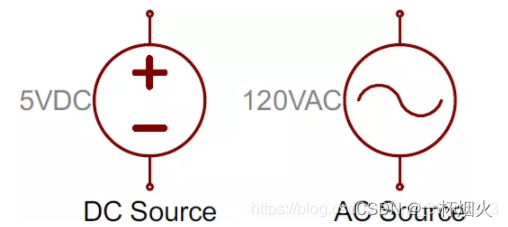

1.6.1、直流或交流电压源

大多数情况下，使用电子设备时，您将使用恒定电压源。我们可以使用这两个符号中的任何一个来定义源是提供直流电（DC）还是提供交流电（AC）：

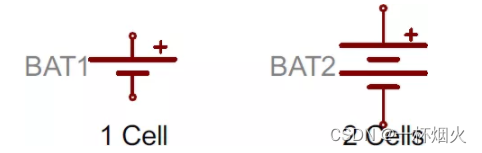

1.6.2、电池

电池，无论是圆柱形，碱性AA还是可充电锂聚合物，通常看起来像一对不成比例的平行线：

更多线对通常表示电池中有更多串联电池。此外，较长的线通常用于表示正端子，而较短的线连接到负端子。

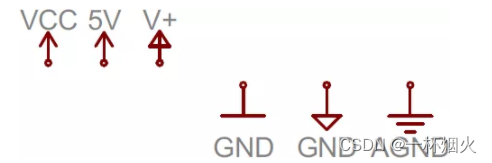

1.6.3、电压节点

有时-特别是在复杂的原理图上-您可以为节点电压分配特殊符号。您可以将器件连接到这些单端符号，它将直接连接到5V，3.3V，VCC或GND（地）。正电压节点通常用向上的箭头表示，而接地节点通常包括一到三条扁平线（或者有时是一个向下的箭头或三角形）。
