Cadence教程（嘉立创封装导入到orcad）

目录

1.背景

2. 物料确定

3. 下载封装并从ad导出合适封装

3.创建新cadence文件并导入

4.导入ad文件

5.修改dra和pad文件（选做）

6.保存并修改orcad

---







1.背景

听业内人士说Cadence在制作高端PCB的设计领域有举足轻重的地位，那就学学吧。说实话还开始还是很不适应吧，不过转型总是困难的嘛。其中封装着实是个头疼的问题。网上的教程也是零零散散的，最后还是渐渐搞定了，这里我就面向小白写一篇文章来给大家做个抛砖引玉吧。



2. 物料确定

首先要确定你的物料

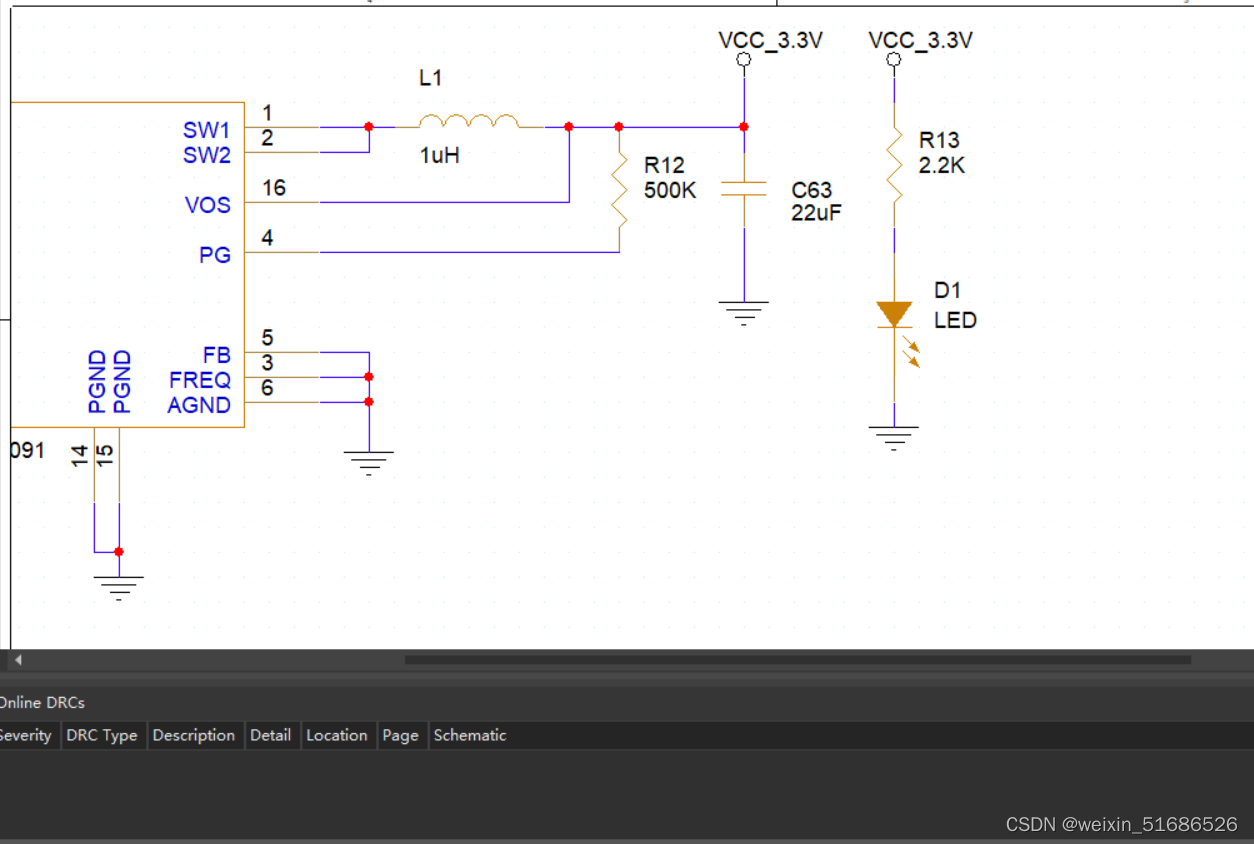

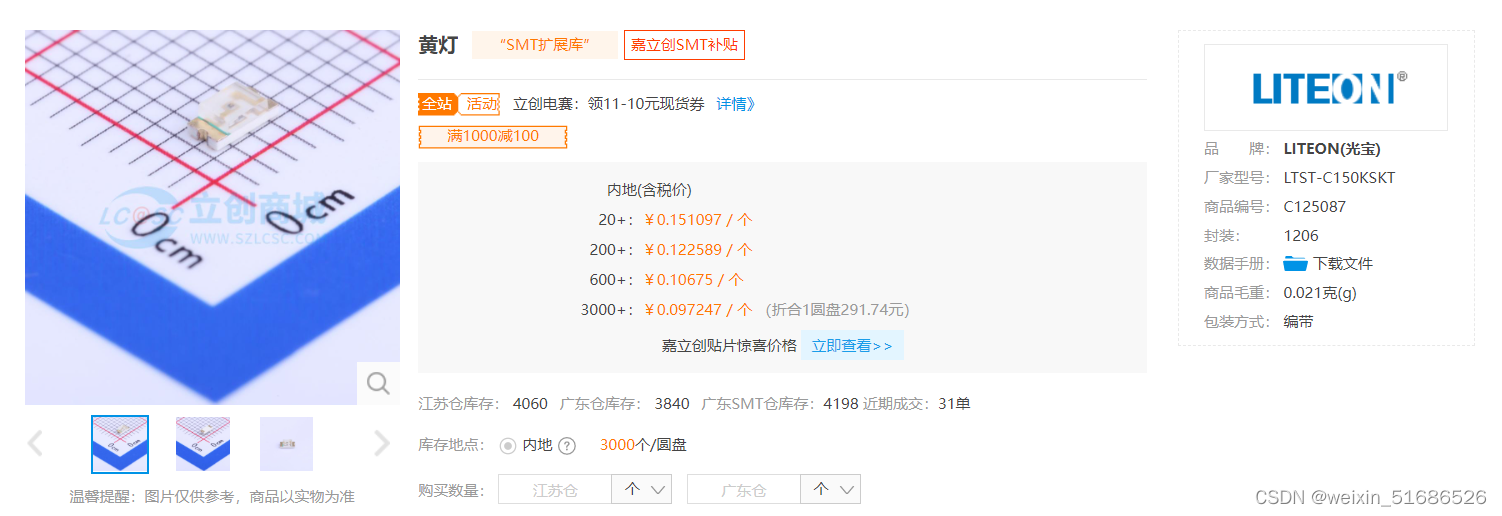

 这里我以这颗led灯为例

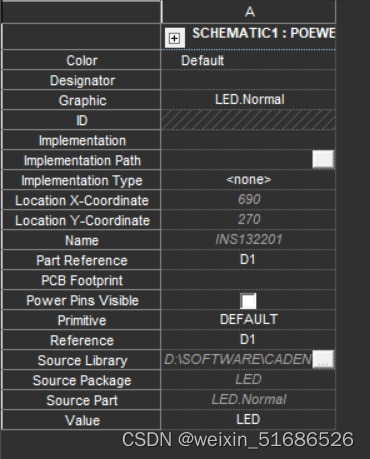

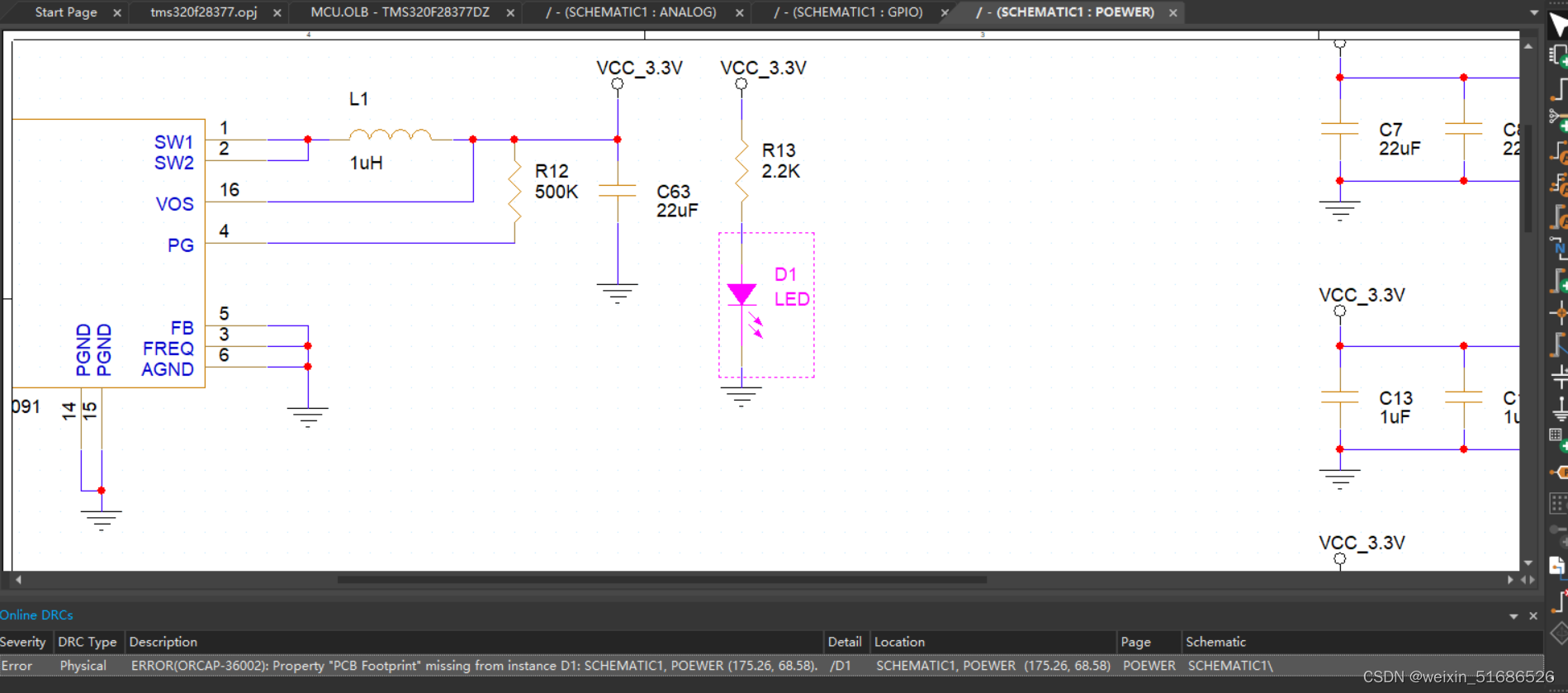

可以看到此时orcad无法识别到封装

3. 下载封装并从ad导出合适封装

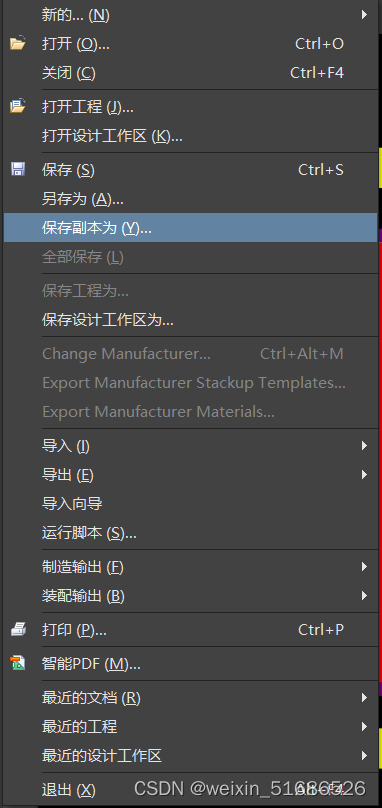

 从嘉里创下载了封装后保存副本

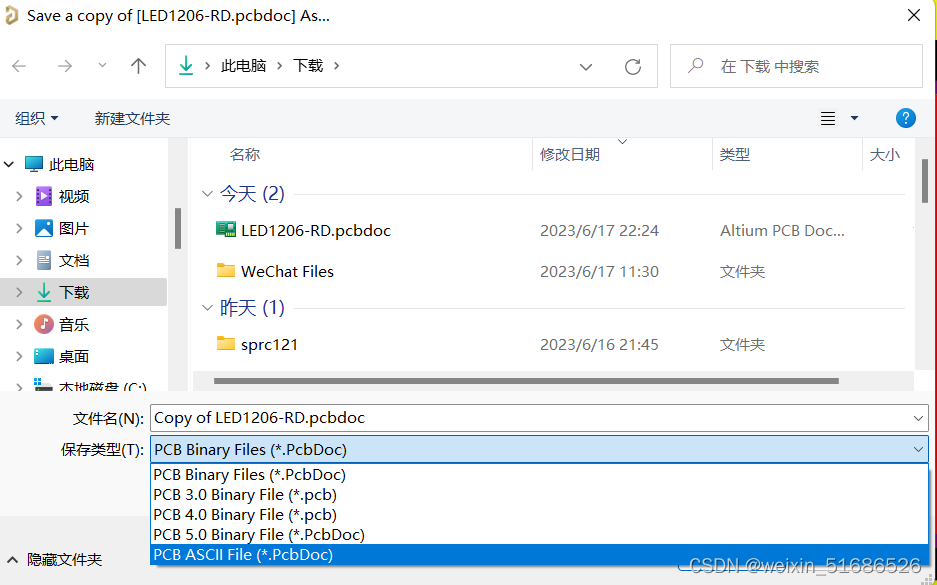

 选择ASCII模式并保存

3.创建新cadence文件并导入

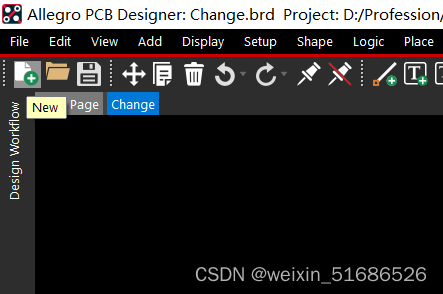

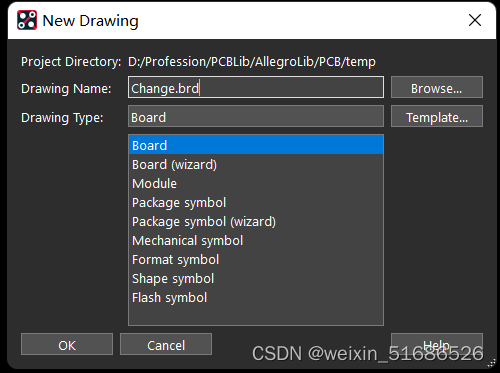

 找到一个路径，选择board给文件一个名字然后点击ok创建文件

4.导入ad文件

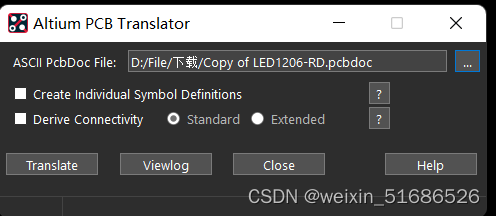

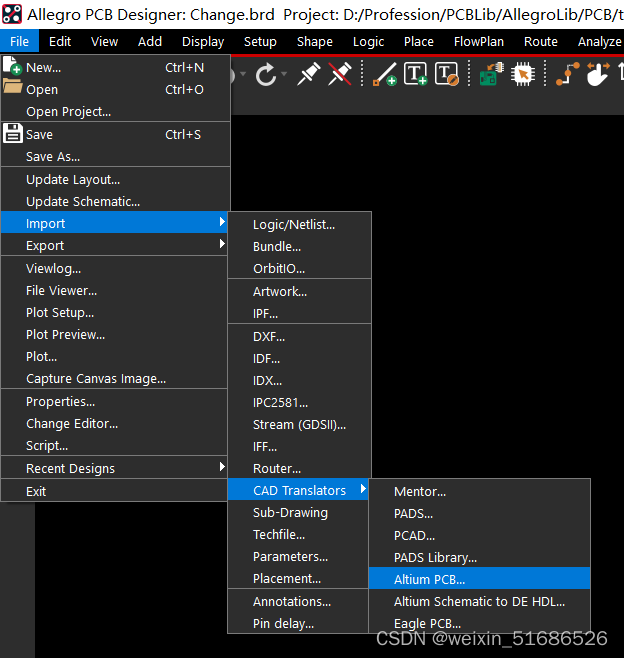

 选择刚刚保存的ascii文件然后点击translate

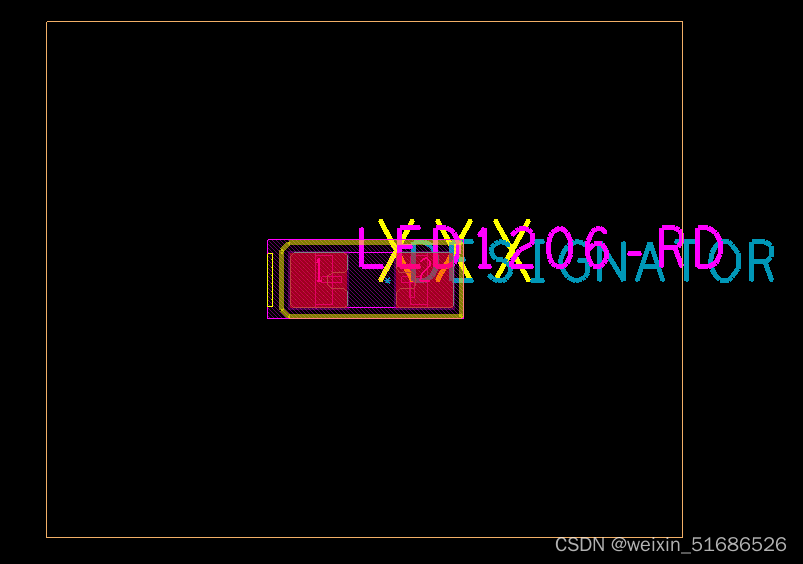

 这就是创建后的结果

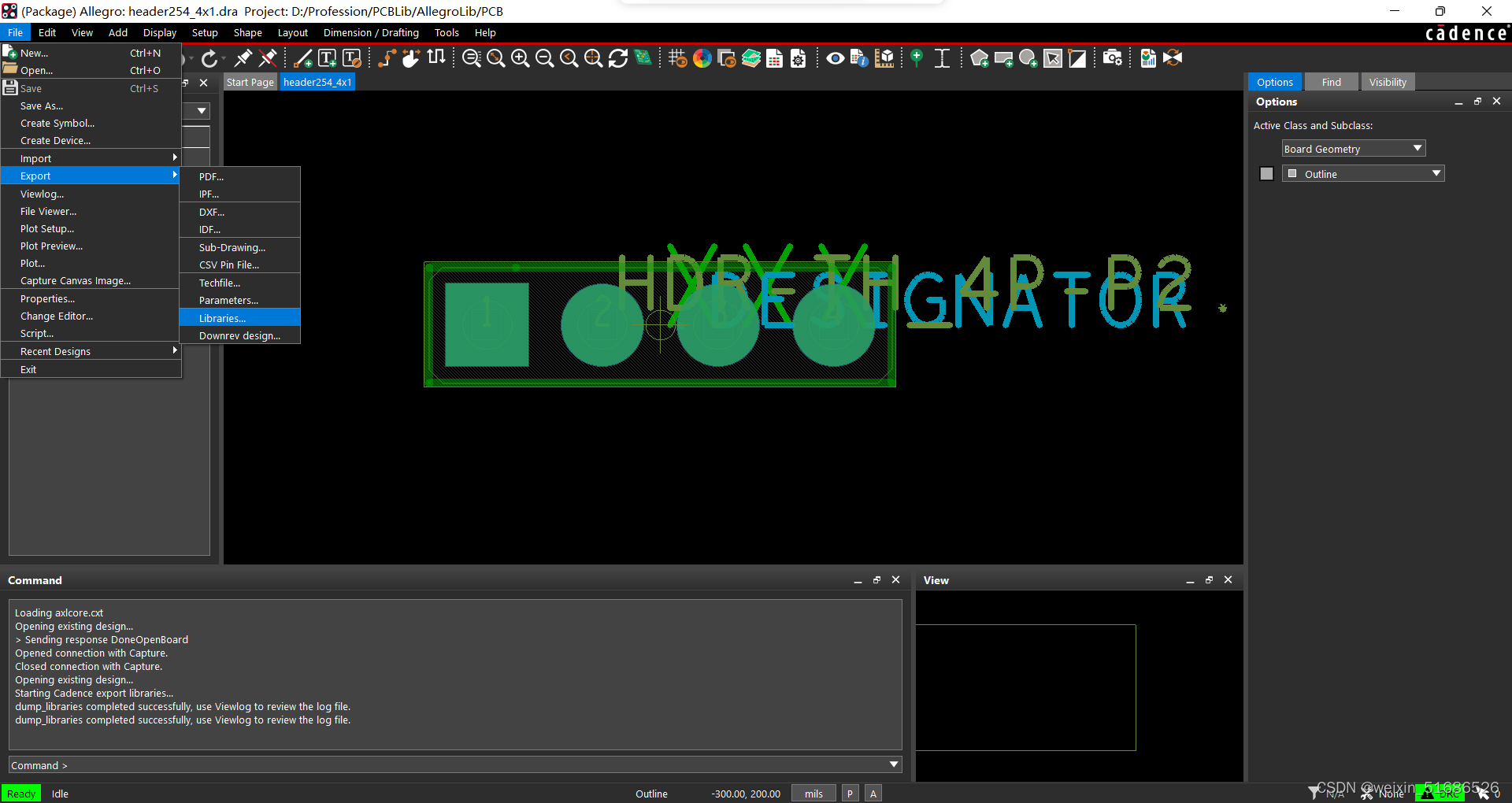

之后再点击file-export-libraries

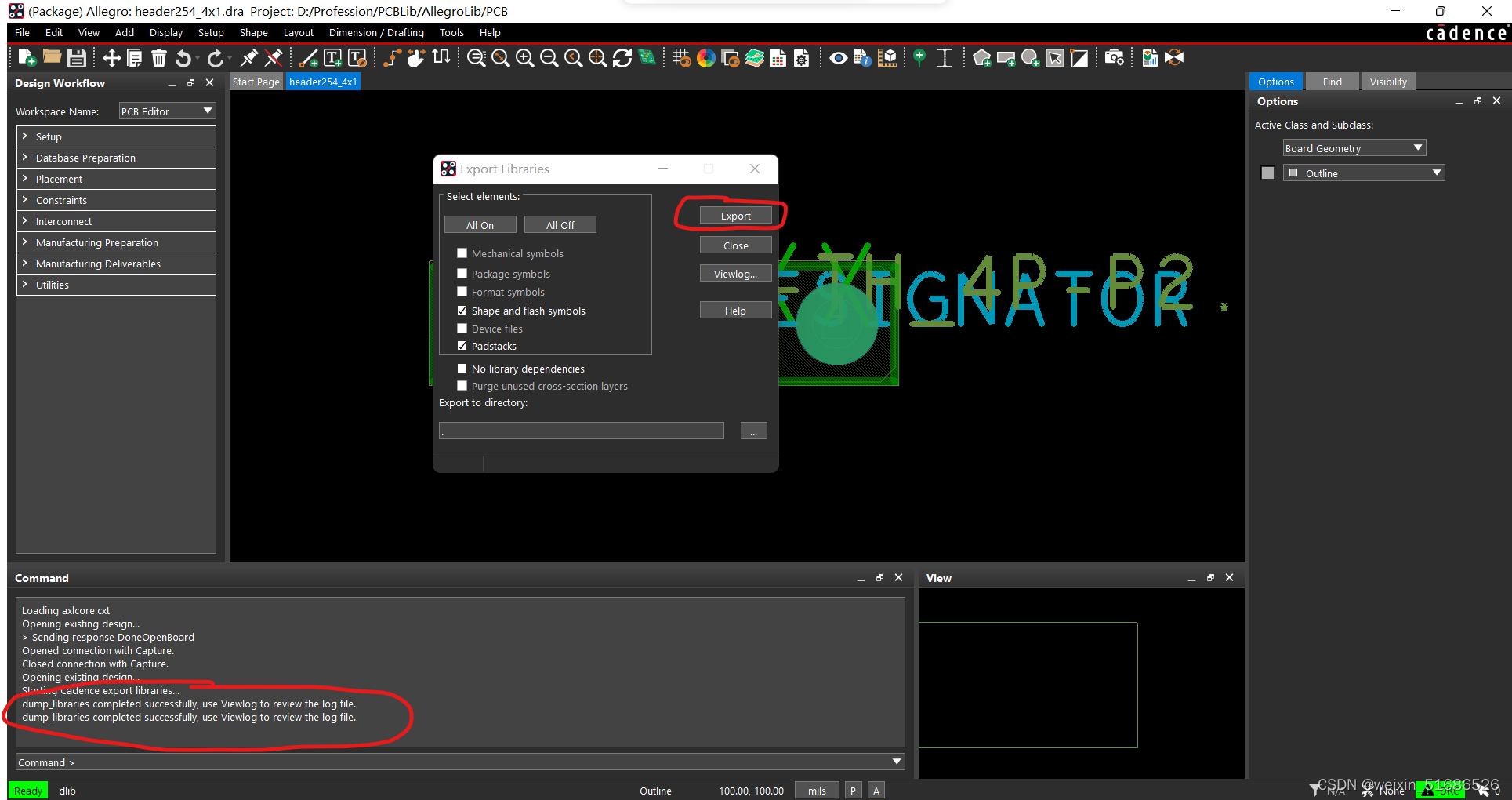

在跳出的窗口中不用修改任何东西，直接点击export

 等待进度条走完在命令框里出现successfully表示导出成功

5.修改dra和pad文件（选做）

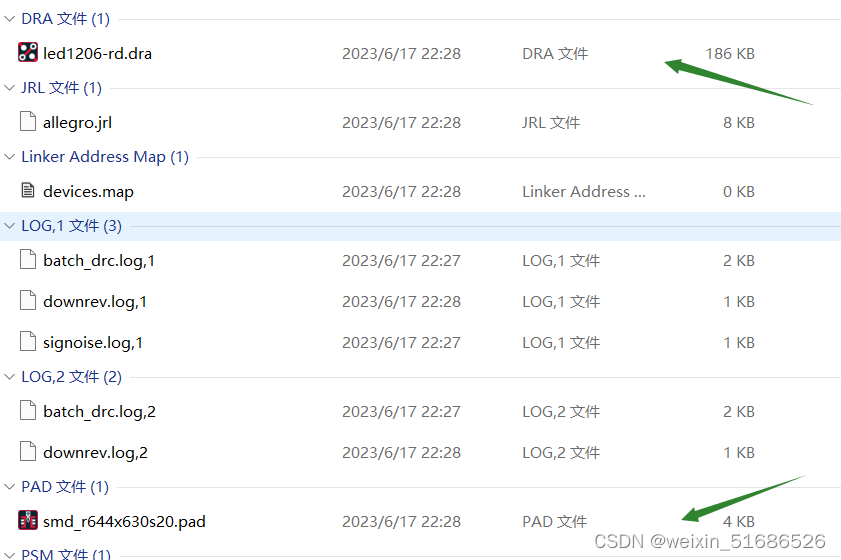

 我们主要要修改这两个后缀的文件，改为你想要的文件名

 打开dra

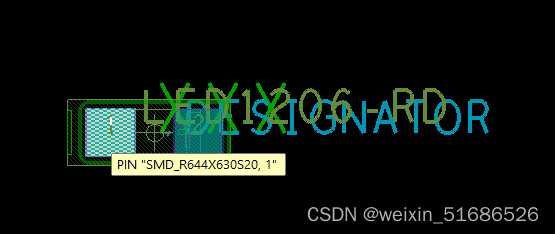

 此时鼠标变为十字架，点击你需要修改的Pin

 然后看屏幕的右侧的栏目

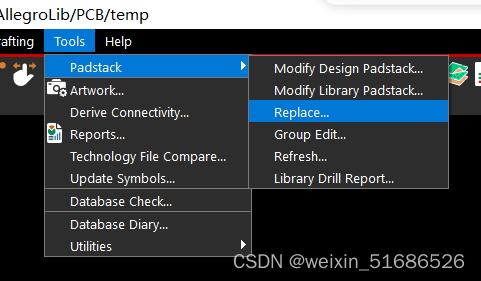

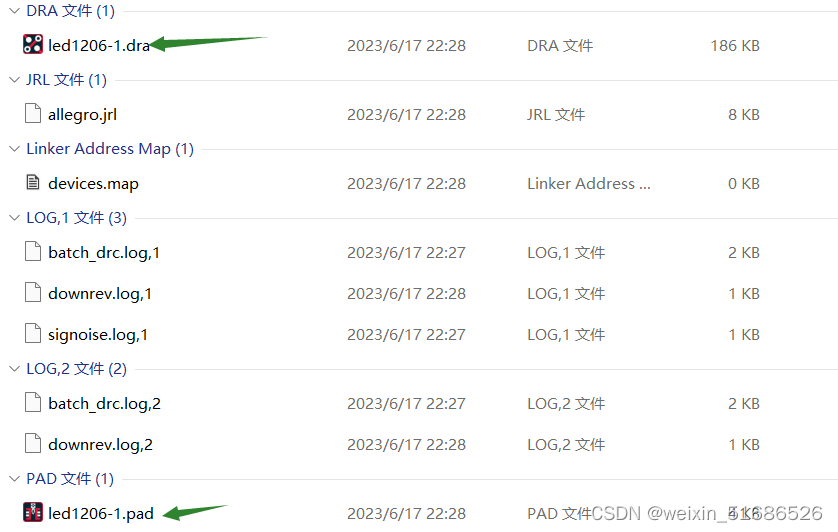

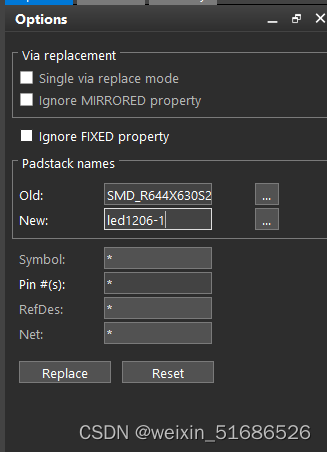

 修改成你刚刚在外面修改的名字然后replace



如果你的封装中有多个pin重复上两个步骤即可



6.保存并修改orcad

 最后我们需要从当前文件夹内找到三个文件

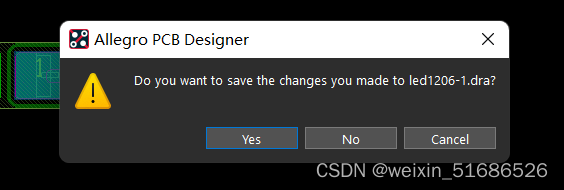

保存到你想要保存的位置，也就是orcad能读取到的位置

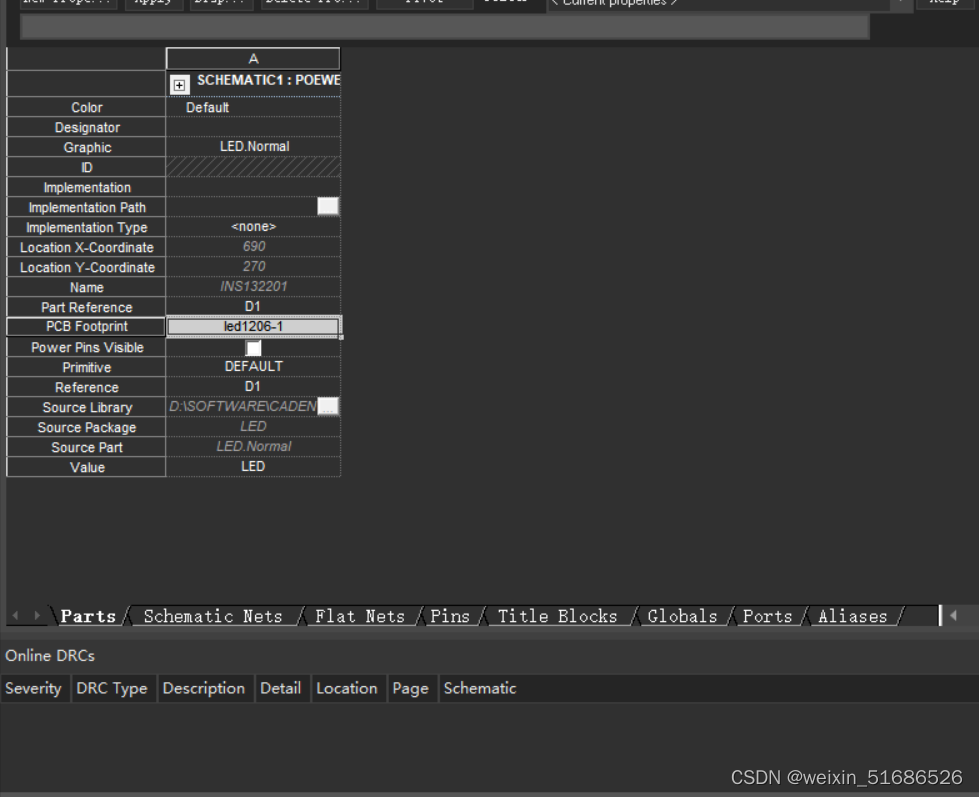

 修改封装，此时可以看到不再报错了，大功告成！
