keil无法查看外设寄存器（生成SFR文件）

1.前言

自从更新了keil，用的是越来越不顺手了，一会是cannot evaluate，一会是与强制与cubemx强制联系了，这次也是的（地铁，老人，手机）折腾了一下总是搞好了（网上的解法只能说有用，但不是完全有用）。

2.解决思路

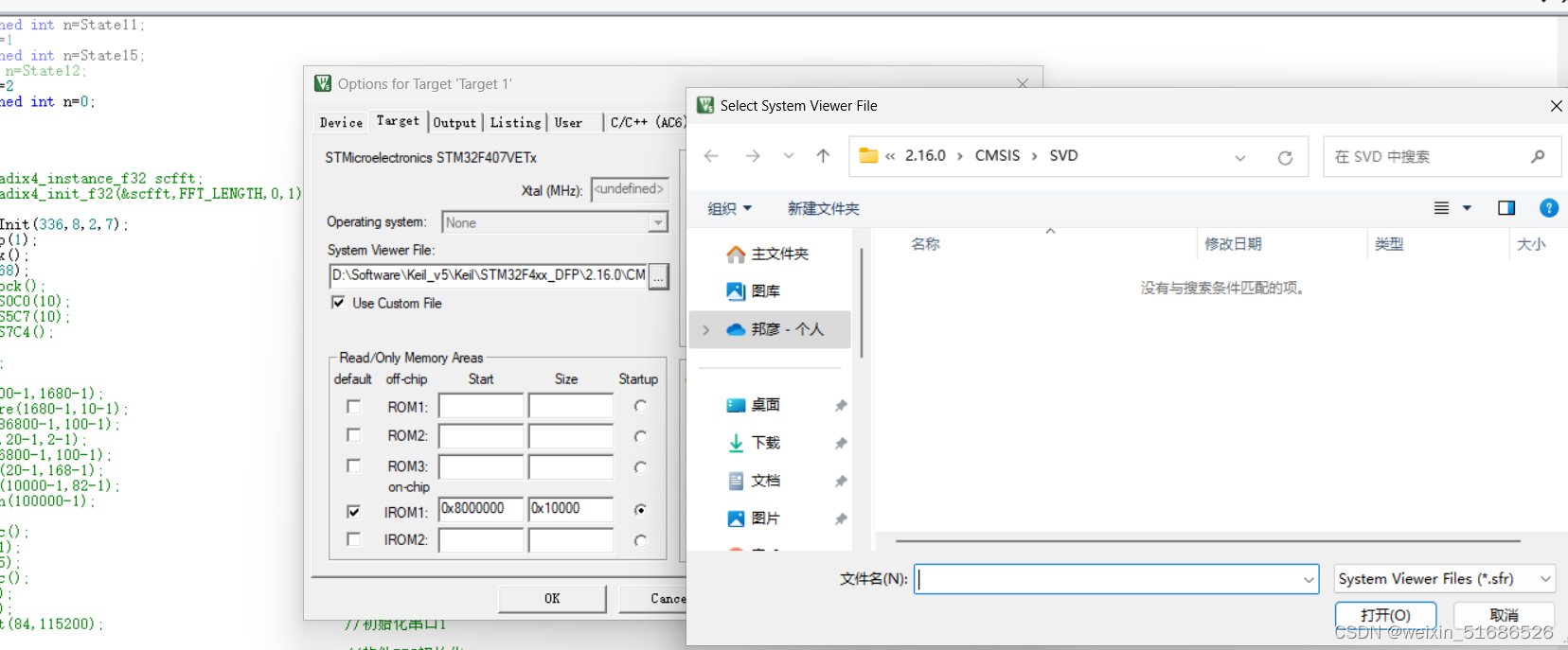

首先是网上最普遍的讲法，改改魔术棒啊，添加一下sfr文件啊。但是不知道从哪个版本开始cmsis里面没有自带的sfr文件了（啊这。。。）

那我们得自己生成SFR文件了，找了一圈总是从官方的说法里找到一点线索，链接在这。

µVision User's Guide (arm.com)

这里我以F407举例了，首先我们的调试文件在这个目录下，自带的是svd文件

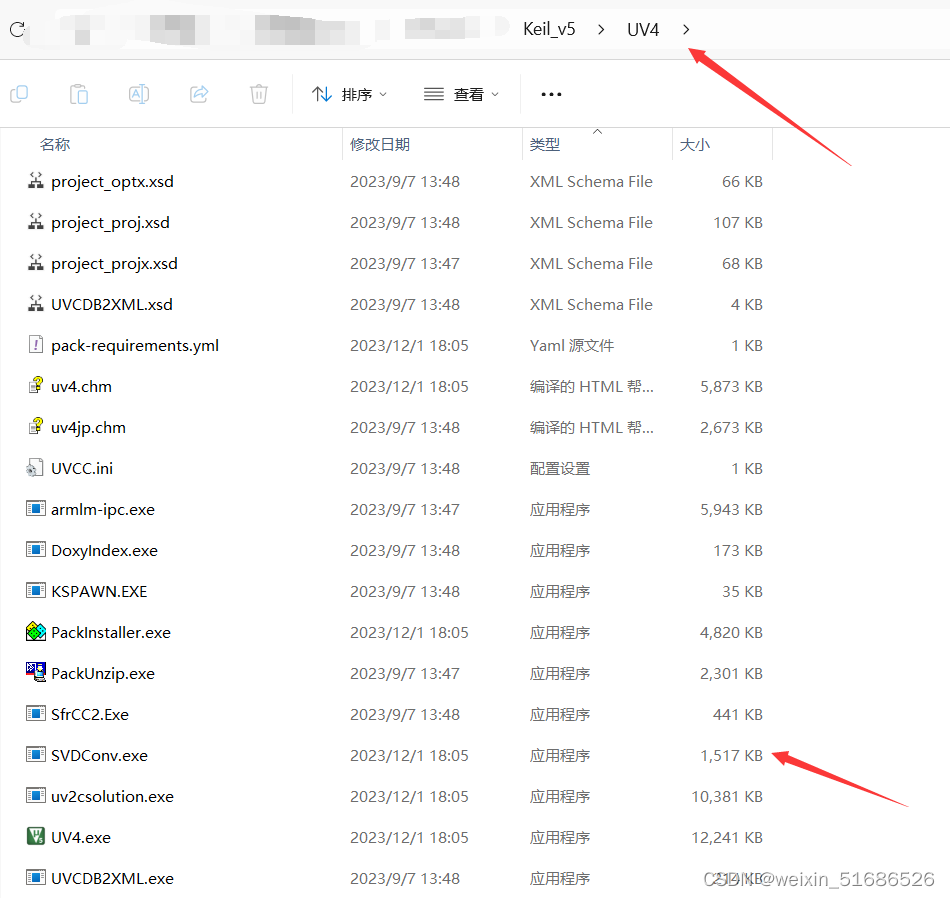

我们需要用到svdconv.exe这个东西，目录程序在uv4这个文件夹下面

但是莫着急，这软件是双击无法运行的，是要通过命令行执行的。但是如果直接调用命令行是无法使用的，会提示没有该命令，我们需要添加环境变量。

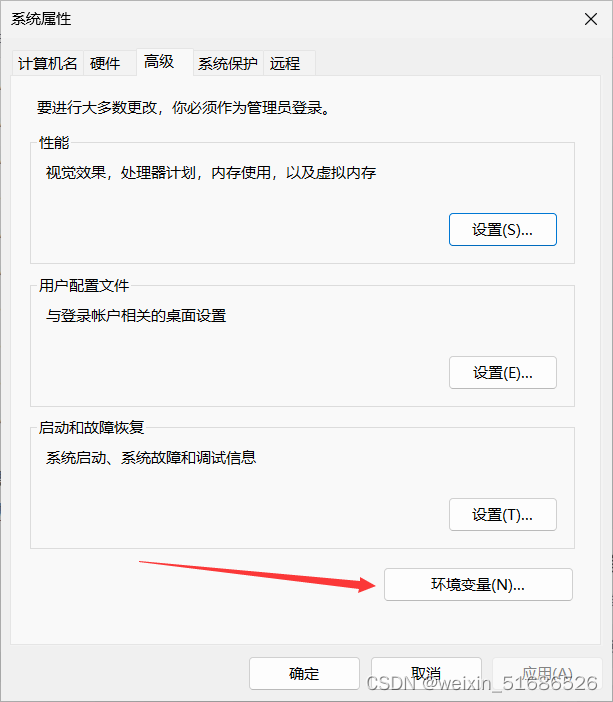

先点击环境变量

在用户变量里找到Path，把UV4的目录添加进去。

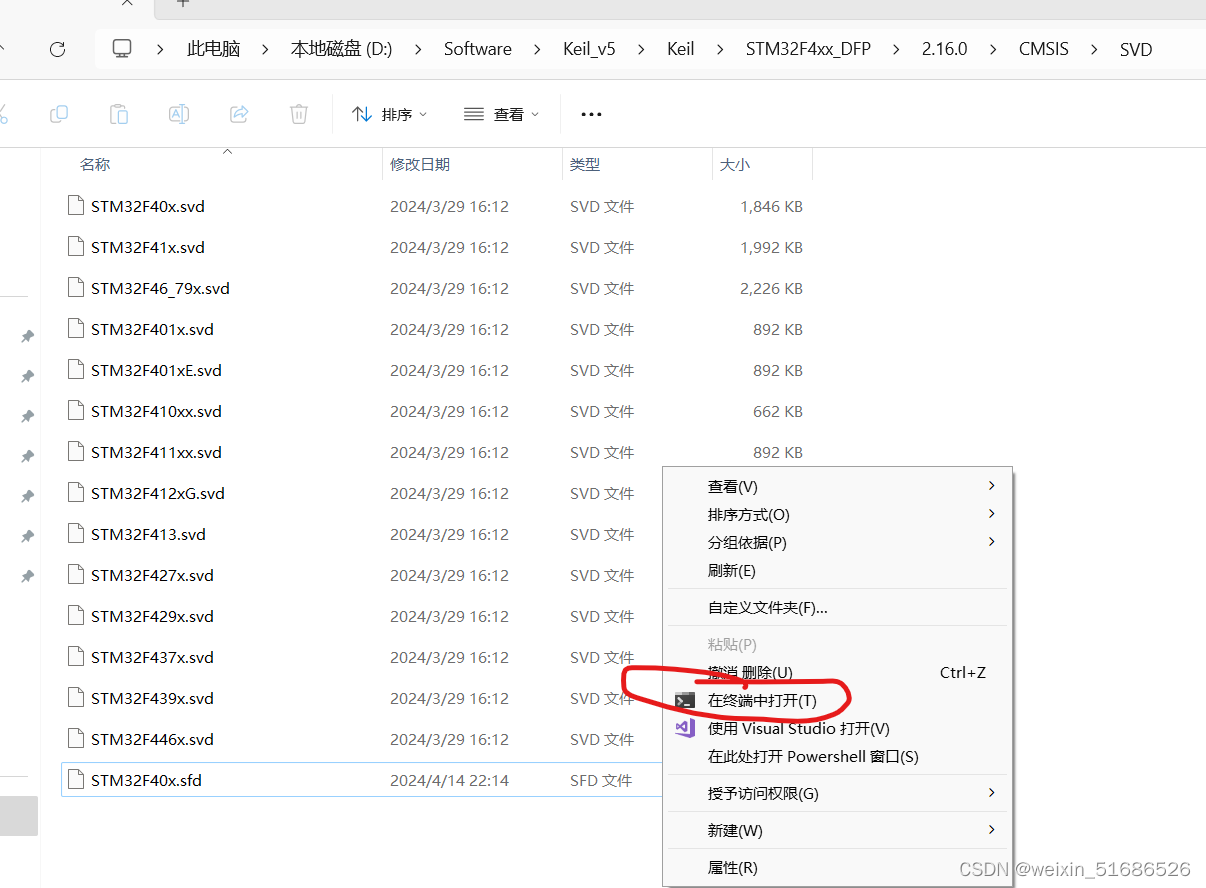

然后我们打开，SVD目录，右击，选择在终端打开

输入官方说的命令，对你想要的文件进行转换

SVDConv ARM_Sample.svd --generate=sfr

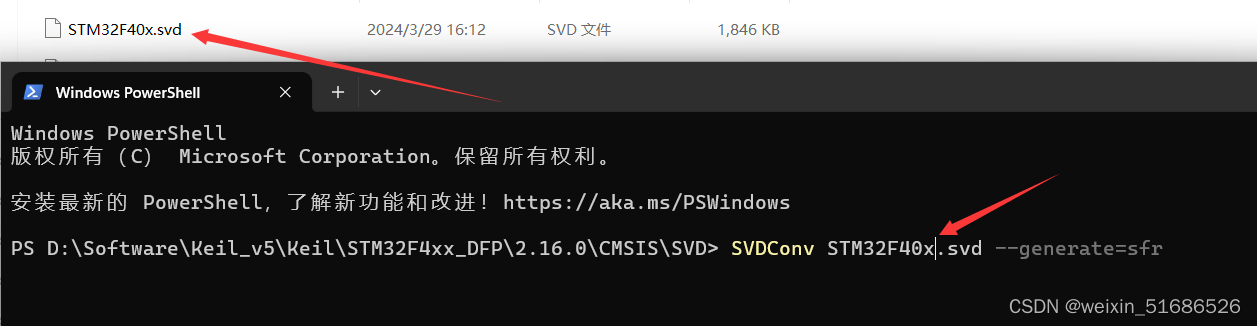

比如转换407的svd文件，即 STM32F40x.svd。就像下图这样写

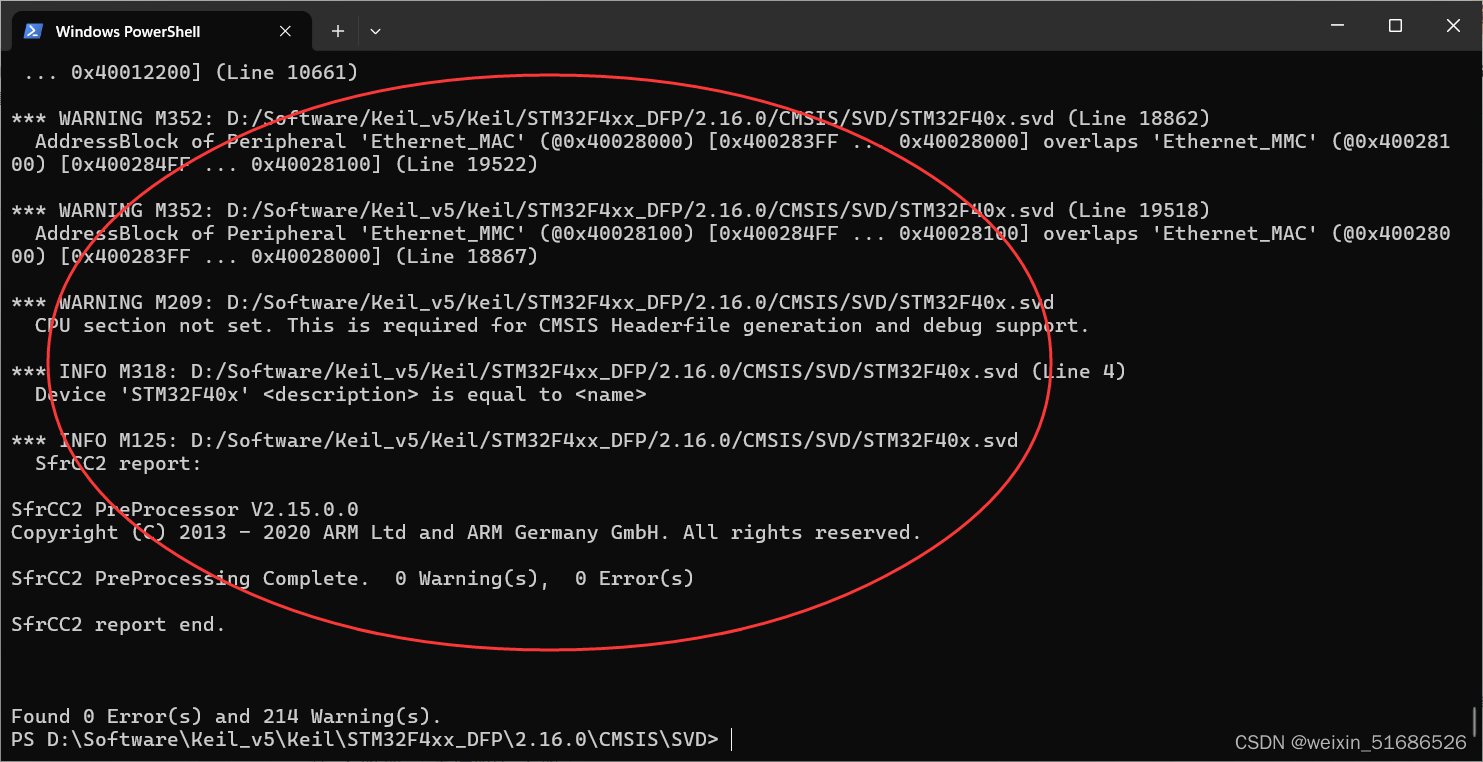

输入回车就会出现这样的东西

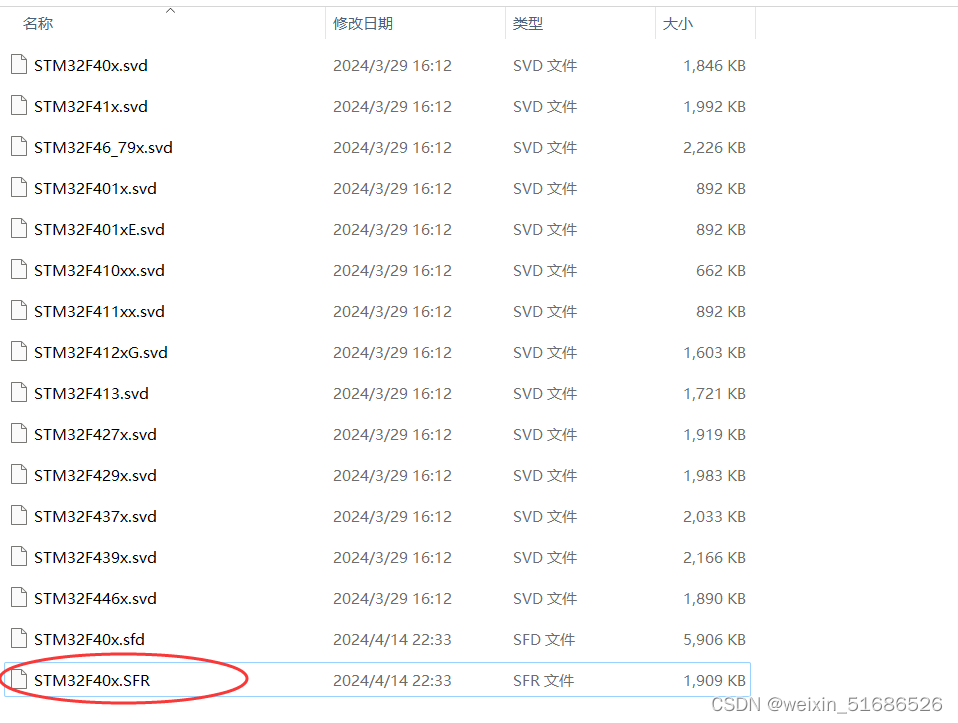

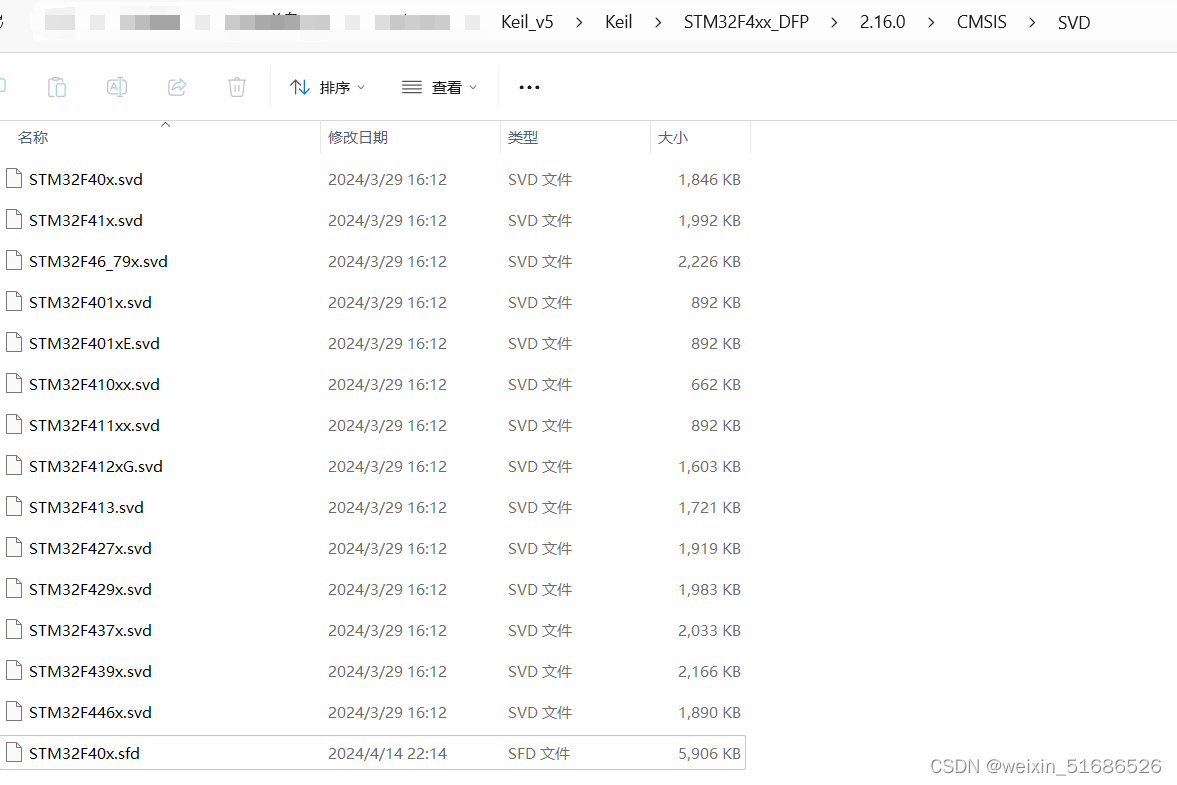

然后文件夹中SFR就出现了

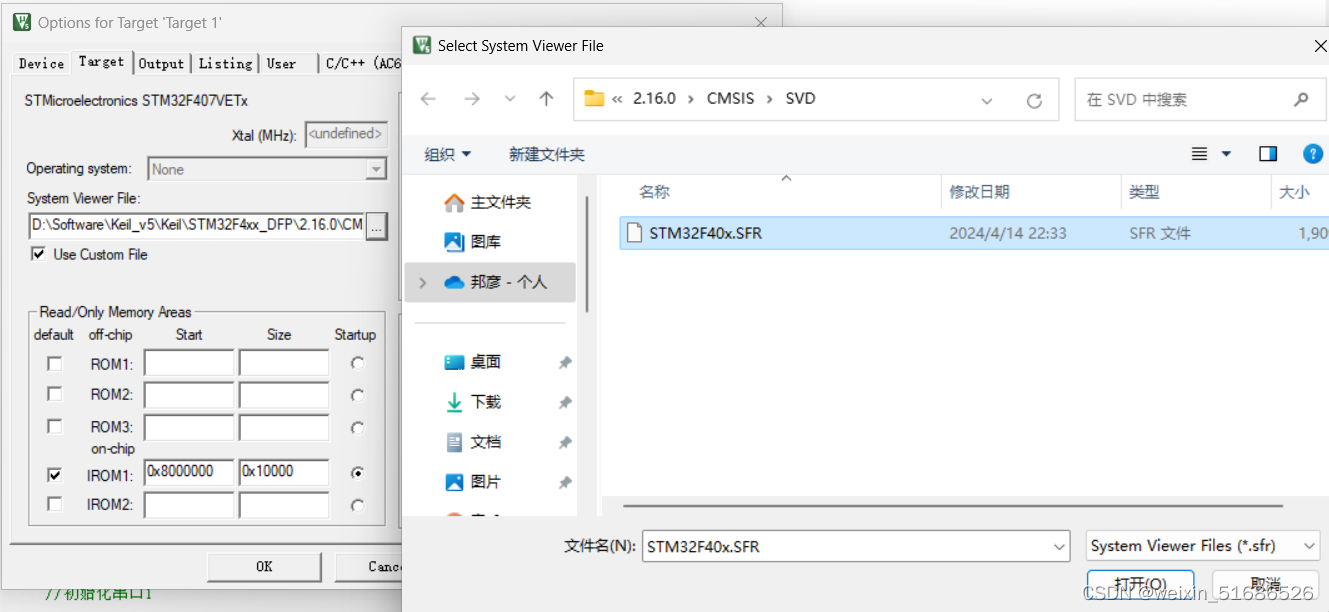

我们回到keil，可以看到能正常识别到了。

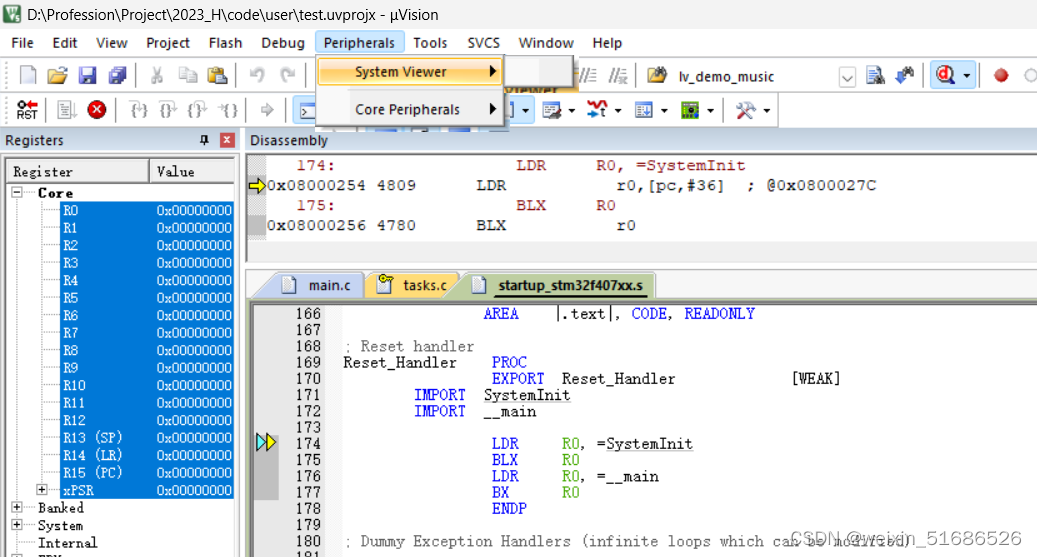

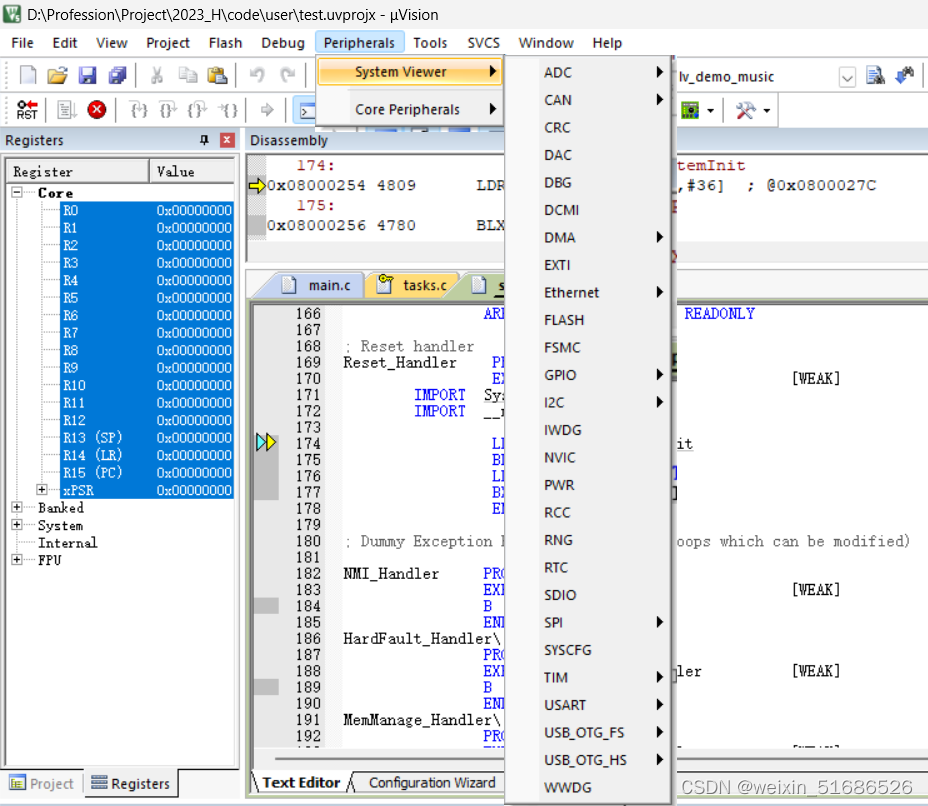

然后进行仿真

可以看到，外设正常出来了。

至此就可以愉快得玩耍了~~

3.结语

网上关于这个问题讨论的都很多，但是有用的真的特别少，所有回答真是一个模板刻出来的，能解决实际问题的真的一个比一个少，哎。
