Cadence原理图中显示封装Show Footprint问题

最新推荐文章于 2025-03-16 17:50:53 发布
最新推荐文章于 2025-03-16 17:50:53 发布
阅读量1.6w 收藏 15
点赞数 4
分类专栏： 软件使用 文章标签： Cadence Footprint
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Nulink/article/details/69524363
版权
在Cadence原理图中使用'Show Footprint'功能时，若出现找不到封装的错误，解决办法是确保封装路径设置正确。需将ALLEGRO中设定的封装PATH添加到Capture.int文件中。Capture.int文件路径可在Cadence软件启动时的终端窗口中找到，编辑该文件添加封装路径后，即可正常显示封装。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

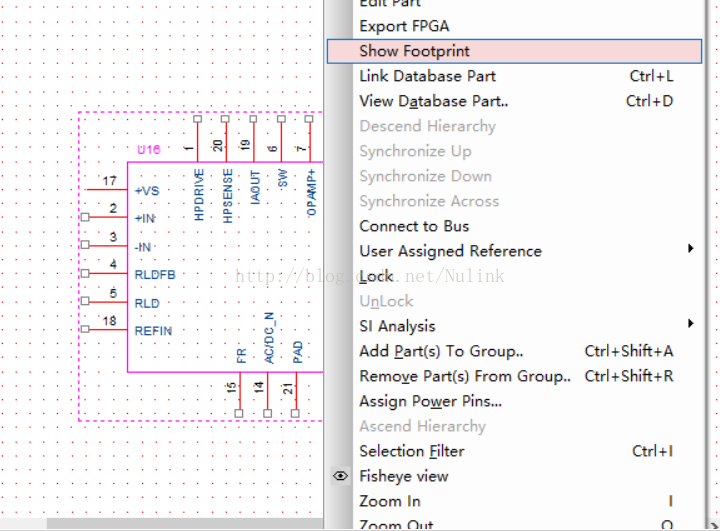

关于在capture里面显示封装，操作为原理图右键一个原理图器件符号，点击“Show Footprint”，如下图所示：



如果路径不对，则会提示：error(orcap-1733):allegro footprint was not found xxx in the search path.

xxx代表封装名，意思是在指定路径下查找不到相应的封装信息。

如何才是正确的路径呢？当我们画PCB
