MATLAB——04初阶画图

plot()

• plot (x,y)绘制每个向量对(x,y)
• plot (y)绘制每个向量对(x, y)，其中x=[1… .n], n =length(y)

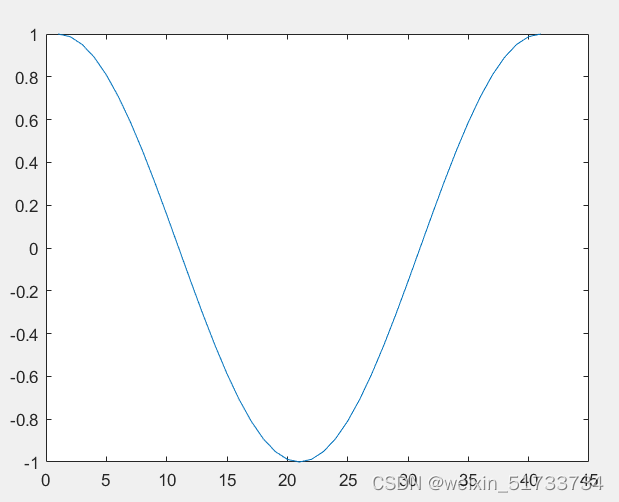

>> plot(cos(0:pi/20:2*pi));

hold on/off

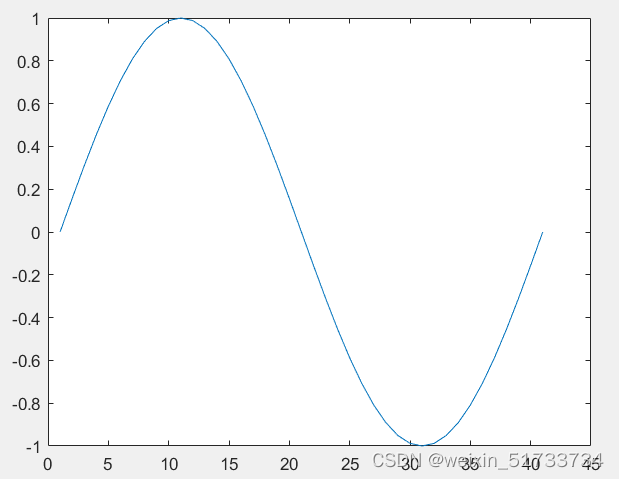

1、使用以下代码只能出现sin图形

>> plot(cos(0:pi/20:2*pi));
>> plot(sin(0:pi/20:2*pi));

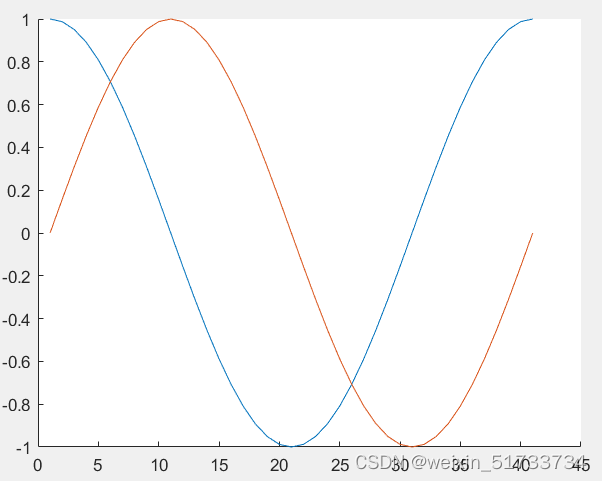

2、使用hold on 可以让一张图出现两个曲线

>> hold on
>> plot(cos(0:pi/20:2*pi));
>> plot(sin(0:pi/20:2*pi));
>> hold off

 plot style

plot（x,y,'str'） 使用str中定义的格式绘制每个向量对(x,y)

1、线条

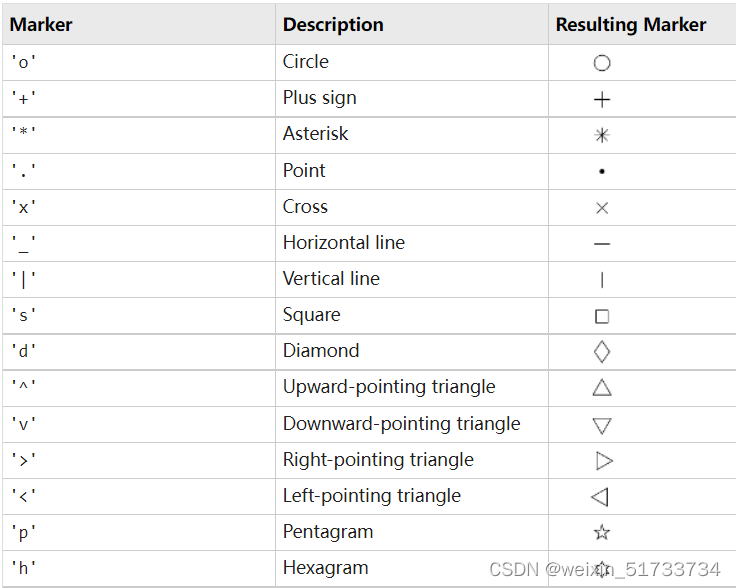

2、标志

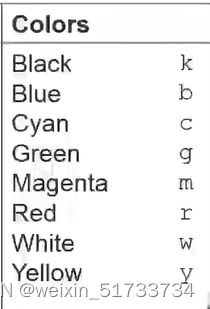

 3、颜色

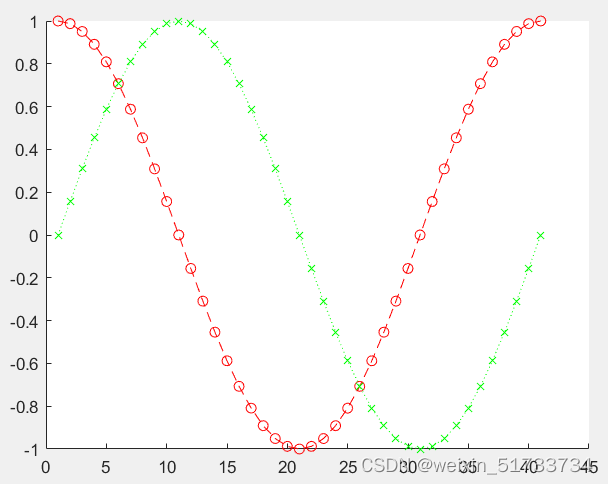

>> hold on
plot(cos(0:pi/20:2*pi),'or--');
plot(sin(0:pi/20:2*pi),'xg:');
hold off

legend()

添加图例

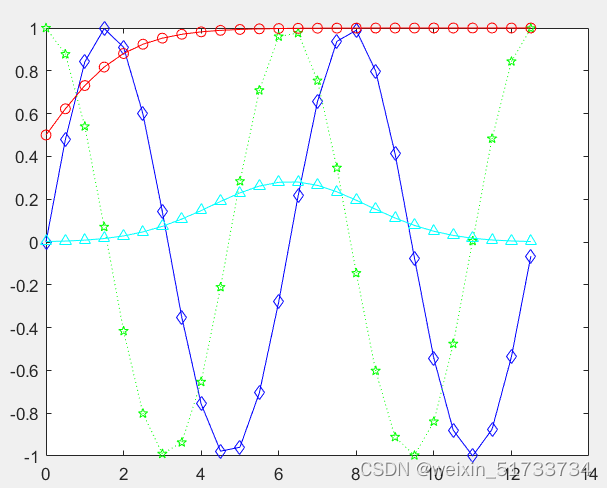

>> x=0:0.5:4*pi;
y=sin(x); h=cos(x); w=1./(1+exp(-x));
g=(1/(2*pi*2)^0.5).*exp((-1.*(x-2*pi).^2)./(2*2^2));
plot(x,y,'bd-',x,h,'gp:',x,w,'ro-',x,g,'c^-');

>> legend('sin(x)','cos(x)','Sigmoid','Gauss function');



 titl
