逆变器，别称为变流器、反流器，是一种可将直流电转换为交流电的器件，由逆变桥、逻辑控制、滤波电路三大部分组成，主要包括输入接口、电压启动回路、MOS开关管、PWM控制器、直流变换回路、反馈回路、LC振荡及输出回路、负载等部分，可分为半桥逆变器、全桥逆变器等。今天我们详细讲下逆变器工作原理及分享逆变器原理图。

---

提示：以下是本篇文章正文内容，下面案例可供参考

一、逆变器简介

逆变器是把直流电能（电池、蓄电瓶）转变成定频定压或调频调压交流电（一般为220V,50Hz正弦波）的转换器。它由逆变桥、控制逻辑和滤波电路组成。广泛适用于空调、家庭影院、电动砂轮、电动工具、缝纫机、DVD、VCD、电脑、电视、洗衣机、抽油烟机、冰箱，录像机、按摩器、风扇、照明等。

简单地说，逆变器就是一种将低压(12或24伏或48伏)直流电转变为220伏交流电的电子设备。因为我们通常是将220伏交流电整流变成直流电来使用，而逆变器的作用与此相反，因此而得名。我们处在一个“移动”的时代，移动办公，移动通讯，移动休闲和娱乐。在移动的状态中，人们不但需要由电池或电瓶供给的低压直流电，同时更需要我们在日常环境中不可或缺的220伏交流电，逆变器就可以满足我们的这种需求。

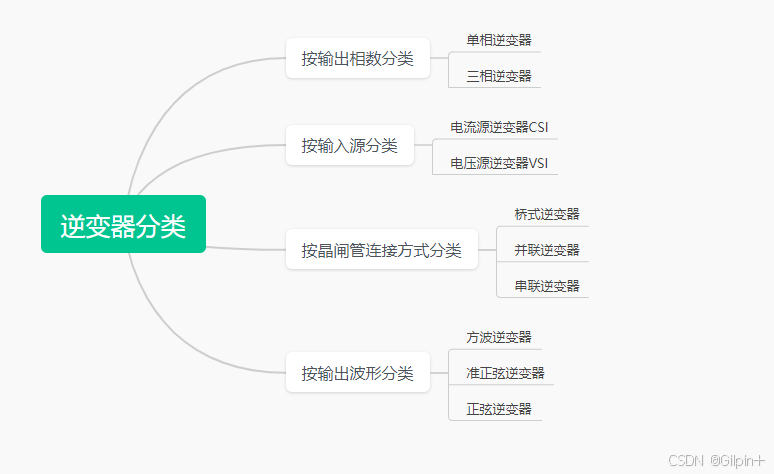

1.1、单相逆变器： 输出电压（电流）相数为单相，频率为50HZ或者60HZ。这种变压器常用于低负载工况下，效率低于三相逆变器。

1.2、三相逆变器： 输出电压（电流）相数为三相，频率为50HZ或者60HZ。输出端三个波形相同但是相位相差120°。可以认为是三个单相逆变器的输出，其三个端子相连的节点为中心节点。

1.3、电流源逆变器： 直流侧是电流源，其直流电源具有高阻抗性，提供的电流具有刚性，受负载变化影响小。其交流侧输出电流状态取决于逆变器中的开关管。

1.4、电压源逆变器： 直流侧是电压源，其直流电源阻抗为零，是一个刚性电压源。其交流侧输出电压状态取决于逆变器中的开关管。

1.5、桥式逆变器： 分为半桥式、全桥式和三相桥式逆变器。其主要结构是有开关管（MOSFET、IGBT、晶闸管等）构成的半桥为基础。

1.6、并联逆变器： 并联逆变器由一对个晶闸管、电容（C）、中心抽头变压器（T）和一个电感（L）组成。

1.7、串联逆变器： 串联逆变器由一对晶闸管、电阻（R）、电感（L）和电容（C）组成。

1.8、方波逆变器： 输出端交流波形为方波。

1.9、准正弦逆变器： 输出端波形为具有阶梯形方波的逆变器，其波形接近正弦波，比正弦波形简单倒是难于方波。

1.10、正弦逆变器： 输出波形几乎是正弦波形，波形比准正弦波平滑。

二、逆变器的主要特点

2.1、转换效率高、启动快；
2.2、安全性能好：产品具备短路、过载、过/欠电压、超温5种保护功能；
2.3、物理性能良好：产品采用全铝质外壳，散热性能好，表面硬氧化处理，耐摩擦性能好，并可抗一定外力的挤压或碰击；
2.4、带负载适应性与稳定性强

三、逆变变压器工作原理

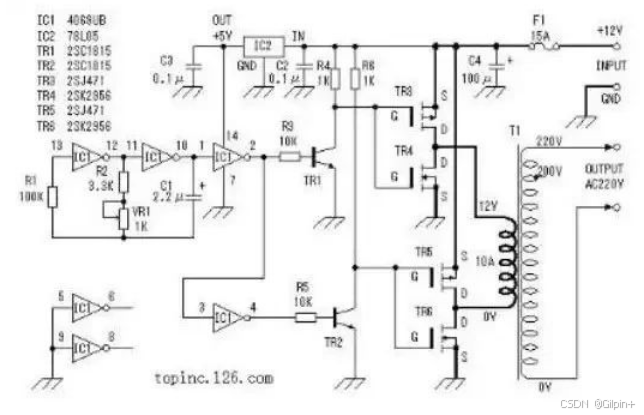

它的工作原理流程是控制电路控制整个系统的运行，逆变电路完成由直流电转换为交流电的功能，滤波电路用于滤除不需要的信号，逆变器的工作过程就是这样子的了。其中逆变电路的工作还可以细化为：首先，振荡电路将直流电转换为交流电；其次，线圈升压将不规则交流电变为方波交流电；最后，整流使得交流电经由方波变为正弦波交流电。以下是逆变器原理图：

四、逆变器的结构组成

我们围绕生活中常用且常见的单相桥式逆变器剖析其原理，这种逆变器至少包括升压电路部分，整流部分，逆变部分。下面分别介绍这三个部分的作用。

1. 升压电路

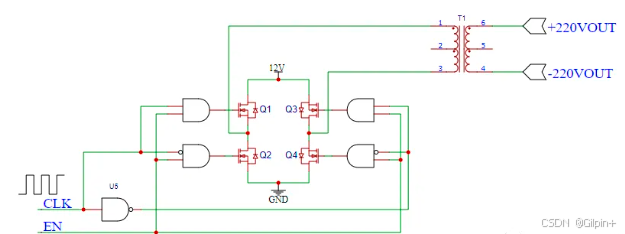

   一般前级输入电压为12V直流电源。直流电源进入系统我们首先将其升压到220V，以便后级电路进行直流转交流变换。原理示意图如下图所示：

   12V的电压输入由4个场效应管Q1、Q2、Q3、Q4构成的H桥，每个场效应管的栅极分别由逻辑电路控制，其中Q1、Q2为一组，Q3、Q4为一组，两组分别导通。输入一个高频的时钟信号经过逻辑门后输出使场效应管两两一组交替导通。由此在变压器源边产生变化的电流输入。根据麦克斯韦方程可知，变化的电流产生变化的磁场后在变压器副边产生电压输出。其中源副边电压比值由下式可计算。
   V1 /V2= n1/n2
   V1代表源边电压，V2代表副边电压。n1代表原边线圈匝数，n2代表原边线圈匝数。

2. 整流电路

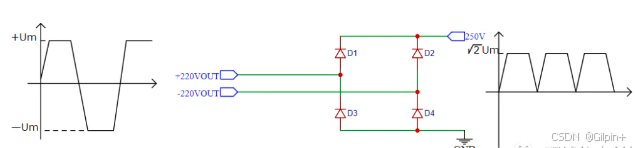

   上述升压电路最终输出电压是关于0V对称的方波电压，幅值为220V。在得到了所需的高压后还不能将该电压送入H桥进行调制。因为该电压是变化的，因此我们需要使用整流电路，在实际运用中，为了提升整流效率我们常常使用全波整流方式。其重要电路代表就是全桥整流电路，原理示意图如下图所示：

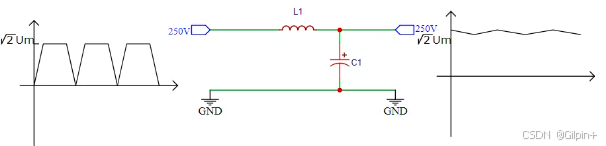

   交流方波经过全桥整流电路之后被转换为脉冲方波。且幅值变为输入值的根号二倍。因此整流二极管的最低耐压值至少需要大于根二倍Um。220V交流电压在经过这个整流电路之后存在电压跳变，因此需要稳压和滤波使得输出的电压接近一条直线值。常用的滤波电路如下图所示：

   经过一个低通LC滤波器之后输出电压接近直线。

3. 逆变电路

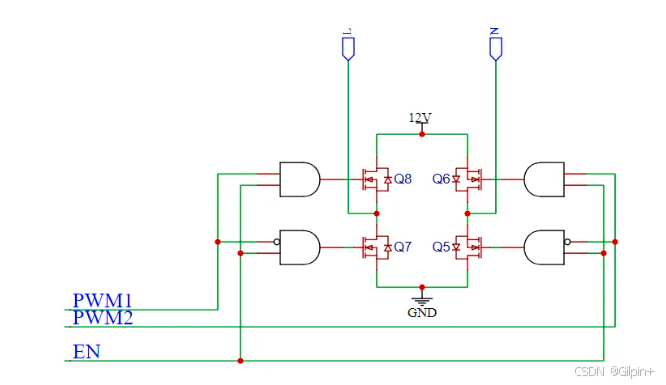

   经过前两个电路部分，我们得到了250V的直流电，如此以来我们只需要使用H桥通过PWM调制便可以得到正弦波形。单相逆变如下图所示：

   想要通过控制H桥输出方波的波形接近正弦波，常用一种叫作SPWM的调制方式。

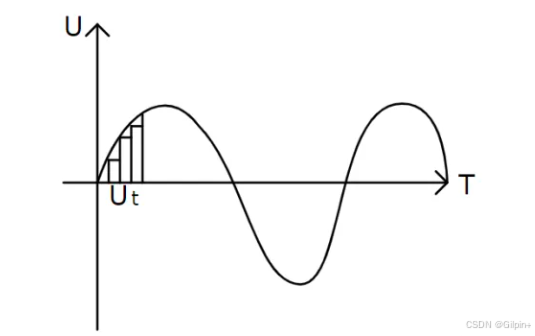

   SPWM调制技术（Sinusoidal PWM）正弦脉宽调制。其主要作用是通过该调制技术能够计算出控制H桥的PWM占空比随时间变化的值，从而将H桥的输出有效值拟合为正弦波幅值曲线。正弦波图像如下图所示：

   在上图中，我们可以将正弦波看成是许多个时间Ut中的电压值合成的波形，因此我们可以通过PWM调制来合成各个时间的电压值大小，只需要控制好PWM的占空比值即可。那么，如何确定各个时刻的占空比大小呢？

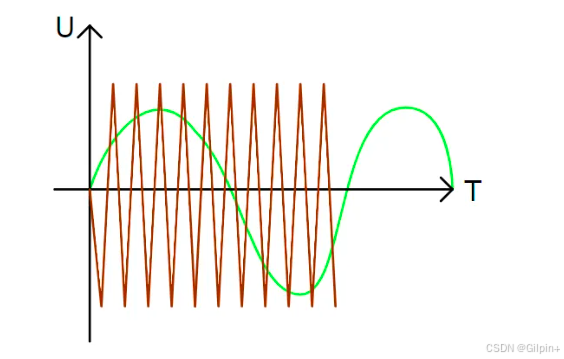

   我们在调制过程中时常引入一个频率确定的三角波和一个正弦波发生器作为比较，并规定正弦波幅值大于三角波幅值的时刻中，PWM输出为高电平。反之为低电平。如下图所示：

如此一来，只要我们PWM调制频率足够快，那么通过调制后输出的波形就越贴近正弦波。在输出端我们常常并联接入一个大电容作为滤波使用，可以使波形更加平滑的同时还可以提升带负载能力，避免因负载过大或者动态变化导致波形失真。

五、半控型逆变器工作原理

半控型逆变器采用晶闸管元件。Th1、Th2为交替工作的晶闸管，设Th1先触发导通，则电流通过变压器流经Th1，同时由于变压器的感应作用，换向电容器C被充电到大的2倍的电源电压。按着Th2被触发导通，因Th2的阳极加反向偏压，Th1截止，返回阻断状态。这样，Th1与Th2换流，然后电容器C又反极性充电。如此交替触发晶闸管，电流交替流向变压器的初级，在变压器的次级得到交流电。

在电路中，电感L可以限制换向电容C的放电电流，延长放电时间，保证电路关断时间大于晶闸管的关断时间，而不需容量很大的电容器。D1和D2是2只反馈二极管，可将电感L中的能量释放，将换向剩余的能量送回电源，完成能量的反馈作用。

六、光伏逆变器的功能

将直流电能变换成交流电能的过程称为逆变，把完成逆变功能的电路称为逆变电路，把实现逆变过程的装置称为逆变设备或逆变器。逆变器不仅具有直交流变换功能，还具有最大限度地发挥太阳电池性能的功能和系统故障保护功能。归纳起来有自动运行和停机功能、最大功率跟踪控制功能、防单独运行功能（并网系统用）、自动电压调整功能（并网系统用）、直流检测功能（并网系统用）、直流接地检测功能（并网系统用）。

电力系统正在迎来智能电网技术的快速发展和普及。大量的太阳能等新能源电力的系统并网，给智能电网系统的稳定性提出了新的技术挑战。设计出能够更加快速、准确、智能化地兼容智能电网的光伏并网逆变器，将成为今后太阳能逆变系统的必要条件。

总的来说，逆变技术的发展是随着电力电子技术、微电子技术和现代控制理论的发展而发展。随着时间的推移，逆变技术正向着频率更高、功率更大、效率更高、体积更小的方向发展。
