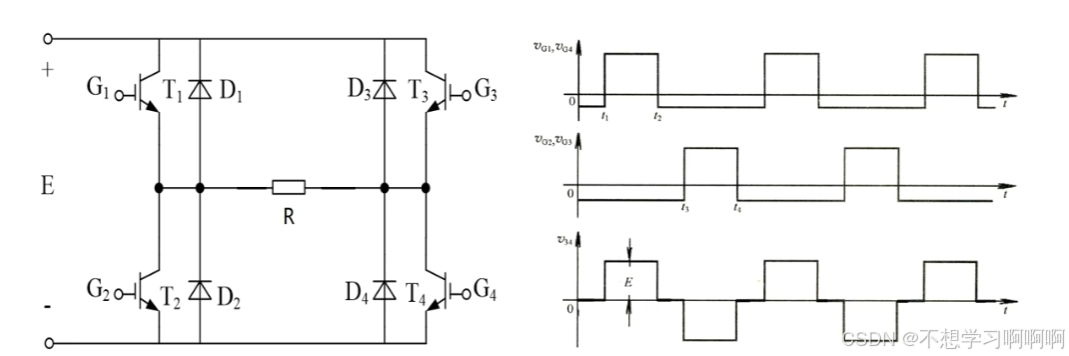

当控制信号比较简单时，比如方波控制信号（或是含死区时间的方波控制信号）逆变电路工作方式简单，但是输出含有很多谐波，与理想正弦波相差较大。所以我们需要抑制高次谐波，使基波/一次谐波比例增高

基波是指频率最低的正弦波分量（任何一个周期的非正弦波信号可以通过傅里叶级数分解成，一系列不同频率，幅值，相位的正弦波叠加，其中频率最低的是基波其余的是谐波，几次谐波是指对基波频率的倍数，畸变越严重谐波占比越大）

SPWM（正弦脉宽调制）

逆变电路开关器件的控制信号是一组等幅，等距，不等宽的脉冲序列，从而在逆变器输出端也能获得按照正弦规率变化的脉冲序列，（脉冲宽度指高电平持续时间）

SPWM形成

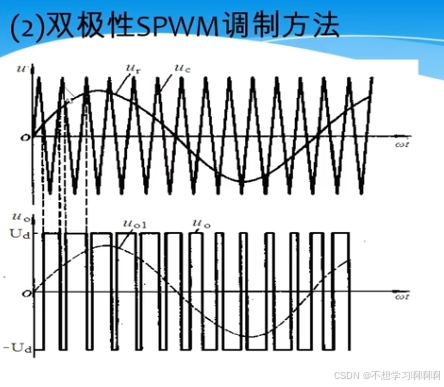

正弦信号作为调试波，等腰三角波作为载波

在对应相交的点时控制开关电路的开关

当正弦信号小于载波信号时让对应SPWM信号为低电平

当正弦信号大于载波信号时让对应SPWM信号为高电平

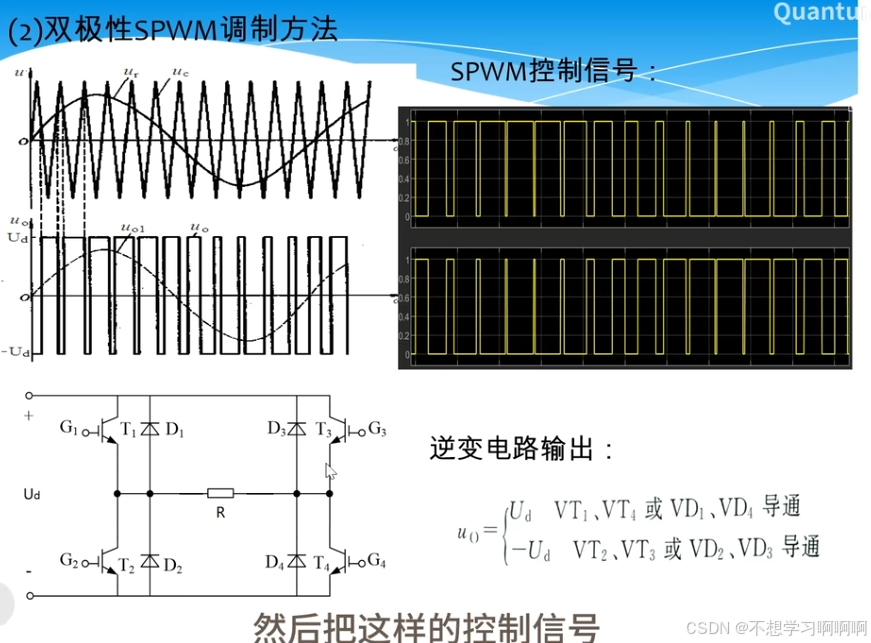

图片右上方两个SPWM信号互补

一路作用与1和4开关管另外一路作用于2，3

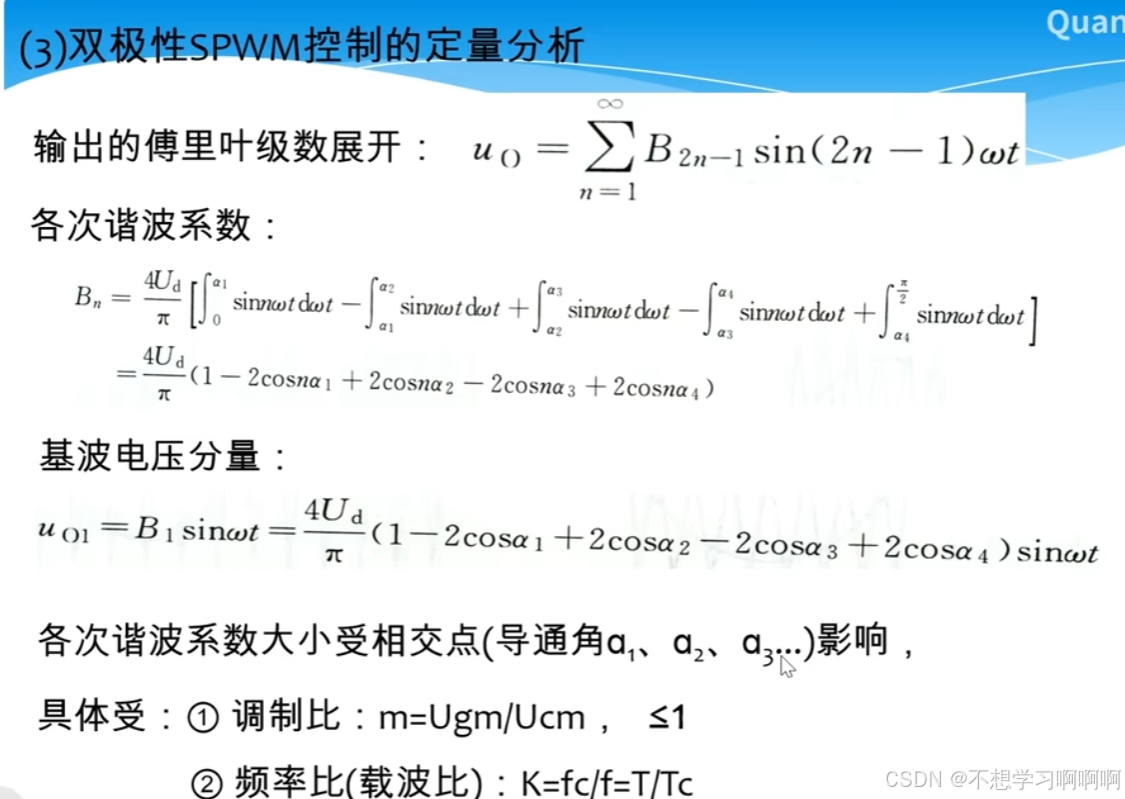

导通角为上述调试波与载波的相交点对应的角度

调制比是调试波与载波的幅值之比（一般<=1）

频率比（载波比） K=fc/f=T/Tc（载波频率和调整频率比值）

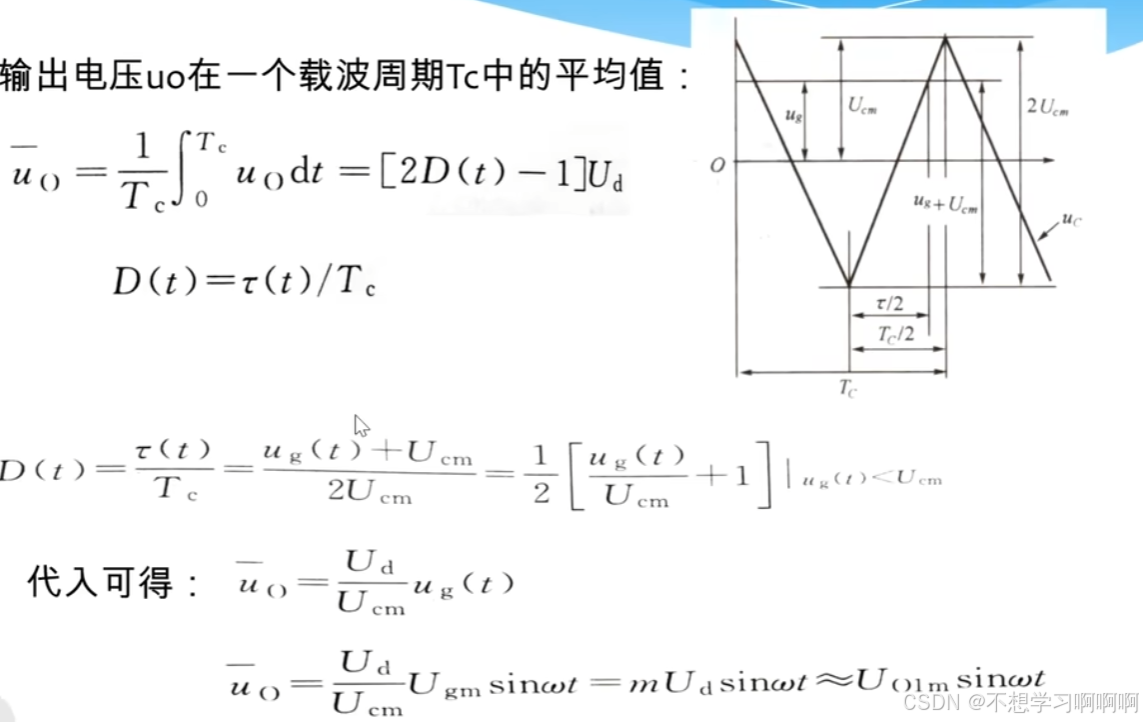

Ud指直流输入电压，D（t）是占空比函数（随时间t变化）

D（t）是占空比函数，t（t）表示在时刻t时的脉冲宽度，Tc是载波周期

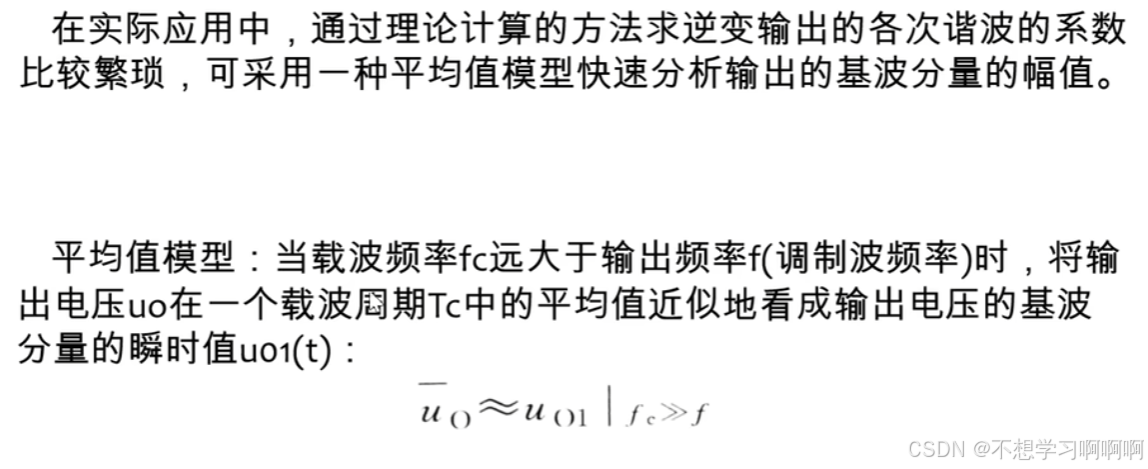

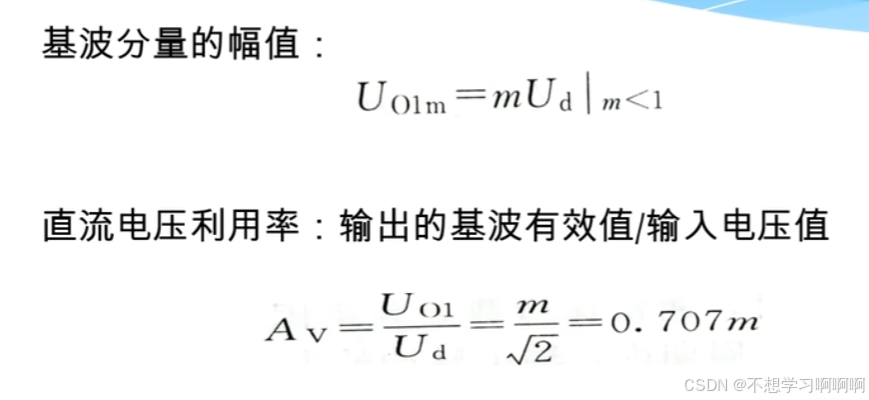

Ud表示直流输入电压，Uo1表示输出电压基波有效值
