【PCB专题】什么是打叉板(Cross-Board/X-Board)

打叉板,也有人叫Cross-Board或X-Board。这些名称都是指PCB电路板拼板中有“坏板”的意思。Cross就是打叉(X)符号。

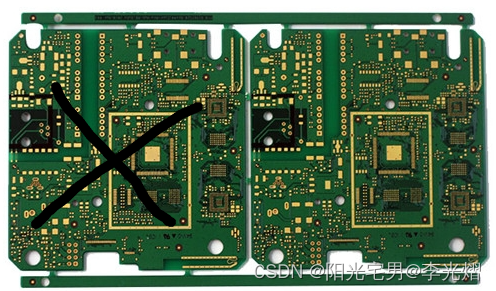

如下图所示的两拼板,左边的一拼板有X符号,为坏板。坏板的意思就是在生产或测试时发现有品质问题,然后会将不良的板卡用马克笔画个X符号来标识。剩下的右边一片板卡为良品,当然如果所有板卡都坏了,那就直接将整个拼板全部报废就好 。

PCB板卡生产过程中如果有大量的X-Board出现,通常意味着这批板卡可能有品质异常。除非是那种线路特别细、导通孔太近(可能导致CAF效应)或是超出PCB板厂制程的板卡,否则一般来说PCB厂家都会注意自己的生产品质。但是生产多了总会有一些不良࿰
