【电子通识】气密性测试

什么是气密性测试

        想象一下，如果汽车轮胎、医疗注射器或者家中的高压锅漏气，会有什么后果？轻则使用体验反人类，重则导致安全事故。气密检测就是保证这些产品在生产结束后无问题的手段，因此也是一个有防水需求产品生产品质的重要检测防线。在家电、汽车、医疗器械和航空航天等众多领域，气密性检测都扮演着守护者的角色。

        举个例子，如果一个气球有小孔，那么空气就会慢慢漏掉，气球也就无法保持膨胀状态。气密性检测仪器做的就是测出这些小孔缺陷，确保产品在生厂过程中不会漏气。或是在维修过程中判断产品是否有气密性问题。

气密检测基础概念

        气密性检测是指使用特定方法检查容器、管道或其他密闭产品是否存在泄漏。常见的检测方式包括压力衰减测试、真空测试和氦气检测等。它们的基本原理是利用压力变化或特殊气体渗透来测量泄漏率或泄漏量。

气密性检测仪的类型

        市面上有好几种主流的检漏仪，主要有正压气密检测仪、负压气密检测仪、容积定量气密检测仪和差压气密检测仪等。它们的工作原理和应用场景有所不同。

        比如正压检测仪是往被测产品注入压缩空气或气体，通过压力变化来判断气密性。负压检测仪则是先抽真空，然后通过压力变化检查密封效果。容积定量检测仪利用容积法原理进行测量，差压检测仪则是通过压差法检测原理来检出微小泄漏。

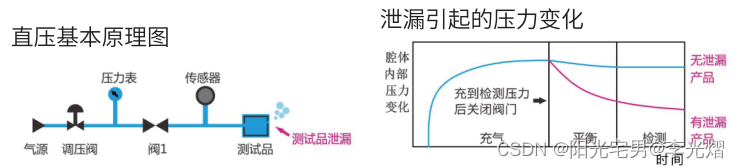

        直压法

        给测试品加压后，关闭气动阀1，如果测试品有泄漏，测试品的压力会下下降。通过传感器测出测试品压降，从而判断测试品是否有泄漏。

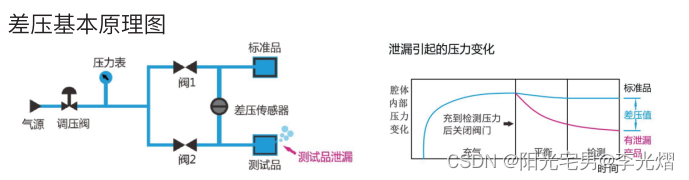

        差压法

         给标准品和测试品同时加压后，关闭气动阀1和2，如果测试品有泄漏，测试品的压力会下降。通过差压传感器测出测试品与标准品之间的压力差，从而判断测试品是否有泄漏。

气密性检测仪精度指标

        评判气密性检测仪精度的主要指标有：

满量程误差（FS）：量程满度值的误差

分辨率：能分辨出的最小数值

重复性：相同条件下重复测量同一被测产品的结果的一致性

稳定性：长期使用下测量数据波动情况

这些指标越好，测量结果就越精确可靠。

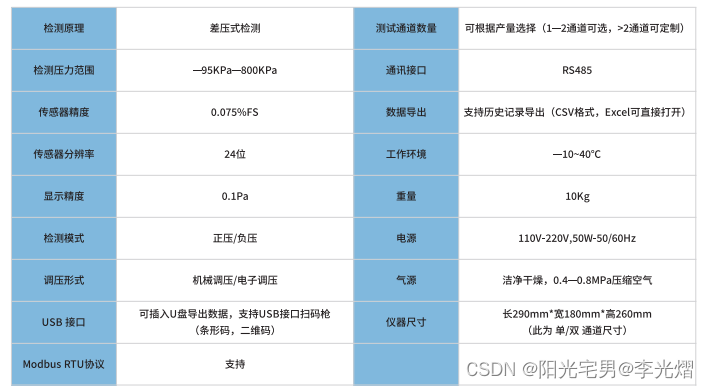

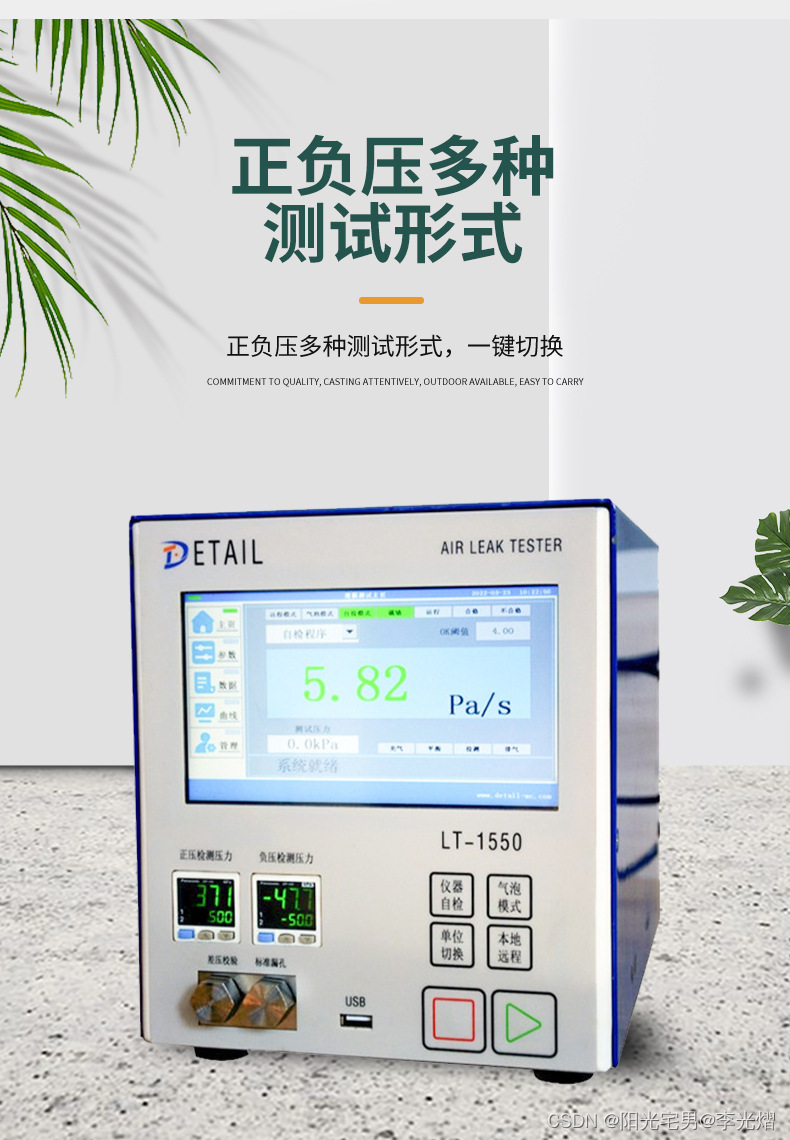

        如下所示为一气密性检测装置的数据手册。其中可以看到检测方式有正负压，传感器精度0.075%FS，传感器分辨率24位，显示精度 0.1Pa等。

总结

        气密性检测对于确保产品的可靠性和安全性至关重要。精度则是衡量检测仪器能力的关键指标，我们可以选择直压法测试和差压法测试，从而判断测试品是否有泄漏。
