正射影像DOM房屋拉花扭曲检测和修复（升级版202312）

正射影像拉花扭曲检测和修复

更新点：

2023年12月对拉花、扭曲、变形的处理功能进行了升级，解决了更新后影像清晰度下降的问题，航片和卫片的拉花、扭曲、变形区都可以处理。

这次录制了简单的操作视频，可以看到处理的整个过程。

---------------------------------------------------------------------------------

以下为正文：

在日常内业生产中，不管是卫星影像还是航空影像，做完正射纠正或融合后，或多或少会出现大型山体、建筑、立交桥等地物出现拉花扭曲的现象，这主要是由于参与正射纠正的DEM局部高程值错误导致的。

本文介绍一种高效的DOM拉花扭曲检测和修改的方法：

使用天沐遥感影像处理系统-PhotoMap，通过“异常检测”功能实现DOM拉花扭曲区域的快速检测和标记；通过修改局部DEM高程值来同步更新局部DOM，并且实现编辑区内的影像色彩与周围DOM色彩一致。

前言

一、数据准备

二、DOM拉花扭曲检测

三、拉花扭曲区域修复一--通过修改局部DEM实时更新DOM

四、拉花扭曲区域修复二--影像替补

总结

---

前言

在日常内业生产中，不管是卫星影像还是航空影像，做完正射纠正或融合后，或多或少会出现大型山体、建筑、立交桥等地物出现拉花扭曲的现象，这主要是由于参与正射纠正的DEM局部高程值错误导致的。

本文介绍一种高效的DOM拉花扭曲检测和修改的方法：通过“异常检测”实现DOM拉花扭曲区域的检测和标记；通过修改局部DEM高程值来同步更新局部DOM，并且实现编辑区内的影像色彩与周围DOM色彩一致。

---

一、数据准备

需提前创建工程，工程内容需包含空三加密后原始影像、存在拉花扭曲的DOM、正射纠正使用的DEM数据。

准备的数据如下：

 1、错误的DEM：

错误的DEM

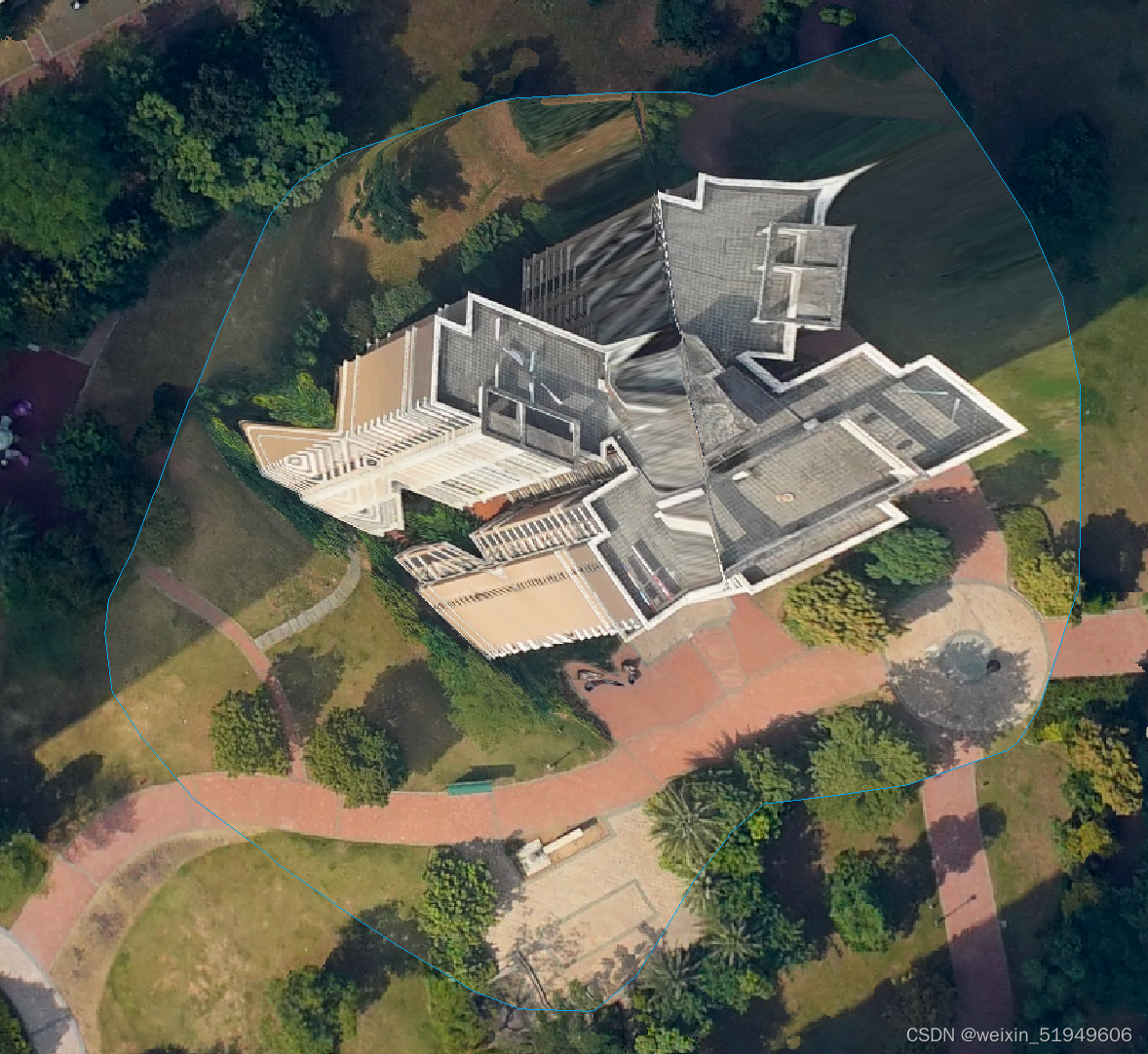

2、正射纠正后DOM上建筑物存在拉花扭曲现象

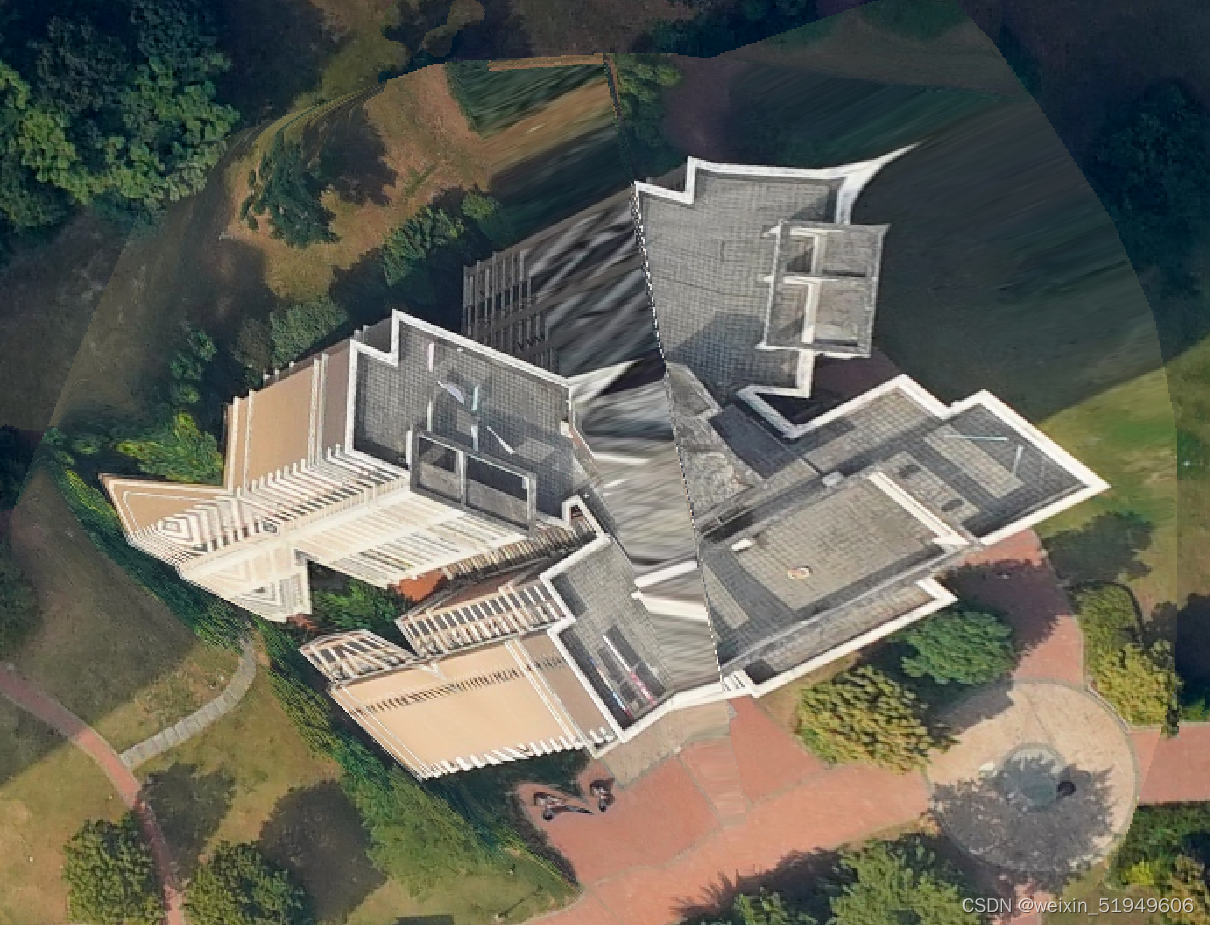

  存在拉花扭曲的建筑物

3、空三加密后的原始影像

二、DOM拉花扭曲检测

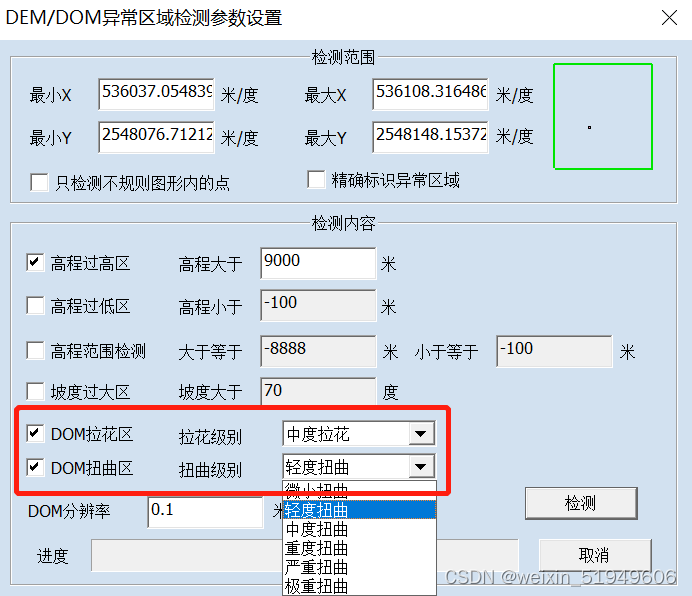

对DOM进行拉花扭曲检测，可以设置拉花扭曲的级别（微小、轻微、轻度、中度、重度、严重、极重），示例数据检测级别为中度拉花、中度扭曲。

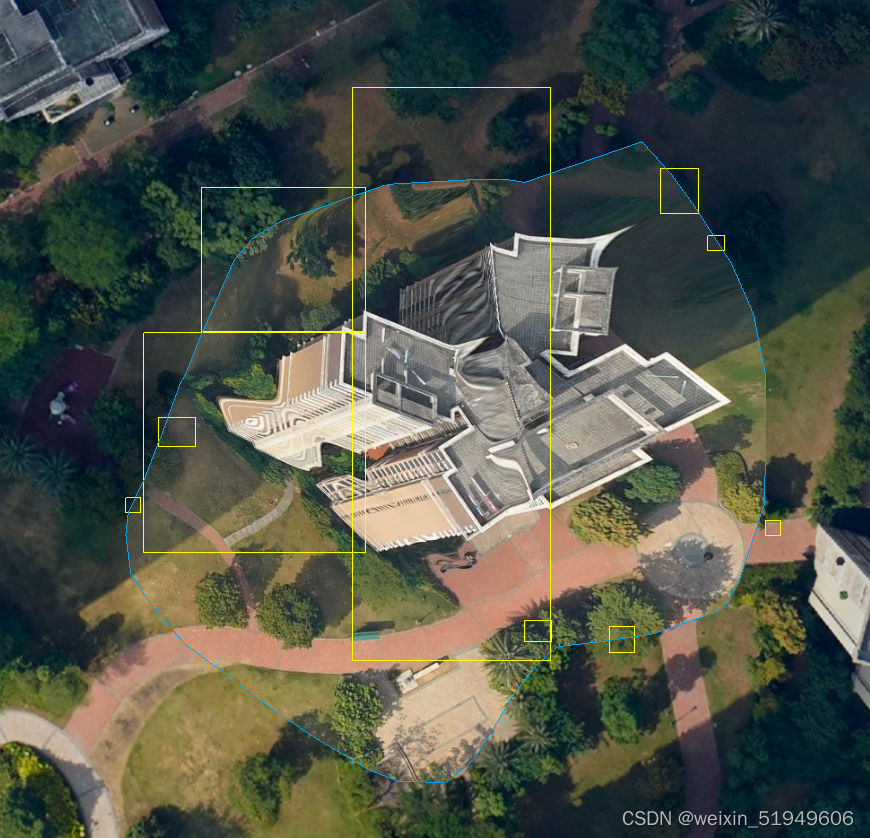

 若勾选【精确标识异常区域】，软件将标识详细的异常区域，示例数据仅标识存在拉花扭曲问题所在区域（黄色矢量框）

三、拉花扭曲区域修复（方法1）--通过修改局部DEM实时更新DOM

1、绘制拉花扭曲变形区，或导入拉花扭曲变形区的外部矢量范围，也就是有了“编辑区”，用于后面编辑DOM。

2、将错误区域的DEM做简单的编辑处理

3、更细局部拉花、扭曲、变形的正射影像DOM。

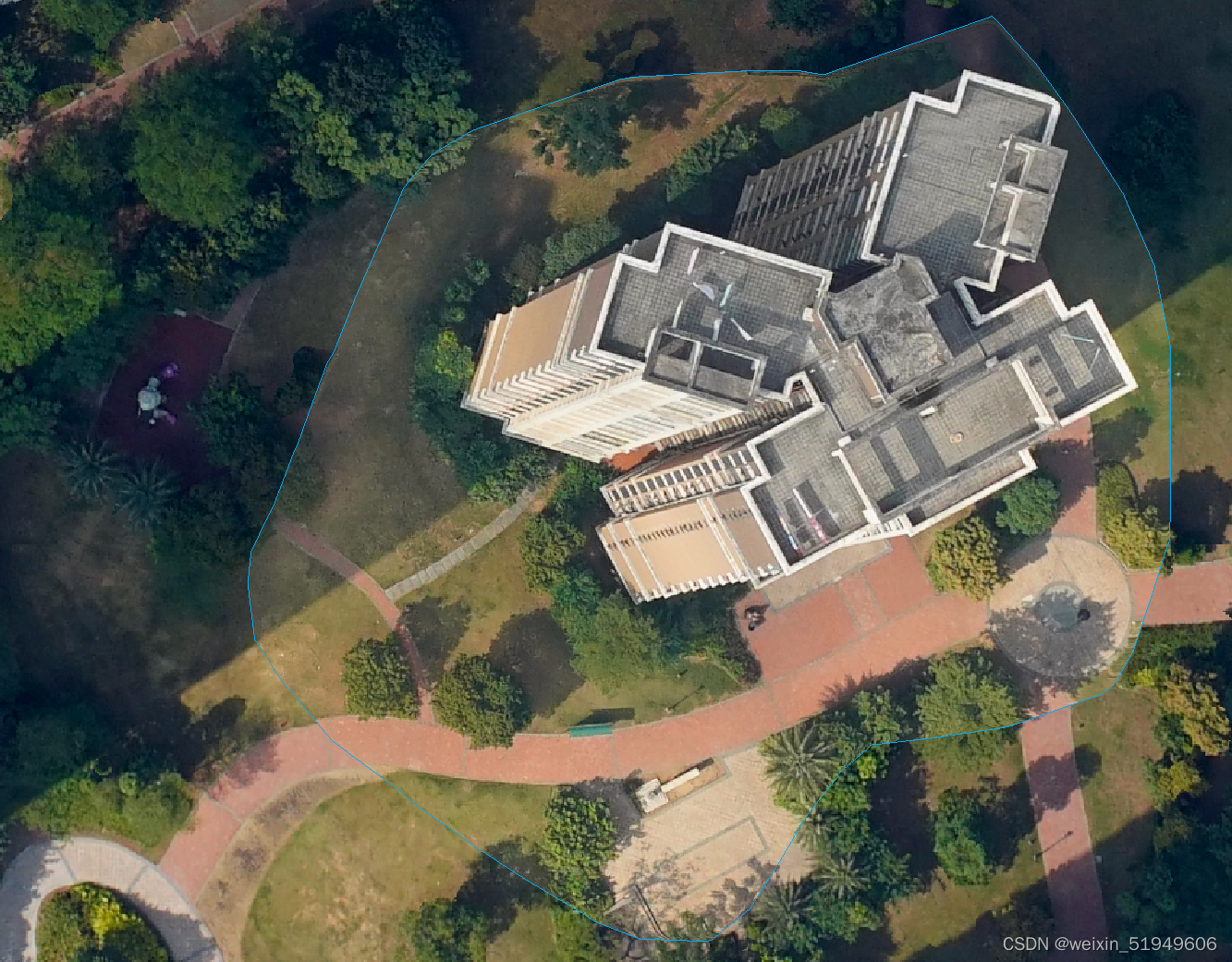

航空影像局部更新

DOM 正射影像 镶嵌影像 拉花扭曲变形处理

卫星影像局部更新

四、拉花扭曲区域修复二--影像替补

可以对整块DOM 的局部区域使用其他源DOM替补，保存数据时，只保存修改部分，无需重写整块DOM数据，从而节省大量写数据的时间。同时，还可以设置对替补数据自动匀色，实现影像无痕替补。

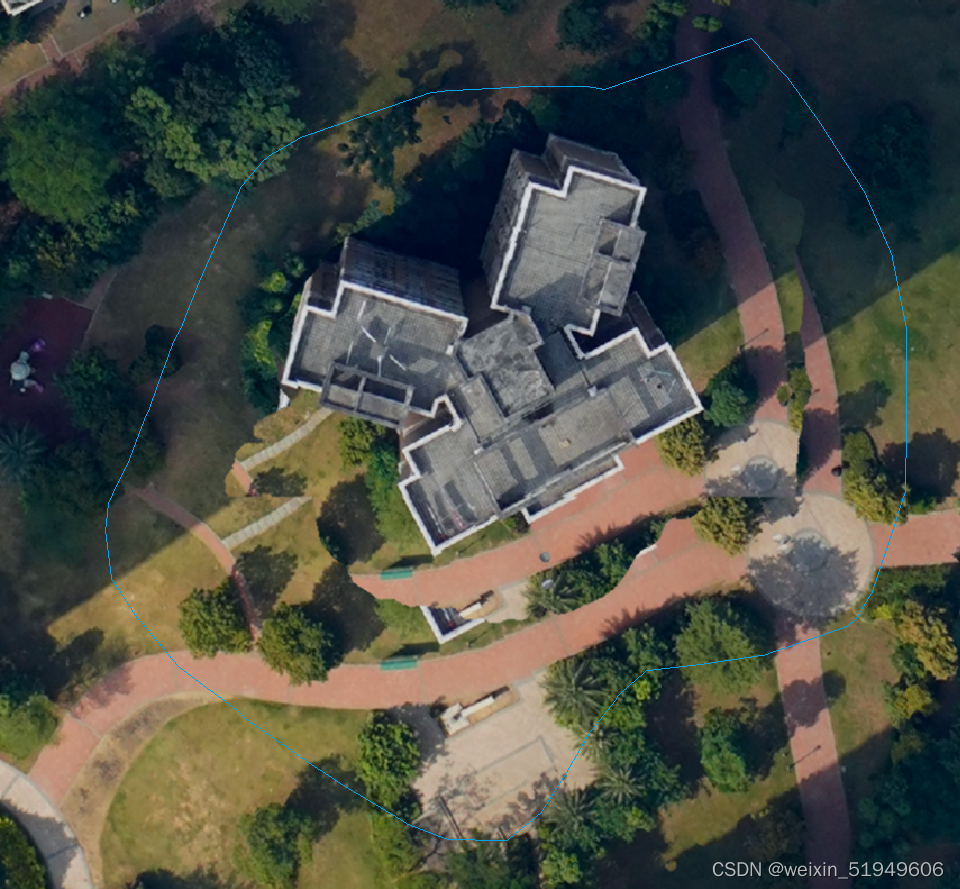

影像替补-前

影像替补+自动匀色后DOM

---

总结

介绍了通过天沐遥感影像处理系统-PhotoMap开展正射影像拉花扭曲检测的操作方法，以及两种修复拉花扭曲的方法。V: ZhangH_TZ , 请表明 “ CSDN ”。
