PLC电气控制基本原理1--点动连续运动两地控制

文章目录

文章目录

                        前言

                        题目：

                        答案：

                正确答案：

                ​​​​​​​        总结

---

前言

我使用了EPLAN软件进行原理图的绘制。同学可以在软件管家公众号上获取软件的安装包和安装过程。

---

题目：

设计可从两地对一台电动机实现连续运行和点动的主电路和控制电路：

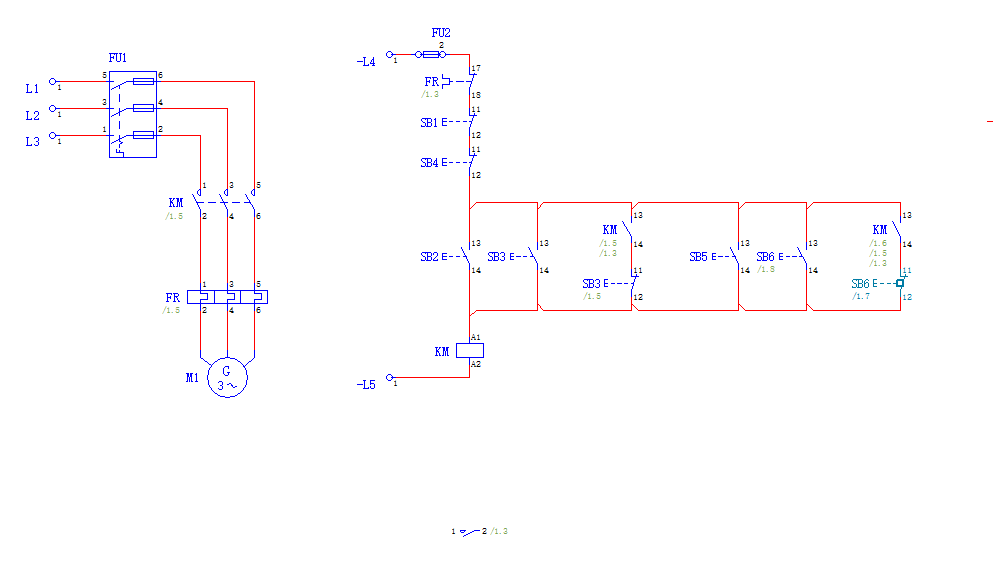

答案：

解释：甲地和乙地控制电机M启动，甲地：SB1控制电机停止，按SB2则电机连续运转，按SB3则电机电动运转；乙地：4控制电机停止，按SB5则电机连续运转，按SB6则电机电动运转。

批语：两地的点动控制是无法实现的，因为当按下SB3，想实现甲地地点动控制时，KM线圈得电，KM常开触点闭合，所以最又边KM闭合，实现自锁，电机连续运转，无法实现点动控制。

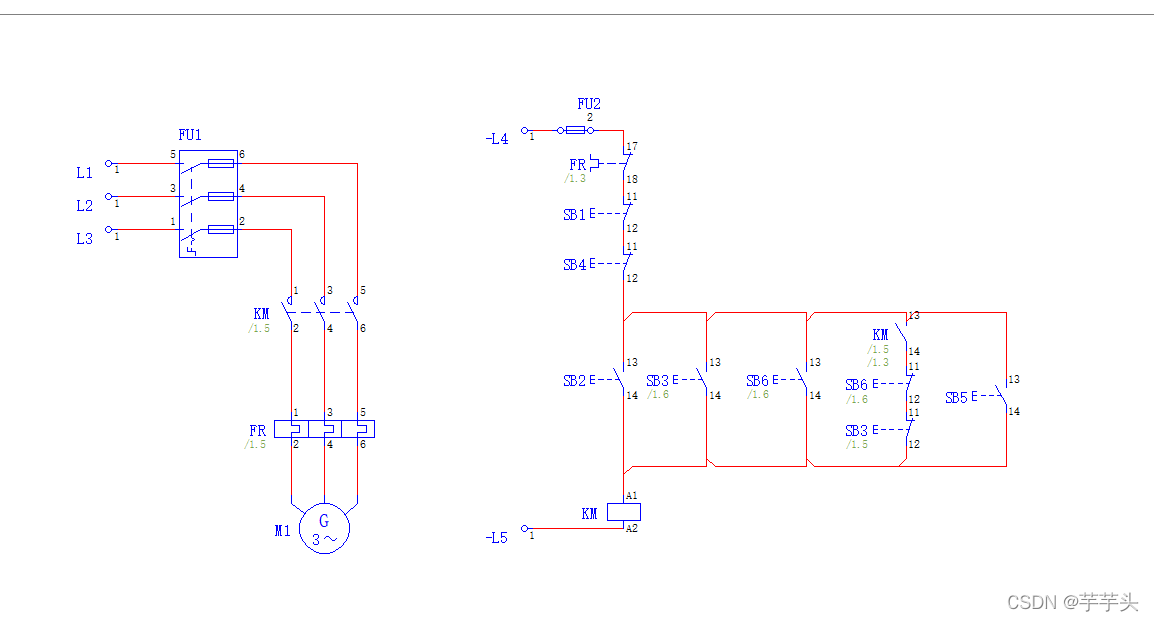

正确答案：

 这样就可以实现电动和连续运动了。

---

总结

这个题目当时我用了第一个答案，然后老师评语我说无法实现点动控制，但是我一直都想不明白为啥，在晚上找了很久，才明白原因。于是记录下来，让学弟学妹少走弯路。
