我使用了EPLAN软件进行原理图的绘制。

---



题目

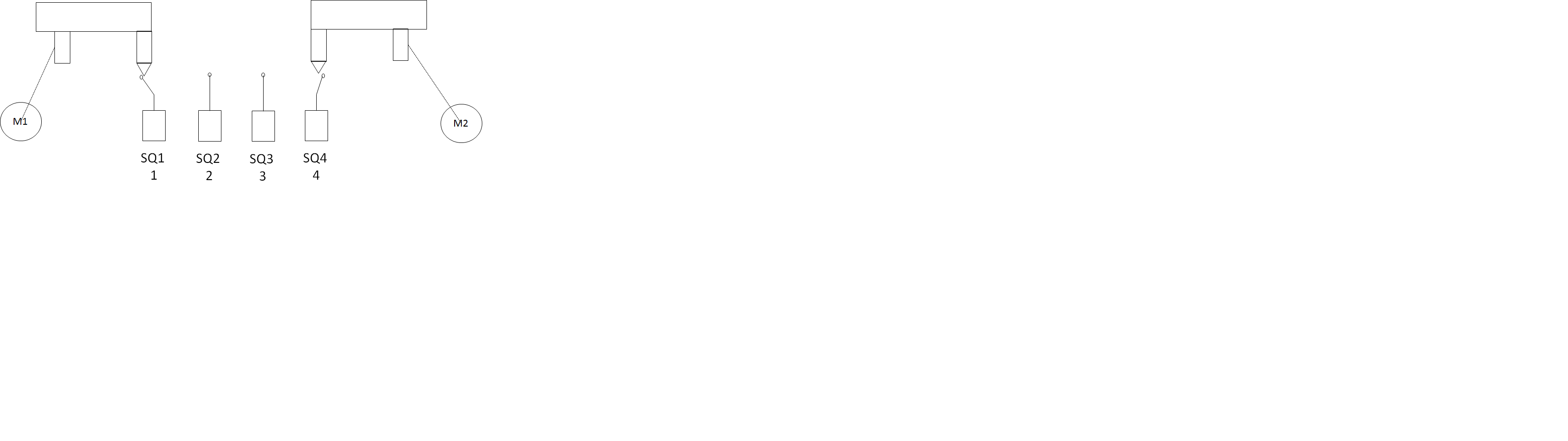

如图所示，设计电气主电路和控制电路，要求按下起动按钮后能依次完成下列动作：

(1) 运动部件A从1到2；

(2) 接着B从3到4；

(3) 接着A从2回到1；

(4) 接着B从4回到3；

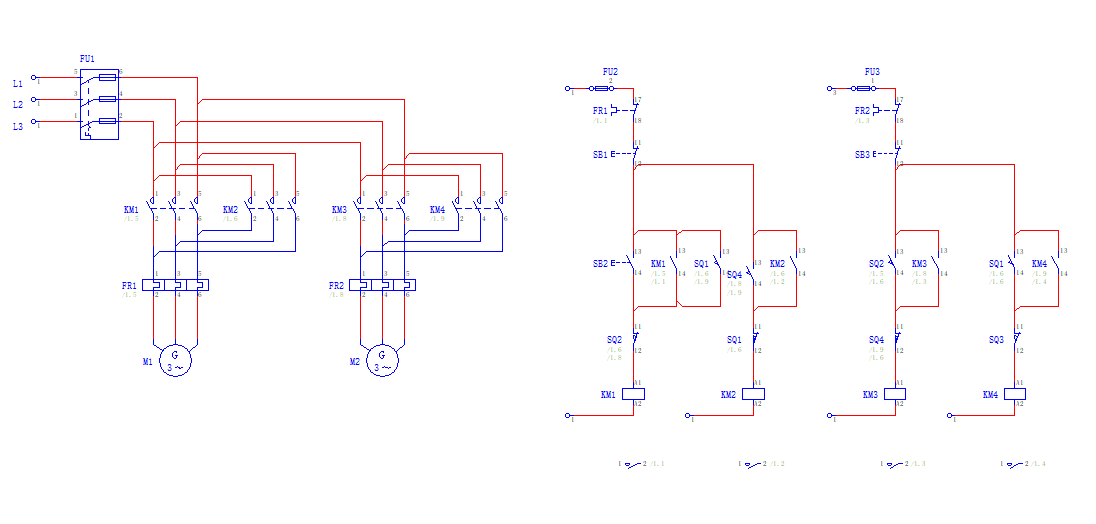

答案

解释：SB1控制M1电机停止，SB3控制M2电机停止
按下开关SB2，则KM1线圈得电，运动部件A从1到2处；当运动到SQ2处时，SQ2常闭断开，KM1断电，
SQ2常开点闭合，则KM3得电，运动部件B从3到4；到达4处，碰到SQ4,KM2得电,KM3断电，运动部件
A从2回到1；到达1时，SQ1闭合，KM4得电，KM1断电，运动部件从4回到3。
