数字电路实验四：智力抢答器预实验报告

实验四：智力抢答器预习报告



-------用D触发器74LS74设计制作一个四人智力竞赛抢答器电路

预习要求：

预习要点：

1、复习D触发器有关知识，写出其状态方程。双D触发器74LS74各引脚排列及引脚功能，使能端如何处理？如何测试触发器74LS74逻辑功能好坏？(结合D触发器一节和抢答器一节预习），画出74LS175逻辑符号和管脚功能。

2、参考图3.6.1 ，画出设计原理图(实验箱将提供一个连续的脉冲源)。说明设计原理：A.抢答装置如何鉴别第一信号？B.第一信号出现时如何屏蔽第二及以后的信号出现？C. 如何利用使能端整体清零控制？D.连续脉冲用多少HZ ? 能否用1HZ ?

   （为了简化接线，具体实验时用74HC175）

预实验报告：

1.复习D触发器有关知识，写出其状态方程。双D触发器74LS74各引脚排列及引脚功能，使能端如何处理？如何测试触发器74LS74逻辑功能好坏？(结合D触发器一节和抢答器一节预习），画出74LS175逻辑符号和管脚功能。

1）D触发器状态方程   Q*=D

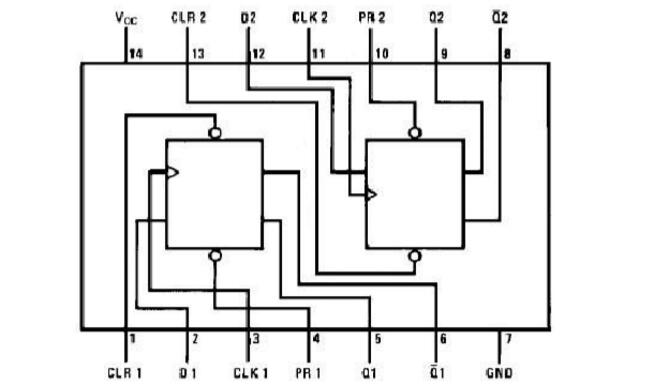

2)74LS74引脚排列及引脚功能

1D,2D输入信号

1CP,2CP输入脉冲信号

1Rd‘，2Rd’，1Sd‘，2Sd’复位端

1Q',1Q,2Q',2Q输出信号

Rd‘=Sd’=1

使能端接高电平

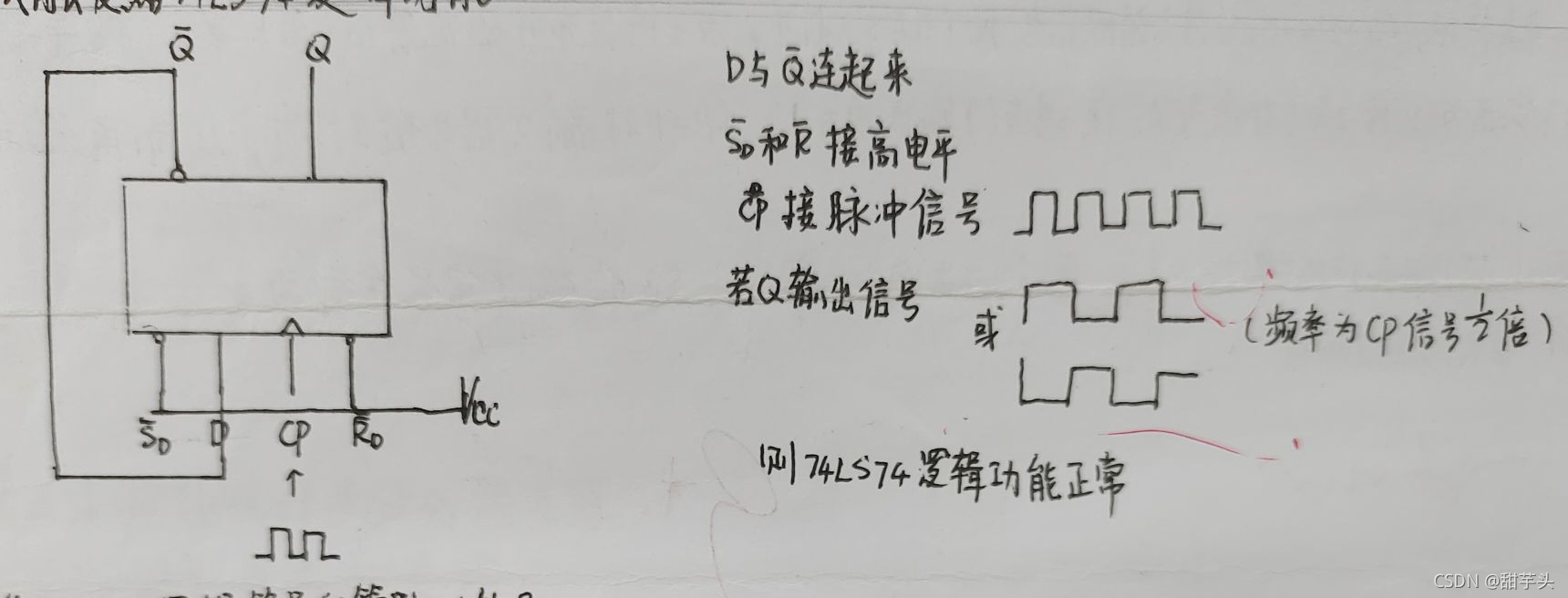

3）测试触发器74LS74逻辑功能

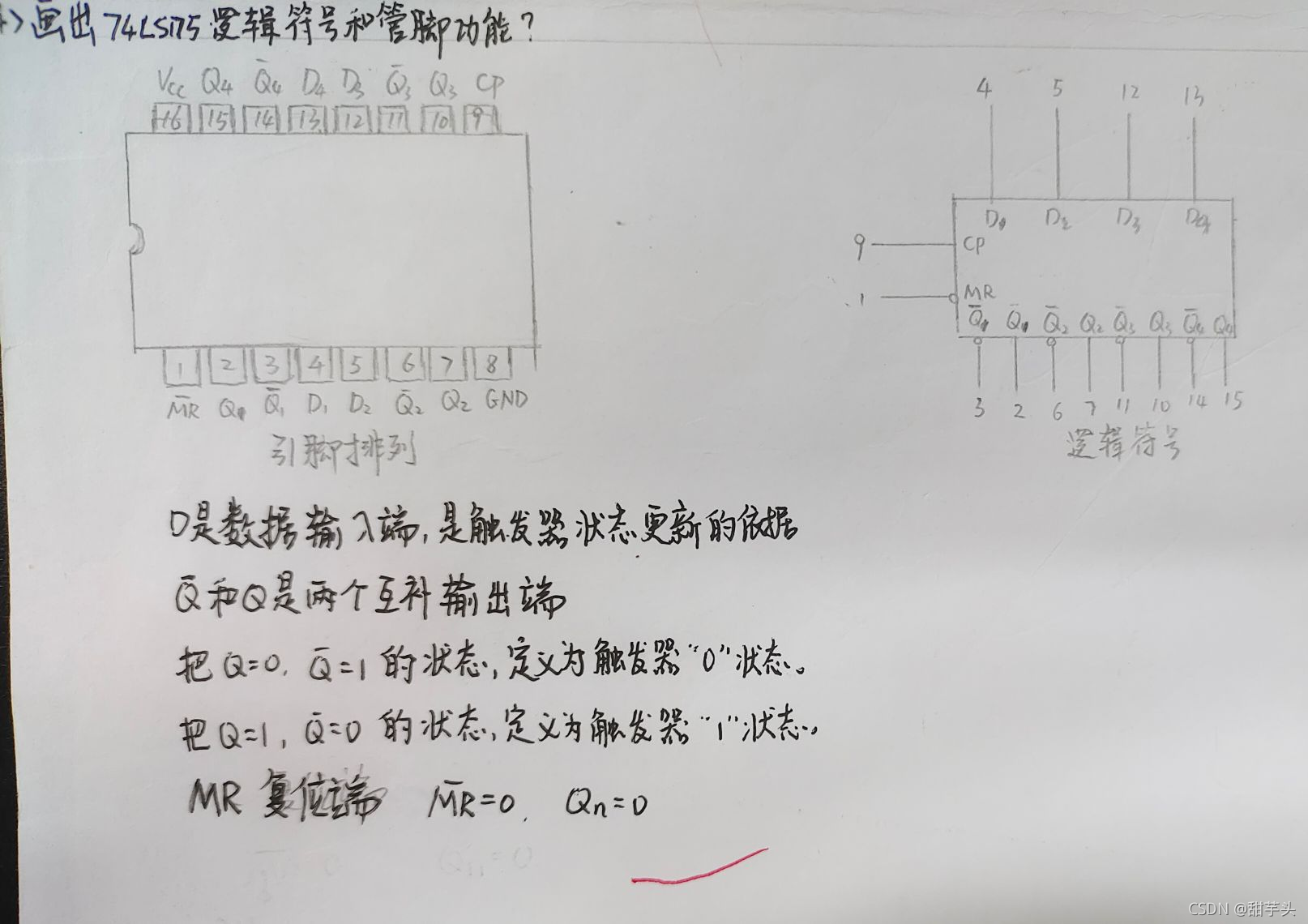

 4）画出74LS175逻辑符号和管脚功能

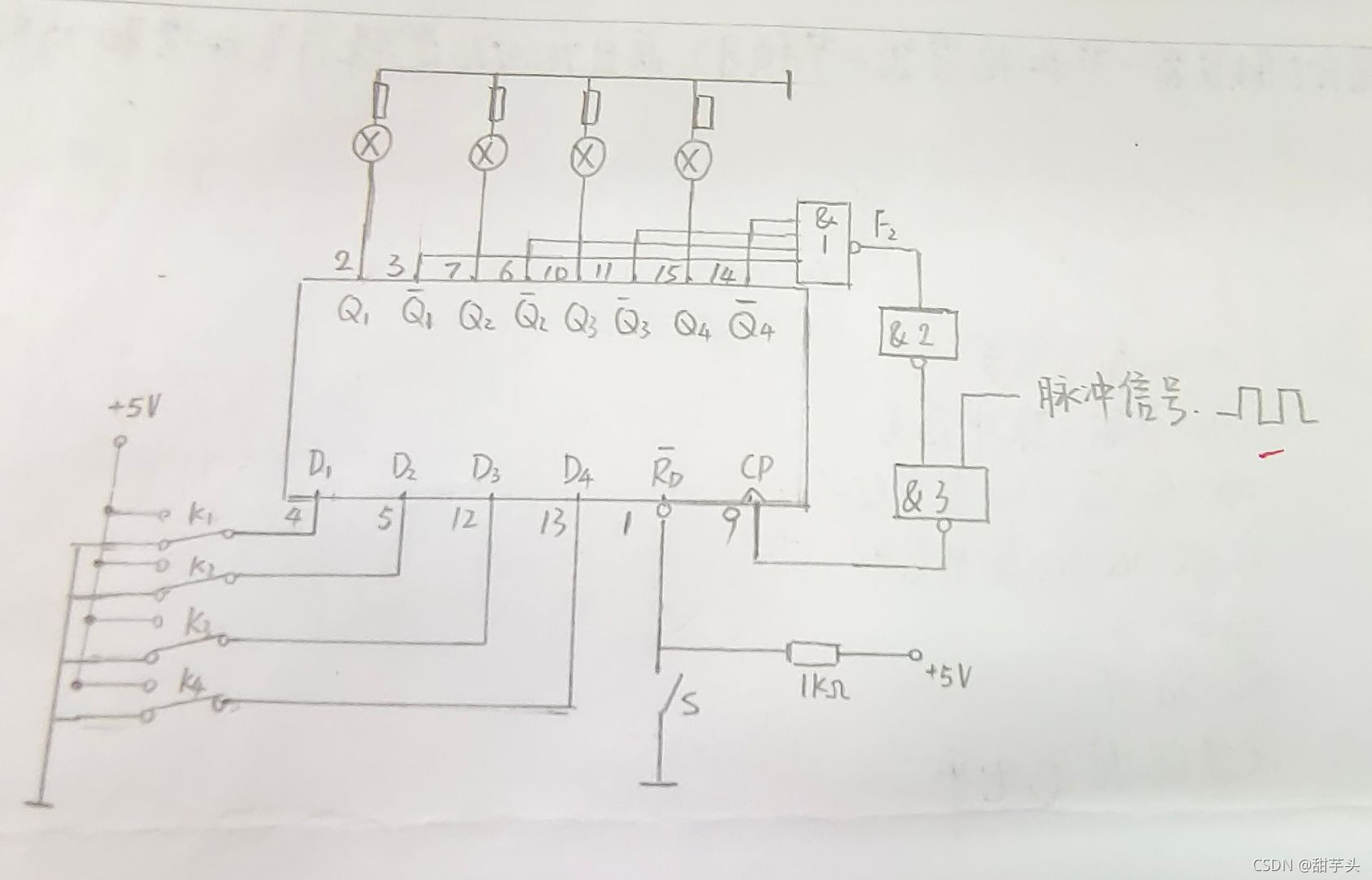

2、参考图3.6.1 ，画出设计原理图(实验箱将提供一个连续的脉冲源)。说明设计原理：A.抢答装置如何鉴别第一信号？B.第一信号出现时如何屏蔽第二及以后的信号出现？C. 如何利用使能端整体清零控制？D.连续脉冲用多少HZ ? 能否用1HZ ?

 A.B：在抢答之前，k1,k2,k3,k4开关接地，Q1~Q4=0。主持人清除信号，按下开关S又打开。当主持人宣布开始抢答后，若K1第一个按开关，则D1=1使Q1=1,Q1'=0,使1号与非门输出为1，经2号与非变为0，使3号与门输出恒为1，cp=1时，输入信号被封锁，从而屏蔽第二及以后的信号出现。

C：Rd‘的开关打开，Rd’=1，芯片不受使能端控制；Rd‘的开关闭合，Rd’=0，使输出信号全部为0.

 D:1khz左右，不可以用1hz
