悟空派 & 香橙派驱动0.9寸OLED（IIC）

在linux核心板中，一般会引出许多GPIO引脚，方便开发者使用这些GPIO进行额外开发。在本文中使用IIC端口，驱动0.9寸OLED屏幕，显示远程SSH端口，以及CPU当前温度以及更多主板相关信息。

在命令行输入：

#具体文件根据自己系统的环境文件查找 一般为xxxEnv.txt结尾，打开boot目录自行查找
sudo vim /boot/armbianEnv.txt

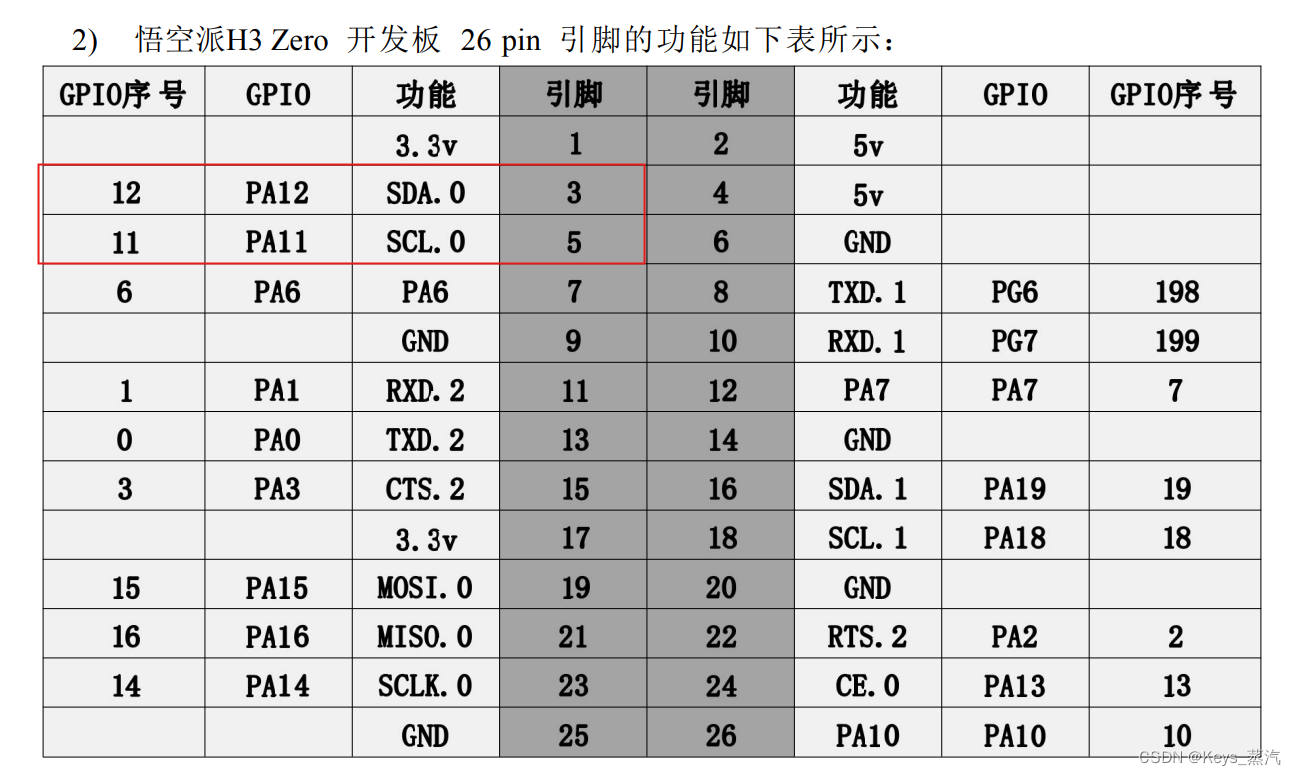

按照开发资料中所给出的GPIO对应I
在这里插入图片描述

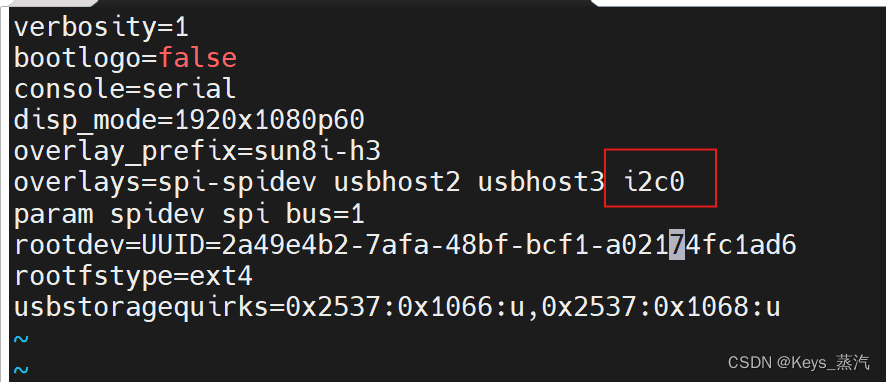

在overlays后面添加i2c0，准确的端口需要根据开发板的端口查找
在这里插入图片描述

添加完成后保存退出，使用reboot命令重启

开发板重启后使用下面命令查看IIC是否开启成功

	ls /dev/i2c-*

端口开启成功：

在这里插入图片描述

按照开发板上的引脚配置与oled使用杜邦线连接好后，使用i2c-tools工具测试iic功能

使用以下命令安装i2c-tools工具以及进行测试：

sudo apt update
sudo apt install i2c-tools -y
sudo i2cdetect -y x 	# x 为实际的IIC号

测试结果如下（PS：3c为实际的iic地址，不唯一，不一定相同，其他数据一致）：

在这里插入图片描述

本文中使用WiringOP库（驱动不合适，没有测试成功）进行测试和驱动。

使用命令进行安装：

apt-get update
apt-get install -y git
git clone https://github.com/orangepi-xunlong/wiringOP.git

由于上面使用的wiringOP库未知原因驱动不了，因此先使用这个库进行驱动，具体操作在仓库里面有，就不在本文中重复了。
SSD1306_armbianOLED驱动

使用3.2中的库可以直接使用就可以了，包括开机自启动等也可以使用，具体效果就不展示了。深入学习后再看看自己有没有能力再写一个库。
