硬件常见术语

收集遇到的硬件术语，没有分类，后续再分类整理

VDDC

供应给图形处理器 (GPU) 的核心电压。这个电压对于显卡的性能和稳定性至关重要，因为它直接影响到 GPU 的运行速度和功耗。

在超频或者进行硬件调优时，VDDC 是一个经常被调整的参数，因为提高 GPU 的电压可以有时候允许更高的时钟频率，从而提升性能。然而，增加电压也会导致功耗和发热量的增加，可能需要更好的散热解决方案，并且可能会缩短硬件的使用寿命。

在实习的公司，CORE/TPU电源为VDDC

VDD:

这个术语通常与CMOS（互补金属氧化物半导体）和NMOS（N型金属氧化物半导体）逻辑电路相关。VDD指的是从供电电源到晶体管漏极（Drain）的电压。在这种情况下，“DD”代表“Drain to Drain”，这意味着电源连接到NMOS晶体管的漏极。对于CMOS电路，VDD是正电源电压，而相对的负电源（或地）通常表示为VSS

VCC

这个术语通常与双极型晶体管技术，如TTL（晶体管-晶体管逻辑）电路相关。"VCC"表示从正电源到晶体管集电极（Collector）的电压。在这里，“CC”代表“Collector to Collector”。与VDD类似，VCC是正电源电压，而相对的负电源（或地）通常表示为VEE或GND

VDDIO

VDDIO 是指供应给集成电路（IC）的I/O（输入/输出）端口的电源电压。在许多现代集成电路中，核心逻辑和I/O端口可能会使用不同的电源电压。VDDIO专门用于I/O电路，而核心电路可能会使用另一个标记为VDD的电源输入。

VDDQ

 是指供电给内存芯片中的数据输入/输出（I/O）电路的电压。

VDDBKUP

提供备份电源的电压，通常用于保持设备在主电源失效时的关键功能，如保持实时时钟（RTC）运行或保存某些类型的非易失性存储器（NVM）内容。VDDBKUP 电源输入允许芯片在主电源关闭时继续为RTC或某些内存区域供电。这通常是通过一个小型的电池或超级电容器实现的，这样即使在断电或主电源故障的情况下，时间、日期和关键数据也能得到保留

SPI NAND

是一种闪存存储技术，它结合了串行外设接口（SPI）的简单性和NAND类型闪存的存储能力。

SPI接口：

SPI 是一种常见的串行通信协议，它使用主设备和从设备之间的全双工通信。

NAND闪存：

NAND闪存是一种非易失性存储技术，它可以在断电后保持数据。与NOR闪存相比，NAND提供了更高的写入速度和更大的存储密度，使其成为大容量数据存储的理想选择。

SPI NAND 的特点：

成本效益: SPI NAND通常比其他类型的高速闪存（如SD卡或eMMC）更便宜。

缺点：

速度限制: 由于是串行通信，SPI NAND的数据传输速度通常不如并行接口的NAND快。

容量限制: 虽然比SPI NOR有更大的存储容量，但SPI NAND通常不提供与高端NAND解决方案（如UFS或NVMe）相媲美的存储容量。

SPI NAND 闪存是许多设计中的理想选择，因为它提供了一个成本效益高、实施简单的解决方案来扩展存储能力。

Mini USB

全称为Mini Universal Serial Bus，是一种较小型的USB接口，主要用于连接计算机和电子设备。Mini USB在USB 1.1和USB 2.0标准中被广泛使用，但在USB技术发展的后期，由于其较大的尺寸和相对较低的插拔寿命，逐渐被Micro USB和USB Type-C等更新型号所取代

PLL_N

在电子学和通信工程中通常指的是锁相环（Phase-Locked Loop, PLL）系统中的一个参数，代表锁相环中的分频因子或者倍频因子。在一个典型的PLL电路中，N 是用来设置VCO（Voltage-Controlled Oscillator，压控振荡器）的目标输出频率的。

USB Hub

（USB集线器）是一种扩展单个USB端口的设备，使其可以连接多个设备，从而增加了可用的USB端口数量。

panel

在电路原理图或系统布局图中，"Panel"通常指的是一个物理单元，它包含了多个电路组件或备。"Panel"通常会通过一个框图来表示，框图内部可能包含了该面板相关的电路组件和连接

AMP

通常指的是放大器（Amplifier）。放大器是电子电路中的一个基本组件，用于增加信号的电压、电流或功率。在原理图中，放大器可以通过不同的符号来表示，这取决于放大器的类型和用途

sensor

指的是传感器，这是一种检测并响应某些类型输入的物理或环境条件（如光、热、运动、压力、湿度等）的设备。传感器的功能是将这些输入转换成电信号，这些信号可以被读取或进一步处理以用于各种应用。

VBUS_EN

通常是指一个使能（Enable）信号，用于控制VBUS电压的开关。VBUS是USB接口中的一个术语，它指的是通过USB端口提供的正电源电压。在USB 2.0中，VBUS通常是+5V的直流电压。这个信号可能是由某个微控制器（MCU）的GPIO（通用输入输出）引脚控制的.

core

指的是中央处理单元（CPU）的处理核心.

TPU（张量处理单元）

• TPU的设计针对特定类型的计算进行了优化，即张量运算。张量是一个可以表示为多维数组的数学对象，在机器学习中用于表示数据和模型参数。
• TPU提供高吞吐量和低延迟的计算，特别适合于执行大规模的矩阵乘法和累加操作，这些操作是深度学习算法中非常常见的。
• TPU通常作为加速器使用，与传统的CPU或图形处理单元（GPU）配合工作，后者处理通用计算任务，而TPU负责执行深度学习模型的训练和推理

VDD18A

"18" 表示电源电压为1.8伏特，而 "A" 可能是用来区分电路中不同的1.8V电源轨

1p8V----1.8V

MIPI

（Mobile Industry Processor Interface）是一个全球性的开放标准组织，它制定了用于移动设备中的接口规范，这些接口包括摄像头、显示器和其他组件.

1. MIPI CSI (Camera Serial Interface): 用于将摄像头模块连接到处理器/控制器。
2. MIPI DSI (Display Serial Interface): 用于将显示屏连接到处理器/控制器。
3. MIPI D-PHY: 一种物理层接口，通常用于CSI和DSI接口。
4. MIPI C-PHY: 另一种物理层接口，提供了与D-PHY不同的调制和编码方案，以实现更高的数据传输率。
5. MIPI M-PHY: 高速物理层接口，用于各种用途，包括UFS（Universal Flash Storage）。
6. MIPI RFFE (RF Front-End Control Interface): 用于控制射频前端设备，如功率放大器、低噪声放大器等。

MIPI_TX_0P 和 MIPI_TX_0N

分别代表MIPI接口中差分信号对的正(p)和负(n)线。在差分信号传输中，数据通过两条互为反相的信号线传输。这种方法可以提高信号的抗干扰能力，因为在接收端可以通过比较正负线上的信号差异来消除噪声。

在MIPI接口的上下文中，这些信号通常用于传输高速数据。例如，在MIPI CSI（Camera Serial Interface）或MIPI DSI（Display Serial Interface）应用中，TX代表传输（Transmit），0P和0N表示第一对差分信号线。如果有多对差分线，它们可能会被标记为 MIPI_TX_1P / MIPI_TX_1N, MIPI_TX_2P / MIPI_TX_2N，以此类推。

差分对的使用是为了减少信号在传输过程中的衰减和电磁干扰，同时允许在较长的距离上以较高的速率传输数据。这在高速和高精度的数据传输，如图像和视频信号处理中，尤其重要。MIPI接口的设计就是为了优化这些应用的性能和可靠性

IR_RST1

这个标识符通常代表一个用于红外（Infrared, IR）组件的复位信号。

复位信号用于初始化或重新初始化硬件设备，将设备恢复到其初始状态或已知的工作状态。在红外组件的情况下，这可能意味着以下几点：

• 清除错误状态。
• 重新同步通信协议。
• 初始化内部寄存器到默认值。
• 准备设备开始新的操作。

IR_MCLK1

是一个标识符，它通常用于指代与红外（Infrared, IR）组件相关的主时钟（Master Clock）信号。

MCLK 或 MCLK1 代表主时钟信号，这是一个提供给电子设备用于同步操作的时钟信号。

RGB_RX0_0P

• RGB 表示这个信号与红绿蓝（Red, Green, Blue）颜色信号相关，这是视频和图像处理中常用的一种颜色模型。
• RX 通常表示接收（Receive）。
• 0 表示这是一组信号中的第一路或者是第一个通道。
• P 和 N 在差分信号对中分别代表正极（Positive）和负极（Negative）。

在视频接口中，差分信号常用于传输高速信号，因为它们能够减少噪声并提高信号的完整性。例如，在数字视觉接口（如DVI或HDMI）中，RGB信号可能会通过多个差分信号对来传输。

如果RGB_RX0_0P是一个差分输入，那么通常会有一个配对的RGB_RX0_0N信号，与之一起形成差分对。差分对通过比较正负信号之间的电压差来传输数据，这样做可以减少由于长距离传输或电磁干扰引起的信号退化。

TP

"Test Point"，指的是一个用于测量或测试的物理点

GND

电路图上和电路板上的GND(Ground)代表地线或零线.GND就是公共端的意思，也可以说是地，但这个地并不是真正意义上的地。

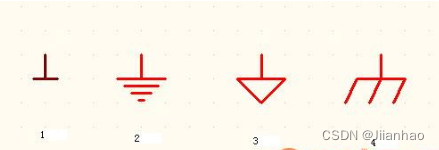

1.一条粗横线：弱电电路的公共参考点；

2.四条长度递减的水平线：正规的接地线（模拟地或者电路地）；

3.倒三角形有时会标有数字：电位参考点，有时会作为接地的参考位置。数字信号的公共参考点（数字接地端）

4.一条横线下方三条向下的斜线：大地或机箱（壳）；

SPK OUT (Speaker Out)

这是指连接到扬声器的输出端口。音频信号从这个端口输出到扬声器，驱动扬声器发声。

Headphone Out

这是耳机输出端口，专为连接耳机而设计，通常具有适合耳机的较低功率输出和阻抗匹配。

AEC (Acoustic Echo Cancellation)

声学回声消除技术 用来减少或消除 由于扬声器输出信号被麦克风再次捕捉而产生的回声。

Mic In (Microphone Input)

这是麦克风输入端口，用于从麦克风接收模拟音频信号。这个端口通常会提供一定的电源（比如偏置电压），以供电容式麦克风使用。

DMIC In (Digital Microphone Input)

数字麦克风输入端口用于接收数字麦克风的信号。数字麦克风内置有模拟-数字转换器（ADC），因此它们直接输出数字音频信号，这些信号可以通过I2S（Inter-IC Sound）或类似的数字音频接口直接传输到音频处理器或数字信号处理器（DSP）。

lane（通道）

通常指的是数据传输的一个物理路径或逻辑路径。：

PCIe: 在PCIe技术中，lane指的是一对差分信号线，一个用于发送数据，另一个用于接收数据。每个lane都是一个全双工的数据传输路径，可以同时进行发送和接收操作。PCIe接口可以由多个lane组成，例如x1、x4、x8、x16等，这里的x表示lane的数量
