一、需要解决哪些问题
我们要设计一个电池，首先要考虑以下三个问题：
1.锂电池充电分为几个阶段，每个阶段都做了什么？
2.充电过程中有哪些保护措施？
3.是否涉及高低电平转换？
4.如何通过机械开关实现供电和断电？
那么下面我将从这几个问题来针对性的讲解。
二、回答问题
以下几个回答借鉴了大佬们的回答：
3.7V锂电池供电系统设计（含充电、保护、供电及电源切换电路器件选型和原理图）_电池供电电路-CSDN博客
1.锂电池充电分为几个阶段，每个阶段都做了什么？
锂电池充电分为涓流充电、恒流充电、恒压充电以及充电终止。
锂电池充电方式是限压恒流，都是由IC芯片控制的。典型的充电方式是：
先检测待充电的电池的电压，如果低于3V，先进行预充电，充电电流为设定电流的1/10，电压升到3V后，进入标准充电过程。标准充电过程为：以设定电流进行恒流充电，电池电压升到4.20V时，改为恒压充电，保持充电电压为 4.20V。此时，充电电流逐渐下降，当电流下降至设定充电电流的1/10时，充电结束。
2.充电过程中有哪些保护措施？
可充型锂电池都会连接一块充放电保护电路板（常简称保护板）来保护锂电池的安全。
保护类型有：过充保护和过压保护，还有短路保护
那么保护电路怎么画呢？一般是设计一个自恢复保险丝、浪涌二极管
（1）自恢复保险丝选型--过流保护
在选择自恢复保险丝的时候，需要确定选择熔断电流多大，那么就得去看所有负载的说明书，把全部工作电流加起来。比如我之前做的这个模块V1.0：
并且要给一点裕度，这里410不能就410，得选500mA以上的保险丝。这个也叫电路的功耗，最简单粗暴的估计方法。
（2）浪涌二极管选型--过压保护
选择浪涌二极管就要考虑到参数选择，分别有以下三个参数，参考了链接：https://blog.csdn.net/u010783226/article/details/146253237
工作电压（VRWM）
- 定义：TVS可长期稳定工作的最高电压。在VRWM下，TVS处于截止状态，漏电流极小（通常<100nA）。
- 关系：VRWM < VBR，通常取VRWM ≈ 80%~90% VBR。
击穿电压（VBR）
- 定义：TVS进入雪崩击穿的阈值电压，一般指通过1mA电流时的电压值，测试时间需≤400ms以避免器件损坏。
- 范围：规格书中标为VBR_min~VBR_max，设计时需确保VBR_min > 系统最大工作电压，例如若系统最大电压为30V，则选VBR_min≥32V
钳位电压（VC）
- 定义：施加峰值脉冲电流（如8/20μs波形）时，TVS两端的最大限制电压。
- 关系：VC > VBR，且必须满足VC < 被保护电路的耐受电压。例如，若芯片耐受电压为50V，则选VC_max ≤45V。
系统正常工作峰值电压 < VRWM < VBR < VC< 被保护电路的耐受电压

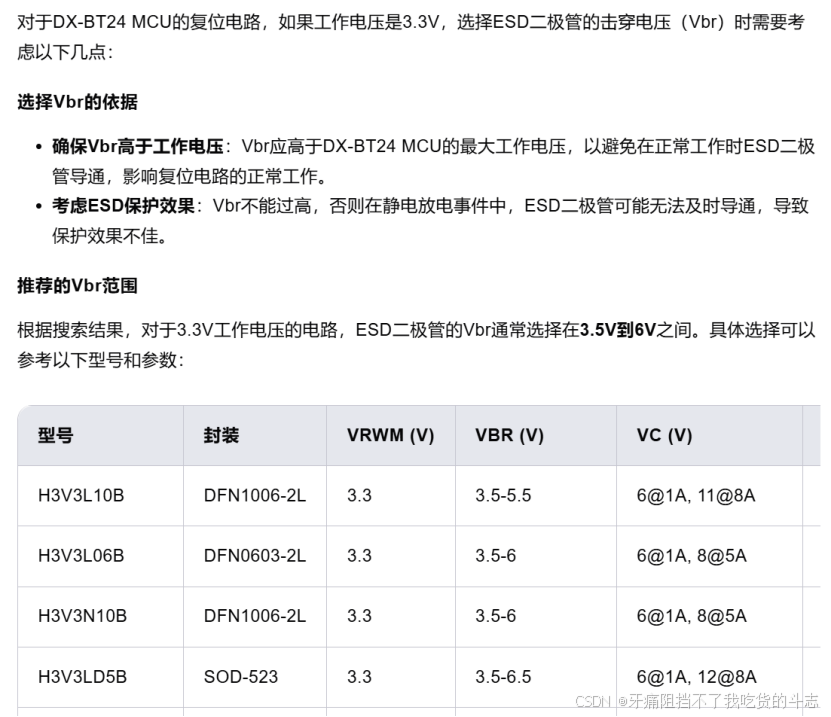

看我的锂电池，充满电的情况下电压是多少？我这里是3.3V，那就选择VRWM在3.3的，VBR选择大于3.3到6之间的。这里问了一下AI，选择理由如下：
3.是否涉及高低电平转换？
这里我们使用的MCU里面就已经有电压转换了，所以暂时不需要。但如果遇到需要转换成指定电压的情况，就要考虑用LDO（低压差线性稳压器）还是用DCDC（直流转直流电源）。参考了大佬电源芯片选择DC/DC还是LDO？_8v的稳压用ldo还是dc-dc-CSDN博客
（1）LDO和DCDC的优劣
LDO就是针对压差小，效率要求不高的环境，并且只能降压，输出电流和输入电流差不多，外围电路少，简单；
而DCDC可以解决压差大的电路，效率很高，既可以升压也可降压，静态电流小，但是外围电路复杂，成本高。总结就是升压只能选择DCDC，但是降压可以根据实际情况选择LDO还是DCDC。
（2）针对降压的情况，有哪几种DCDC变换方式，他的内部结构是怎样的，从输入电压怎么推导输出电压（这个电路图是要背的）

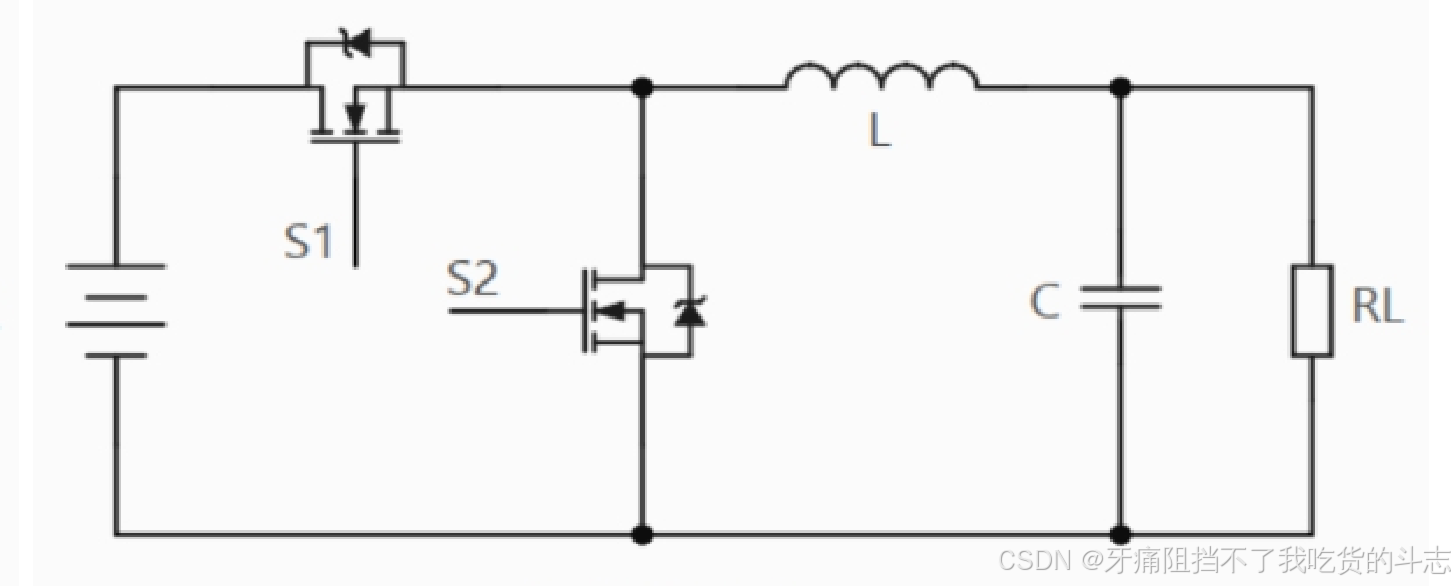

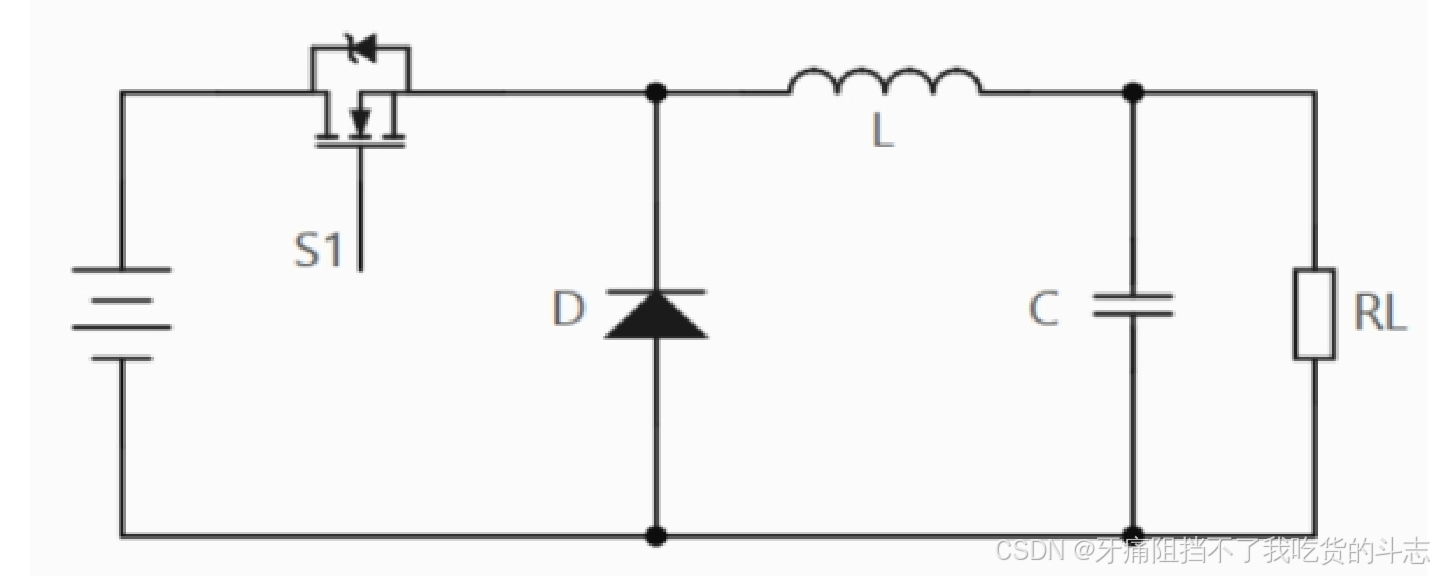

降压型(Buck)转换器按整流方式不同，分为异步整流型Buck和同步整流型buck：（借用了别人的图，有侵私我删）

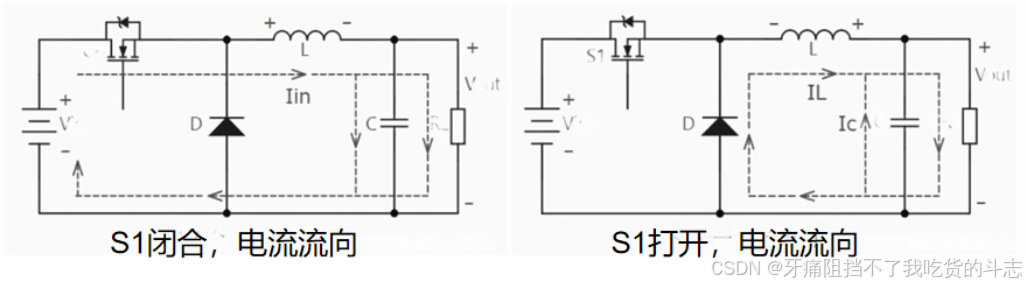

当开关管S1闭合时，电感L被充磁储能，流经电感的电流线性增加，同时给电容C充电，给负载RL提供能量，此时Vout电压缓慢上升，若S1一直闭合则最终Vout会近似等于Vin电压(S1有耗损压降): 当开关管S1关断时，储能电感L续流放电，电感电流L线性减少，输出电压Vout靠输出电容C放电，Ic以及减小的电感电流L维持缓慢下降，若S1一直保持关断，则Vout会最终降至0V;

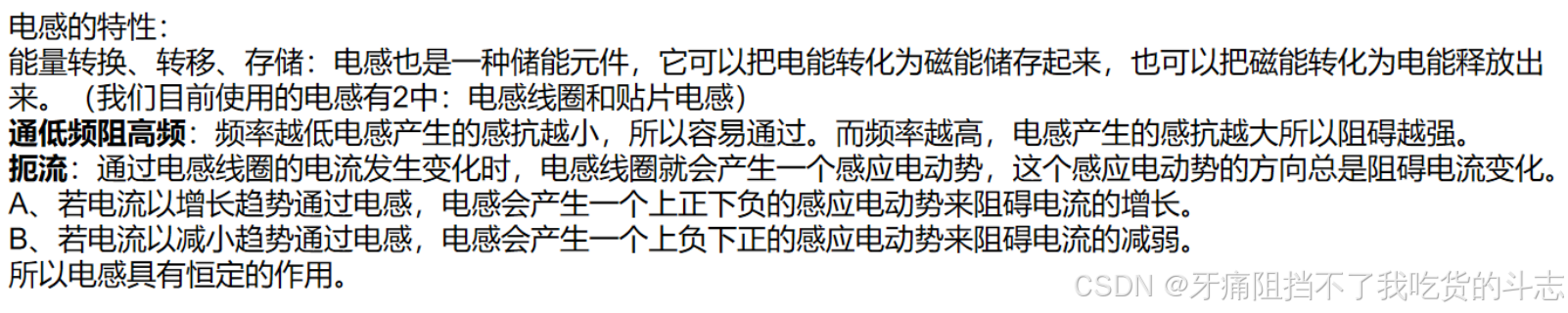

插一句：电感的特性如下（很重要）
同步和异步的区别和特点：
同步和异步的区别从外部来看是同步的没有二极管。
BUCK的输出电流是分成两个部分的，一个部分是来自电源，一个部分是来自异步电路中的电感续流，电感起到一个续流的作用，同步电路把异步中的二极管用一个内置的MOSFET给替代了，但是这个MOSFET的开和关需要芯片内部额外的控制电路来保持和开关MOSFET的相位关系。
从性价比、可靠性和高电压输出场景表现，优先选择异步BUCK电路。从功耗、效率和非连续工作场景噪声表现，优先选择同步BUCK电路。
（3）LDO和DCDC的效率计算公式
LDO：效率=输出电压/输入电压
例:5V→3.3V，效率仅66%，剩余电压全变热量!
DCDC：效率=输出功率/输入功率

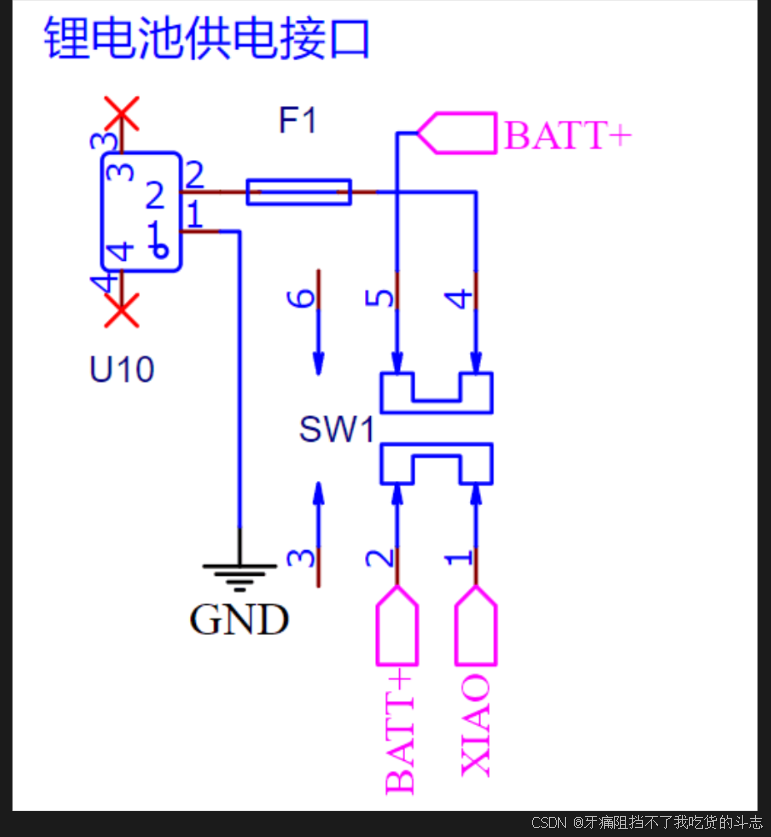

4.如何通过机械开关实现供电和断电？

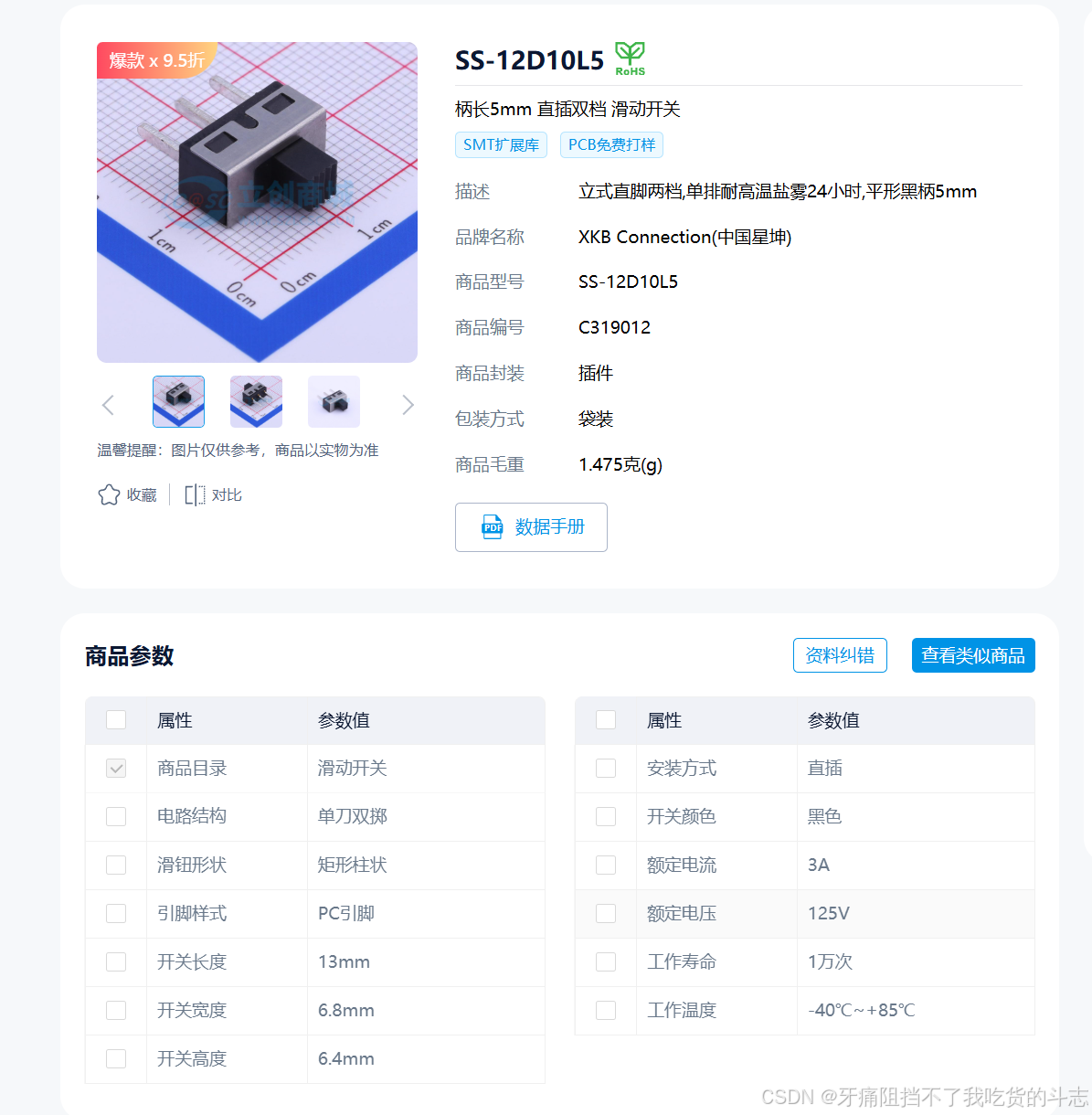

这个就比较简单了，主要看机械开关的工作电压和工作电流，必须要超过之前算出来的工作电流。
这个显然满足条件，但是这个封装属于插件，注意最好选择SMD封装，就是贴片的，这样体积更小。

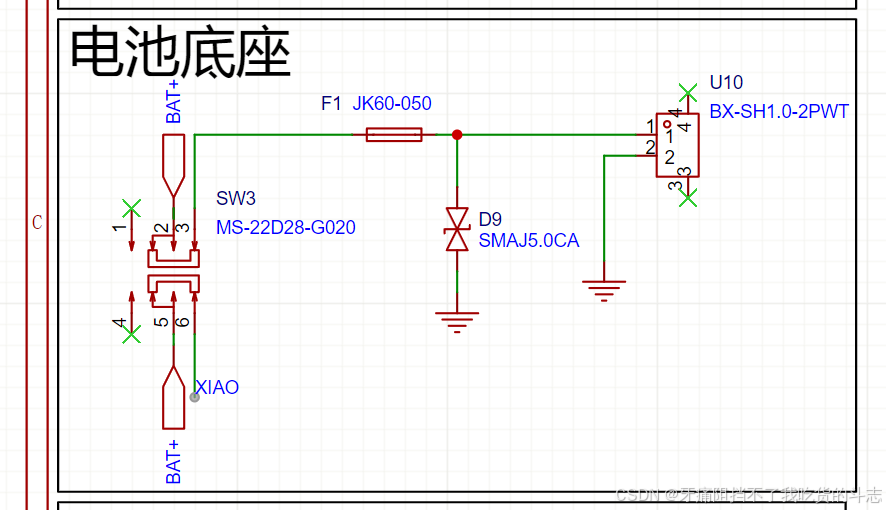

三、实际电路
完结撒花！都看到这里了！不点个关注吗？主页还有更详细的教程哦！🥺🥺🥺
