【手把手教百分百会】DCDC电路讲解：BUCK/BOOST/BUCK-BOOST/反激电路重点知识讲解和实际应用

DC-DC 电源是将一个固定的直流电压变换为可变的直流电压的电路，也称为直流斩波器，有 BUCK（降压）、BOOST（升压）、BUCK-BOOST（升降压）和反激等多种拓扑结构。其工作方式主要有 PWM 波 “定频调宽” 和 PFM 波 “定宽调频” 两种，一般采用 PWM 波控制开关管的通断。

一、LDO和DCDC区别

• LDO

外围器件少，电路简单，成本低，负载响应快，输出纹波小；效率低，输入输出压差不能太大；
只能降压;噪声小，最低的静态电流，分为可调和固定型；目前最大的LDO为5A。

• DC-DC

外围器件多，电路复杂，成本高；负载响应慢，输出纹波大；效率高，输入电压范围宽泛；支
持降压和升压；输出电流高，功率大；开关噪声大。一般都是可调型，通过FB反馈电阻调节;

二、DCDC电路详细讲解

BUCK 电路

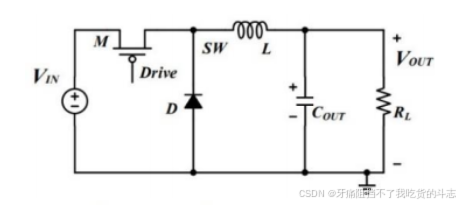

开关管闭合时，能量一部分储存在电感L中，一部分供给输出;
开关管断开时，L通过二极管为输出端提供能量。

• 原理 ：BUCK 变换器是降压式变换器，输出电压小于输入电压。当晶体管 M导通时，二极管D截止，电流经电感流向负载，电感储存电能；当 M断开时，二极管导通，电感释放磁能，为负载提供能量。输出电压平均值 Vo=Vi×D，其中 D 为 PWM 波的占空比。

• 特点 ：电路简单，效率高，输出电压与输入电压极性相同。

• 应用 ：常用于需要降低电压的场合，如笔记本电脑的电源适配器、LED 驱动电源等。

BOOST 电路

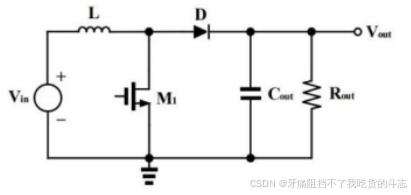

当开关管导通的时候，输入的电压对电感充电。
当开关管关断时，电感有感应电压，输入的能量和电感能量一起向输出提供能量，此时二极管导通，因此这时候输出的电压肯定就比输入的电压高，从而实现升压。

• 原理 ：BOOST 变换器是升压式变换器，输出电压大于输入电压。当 MOSFET 导通时，电感储存能量，电流流过电感和 MOSFET，二极管不导通；当 MOSFET 关断时，电感释放能量，产生高电压使二极管导通，电流流过二极管和负载。输出电压平均值 Vo=Vi/(1-D)，D 为占空比。

• 特点 ：输出电压高于输入电压，极性相同。

• 应用 ：适用于需要提升电压的场合，如手机充电器、荧光灯逆变器等。

BUCK-BOOST 电路

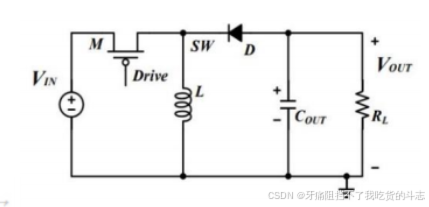

开关管导通，二极管D反向截止，电感器储能。

开关管断开，电感存储的能量通过二极管传给输出端。

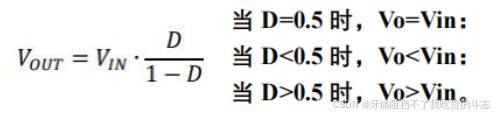

• 原理 ：BUCK-BOOST 变换器是一种升降压式变换器，输出电压既可低于也可高于输入电压，但输出电压的极性与输入电压相反。当开关管导通时，输入电流流过电感直接到地，输出主要由电容放电维持；当开关管关闭时，电感电流从地流向负载和电容，并流经二极管回到电感。由伏秒平衡原理得 Vo=-Vi×D/(1-D)，当占空比 D 大于 1/2 时，输出电压绝对值大于输入电压，反之则小于输入电压。

• 特点 ：电路结构相对复杂，输出电压极性与输入相反，可通过调节占空比实现升降压。

• 应用 ：在一些需要灵活调节输出电压且对极性要求不高的场合应用较多，如汽车电子中的电源管理系统等。

反激电路

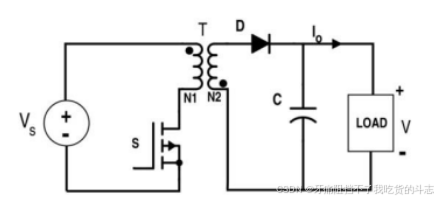

当功率开关管S导通时，电压将加在变压器T的初级绕组N1上，并将能量储存在初级绕组中，初级绕组同名端上为正电压，次级绕组的同名端和初级绕组相反，因此次级绕组输出的电压极性会使得整流二极管D截止，滤波电容C向负载供电;

当功率开关管S关断时，初级绕组N1会产生反向的电动势，次级绕组N2上的电压极性也会发生相应的改变，从而使输出端整流二极管D得到正向偏置而导通，初级绕组里的能量将传递至次级，对负载端供电。

• 原理 ：开关管与变压器原边串联，当开关管导通时，原边电流线性上升，能量储存在变压器磁芯中，负载由副边续流二极管和输出电容供电；当开关管截止时，原边电流切断，副边通过变压器的互感作用，将原边储存的能量传递给负载。

1.输出可以为正或为负，由线圈和二极管的极性决定。
2.输出电压可以大于或小于输入电压，由匝数比决定。
3.增加次级绕组和电路可以得到多个输出。

• 特点 ：实现了输入输出的电气隔离，可在较宽的输入电压范围内提供稳定的输出电压， 输出电压极性可灵活配置 。

• 应用 ：常用于需要电气隔离的场合，如通信电源、工业控制电源等。

总结

BUCK、BOOST、BUCK-BOOST 和反激电路都是常见的 DC-DC 变换电路拓扑结构，各自具有不同的特点和适用场合。在实际应用中，需要根据具体的电源需求和系统要求，选择合适的电路拓扑结构，以实现高效、稳定的电源转换。
