【手把手教百分百会】示波器的补偿是什么？DM40补偿调节原理讲解

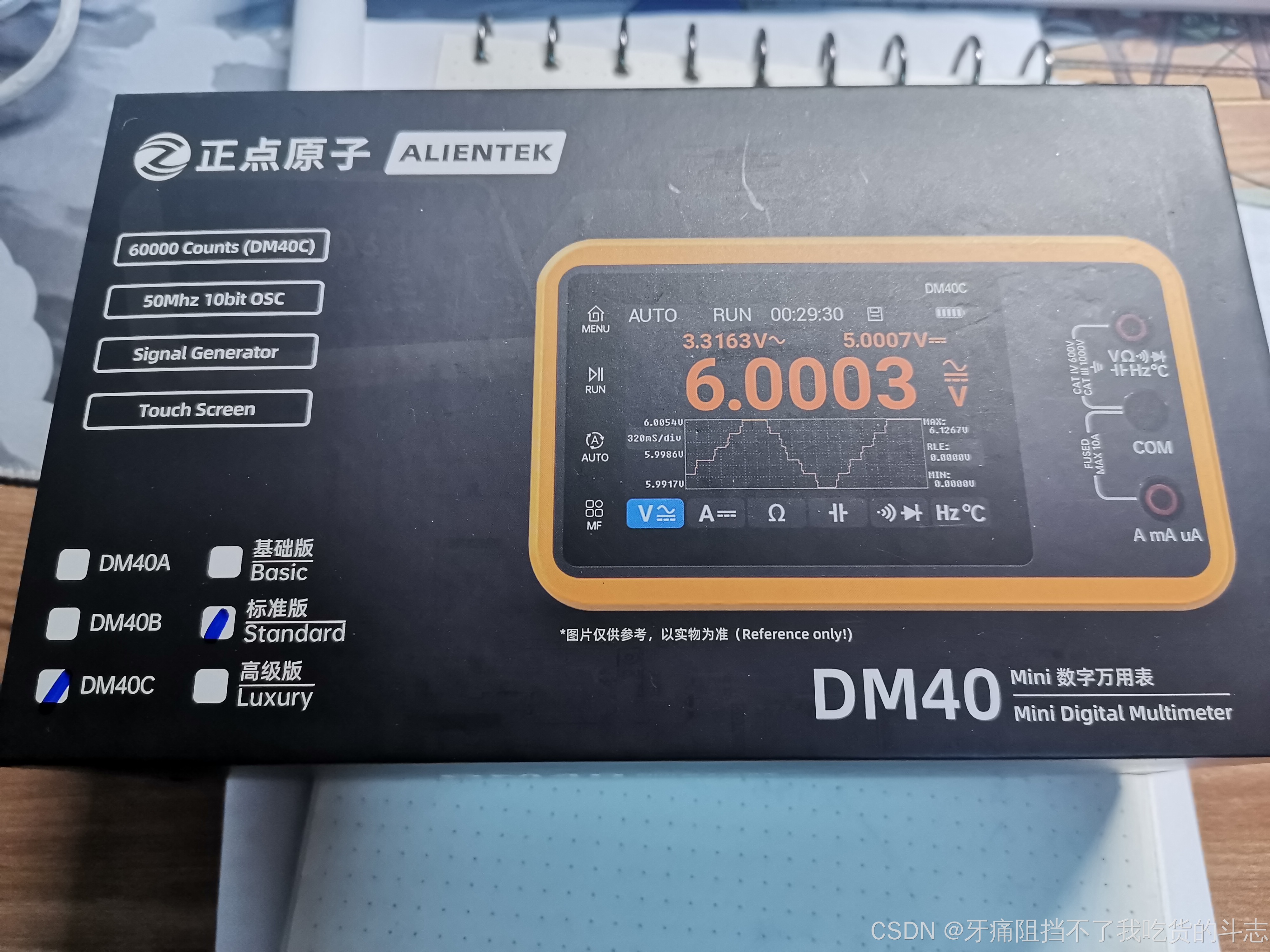

最近拿到了一个比较先进的万用表示波器一体的东西：正点原子DM40

万用表的演示比较简单，但是示波器和信号发生器这里稍微有点问题。

1.各种线的认识

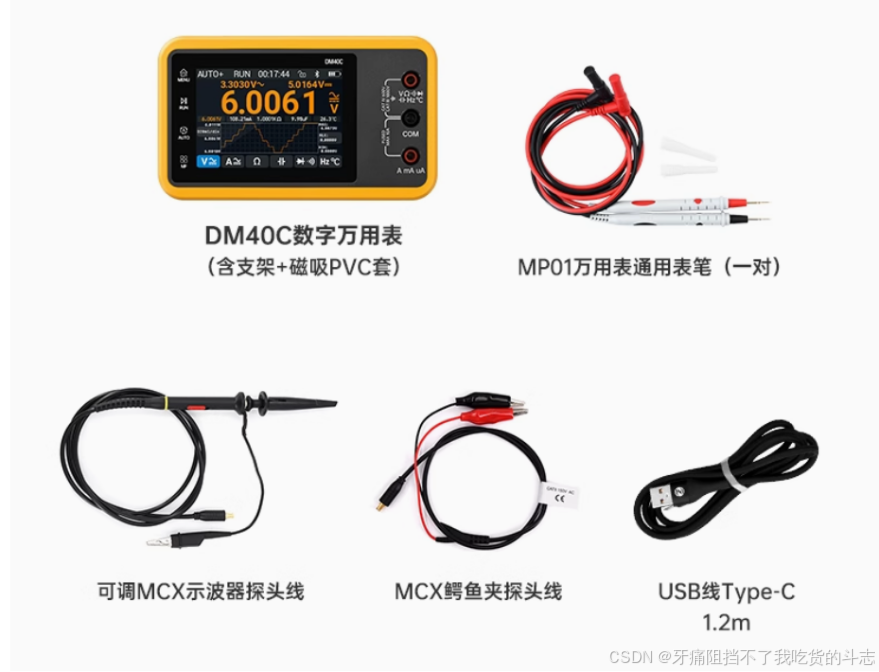

首先认识一下各个线

2.万用表的使用

万用表的使用超级简单，和 普通的万用表是一样的用法，就是电压和电流是不同的接口而已。

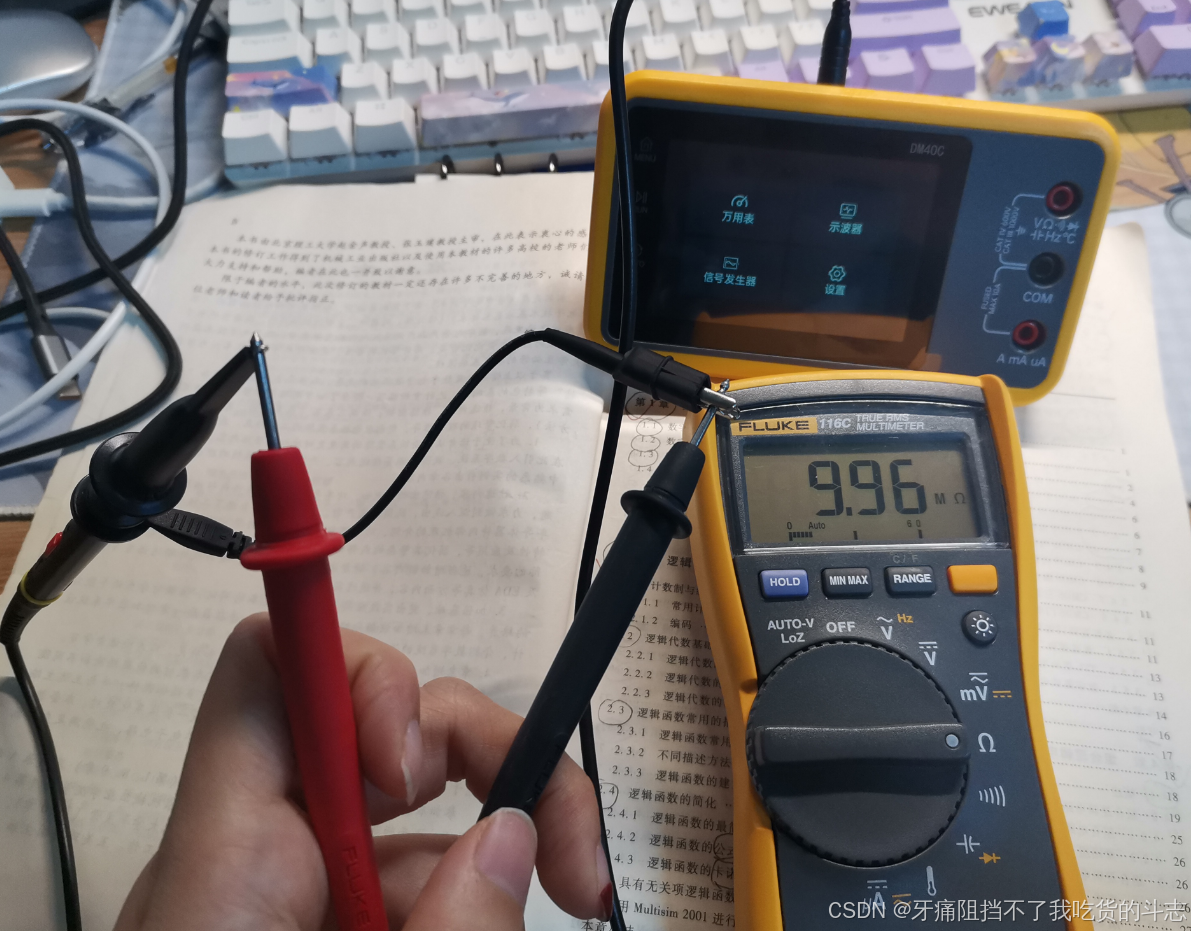

我这个电压是3.3V左右，可以看到精度非常高。

3.示波器补偿调节

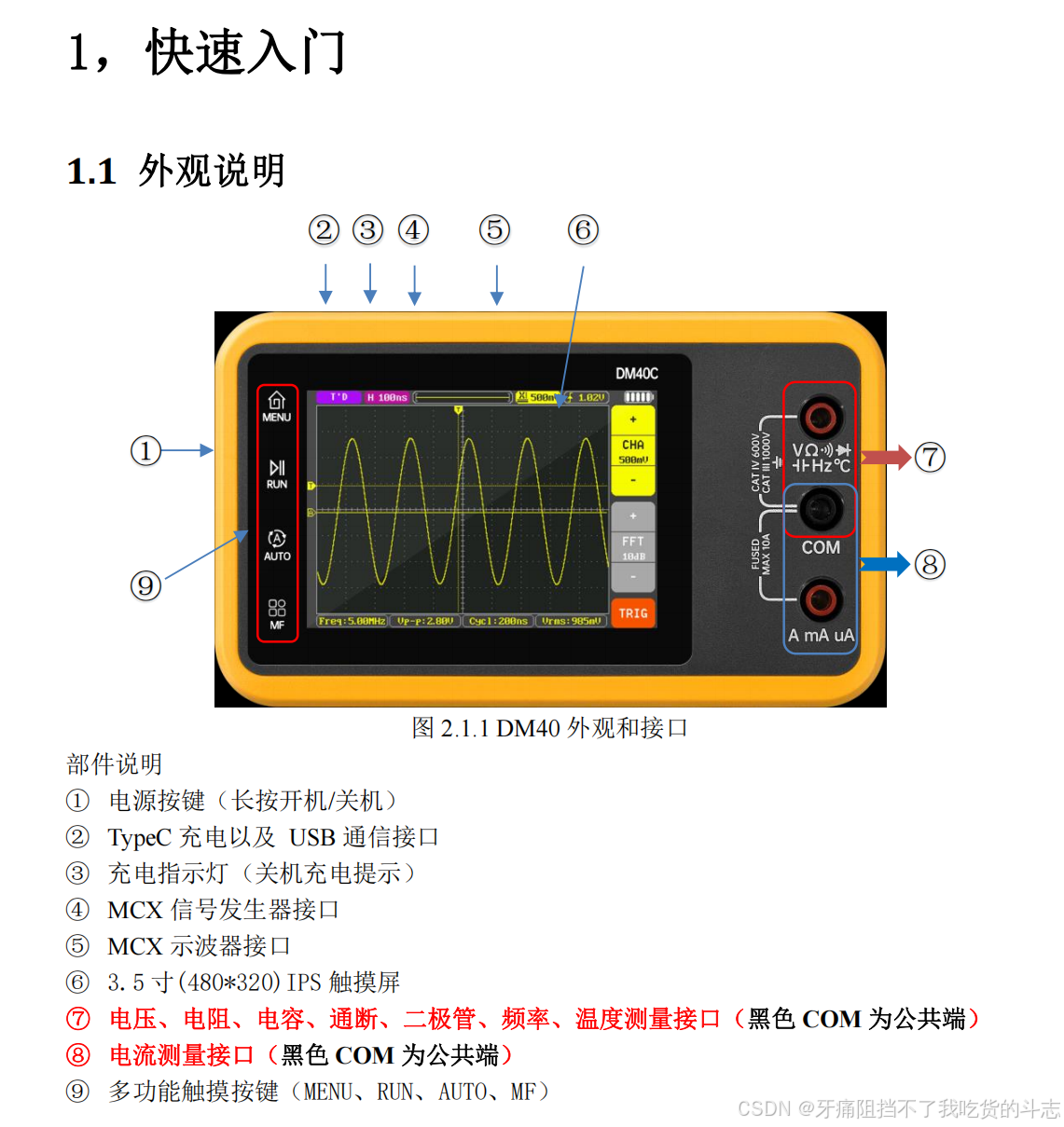

在示波器的演示中，按照说明书里面写的，需要插进4和5号口

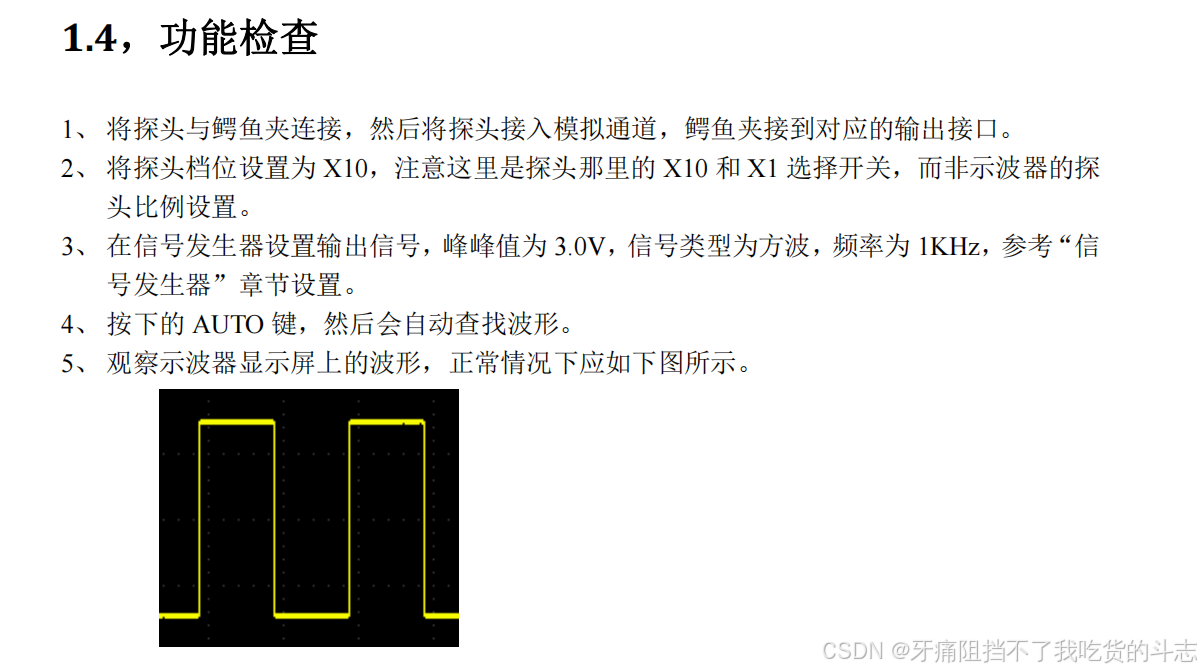

再按照说明书的步骤进行检查

接成这样：

示波器前置检查

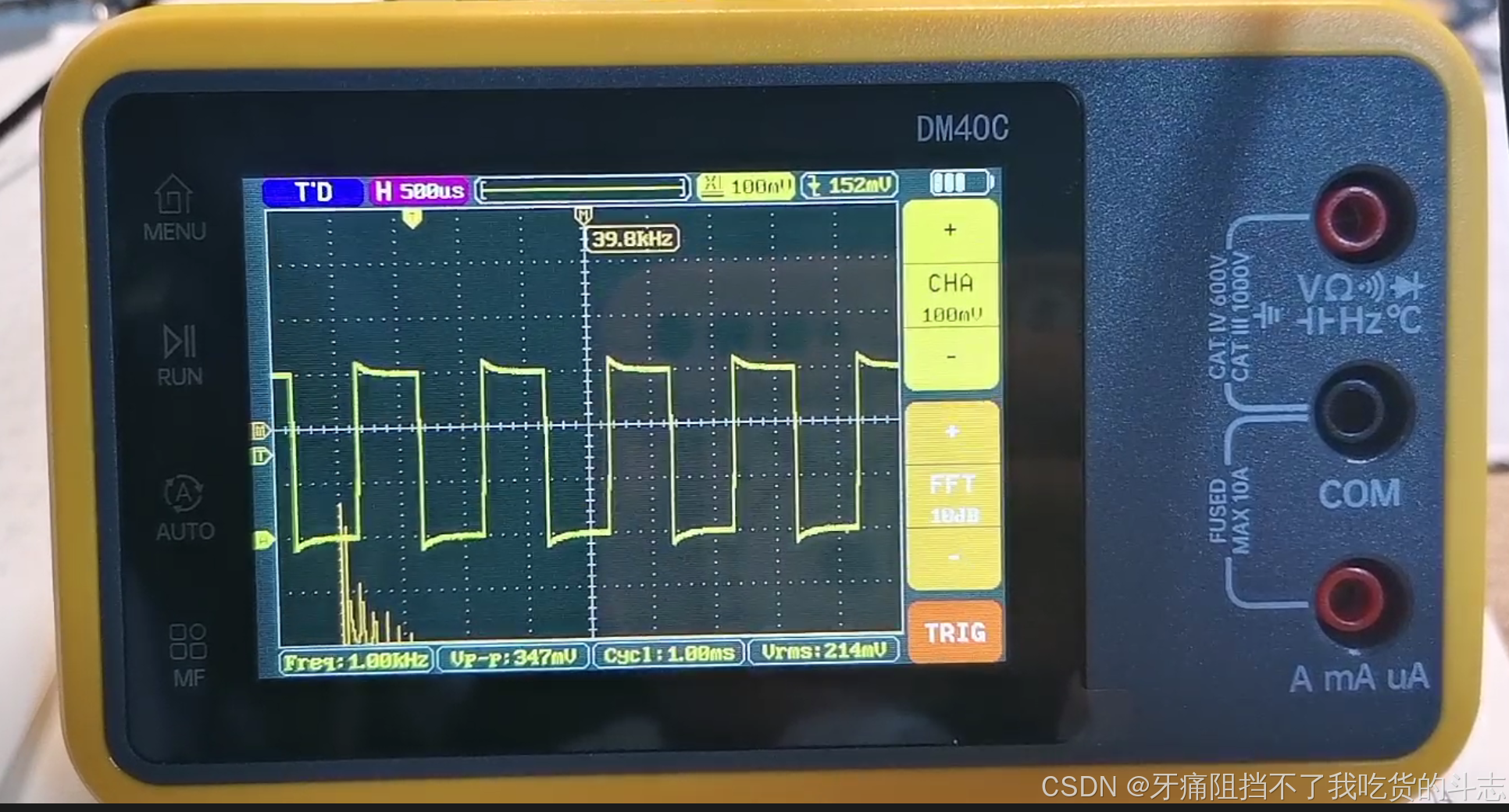

可以看到屏幕上会出现这种波形

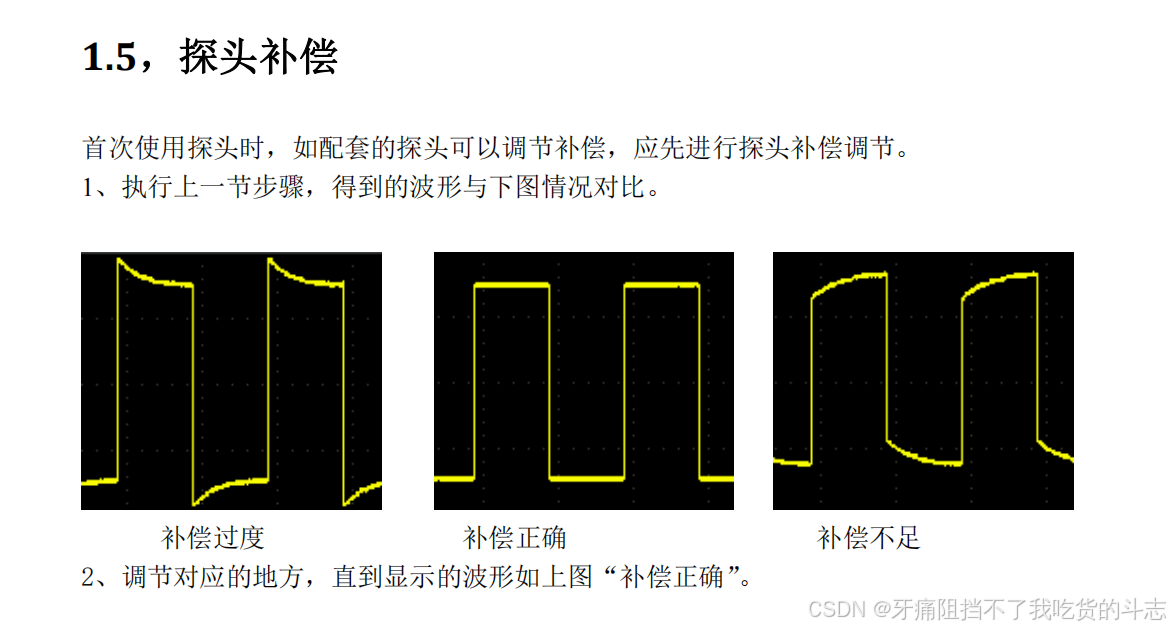

再去查找说明书

这里引入了一个概念叫补偿。翻遍了各种书都没看到补偿这个地方，于是我去网上查了一下，果然还是有大神知道什么是补偿，其实就是示波器内部的电阻以及寄生电容的影响。

在使用示波器进行信号测量时，我们期望探头能够准确地将被测信号传递给示波器，而不对被测电路产生影响。然而，实际情况并非如此理想。探头与示波器的输入特性相互作用，会对测量结果产生影响，这就需要我们对探头进行补偿。

示波器输入电阻与探头电阻的分压效应

（一）电阻分压原理

在探头与示波器连接时，探头电阻（R1，即探头串联电阻）与示波器输入电阻（Rin）共同构成一个电阻分压网络。信号通过探头传递到示波器时会被分压，分压后的信号电压（Vout）与原始输入信号电压（Vin）之比即为衰减比（A）。

公式表示为：

根据衰减比的不同，探头可分为 1X、10X、100X 等不同档位。以 10X 探头为例，其典型衰减比为：

（二）分压效应的影响

这种分压效应会导致信号在传递过程中被衰减，影响测量的准确性。因此，在实际测量中，我们需要通过探头补偿来校正这种分压效应，确保测量结果能够准确反映被测信号的真实情况。

示波器输入电容与 RC 低通滤波器效应

（一）输入电容的产生

示波器的 BNC 输入接口在设计上需要同时传输信号与地（GND），这使得信号与地之间形成了一定的电容，即示波器的输入电容（Cin）。该电容的典型值约为 12pF 至 15pF，如 STO1104C 示波器的输入电容为 14pF。

（二）RC 低通滤波器效应

探头电阻（R1）与示波器输入电阻（Rin）共同构成分压网络的同时，与示波器输入电容（Cin）一起形成一个 RC 低通滤波器。该滤波器会对信号的频率特性产生影响，限制信号的传输频率范围。

RC 低通滤波器的截止频率（f_c）可以通过以下公式计算：

其中，R_total 为探头电阻与示波器输入电阻的总和，对于 10X 探头，R1 = 9MΩ，Rin = 1MΩ，因此代入截止频率公式：

这意味着，频率高于 126.4kHz 的信号在通过该滤波器时会被衰减，导致测量得到的信号波形失真，无法准确反映被测信号的真实特性。

探头补偿的原理与公式

（一）补偿电容的作用

为了解决 RC 低通滤波器带来的信号失真问题，探头中加入了补偿电容（Cp）。通过调节补偿电容的大小，可以在较高频率范围内保持探头与示波器之间的正确衰减比，确保信号的传输准确性。

补偿电容的工作原理基于以下公式：

该公式表明，当补偿电容（Cp）与探头电阻（R1）、示波器输入电阻（Rin）和输入电容（Cin）满足上述关系时，探头在高频率下能够保持与低频率相同的衰减比，从而消除 RC 滤波器引起的信号失真。

（二）可变电容的调节

由于不同示波器的输入电容（Cin）存在差异，为确保探头能够适应不同示波器，探头设计中引入了可变电容。通过调节探头上的可变电容，可以改变补偿电容的值，使探头适用于不同示波器的输入电容参数，实现通用性。

探头补偿的实施方法

（一）校准信号的使用

示波器通常会提供一个 1kHz、5V（或以下）的方波信号作为探头补偿校准的信号源。该信号具有稳定的频率和幅度，适合作为校准标准。

（二）调节方法

• 连接探头与校准信号 ：将探头的 BNC 接头连接到示波器的通道 1，另一端连接到方波信号输出端口。

• 观察波形畸变情况 ：在示波器屏幕上观察方波信号的波形。若波形出现补偿过度或补偿不足的情况，则需要进行调节。

  • 补偿过度的波形 ：表现为波形上升沿出现过冲，即波形在达到峰值后产生一个向上的尖峰。

  • 补偿不足的波形 ：则表现为波形上升沿出现下冲，即波形在上升过程中有一个向下的凹陷。

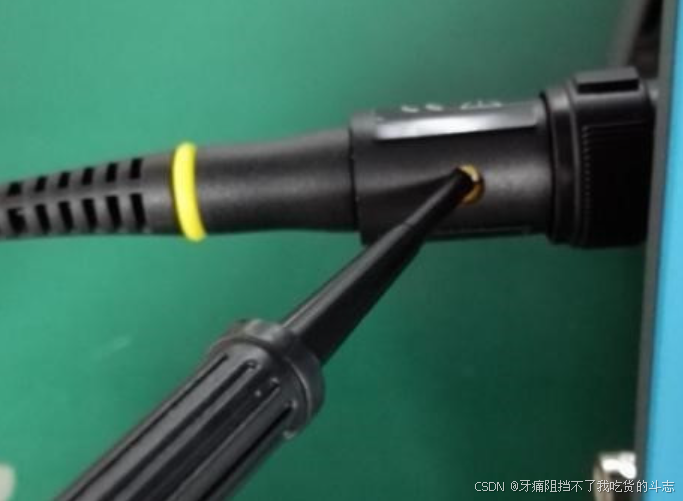

• 使用调节工具调整补偿电容 ：使用探头上的调节棒或螺丝刀，轻轻拧动探头螺丝孔内的螺丝，调节补偿电容的大小。调节过程中，实时观察示波器屏幕上的波形变化，直至得到一个平滑、无畸变的方波波形，即表示探头补偿完成。

那么话又说回来，我们的这个示波器自带电阻是多少：

所以就需要用螺丝刀调节，我这个波形本来就属于补偿过度，用螺丝刀调了以后就好啦！

完结撒花！
