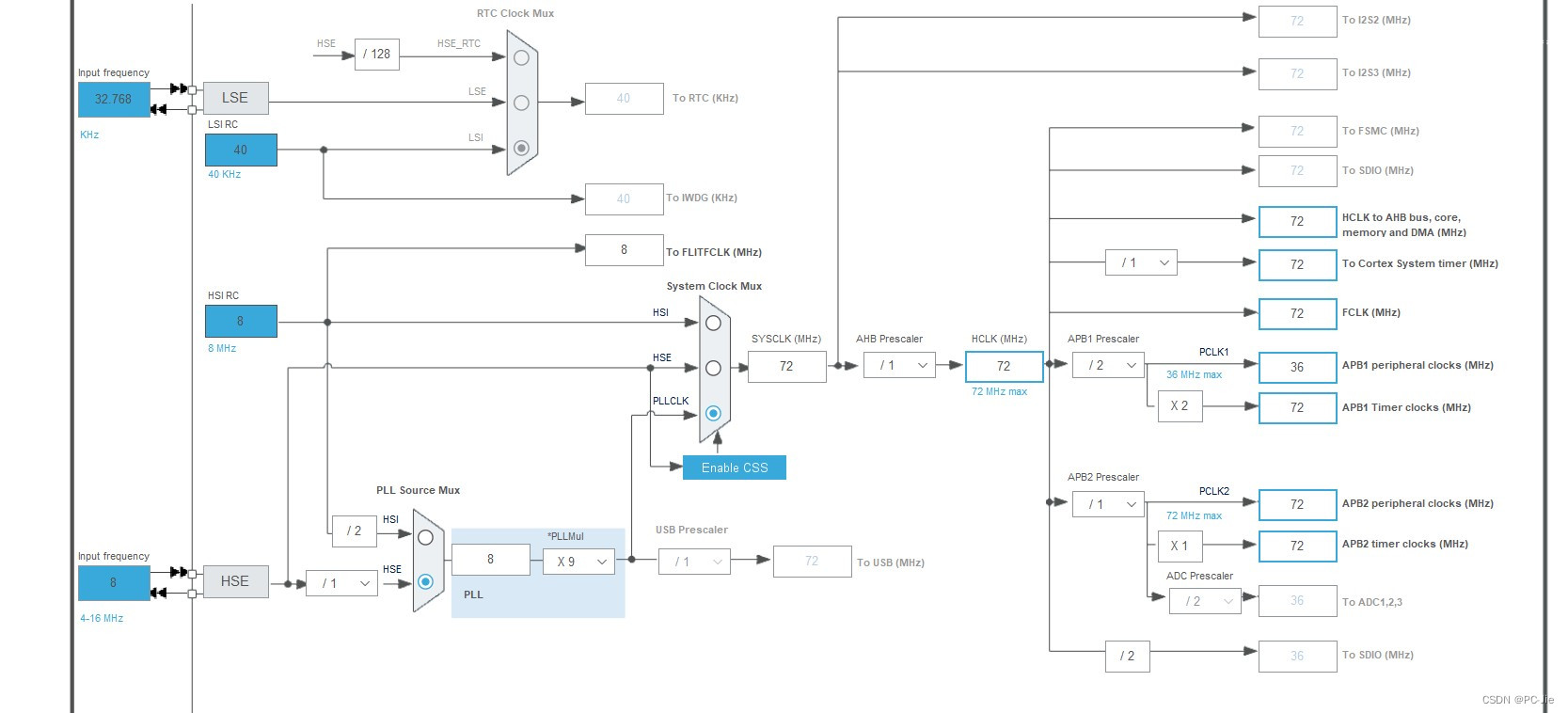

第一步：配置时钟

我用是stm32f103zetx

第二步：打开串口进行配置

以UART1为例子

1.MODE选异步通信------Asynchronous

Ⅰ、MODE中 Synchronous 为同步通信

2.Parameter Settings未进行配置，默认即可

3.NVIC Settings，enable选√

4.DMA Settings,add上usart1-rx和usart1-tx（到时候正常选择就行）

5.DMA Request Settings

① mode选为normal（还有一个Circular）

Normal：当一次DMA数据传输完后，停止DMA传送，也就是只传输一次

Circular：传输完成后又重新开始继续传输，不断循环永不停止

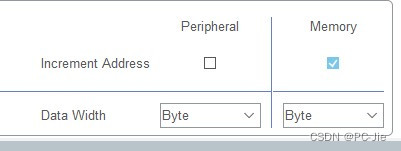

② 选Memory----Byte

这个Increment Address的第一类外设地址寄存器

第二类内存地址寄存器

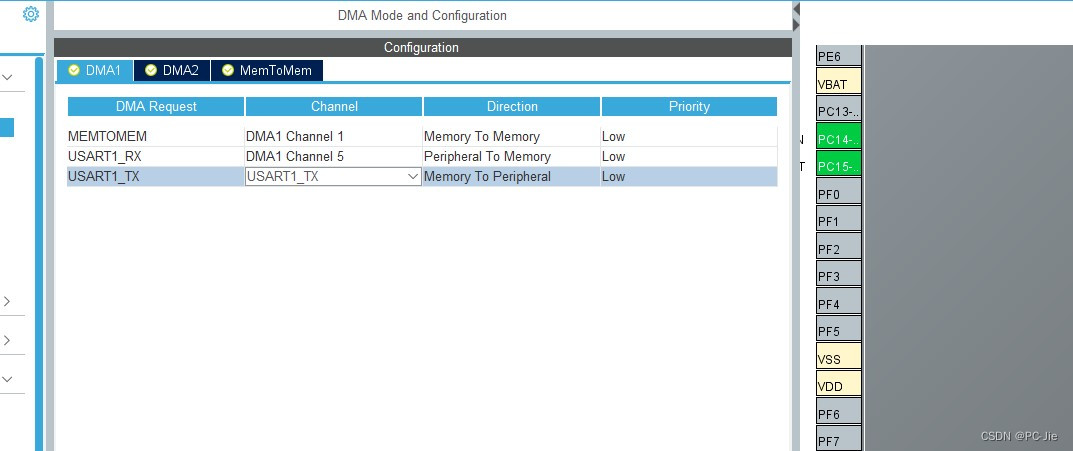

第三步：DMA配置

在第二步配置完串口后我们就可以不配置dma，因为cube已经给我们配置好了。

DMA有四种传输方向：

外设到内存 Peripheral To Memory

内存到外设 Memory To Peripheral

内存到内存 Memory To Memory

外设到外设 Peripheral To Peripheral

-----------------------------------------------到此就完美了------------------------------------------------------

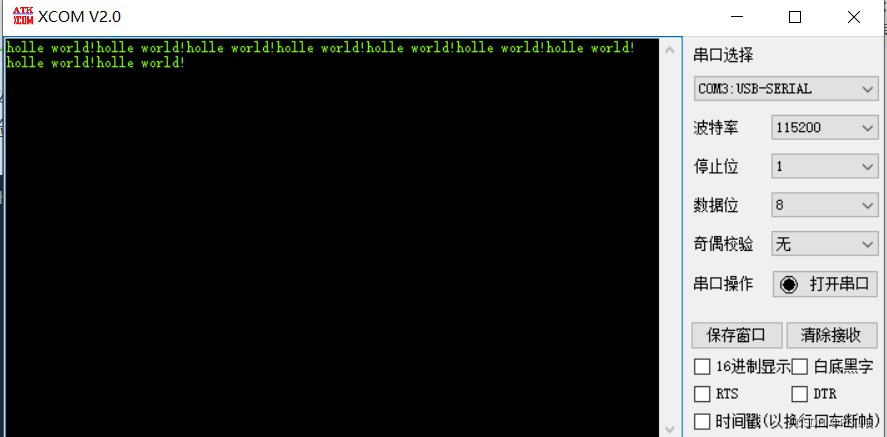

第四步：实地检验

定义一个数组，随便写点什么存在数组中，然后whlie（1）中调用usart1-DMA 的相关函数进行传输验证是否正确

while (1)
  {
    /* USER CODE END WHILE */
		HAL_UART_Transmit_DMA(&huart1,buf,sizeof(buf));
    HAL_Delay(1000);

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}
