示波器的使用及利用示波器绘制李萨如图形

示波器的使用及利用示波器绘制李萨如图形

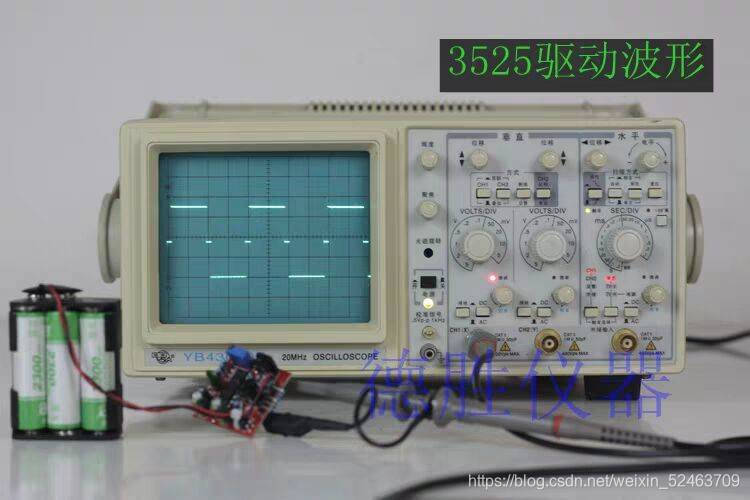

具体已国产绿林YB43020B模拟示波器为例

—、 实验原理：

1. 示波器的基本组成部分：示波管、竖直放大器、水平放大器、扫描发生器、触发同步和直流电源等。
   2）模拟示波器采用的是模拟电路（示波管，其基础是电子枪）电子枪向屏幕发射电子，发射的电子经聚焦形成电子束，并打到屏幕上。屏幕的内表面涂有荧光物质，这样电子束打中的点就会发出光来。
2. 李萨如图形的基本原理：如果同时从示波器的x轴和y轴输入频率相同或成简单整数比的两 个正弦电压，则屏幕上将呈现出特殊形状的、稳定的光点轨迹，这种轨迹图称为李萨如图形。李萨如图形的形成规律为：如果沿x，y分别作一条直线，水平方向的直线做多可得的交点数为N，竖直方向最多可得的交点数为N，则x和y方向输入的两正弦波的频率之比为 f：f=N：N。

二、 实验仪器：
示波器、函数信号发生器。
三、 实验具体操作（简单分为五步）
自动扫描——旋钮居中——交流（AC）耦合——垂直触发——电平调节
1.自动扫描：按自动键，使“扫描方式”选“自动”扫描，以便无信号输入时产生水平亮线。

2.旋钮居中，使用前，先将常用旋钮放在中间位置（旋钮上白色刻线朝正上方）
如“辉度”（波形亮度）、 “聚焦” （清晰度）和“↑↓垂
