示波器李萨如图形的调节

最新推荐文章于 2025-03-03 11:32:09 发布
最新推荐文章于 2025-03-03 11:32:09 发布
阅读量1.6w 收藏
点赞数
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/carrylisten/article/details/111597290
版权

1、打开示波器，首先要将示波器调试。

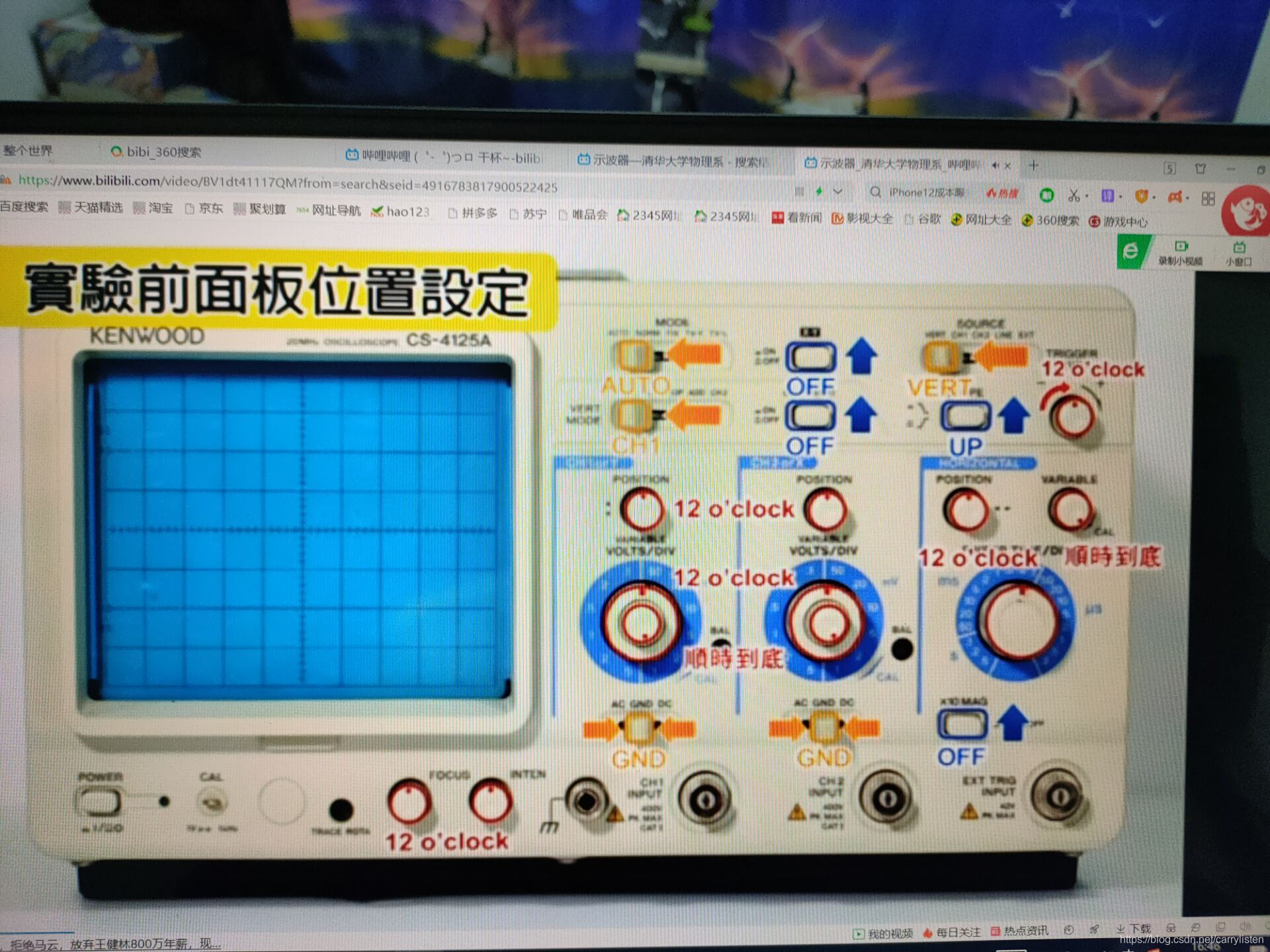

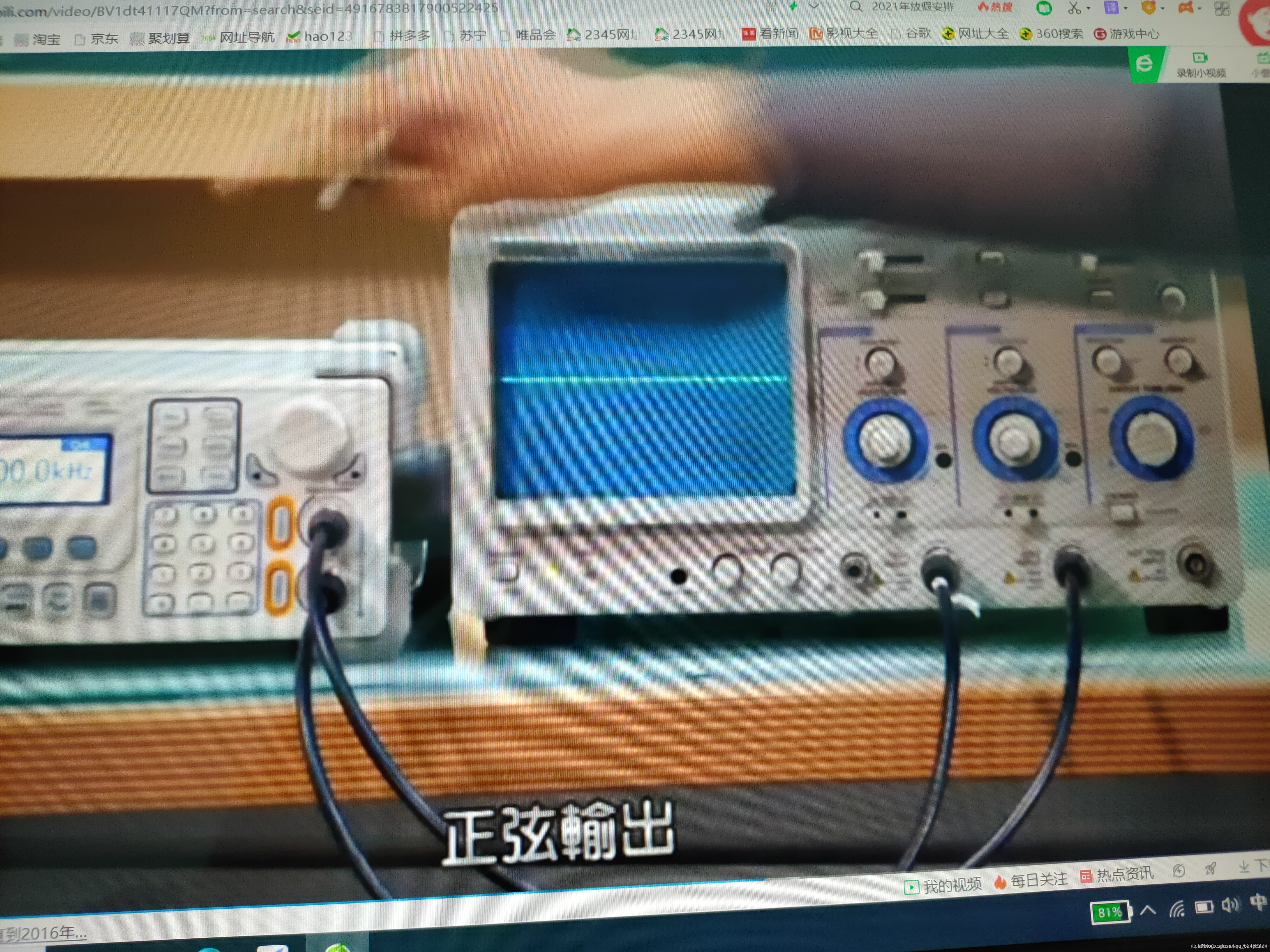

红色笔头输入，黑色接地以下是示波器调试按钮的操作在这里插入图片描述调试好之后将示波器与信号接收器连接，并按下表示与1、2接口连通的按钮。

在这里插入图片描述将信号波调成正弦波，注意，不要调节大的按钮，微调晓得微调按钮。

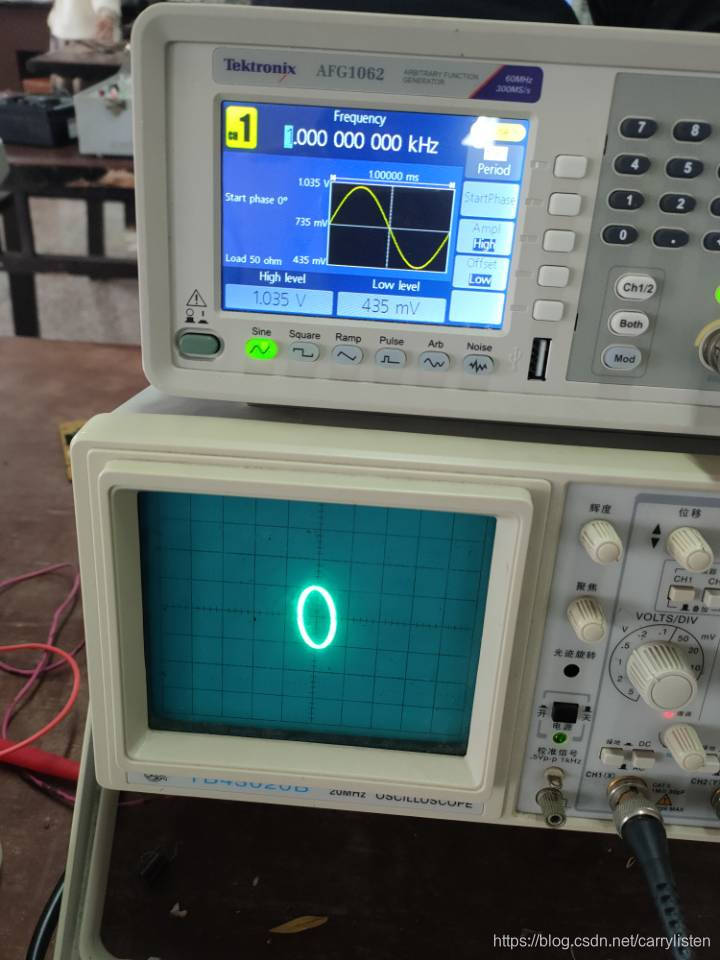

在这里插入图片描述如图为李萨如图形
