使用示波器调李萨茹图形

使用示波器调李萨茹图形

原理：李萨茹图形是当示波器的x轴输入一个波形，用它作为扫描信号（而不是用示波器本身的锯齿波来扫描），同时在y轴输入另一个信号，当两个信号的频率之比正好形成整数比时产生的图样。

作用：李萨茹图形可以比较两个信号之间的频率比，当一个信号的频率为已知时，就可以测出另一个信号的频率。

实验步骤：
1.示波器初次使用前或者旧藏复用时，有必要进行一次能否工作的简单检查和进行扫描电路稳定度，垂直放大电路直流平衡调整。首先进行示波器的校准
（a）插示波器电源线打电源关电源指示灯亮待现扫描线调节亮度适位置调节聚焦控制使扫描线细
（b）调节基线旋钮使扫描线与水平刻度线平行
（c）微调／扩展控制关旋钮顺针旋校准位置避免测量误差测量前应探极进行检查校校：探极接示波器校波输端、调整探级校孔补偿电容直屏幕显示波平顶

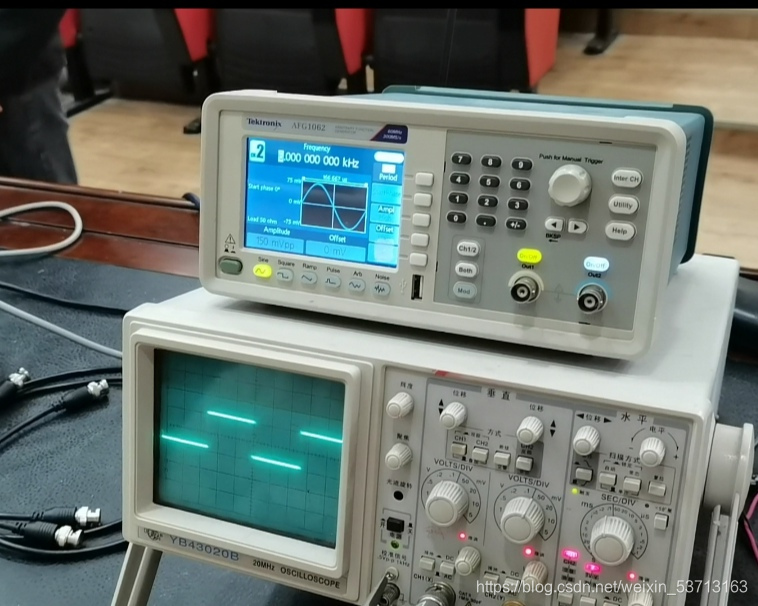

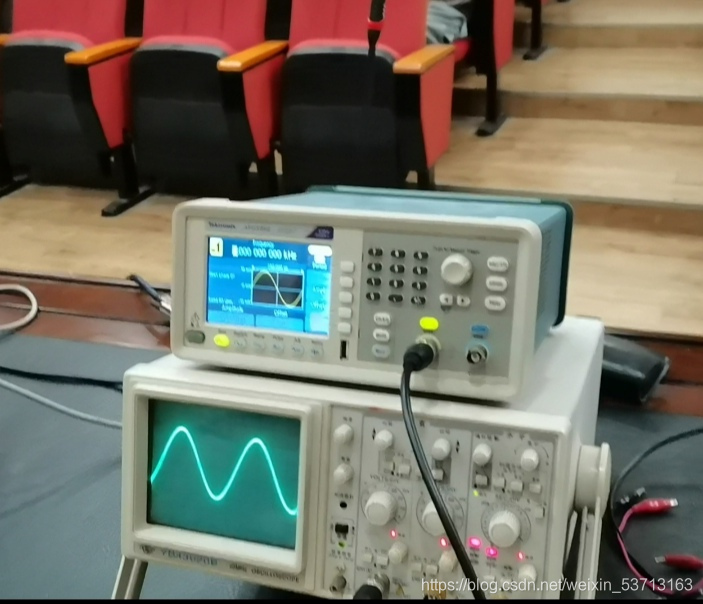

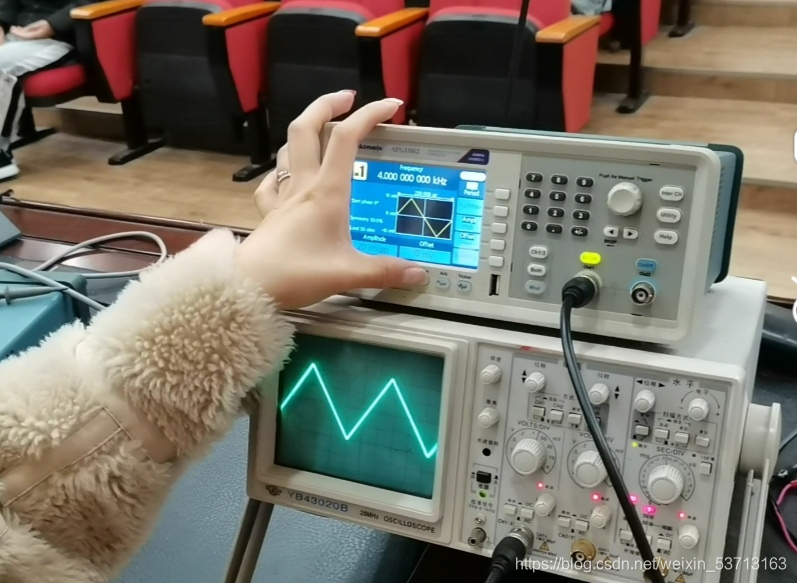

2.输入通道，选择CH1,CH2任意一个作为触发信号源，使用一根线将信号发生器与示波器连接，打开信号发生器CH1(CH2)通道开关，调试出正弦波，图形会因信号发生器不同选择的波形转换。

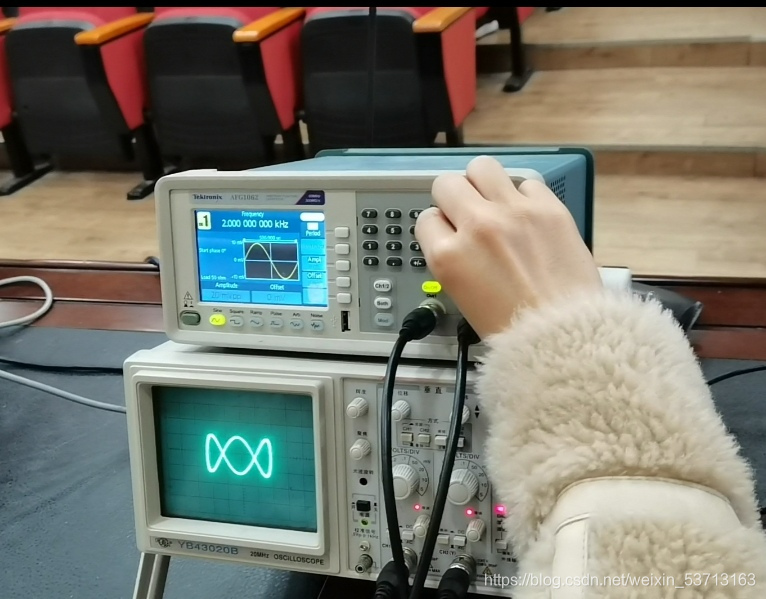

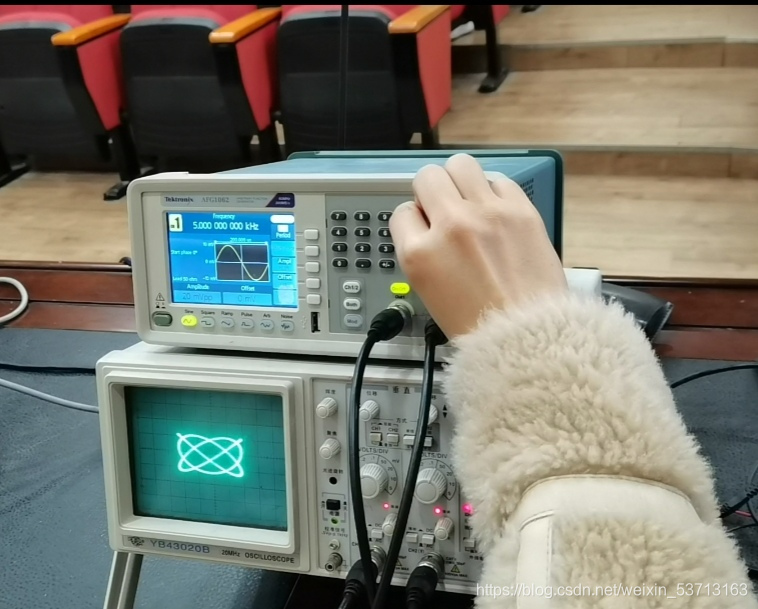

3.使用第二根线连接示波器和信号发生器，打开信号发生器通道CH2(CH1)开关，示波器屏幕将出现两条线，将示波器置X-Y工作方式，被测信号输入Y轴，标准频率信号输入“X轴外接”。慢慢改变标准频率，使者两个信号频率成整数倍时，就会在光屏上形成稳定的李萨茹图形。图形随着二个信号频率的比值改变
