并行接口P0~P3和单片机的中断系统

一、单片机的并行接口P0~P3

1. P0口
   (1)作为输入/输出口
   (2)作为地址/数据总线，接外围芯片时P0口分时输出低8位地址与数据信号
2. P1口
   (1)作为输入/输出口
   (2)在增强型（52系列）和ISP型（在系统编程型）有其他功能
3. P2口
   (1)作为输入/输出口
   (2)作为高8位地址总线
4. P3口
   (1)作第一功能使用时，其功能为输入/输出口
   (2)作第二功能使用时，每一位功能有其他定义
5. 小结
   P0口是数据线和低8位的地址线，因此不用它作输入/输出接口，而是用它传输数据和低八位的地址信息。当并行口作为输入口使用时，应对所用的口线写“1”，使其内部的驱动时场效应管截止，防止误读。

二、8XX51中断

1. 中断源

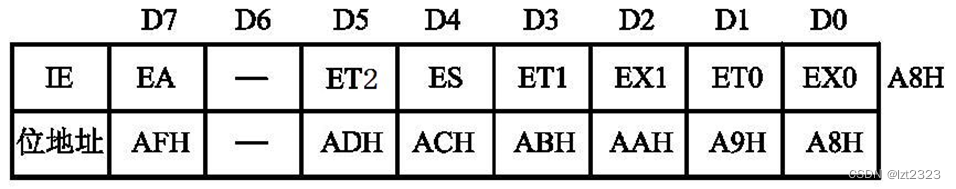

2. 中断控制寄存器IE

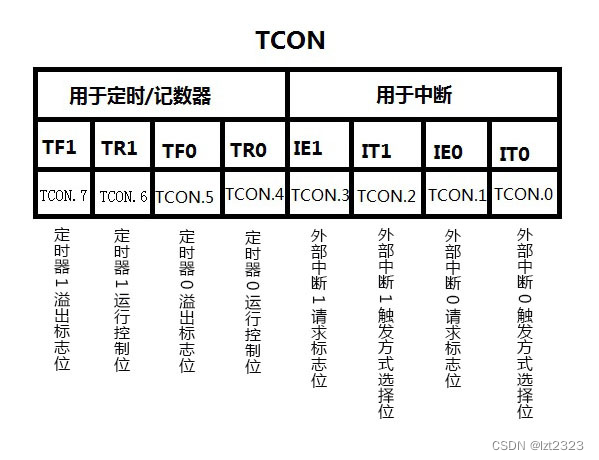

3. 中端请求标志及外部中断方式选择寄存器TCON

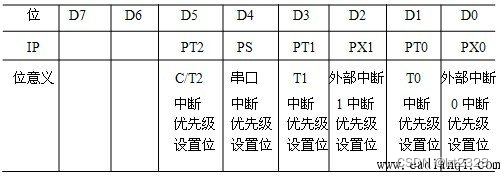

4. 中断优先级管理寄存器IP

优先级：INT0 T0 INT1 T1 串行口

5. 中断响应过程
   中断处理过程分为四个阶段：中断请求，中断响应，中断处理，中断返回。

   中断服务程序应根据需要进行编写。

   中断返回是通过执行一条RETI中断返回指令，使堆栈中被压入的断电地址送PC，从而返回主程序的断点继续执行主程序。

   三种情况，单片机不响应中断：

   • 当前正在执行的那条指令没执行完；
   • 当前响应了同级或高级中断
   • 正在操作IE，IP中断控制寄存器或执行RETI指令

   CPU响应中断后，应撤除该中断请求标志，否则会再次中断
   定时/计数器T0、T1的溢出中断，对边沿触发的外部中断INT1和INT0，CPU响应中断后硬件自动清楚中断请求标志IE0和IE1，对于串口中断，需要软件清楚TI，RI请求标志
