并发设计模式实战系列(20)：扇出/扇入模式（Fan-Out/Fan-In）(完结篇)

🌟 大家好，我是摘星！ 🌟

今天为大家带来的是并发设计模式实战系列，第二十章扇出/扇入模式（Fan-Out/Fan-In），废话不多说直接开始~

目录

一、核心原理深度拆解

1. 数据流拓扑结构

2. 并发控制关键点

二、生活化类比：快餐店厨房

三、Java代码实现（生产级Demo）

1. 完整可运行代码

2. 关键配置说明

四、横向对比表格

1. 不同实现方案对比

2. 性能影响因素

五、高级优化技巧

1. 动态批次处理

2. 错误处理增强

3. 混合模式

4. 监控指标

六、扇出/扇入模式变体与扩展模式

1. 分阶段扇出（Pipeline Fan-Out）

2. 动态扇出（Dynamic Forking）

七、生产环境问题解决方案

1. 死锁预防矩阵

2. 性能调优检查表

八、与其他模式的组合应用

1. 反应式编程整合

2. 与生产者-消费者模式结合

九、可视化监控方案

1. Prometheus监控指标

2. 线程池监控看板

十、模式选择决策树

---

一、核心原理深度拆解

1. 数据流拓扑结构

┌─────────────┐     ┌─────────────┐     ┌─────────────┐
│   Producer   │ ──> │  Workers    │ ──> │  Collector  │
│ (Main Task)  │     │ (并行处理)   │     │ (结果聚合)   │
└─────────────┘     └─────────────┘     └─────────────┘
      │                   ▲                   ▲
      └───────────────────┴───────────────────┘
            Fan-Out                  Fan-In

• Fan-Out阶段：主任务将工作拆分为多个子任务，分发给Worker线程并行处理
• Fan-In阶段：Worker处理结果通过通道返回，由Collector统一聚合

2. 并发控制关键点

• 工作窃取（Work Stealing）：使用ForkJoinPool实现负载均衡
• 背压控制（Backpressure）：通过有界队列防止内存溢出
• 结果排序：若需保持顺序，需使用CompletionService按完成顺序获取

---

二、生活化类比：快餐店厨房

系统组件	现实类比	核心行为
Producer	订单接收台	将套餐拆解为汉堡、薯条等单品
Workers	多个厨师工作站	并行制作不同食物组件
Collector	装配台	将完成组件组合成完整套餐

• 效率提升：3个厨师同时做汉堡/薯条/饮料（Fan-Out） → 装配员组合（Fan-In）
• 异常处理：某个厨师生病时，其他厨师可分担其任务

---

三、Java代码实现（生产级Demo）

1. 完整可运行代码

import java.util.*;
import java.util.concurrent.*;
import java.util.stream.*;

public class FanOutFanInDemo {

    // 模拟CPU密集型任务
    static int processItem(int item) {
        try {
            Thread.sleep(ThreadLocalRandom.current().nextInt(100));
        } catch (InterruptedException e) {}
        return item * item; // 平方计算
    }

    public static void main(String[] args) throws Exception {
        List<Integer> inputs = IntStream.rangeClosed(1, 100).boxed().collect(Collectors.toList());

        // 方法1：使用CompletableFuture（自动Fan-In）
        System.out.println("=== CompletableFuture方案 ===");
        long start = System.currentTimeMillis();
        CompletableFuture<Void> future = CompletableFuture.allOf(
            inputs.stream()
                .map(item -> CompletableFuture.supplyAsync(() -> processItem(item)))
                .toArray(CompletableFuture[]::new)
        ).thenApply(ignored -> {
            System.out.println("所有任务完成");
            return null;
        });
        future.get();
        System.out.printf("耗时: %dms\n", System.currentTimeMillis() - start);

        // 方法2：使用ForkJoinPool（工作窃取）
        System.out.println("\n=== ForkJoinPool方案 ===");
        ForkJoinPool pool = new ForkJoinPool(4);
        start = System.currentTimeMillis();
        List<Integer> results = pool.submit(() ->
            inputs.parallelStream()
                .map(FanOutFanInDemo::processItem)
                .collect(Collectors.toList())
        ).get();
        System.out.println("结果数量: " + results.size());
        System.out.printf("耗时: %dms\n", System.currentTimeMillis() - start);

        // 方法3：手动控制（精确管理）
        System.out.println("\n=== 手动控制方案 ===");
        ExecutorService workers = Executors.newFixedThreadPool(4);
        CompletionService<Integer> completionService = new ExecutorCompletionService<>(workers);
        start = System.currentTimeMillis();

        // Fan-Out阶段
        inputs.forEach(item -> completionService.submit(() -> processItem(item)));

        // Fan-In阶段
        List<Integer> orderedResults = new ArrayList<>(inputs.size());
        for (int i = 0; i < inputs.size(); i++) {
            try {
                orderedResults.add(completionService.take().get());
            } catch (ExecutionException e) {
                e.printStackTrace();
            }
        }
        System.out.println("结果数量: " + orderedResults.size());
        System.out.printf("耗时: %dms\n", System.currentTimeMillis() - start);
        workers.shutdown();
    }
}

2. 关键配置说明

// 1. CompletableFuture默认使用ForkJoinPool.commonPool()
// 可指定自定义线程池：
CompletableFuture.supplyAsync(() -> task, customPool);

// 2. ForkJoinPool参数选择：
// - 并行度通常设为CPU核心数
new ForkJoinPool(Runtime.getRuntime().availableProcessors());

// 3. 手动方案背压控制：
// 使用有界队列+CallerRunsPolicy
new ThreadPoolExecutor(nThreads, nThreads, 0L, TimeUnit.MILLISECONDS,
    new ArrayBlockingQueue<>(100),
    new ThreadPoolExecutor.CallerRunsPolicy());

---

四、横向对比表格

1. 不同实现方案对比

方案	优点	缺点	适用场景
CompletableFuture	声明式编程，自动聚合	难以精确控制线程	简单并行任务
ForkJoinPool	工作窃取算法效率高	适合CPU密集型	递归分治任务
手动控制	完全控制流程和资源	代码复杂度高	需要严格顺序/背压

2. 性能影响因素

因素	影响程度	优化建议
任务粒度	★★★★	每个任务10ms-100ms为宜
线程池大小	★★★	IO密集型：大线程池 CPU密集型：小线程池
结果传输开销	★★	避免在Worker和Collector间传大对象
任务倾斜	★★	使用工作窃取线程池

---

五、高级优化技巧

1. 动态批次处理

// 根据系统负载调整批次大小
int batchSize = Runtime.getRuntime().availableProcessors() * 2;
List<List<Integer>> batches = Lists.partition(inputs, batchSize);

2. 错误处理增强

// 为CompletableFuture添加异常处理
future.exceptionally(ex -> {
    System.err.println("任务失败: " + ex.getMessage());
    return null;
});

3. 混合模式

// IO密集型 + CPU密集型混合
ExecutorService ioPool = Executors.newCachedThreadPool();
ExecutorService cpuPool = Executors.newWorkStealingPool();

CompletableFuture.supplyAsync(() -> queryDB(), ioPool)
    .thenApplyAsync(data -> processData(data), cpuPool);

4. 监控指标

// ForkJoinPool监控
ForkJoinPool pool = (ForkJoinPool) ForkJoinPool.commonPool();
System.out.println("活跃线程数: " + pool.getActiveThreadCount());
System.out.println("窃取任务数: " + pool.getStealCount());

---

---

六、扇出/扇入模式变体与扩展模式

1. 分阶段扇出（Pipeline Fan-Out）

┌─────────┐     ┌─────────┐     ┌─────────┐
│ Stage 1  │───> │ Stage 2  │───> │ Stage 3  │
│ (Fan-Out)│<─── │ (Fan-Out)│<─── │ (Fan-In) │
└─────────┘     └─────────┘     └─────────┘

特点：

• 每个阶段既是上一阶段的消费者，又是下一阶段的生产者
• 适用于多级处理流水线（如ETL场景）

Java实现：

// 使用Phaser协调多阶段
Phaser phaser = new Phaser(3);
ExecutorService[] stagePools = {Executors.newFixedThreadPool(4), ...};

// Stage 1
stagePools[0].submit(() -> {
    List<Data> stage1Results = dataList.parallelStream()
        .map(d -> processStage1(d)).collect(Collectors.toList());
    phaser.arriveAndAwaitAdvance();
    return stage1Results;
});

// Stage 2同理...

2. 动态扇出（Dynamic Forking）

场景：根据运行时条件决定分支数量

CompletableFuture<?>[] futures = inputList.stream()
    .map(input -> {
        if (needFork(input)) {
            return CompletableFuture.allOf(
                taskA(input),
                taskB(input)
            );
        } else {
            return taskC(input);
        }
    }).toArray(CompletableFuture[]::new);

---

七、生产环境问题解决方案

1. 死锁预防矩阵

风险点	检测方法	解决方案
Fan-Out过度	监控线程池队列堆积	限制最大分片数量（如Guava的RateLimiter）
Fan-In阻塞	线程dump显示Collector阻塞	使用CompletionService.poll(timeout)
资源竞争	JFR显示高锁竞争	采用无锁队列（ConcurrentLinkedQueue）
结果顺序错乱	业务校验失败	使用AtomicInteger序号标记原始顺序

2. 性能调优检查表

1. Fan-Out阶段

• • 分片大小是否大于CPU核心数×2
  • 避免在分片逻辑中执行阻塞IO

1. Worker阶段

• • 每个任务耗时是否在50-500ms黄金区间
  • 是否避免修改共享状态

1. Fan-In阶段

• • 聚合操作时间复杂度是否优于O(n²)
  • 是否使用并发集合（如ConcurrentHashMap）

---

八、与其他模式的组合应用

1. 反应式编程整合

// Reactor + Fan-Out
Flux.fromIterable(inputList)
    .parallel()
    .runOn(Schedulers.parallel())
    .map(item -> process(item))  // Fan-Out
    .sequential()
    .collectList()               // Fan-In
    .subscribe(System.out::println);

2. 与生产者-消费者模式结合

┌──────────────┐     ┌──────────────┐     ┌──────────────┐
│ Global Queue  │───> │ Local Queues │───> │ Workers      │
│ (优先级队列)    │<─── │ (工作窃取)    │<─── │ (弹性线程池)  │
└──────────────┘     └──────────────┘     └──────────────┘

优势：

• 全局队列解决跨节点负载均衡
• 本地队列减少锁竞争

---

九、可视化监控方案

1. Prometheus监控指标

// Fan-Out速率
Counter.Builder("fanout_requests_total")
    .labelNames("source")
    .register(registry);

// Fan-In延迟直方图
Histogram.Builder("fanin_duration_seconds")
    .buckets(0.1, 0.5, 1)
    .register(registry);

2. 线程池监控看板

指标	健康阈值	Grafana表达式
活跃线程数	≤核心线程数×1.5	thread_pool_active_threads{}
任务积压量	≤队列容量50%	thread_pool_queue_size{}
工作窃取次数	≥100/分钟	forkjoin_steals_total

---

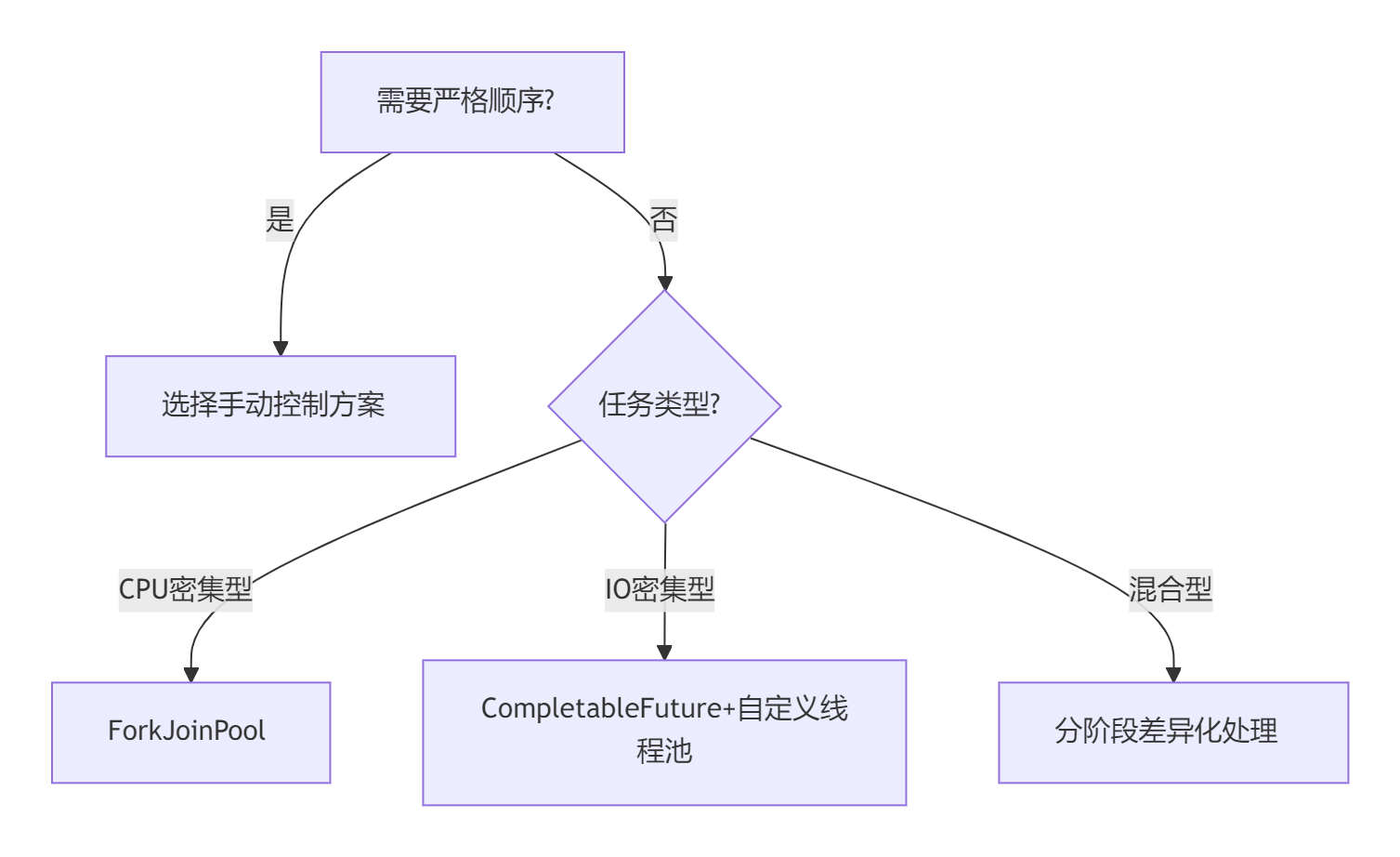

十、模式选择决策树

graph TD
    A[需要严格顺序?] -->|是| B[选择手动控制方案]
    A -->|否| C{任务类型?}
    C -->|CPU密集型| D[ForkJoinPool]
    C -->|IO密集型| E[CompletableFuture+自定义线程池]
    C -->|混合型| F[分阶段差异化处理]
