基于555的八路循环彩灯控制器基于Multisim仿真

本文介绍了采用555芯片作为振荡器,74LS192和74LS194芯片构建的LED流水灯显示系统。555芯片以其多模式工作、高精度定时和低功耗特性提供时钟源。74LS192作为一个四位计数器,支持预置和同步计数模式,而74LS194则提供了串行-并行和并行-串行转换功能,用于灵活的数据处理。设计文件链接提供了详细设计资料。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

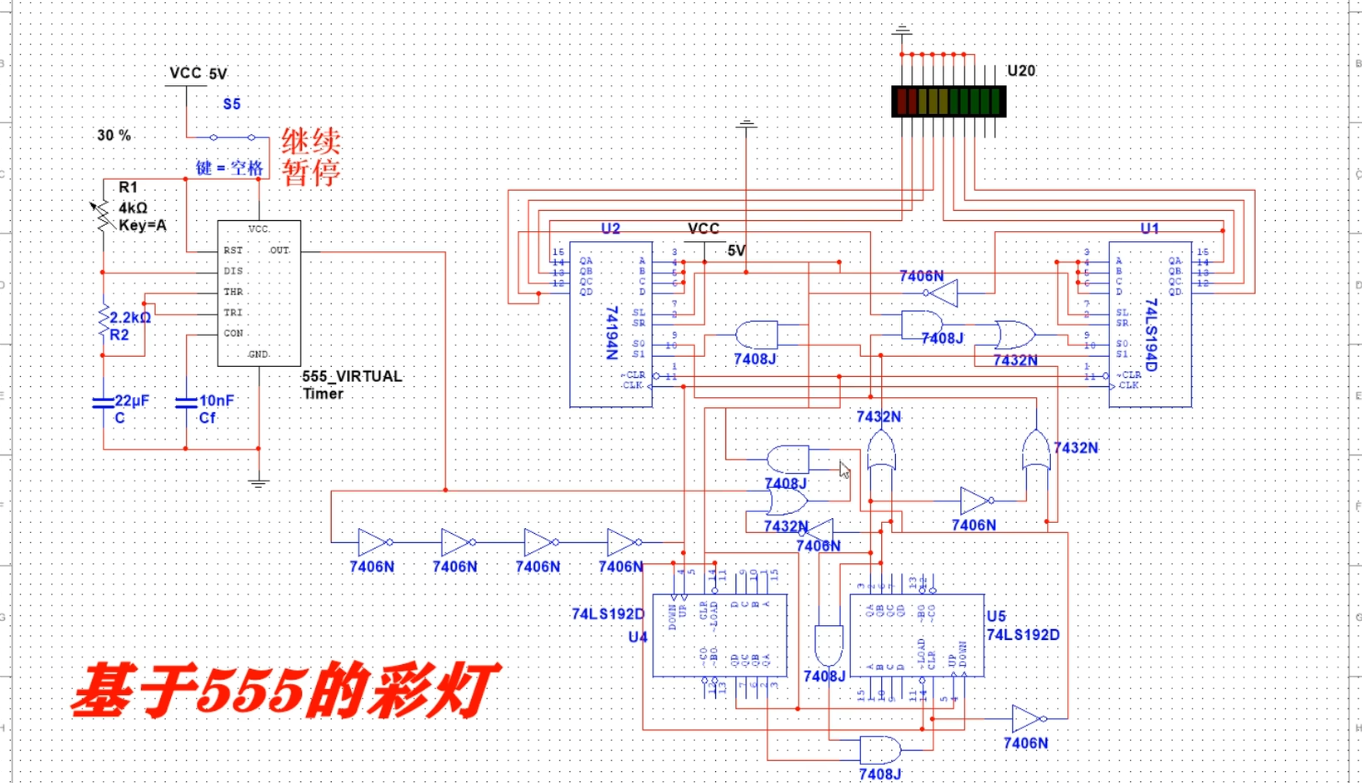

仿真图:

在这里插入图片描述

功能简介:

采用LED码盘作为流水灯显示器
采用计数器芯片74LS192、74LS194和逻辑门电路驱动LED码盘实现流水灯的效果
采用555芯片振荡产生波形给系统芯片提供时钟源

芯片介绍

555芯片特点:

  1. 多种工作模式:555芯片可以以多种不同的工作模式运行,包括单稳态(单脉冲)、连续稳态(方波)和双稳态(振荡器)模式。
  2. 宽工作电压范围:555芯片可以在较宽的工作电压范围内正常工作,通常为4.5V至18V。
  3. 稳定的输出:555芯片的输出具有较高的稳定性和可靠性。输出可以达到Vcc的接近100%或接近0%。
  4. 高精度的定时:555芯片可以实现精确的定时功能,可以通过外部电阻和电容来调整时间间隔。
  5. 输出电流能力:555芯片的输出引脚可以提供相对较高的电流能力,通常为200mA。
  6. 可调的占空比:通过调整外部元件的数值,如电阻和电容,可以调整输出信号的占空比。
  7. 低功耗:555芯片在工作时具有较低的功耗,适用于需要长时间运行的电子设备。

74LS192是一个具有四个计数器位的计数器,它具有以下特点:

  1. 功能:74LS192是一个具有四个计数器位的计数器。它可以用作自由计数器或作为可预置计数器,可以根据输入控制信号进行计数操作。
  2. 输入和输出:74LS192具有几个重要的输入和输出引脚。它包括输入使能端、预置端和计数时钟端,以及四个输出引脚用于显示计数结果。
  3. 预置功能:74LS192允许通过预置输入设置初始计数值。这对于需要在确定值开始计数时非常有用。
  4. 可预置模式和同步计数模式:74LS192可以通过设置不同的控制信号来选择是工作在可预置模式还是同步计数模式。这使得该芯片应用灵活多样。
  5. 低功耗:74LS192是一款低功耗的集成电路,适用于需要节约能源或依赖电池供电的电子设备。
  6. TTL逻辑:74LS192采用TTL(晶体管-晶体管逻辑)技术,具有高噪声抑制能力和较快的开关速度。

74LS194芯片的特点如下:

  1. 串行-并行和并行-串行转换:74LS194可以将数据从串行输入端以并行形式输出,也可以将并行输入数据以串行形式输出。它具有多个数据输入和输出引脚,可以进行灵活的数据传输。
  2. 内部存储器:74LS194具有内部的4位存储器单元,用于存储传入的数据。这使得它可以在适当的时机进行数据转移或保持数据状态。
  3. 异步清零功能:该芯片具有异步清零引脚,可以通过将清零信号输入到该引脚来清除存储器中的数据,并将输出重置为初始状态。
  4. 可扩展性:多个74LS194芯片可以级联连接以扩展比特位数。每个芯片的输出可以连接到下一个芯片的输入,以便处理更多的数据位。
  5. 输入和输出缓冲器:74LS194具有输入和输出缓冲器,提供对输入和输出信号的增强驱动和抗干扰能力。
  6. 工作电压:74LS194通常在供电电压为5V的数字电路中使用,但也可以适应其他适当的电压范围。

设计文件:

链接:https://pan.baidu.com/s/12Y0TfIv5Ac3waLkIkb4FtQ?pwd=qkig

### 使用74LS194实现中间循环流水灯设计方案 #### 中间循环流水灯的工作原理 74LS194是一个四比特双向通用移位寄存器,可以用于构建各种类型的顺序逻辑电路。通过合理配置输入信号和连接方式,能够实现彩灯的中间循环效果。 #### 电路设计要点 为了使灯光呈现从中部向两侧流动的效果,在实际应用中通常会采用两片级联的方式扩展显示长度,并利用反馈机制形成环形路径[^1]。具体来说: - 将两个74LS194串联起来,第一个器件的数据输出端QD接到第二个器件的数据输入端A; - 同时把最后一个器件的输出再反相送回到最前面的一个作为其串行数据输入SR; - 控制字设置为并行加载模式(即CP=0, MR=1),以便于初始化状态;之后切换到左移或右移操作来改变光带方向。 #### 关键元件说明 - **74LS194**:主要负责执行移位动作,每接收一次脉冲就更新内部存储的状态并向外发送新的LED控制指令。 - **电阻R**:限流作用,保护发光二极管免受过大电流损害。 - **电源Vcc**:提供工作电压给整个电路中的各个组件。 #### 实现方法概述 当系统上电后,先设定初始条件让中部位置对应的LED点亮而其他熄灭。随后根据预设的时间间隔发出时钟脉冲CLK触发74LS194完成一轮完整的移位过程——此时原本处于开启状态的那个LED将会被关闭,与此同时相邻的一盏则会被激活直至遍历完所有可能的位置为止从而构成连续不断的视觉移动现象[^2]。 ```circuitikz \begin{circuitikz}[american voltages] % 组件定义省略... \draw (0,0) node[left]{GND} to[R,l=$R$,*-3,-2){图1. 基本框架}; \end{circuitikz} ```
