24篮球比赛倒计时数电设计Multisim仿真

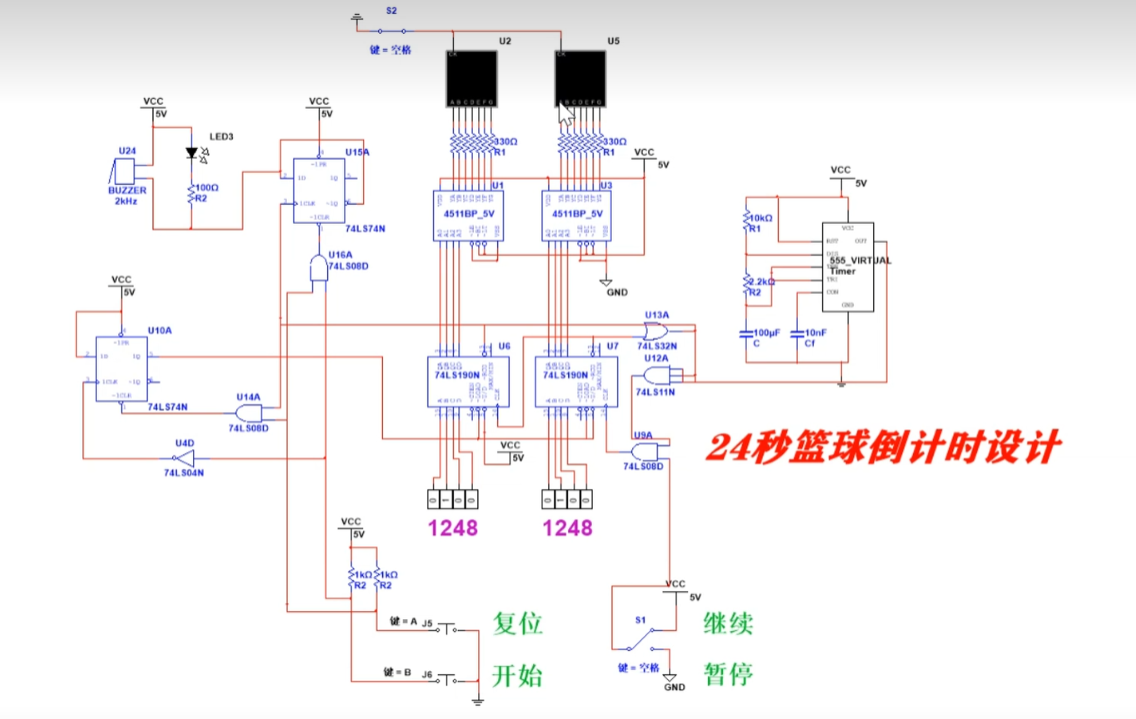

仿真图：

功能简介：

具有两个数码管数码管用于显示24秒倒计时
采用两片4511译码器芯片驱动数码管
采用74LS190芯片作减法器用于系统的倒计时
具有一个指示灯和声光报警电路，用于提示倒计时结束
采用555芯片振荡产生波形给系统芯片提供时钟源
具有两个按键，分别是复位和开始，具有一个波动开关分别实现继续和暂停功能

芯片介绍

74LS190芯片的特点如下：

1. 计数功能：74LS190能够对输入时钟信号进行计数操作，并以二进制形式输出当前的计数值。它可以实现正向和逆向计数，以及从任意初始值开始计数。
2. 输入输出：74LS190具有四个并行加载输入端（P0-P3），一个计数使能输入端（ENP），一个逆向计数使能输入端（ENT），一个清零输入端（CLR），一个时钟输入端（CLK），以及四个二进制计数输出端（Q0-Q3）。
3. 加载功能：通过并行加载输入端（P0-P3），可以在计数器中直接设置初始值。当计数器被清零或计数禁用时，可以使用加载功能来重新加载计数器值。
4. 同步操作：74LS190采用同步计数方式，即在CLK上升沿或下降沿时进行计数操作。这确保了计数器在稳定时钟脉冲到来时才会更新计数值。
5. 输出模式选择：可通过选择控制输入端来设置输出模式。可以选择二进制计数、十进制计数或BCD（二进制编码十进制）计数模式。
6. 电压范围：74LS190通常工作在5V供电电压下，适用于标准的逻辑电平接口。

CD4511芯片的特点如下：

1. BCD到七段解码：它可以将四位二进制编码的十进制数（BCD）转换为对应的七段数码管显示输出。
2. 内部存储器：CD4511具有内部存储器，可以存储最近一次输入的数据，并在需要时进行刷新。
3. 欢迎译码器和继电器驱动器：它不仅可以作为七段数码管的驱动器，还可以用于驱动其他外部设备，如继电器或灯泡等。
4. 互锁功能：CD4511芯片具有互锁功能，即在始终只能输出一个有效数字时，可以被输入激活。
5. 宽工作电压范围：它在较宽的电压范围内工作，通常为3V至18V。这使得它适用于不同的电源电压。

555芯片特点：

1. 多种工作模式：555芯片可以以多种不同的工作模式运行，包括单稳态（单脉冲）、连续稳态（方波）和双稳态（振荡器）模式。
2. 宽工作电压范围：555芯片可以在较宽的工作电压范围内正常工作，通常为4.5V至18V。
3. 稳定的输出：555芯片的输出具有较高的稳定性和可靠性。输出可以达到Vcc的接近100%或接近0%。
4. 高精度的定时：555芯片可以实现精确的定时功能，可以通过外部电阻和电容来调整时间间隔。
5. 输出电流能力：555芯片的输出引脚可以提供相对较高的电流能力，通常为200mA。
6. 可调的占空比：通过调整外部元件的数值，如电阻和电容，可以调整输出信号的占空比。
7. 低功耗：555芯片在工作时具有较低的功耗，适用于需要长时间运行的电子设备。

74LS74芯片的特点如下：

1. 双D触发器：74LS74包含两个独立的D触发器，可以进行数据存储和时序控制操作。
2. 异步清零：该芯片具有异步复位功能，可以通过外部引脚接收清零信号，将触发器的状态清零并恢复到初始状态。
3. 同步操作：触发器采用同步逻辑，确保在时钟信号触发时进行数据存储，并根据触发器类型（上升沿触发或下降沿触发）更新输出。
4. 数据输入：每个触发器具有一个数据输入引脚（D），用于输入要存储的数据。
5. 时钟输入：每个触发器具有一个时钟输入引脚（CLK），用于控制数据存储的时机。
6. 输出：每个触发器都有一个输出引脚（Q），以提供已存储的数据作为输出。
7. 非反转输出：某些型号的74LS74还具有一个额外的非反转输出引脚（\Q），提供与输出引脚相反的数据。

设计文件：
链接：https://pan.baidu.com/s/1Qno0JddTTNv_yPIJDlzIlQ?pwd=8rq5
提取码：8rq5
