数字电路30秒倒计时器proteus仿真

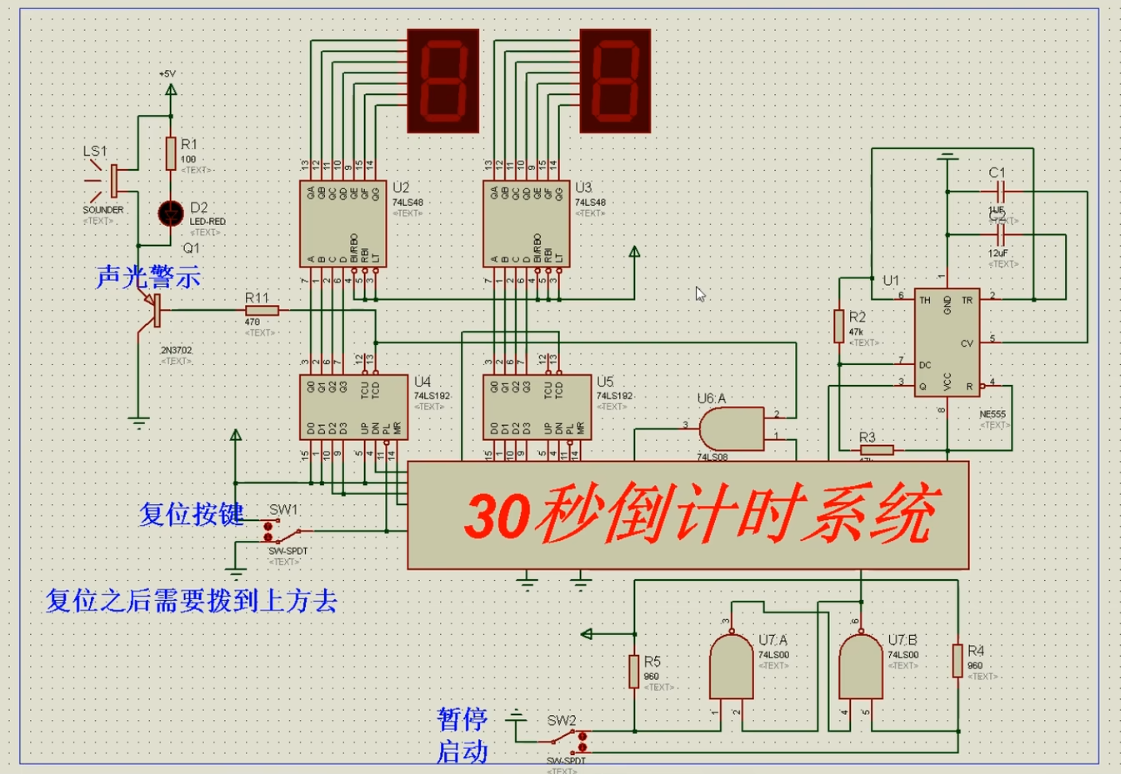

仿真图：

功能简介：

采用两位数码管显示倒计时时间，数码管的驱动芯片为74LS48
采用两片计数器芯片74LS192作为系统计时器
采用NE555芯片的振荡产生波形供给系统作为时钟源
具有LED和蜂鸣器组成的声光报警电路

芯片/模块的特点：

74LS48是一款BCD到七段数码管译码器芯片。它具有以下特点：

1. BCD输入：74LS48接受一个四位BCD码输入，用于表示0到9的数字。
2. 七段数码管输出：它有七个输出端口，每个输出端口对应七段数码管的一个段。通过这些输出端口，可以实现对数码管的控制。
3. 共阳极或共阴极：74LS48可用于驱动共阳极或共阴极的七段数码管，通过电源和电压的连接方式，可以选择合适的工作模式。
4. 内部反相器：74LS48具有内部反相器，在输出端口上产生反向输出信号。
5. TTL兼容：74LS48是基于TTL（Transistor-transistor logic）技术的芯片，可以与其他TTL逻辑芯片兼容。
6. 低功耗：74LS48是一种低功率芯片，适合在电池供电或要求低功耗的应用中使用。

74LS192是一个具有四个计数器位的计数器，它具有以下特点：

1. 功能：74LS192是一个具有四个计数器位的计数器。它可以用作自由计数器或作为可预置计数器，可以根据输入控制信号进行计数操作。
2. 输入和输出：74LS192具有几个重要的输入和输出引脚。它包括输入使能端、预置端和计数时钟端，以及四个输出引脚用于显示计数结果。
3. 预置功能：74LS192允许通过预置输入设置初始计数值。这对于需要在确定值开始计数时非常有用。
4. 可预置模式和同步计数模式：74LS192可以通过设置不同的控制信号来选择是工作在可预置模式还是同步计数模式。这使得该芯片应用灵活多样。
5. 低功耗：74LS192是一款低功耗的集成电路，适用于需要节约能源或依赖电池供电的电子设备。
6. TTL逻辑：74LS192采用TTL（晶体管－晶体管逻辑）技术，具有高噪声抑制能力和较快的开关速度。

555芯片特点：

1. 多种工作模式：555芯片可以以多种不同的工作模式运行，包括单稳态（单脉冲）、连续稳态（方波）和双稳态（振荡器）模式。
2. 宽工作电压范围：555芯片可以在较宽的工作电压范围内正常工作，通常为4.5V至18V。
3. 稳定的输出：555芯片的输出具有较高的稳定性和可靠性。输出可以达到Vcc的接近100%或接近0%。
4. 高精度的定时：555芯片可以实现精确的定时功能，可以通过外部电阻和电容来调整时间间隔。
5. 输出电流能力：555芯片的输出引脚可以提供相对较高的电流能力，通常为200mA。
6. 可调的占空比：通过调整外部元件的数值，如电阻和电容，可以调整输出信号的占空比。
7. 低功耗：555芯片在工作时具有较低的功耗，适用于需要长时间运行的电子设备。

设计文件：

链接：https://pan.baidu.com/s/1fx5FmOJlhtFqyEb8eyIyUQ?pwd=5xty
