基于51单片机火灾灾情报警系统仿真

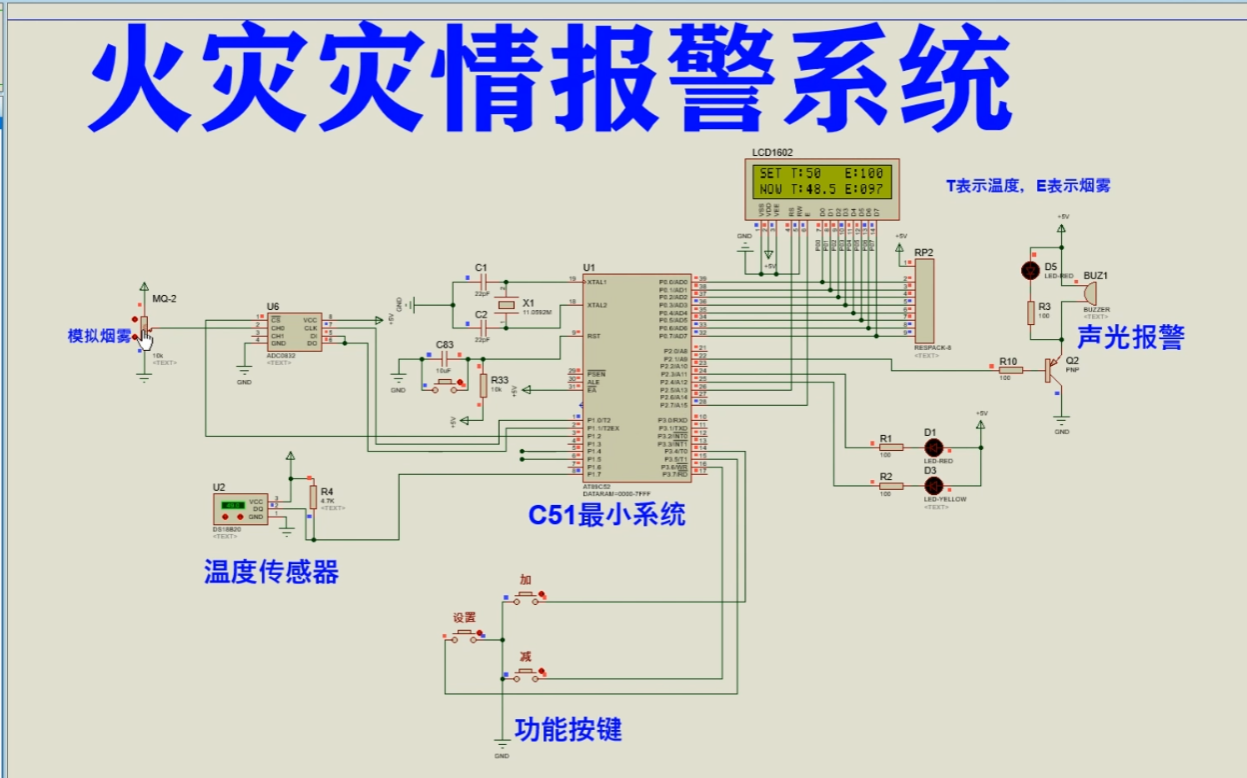

仿真图：

芯片/模块的特点：

ADC0832特点：

8位分辨率：ADC0832可以将模拟输入信号转换为8位数字输出。这意味着它可以将模拟信号划分为256个不同的离散电平，提供相对较低的分辨率。

双通道输入：ADC0832具有两个模拟输入通道，使其能够同时转换两个模拟信号。这对于需要同时测量多个信号的应用非常有用。

内部参考电压源：ADC0832提供了一个内部的参考电压源，它可以用作模拟输入信号的参考电压。这样可以简化外部电路设计，并提供更稳定和准确的参考电压。

串行输出：ADC0832通过串行接口（SPI或I2C）输出转换结果。这种串行输出形式使其与微控制器或其他数字设备的通信变得更加简单和方便。

低功耗：ADC0832具有较低的功耗特性，适合在低功耗应用中使用。

可编程时钟频率：ADC0832的转换速度可以通过控制输入时钟频率进行编程。这使得可以根据应用的需求调整转换速度，并平衡转换精度和速度。

内部自校准：ADC0832具有内部自校准电路，可以降低转换误差，并提供更准确的转换结果。

DS18B20特点：

1. 单总线接口：DS18B20使用单总线接口进行通信，只需要一个引脚就可以连接多个传感器，简化了电路设计和连接。
2. 数字输出：DS18B20以数字形式输出温度值，不需要额外的模数转换器。它使用12位的分辨率来表示温度值，可以实现高精度的温度测量。
3. 高精度：DS18B20可以提供从-55°C到+125°C的温度测量范围，并具有±0.5°C的温度精度。因此，在许多应用中，它可以提供可靠和准确的温度测量结果。
4. 多功能性：除了测量温度，DS18B20还可以执行其他功能，如温度报警功能。它可以设置上下限温度阈值，并在温度超过或低于这些阈值时触发报警。
5. 低功耗：DS18B20采用低功耗设计，工作电流极低，只需要很少的能量来进行温度测量和通信。
6. 耐用性：DS18B20具有良好的耐用性和可靠性，其封装材料和结构设计使其适用于各种环境条件下的应用。

主程序：

#include <reg52.h> //包含头文件，一般情况不需要改动，头文件包含特殊功能寄存器的定义
#include "intrins.h"

#define     u8  			unsigned char
#define     u16   		unsigned int
#define     uchar  			unsigned char
#define     uint   		unsigned int

uchar yushe_wendu=50;				//温度预设值
uchar yushe_yanwu=100;				//烟雾预设值
uint wendu; 								//温度值全局变量
uchar yanwu;					 			//用于读取ADC数据

//运行模式
uchar Mode=0;				 				//=1是设置温度阀值  =2是设置烟雾阀值	=0是正常监控模式
//管脚声明
sbit Led_Reg		 =P2^3;				 //红灯
sbit Led_Yellow  =P2^4;				 //黄灯
sbit Buzzer    	 =P2^1;				 //蜂鸣器
sbit Fan    	 	 =P3^3;				 //


/********************************************************************
* 名称 : delay_1ms()
* 功能 : 延时1ms函数
* 输入 : q
* 输出 : 无
***********************************************************************/
void delay_ms(uint q)
{
	uint i,j;
	for(i=0;i<q;i++)
		for(j=0;j<110;j++);
}
/***********************************************************************************************************
LCD1602相关函数
***********************************************************************************************************/

//LCD管脚声明 （RW引脚实物直接接地，因为本设计只用到液晶的写操作，RW引脚一直是低电平）
sbit LCDRS = P2^5;
sbit LCDEN = P2^7;
sbit D0		 = P0^0;
sbit D1		 = P0^1;
sbit D2		 = P0^2;
sbit D3		 = P0^3;
sbit D4		 = P0^4;
sbit D5		 = P0^5;
sbit D6		 = P0^6;
sbit D7		 = P0^7;



//LCD延时
void LCDdelay(uint z)		  //该延时大约100us（不精确，液晶操作的延时不要求很精确）
{
  uint x,y;
  for(x=z;x>0;x--)
    for(y=10;y>0;y--);
}
void LCD_WriteData(u8 dat)
{
	if(dat&0x01)D0=1;else D0=0;
	if(dat&0x02)D1=1;else D1=0;
	if(dat&0x04)D2=1;else D2=0;
	if(dat&0x08)D3=1;else D3=0;
	if(dat&0x10)D4=1;else D4=0;
	if(dat&0x20)D5=1;else D5=0;
	if(dat&0x40)D6=1;else D6=0;
	if(dat&0x80)D7=1;else D7=0;
}
//写命令
void write_com(uchar com)
{
  LCDRS=0;
	LCD_WriteData(com);
//  DAT=com;
  LCDdelay(5);
  LCDEN=1;
  LCDdelay(5);
  LCDEN=0;
}
//写数据
void write_data(uchar date)
{
  LCDRS=1;
	LCD_WriteData(date);
//  DAT=date;
  LCDdelay(5);
  LCDEN=1;
  LCDdelay(5);
  LCDEN=0;
}

/*------------------------------------------------
              选择写入位置
------------------------------------------------*/
void SelectPosition(unsigned char x,unsigned char y)
{
	if (x == 0)
	{
		write_com(0x80 + y);     //表示第一行
	}
	else
	{
		write_com(0xC0 + y);      //表示第二行
	}
}
/*------------------------------------------------
              写入字符串函数
------------------------------------------------*/
void LCD_Write_String(unsigned char x,unsigned char y,unsigned char *s)
{
	SelectPosition(x,y) ;
	while (*s)
	{
		write_data( *s);
		s ++;
	}
}
//========================================================================
// 函数: void LCD_Write_Char(u8 x,u8 y,u16 s,u8 l)
// 应用: LCD_Write_Char(0,1,366,4) ;
// 描述: 在第0行第一个字节位置显示366的后4位,显示结果为 0366
// 参数: x:行,y:列,s:要显示的字,l:显示的位数
// 返回: none.
// 版本: VER1.0
// 日期: 2013-4-1
// 备注: 最大显示65535
//========================================================================
void LCD_Write_Char(u8 x,u8 y,u16 s,u8 l)
{
	SelectPosition(x,y) ;

	if(l>=5)
		write_data(0x30+s/10000%10);	//万位
	if(l>=4)
		write_data(0x30+s/1000%10);		//千位
	if(l>=3)
		write_data(0x30+s/100%10);		//百位
	if(l>=2)
		write_data(0x30+s/10%10);			//十位
	if(l>=1)
		write_data(0x30+s%10);		//个位

}
/*1602指令简介
  write_com(0x38);//屏幕初始化
  write_com(0x0c);//打开显示 无光标 无光标闪烁
  write_com(0x0d);//打开显示 阴影闪烁
  write_com(0x0d);//打开显示 阴影闪烁
*/
//1602初始化
void Init1602()
{
  uchar i=0;
  write_com(0x38);//屏幕初始化
  write_com(0x0c);//打开显示 无光标 无光标闪烁
  write_com(0x06);//当读或写一个字符是指针后一一位
  write_com(0x01);//清屏

}

void Display_1602(yushe_wendu,yushe_yanwu,c,temp)
{
	//显示预设温度
	LCD_Write_Char(0,6,yushe_wendu,2) ;

	//显示预设烟雾
	LCD_Write_Char(0,13,yushe_yanwu,3) ;

	//时时温度
	LCD_Write_Char(1,6,c/10,2) ;
	write_data('.');
	LCD_Write_Char(1,9,c%10,1) ;

	//时时烟雾
	LCD_Write_Char(1,13,temp,3) ;
}



/***********************************************************************************************************
ADC0832相关函数
***********************************************************************************************************/
sbit ADCS 	=P1^2; //ADC0832 片选
sbit ADCLK  =P1^0; //ADC0832 时钟
sbit ADDI 	=P1^1; //ADC0832 数据输入		/*因为单片机的管脚是双向的,且ADC0832的数据输入输出不同时进行,
sbit ADDO 	=P1^1; //ADC0832 数据输出		/*为节省单片机引脚,简化电路所以输入输出连接在同一个引脚上



//========================================================================
// 函数: unsigned int Adc0832(unsigned char channel)
// 应用: 		temp=Adc0832(0);
// 描述: 读取0通道的AD值
// 参数: channel:通道0和通道1选择
// 返回: 选取通道的AD值
// 版本: VER1.0
// 日期: 2015-05-29
// 备注:
//========================================================================
unsigned int Adc0832(unsigned char channel)
{
	uchar i=0;
	uchar j;
	uint dat=0;
	uchar ndat=0;
	uchar  Vot=0;

	if(channel==0)channel=2;
	if(channel==1)channel=3;
	ADDI=1;
	_nop_();
	_nop_();
	ADCS=0;//拉低CS端
	_nop_();
	_nop_();
	ADCLK=1;//拉高CLK端
	_nop_();
	_nop_();
	ADCLK=0;//拉低CLK端,形成下降沿1
	_nop_();
	_nop_();
	ADCLK=1;//拉高CLK端
	ADDI=channel&0x1;
	_nop_();
	_nop_();
	ADCLK=0;//拉低CLK端,形成下降沿2
	_nop_();
	_nop_();
	ADCLK=1;//拉高CLK端
	ADDI=(channel>>1)&0x1;
	_nop_();
	_nop_();
	ADCLK=0;//拉低CLK端,形成下降沿3
	ADDI=1;//控制命令结束
	_nop_();
	_nop_();
	dat=0;
	for(i=0;i<8;i++)
	{
		dat|=ADDO;//收数据
		ADCLK=1;
		_nop_();
		_nop_();
		ADCLK=0;//形成一次时钟脉冲
		_nop_();
		_nop_();
		dat<<=1;
		if(i==7)dat|=ADDO;
	}
	for(i=0;i<8;i++)
	{
		j=0;
		j=j|ADDO;//收数据
		ADCLK=1;
		_nop_();
		_nop_();
		ADCLK=0;//形成一次时钟脉冲
		_nop_();
		_nop_();
		j=j<<7;
		ndat=ndat|j;
		if(i<7)ndat>>=1;
	}
	ADCS=1;//拉低CS端
	ADCLK=0;//拉低CLK端
	ADDO=1;//拉高数据端,回到初始状态
	dat<<=8;
	dat|=ndat;

	return(dat);            //return ad data
}

/***********************************************************************************************************
DS18B20相关函数
***********************************************************************************************************/

sbit DQ = P1^7;				 //ds18b20的数据引脚



/*****延时子程序：该延时主要用于ds18b20延时*****/
void Delay_DS18B20(int num)
{
  while(num--) ;
}
/*****初始化DS18B20*****/
void Init_DS18B20(void)
{
  unsigned char x=0;
  DQ = 1;         //DQ复位
  Delay_DS18B20(8);    //稍做延时
  DQ = 0;         //单片机将DQ拉低
  Delay_DS18B20(80);   //精确延时，大于480us
  DQ = 1;         //拉高总线
  Delay_DS18B20(14);
  x = DQ;           //稍做延时后，如果x=0则初始化成功，x=1则初始化失败
  Delay_DS18B20(20);
}
/*****读一个字节*****/
unsigned char ReadOneChar(void)
{
  unsigned char i=0;
  unsigned char dat = 0;
  for (i=8;i>0;i--)
  {
    DQ = 0;     // 给脉冲信号
    dat>>=1;
    DQ = 1;     // 给脉冲信号
    if(DQ)
    dat|=0x80;
    Delay_DS18B20(4);
  }
  return(dat);
}
/*****写一个字节*****/
void WriteOneChar(unsigned char dat)
{
  unsigned char i=0;
  for (i=8; i>0; i--)
  {
    DQ = 0;
    DQ = dat&0x01;
    Delay_DS18B20(5);
    DQ = 1;
    dat>>=1;
  }
}
/*****读取温度*****/
unsigned int ReadTemperature(void)
{
  unsigned char a=0;
  unsigned char b=0;
  unsigned int t=0;
  float tt=0;
  Init_DS18B20();
  WriteOneChar(0xCC);  //跳过读序号列号的操作
  WriteOneChar(0x44);  //启动温度转换
  Init_DS18B20();
  WriteOneChar(0xCC);  //跳过读序号列号的操作
  WriteOneChar(0xBE);  //读取温度寄存器
  a=ReadOneChar();     //读低8位
  b=ReadOneChar();    //读高8位
  t=b;
  t<<=8;
  t=t|a;
  tt=t*0.0625;
  t= tt*10+0.5;     //放大10倍输出并四舍五入
  return(t);
}
//=====================================================================================
//=====================================================================================
//=====================================================================================


/*****校准温度*****/
u16 check_wendu(void)
{
	u16 c;
	c=ReadTemperature()-5;  			//获取温度值并减去DS18B20的温漂误差
	if(c<1) c=0;
	if(c>=999) c=999;
	return c;
}


设计文件：

链接：https://pan.baidu.com/s/15B5JcLlhCp0FIwXjRlbvyg?pwd=w5x0
