第二章 地形图基本知识

根据教材（武汉大学出版《数字地形测量学》潘正风）进行的知识点总结，自用复习考试，侵删

第二章 地形图基本知识

一、地图

地图就是依据一定的数学法则，使用制图语言，通过制图综合，在一定的载体上，表达地球上各种事物的空间分布，联系及时间中的发展变化状态的图形

地球表面复杂多变的形体，归纳起来可分为地物，地貌两大类
地面上各种固定性的物体，如铁路等，称之为地物；
地面上各种高低起伏的形态，如高山，称之为地貌

1、地图的分类

1）按地图内容分：

普通地图（是综合反映地表自然和社会现象一般特征的地图）
专题地图（是着重表示某一专题内容的地图，如地貌图等）
平面图，图上只有地物不表现地面起伏的图

地形图是普通地图的一种，指的是地表起伏形态和地理位置，形状在水平面上的投影图，具体来讲，将地面上的地物和地貌按水平投影的方法，并按一定的比例尺绘制到图纸上

2）按地图比例尺分

大比例尺地图 大于等于1比1万（测量工程）or 大于等于1比10万（制图学）
中比例尺地图 其他
小比例尺地图 小于1比10万（测量工程）or 小于1比50万（制图学）

3）按成图方法分

线划图（将地面点的位置用符号与线划表示的地图，如地形图）
影像图（把影像平面图与线划图结合的一种形式）
数字图（用数字形式记录和储存的地图）

2、地形图的内容

1）地形图

地形图的内容：数学要素（如比例尺，坐标格网）；地形要素（地物地貌）；注记和整饰要素（注记说明）；

地形图符号有地物符号，地貌符号，注记符号三类

2）地物符号

比例符号（按比例能将地物轮廓缩绘在图上的符号），
半比例符号（物体的长度按比例尺描绘但宽度不按比例尺描绘）
非比例符号（不保持物体的平面轮廓形状为特征，只表示地物在图上的点位和特征）

在地形图上，地物按图式符号加注记表示，地貌一般用等高线和地貌符号表示

3）地图比例尺

将地球表面的形状和地面上的物体测绘在图纸上，通常要按一定的比例尺缩小，即图上的距离与实地相应水平距离的比值称为地图比例尺

4）比例尺精度

相当于图上0.1mm的实地水平距离称为比例尺精度

5）地形图符号的定位

a）非比例地形图符号定位
①符号图形只有一个点的，该点即使地物实地中心位置
②对于圆形，正方形等符号，定位点在其几何图形中心
③宽底符号定位点在其底线中心等

b）半比例地形图符号的定位
①单线符号，线划本上就是地物中心线位置
②对称性双线符号，其符号的中轴线是相应地物的中心线位置
③ 非对称性符号，其底线或缘线就是相应地物中线的位置

3、等高线

在地图上除了特殊地貌外一般都用等高线表示

等高线：就是地面上高程相等的相邻点所连成的闭合曲线

等高距：相邻等高线的高程差

等高线平距：地图上相邻等高线间的水平间距

等高线分类

1） 首曲线
按规定的等高距描述的等高线，图上细实线描绘
2） 计曲线
加粗等高线，为了识图时计数方便，每隔四条首曲线加粗绘制
3） 间曲线
半距等高线，按等高距的一般，以长虚线绘制的等高线，用于高差不大，坡度较缓，单纯以首曲线不能反映局部地貌形态的地段
4） 助曲线
辅助等高线，按四分之一等高距描绘的等高线，短虚线绘制，表示首曲线和间曲线尚无法反映的地貌

等高线的特性

1）同一条等高线上各点的高程相等
2）等高线是闭合曲线，一般不相交、不重合、只有通过悬崖、绝壁或陡坎时才相交或重合
3）等高线与分水线、合水线正交，即在交点处，等高线切向方向与分水线、合水线垂直
4）等高线距相同情况下，图上等高线愈密地面坡度越陡，反之，等高线愈稀则地面坡度越缓

二、地图分幅

地形图的分幅可分为
1）按经纬度分幅称为梯形分幅法，一般用于国家基本比例尺地形图
2）按平面直角坐标系分幅，称为矩形分幅法，一般用于大比例尺地形图

1、基本比例尺地形图的分幅与编号

我国基本比例尺地形图包括1：100万，1：50万，1：25万，1：10万，1：5万，1：2.5万，1：1万，1：5000等8种

Ⅰ.1：100万比例尺地形图分幅编号

从赤道分别向南向北，每纬差4°为一列，至维度88°分为22横列，用大写字母A、B、C、D…表示。从180°经线每经差6°为一列，自西向东分为60列，用阿拉伯数字表示。

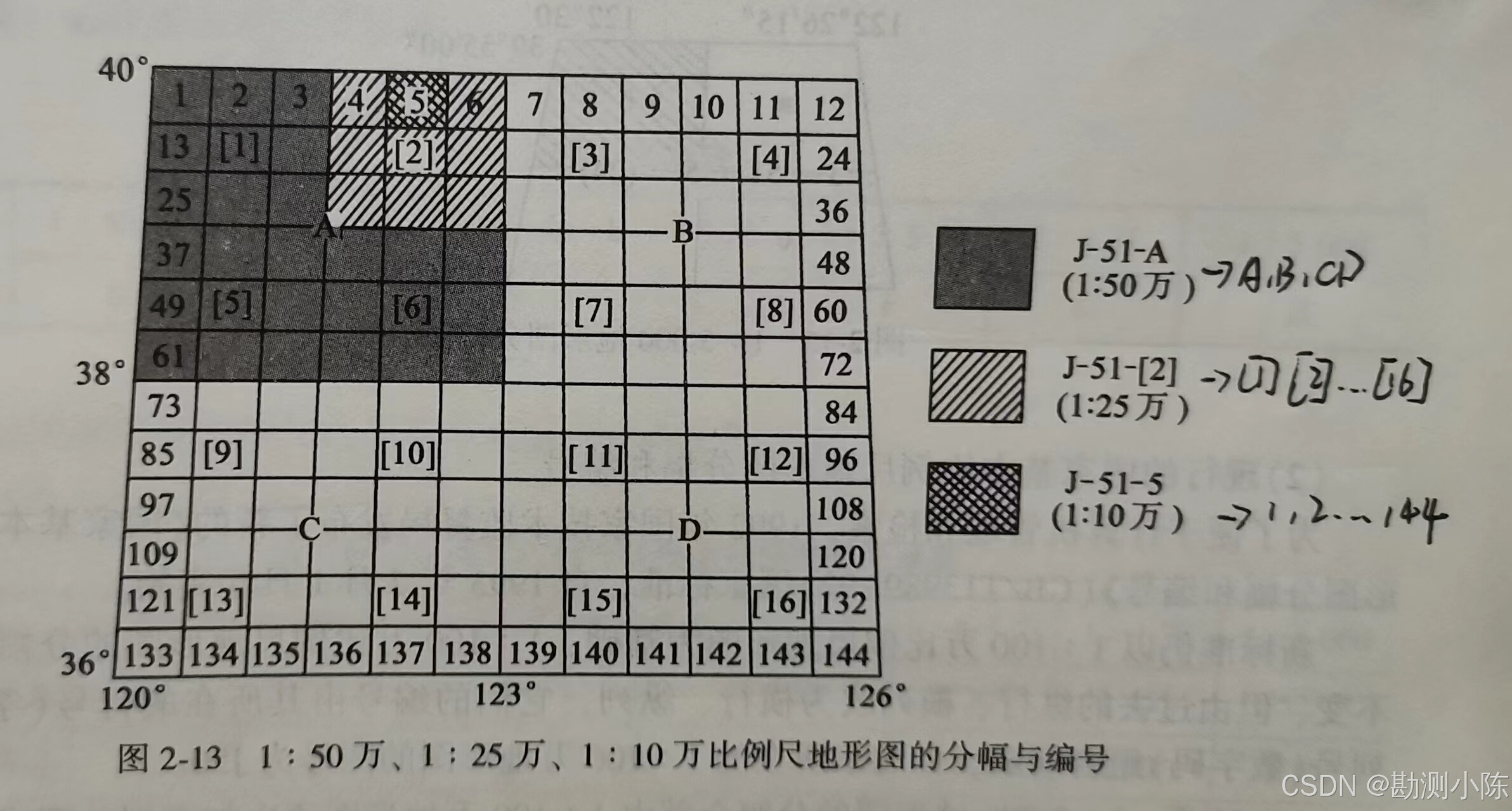

Ⅱ.1：50万，1：25万，1：10万比例尺地形图的分幅编号

这三种比例尺地形图都是在1：100万地形图的基础上形成的，分别是4幅，16幅，144幅

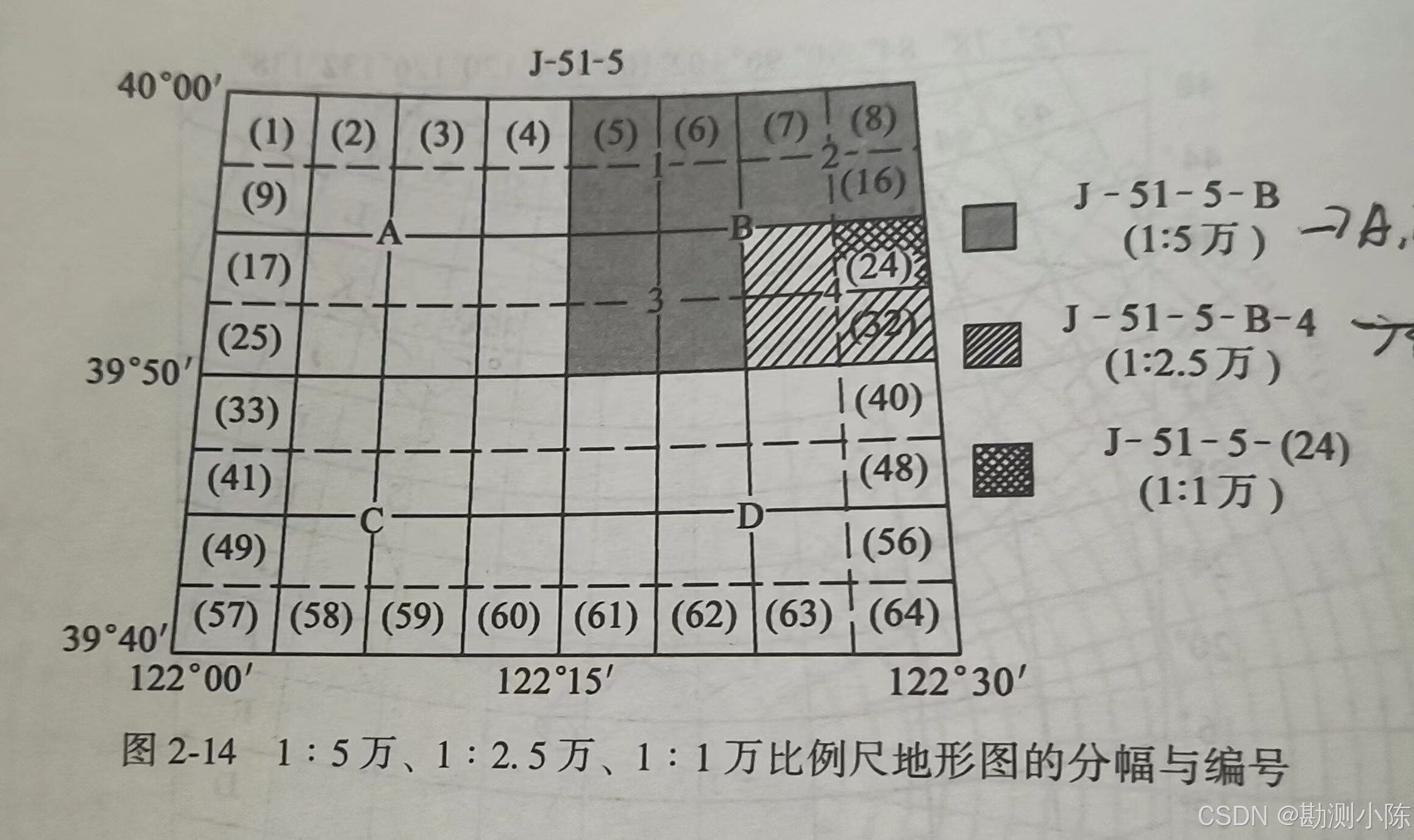

Ⅲ.1：5万，1：2.5万，1：1万比例尺地形图的分幅编号

这三种比例尺地形图分幅编号都是在1：10万比例尺地形图基础上

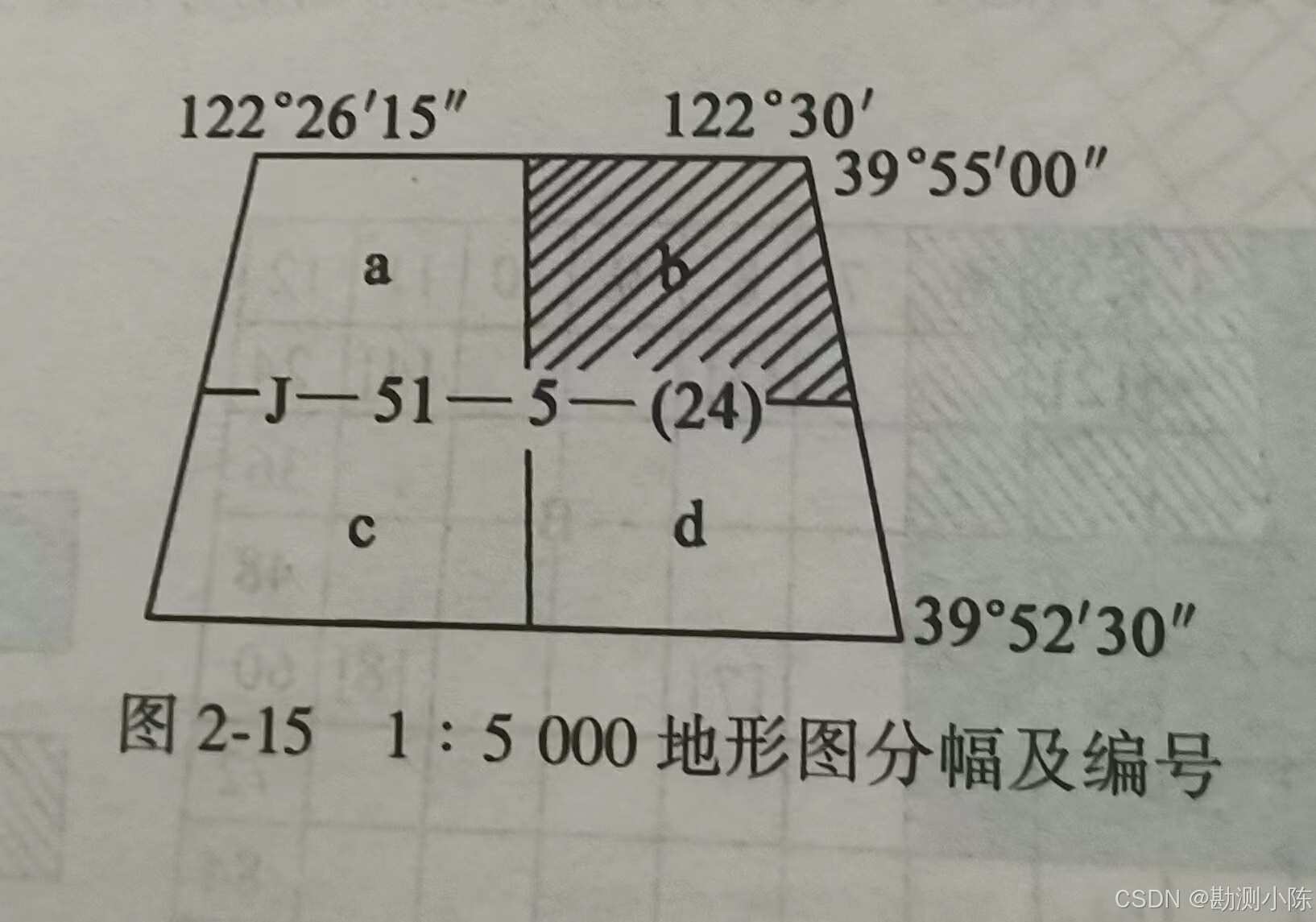

Ⅳ.1:5000比例尺地形图的分幅编号

在1：1万基础上

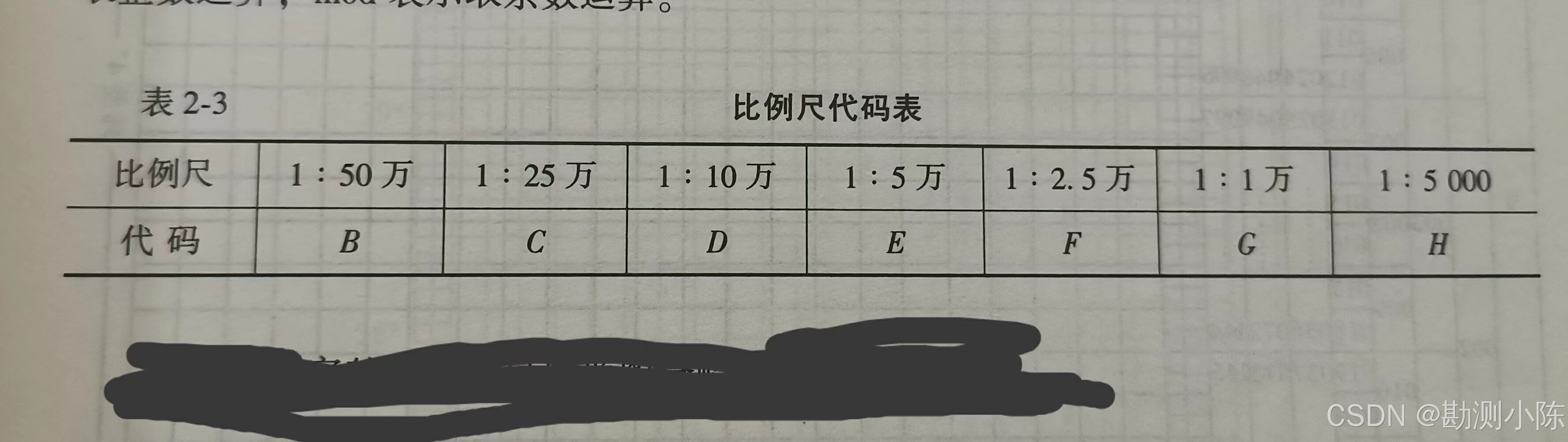

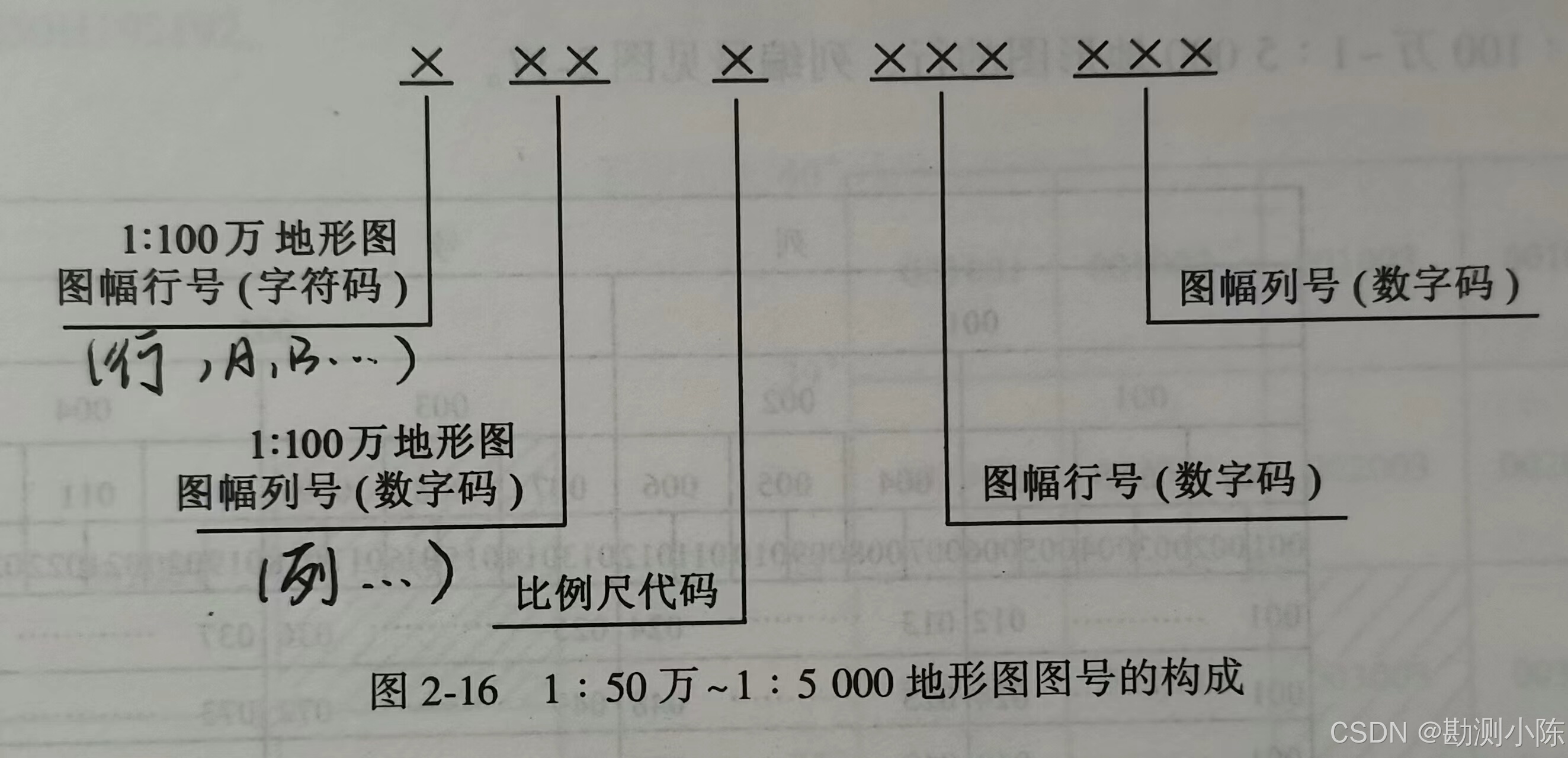

2、现行国家基本比例尺地形图分幅和编号

3、地形图矩形分幅和编号的方法

大比例尺地形图的图幅通常采用矩形分幅，图幅的图廓线为平行与坐标轴的直角坐标格网线，以整千米或整百米分幅

编号方式

①按图廓西南角坐标编号
②按流水号编号
③按行列号编号
④以1：5000比例尺图为基准编号
