电阻（4）温度特性

一、电阻的温度特性:

1、电阻会有温漂：随着温度的变化，则阻值会也会相应的发生变化。

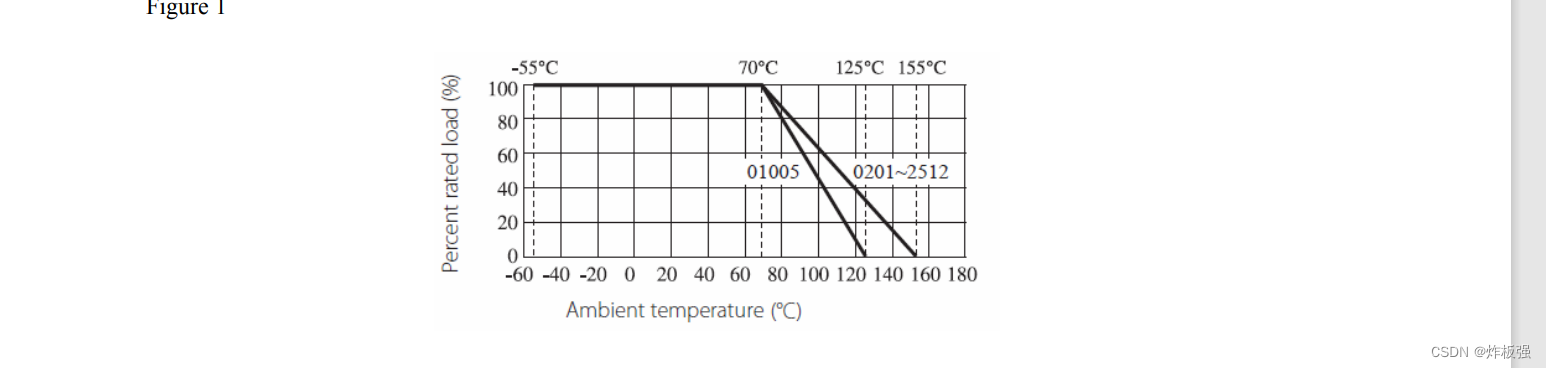

        1.1、以下的图就是电阻的阻值和温度的关系。

        直线内的就是标称值 -55--70度，一旦超过这个温度不同封装的电阻的阻值下降也是不一样



二、精细的温度变化和阻值的关系：

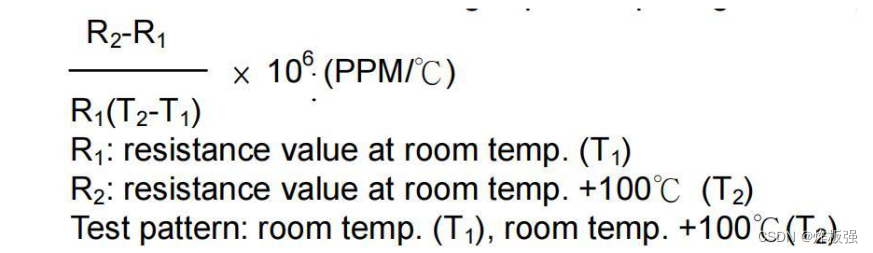

        1、这里用ppm/摄氏度来表示（ppm是百万分之一）。

                1.1、1ppm/度 温度每变化一度，对应的阻值变化是一百万分之一，

                1.2、330pp,/度 温度每变化一度，对应的阻值变化是一百万分之330。

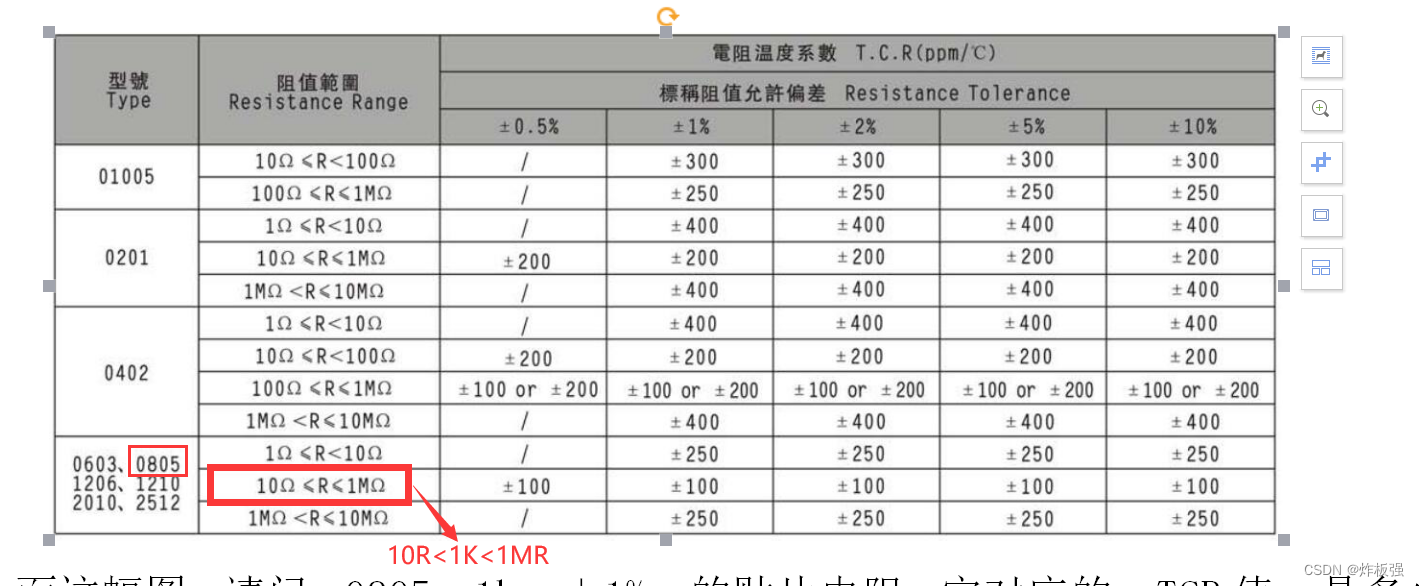

        2、封装0805 1K阻值的 1%精度的电阻 对于的TCR是±100

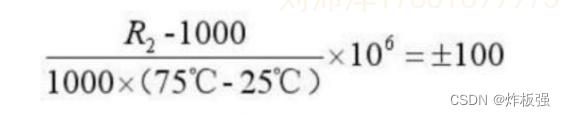

                2.1、代入公式

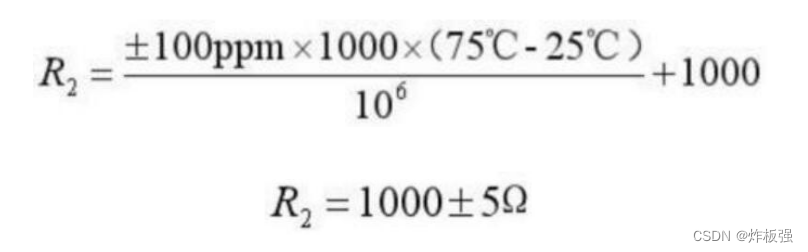

                2.2、变形得

         总结：1K电阻在温度为75度的环境下温漂误差为±5度，我们同时知道，这颗电阻的精度为1%，1%精度的电阻误差值是±10R 1000*1% = 10R，所以电阻温漂的误差还没有精度1%的误差大，那么精度误差和温漂误差加起来是±15R，对于电阻一般的场合来说，1%精度的电阻最够用。

        而现在由温漂所带来的误差比精度所带来的误差要小，所以通常情况下我们会忽略温漂所带来的误差，这就是为什么在一般实际工作中压根不关心温漂的原因。

        当然在一些特殊情况下我们还是要考虑温漂所带来的影响，比如高精密的产品，仪器仪表如果有从事仪器仪表行业的就要把温漂所带来的误差考虑进去了，如果误差过大，这时我们要选择TCR小的电阻，当然造价也会贵一些。

二、特殊电阻：

        2.1、正温度特性，电阻的阻值随着温度的升高，值在上升

        2.2、大多数普通电阻：是负温度特性，电阻的阻值随着温度的升高，值在下降

        2.3、利用正温度特性做保护

P X T1 = I1² X R1X T1

P X T2 = I2² X R2 X T2

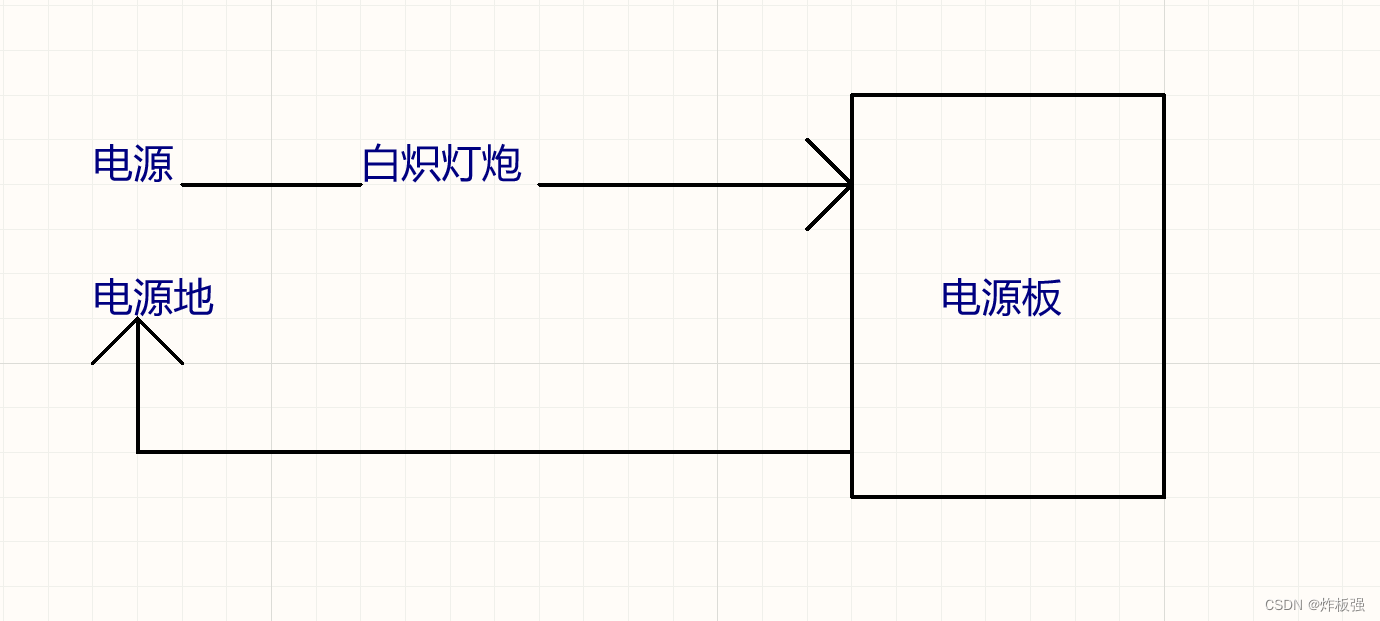

电流，电压相同的情况下我们选择正温度特性的电阻这里用白炽灯做比方，当白炽灯亮了就说明有短路，因为白炽灯达到一定电压才会亮，当电源板短路时温度增加，电阻的阻值会变大，电流会变小，从而阻断电源到电路板之间的电流 进而达到保护电源板。
