基于51单片机DHT11温湿度测量仪protues仿真设计源码+仿真+讲解视频+设计报告

基于51单片机DHT11温湿度测量仪protues仿真设计（源码+仿真+讲解视频+设计报告）

（源码+仿真+讲解视频+报告）

仿真原版本：protues 8.9

程序编译器：keil 4/keil 5

编程语言：C语言

设计编号：S0022

功能说明：

运用所学单片机知识，完成温湿度信号的测量。

要求如下：

单片机系统选择使用AT89C51，温度传感器采用DHT11，将温湿度传感器DHT11采集到的温度及湿度值数据显示在LCD显示器上。

讲解视频

代码讲解+仿真讲解

51单片机DTH11温湿度测量仪protues仿真设计（源码+仿真+报告+讲解）

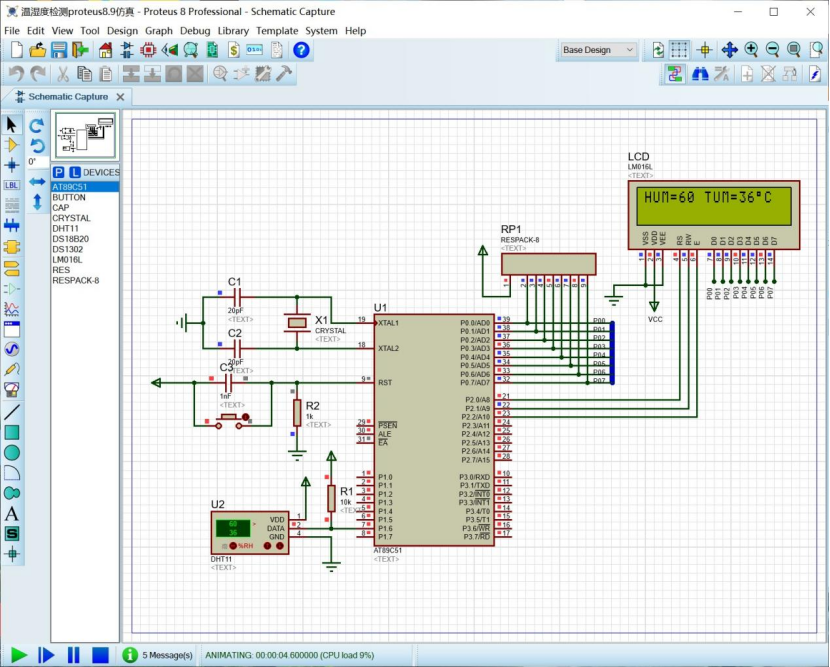

仿真电路

DHT11检测值

//单总线读取DHT11寄存器
uchar DHT11_rec_byte()
{
   uchar i,dat=0;
  for(i=0;i<8;i++)
   {
      while(!Data);
      DHT11_delay_us(8);
      dat<<=1;
      if(Data==1)
         dat+=1;
      while(Data);
    }
    return dat;
}
//解析DHT11寄存器数据
void DHT11_receive()
{
    uchar R_H,R_L,T_H,T_L,RH,RL,TH,TL,revise;
    DHT11_start();
    if(Data==0)
    {
        while(Data==0);
        DHT11_delay_us(40);
        R_H=DHT11_rec_byte();
        R_L=DHT11_rec_byte();
        T_H=DHT11_rec_byte();
        T_L=DHT11_rec_byte();
        revise=DHT11_rec_byte();
        DHT11_delay_us(25);
        if((R_H+R_L+T_H+T_L)==revise)
        {
            RH=R_H;
            RL=R_L;
            TH=T_H;
            TL=T_L;
        }
        rec_dat[0]='H';	 //显示的第一个字符
        rec_dat[1]='U';
        rec_dat[2]='M';
		rec_dat[3]='=';
        rec_dat[4]='0'+(RH/10);
        rec_dat[5]='0'+(RH%10);/*湿度*/
        rec_dat[6]=' ';
        rec_dat[7]='T';	 //显示的第一个字符
        rec_dat[8]='U';
        rec_dat[9]='M';
		rec_dat[10]='=';
        rec_dat[11]='0'+(TH/10);
        rec_dat[12]='0'+(TH%10);/*温度*/
    }
}

main函数

void main()
{
   uchar i;
   init_lcd();
   while(1)
   {
       DHT11_delay_ms(100);
       DHT11_receive();
       write_com(0x80);
       for(i=0;i<13;i++){
	   	    write_dat(rec_dat[i]);
	   }
		write_dat(0xdf);
		write_dat('C');
   }
}

设计报告

5593字设计报告
