本文介绍了如何使用ADEL和ADEXL进行模拟集成电路设计的仿真流程。从启动ADEXL创建新视图，到设置仿真类型、添加测试和角落条件，再到导入模型文件和配置工艺库路径，最后执行仿真并查看不同条件下结果的详细步骤。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

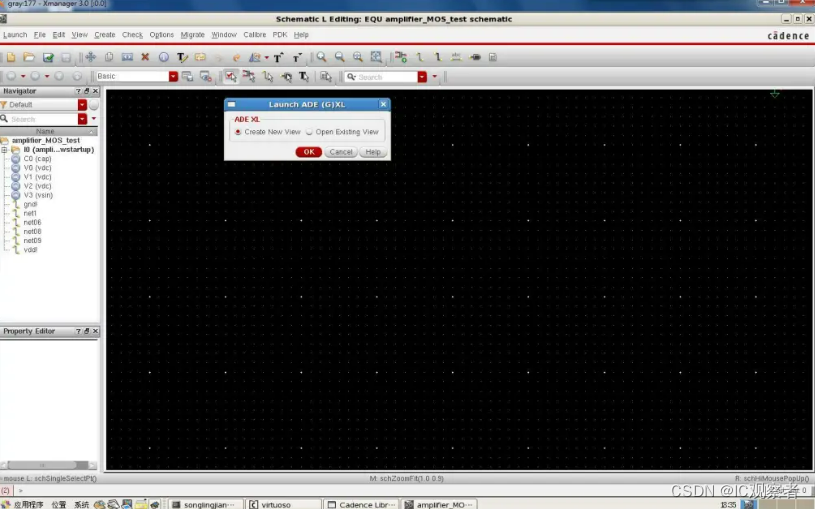

首先打开原理图，选择 launch》ADEXL，如下面的窗口所示，选择 Create New View。
在这里插入图片描述

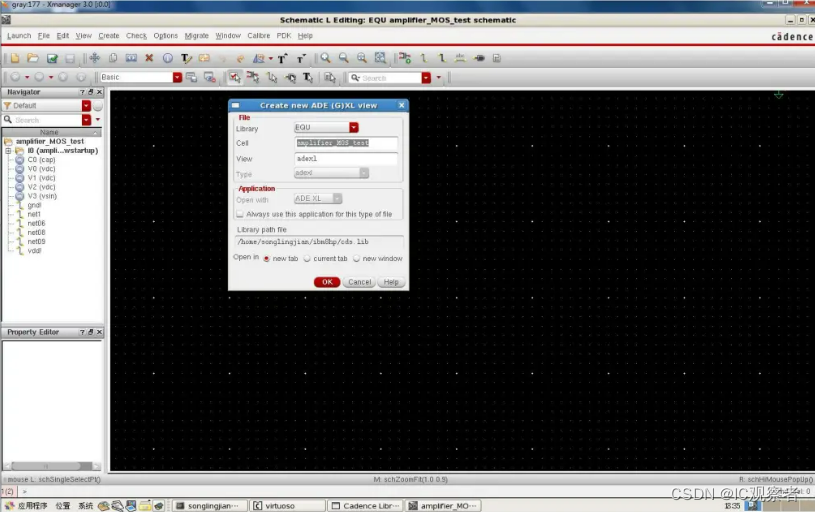

按照默认的确认就行。
在这里插入图片描述

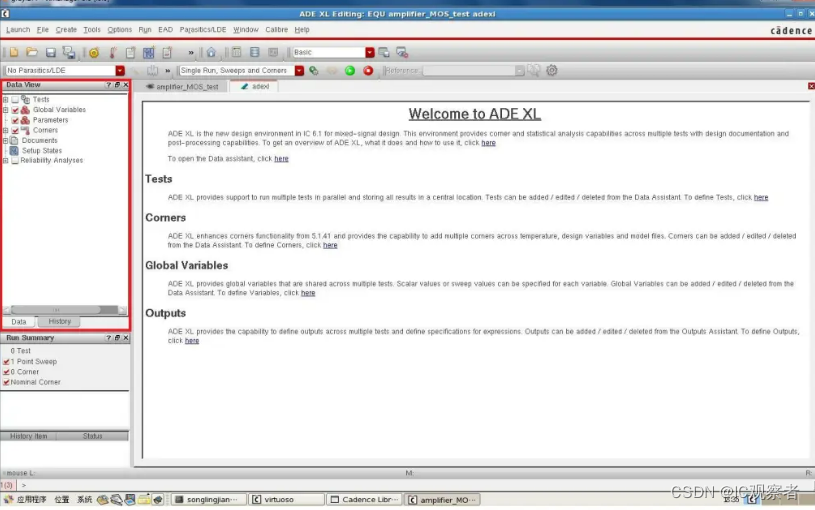

接下来就看到下面的窗口，要编辑的地方就在左边的 Data View。
在这里插入图片描述

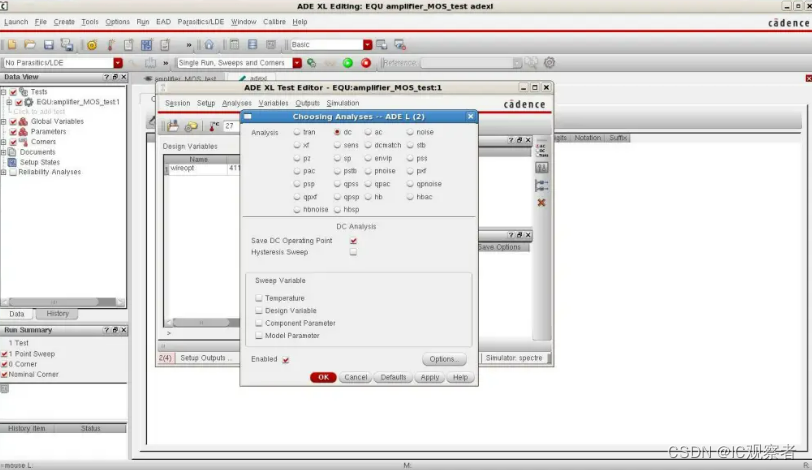

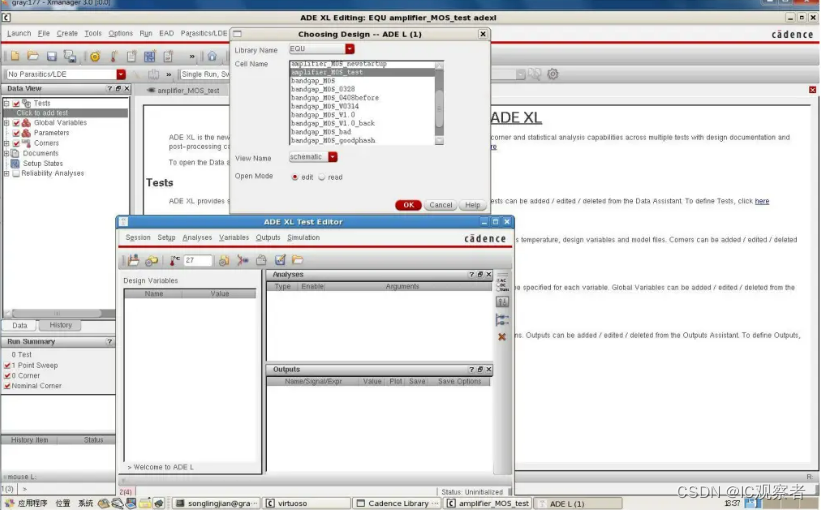

点开 Tests，Click to add test 就可以新建一个 test，可以看到平常使用的 ADE L 的界面（没有开始仿真按钮，只是用来设置仿真类型），按照平时的仿真选项设置就行，
在这里插入图片描述
在这里插入图片描述
设置好了仿真类型，关掉 ADE L 窗口，回到这个界面。同样在 Data View 窗口的 Corners下面点击 Click to add corner。就可以看到下面的窗口。
