cadence的工艺角仿真、蒙特卡洛仿真、PSRR

学习来源：https://www.bilibili.com/video/BV1gX4y1g7JJ?spm_id_from=333.337.search-card.all.click

工艺角仿真

打开ADE XL

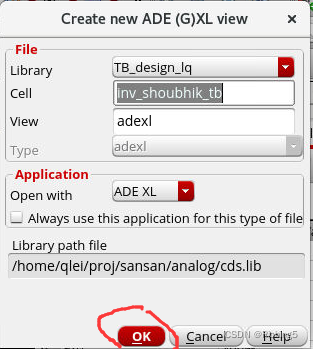

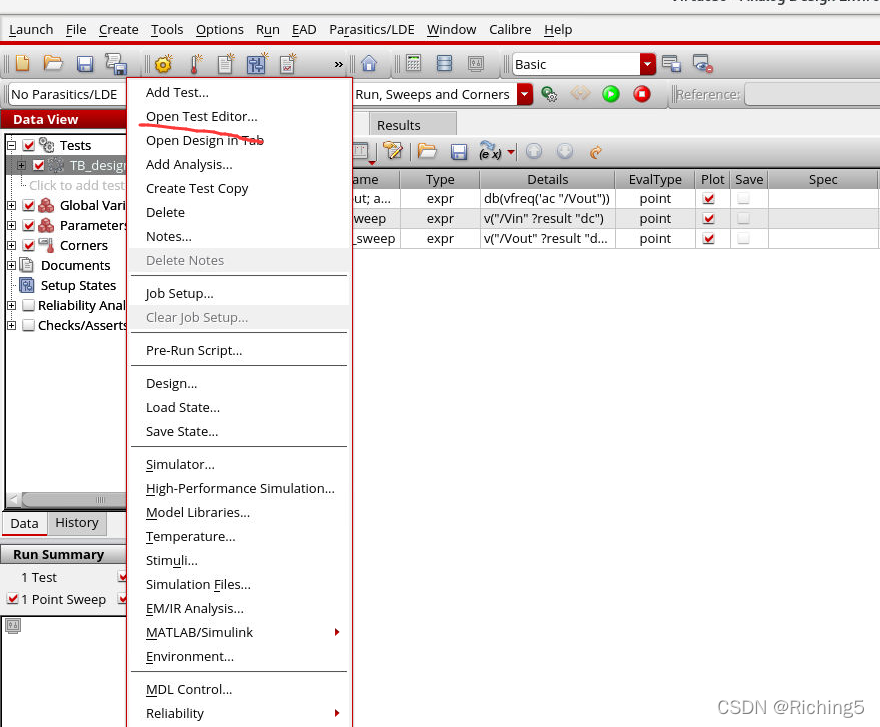

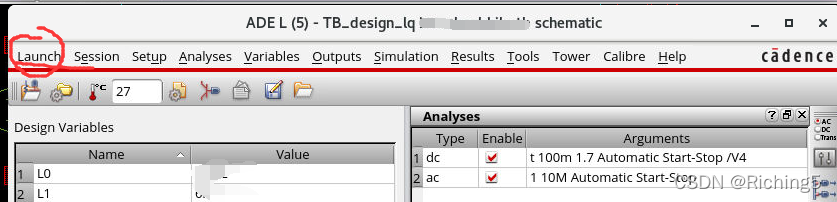

当你在ADEL完成仿真，并且不想丢掉这里面的设置参数，就在launch里打开ADEXL
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

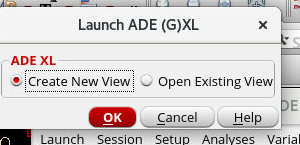

打开ADEXL仿真器
在这里插入图片描述

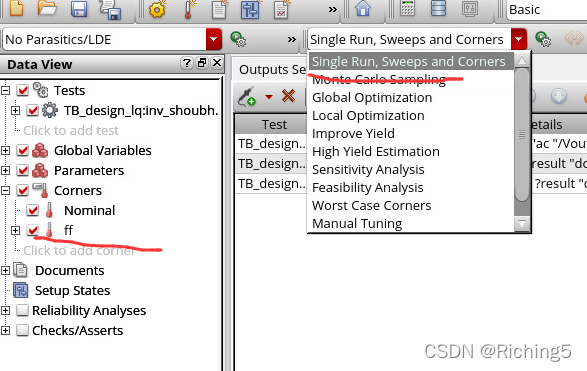

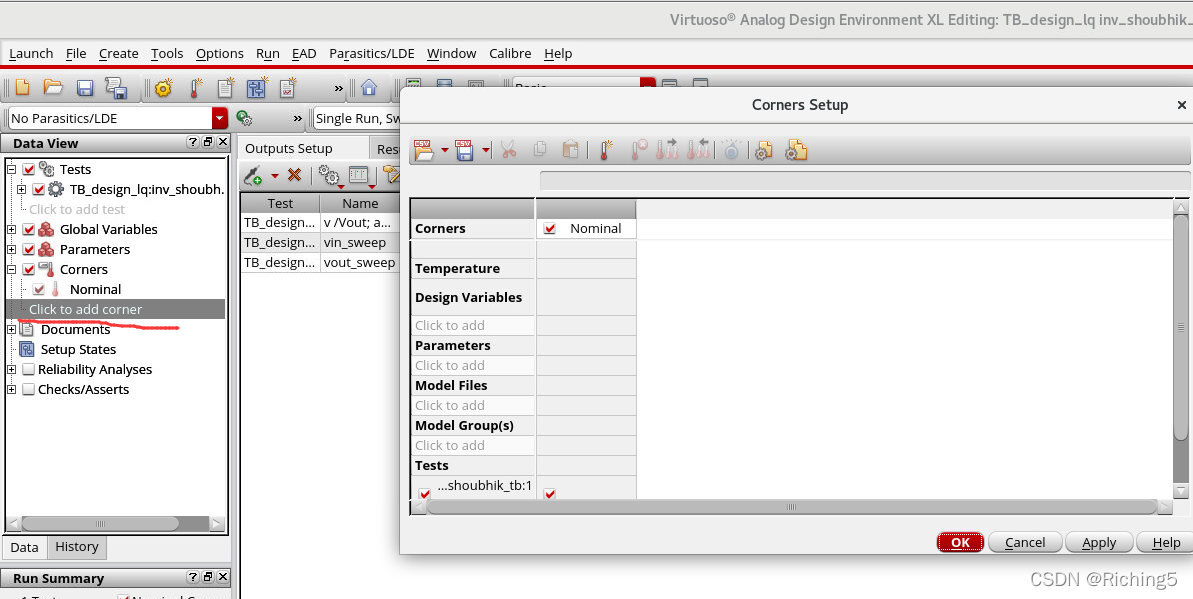

选择工艺角

在这里插入图片描述
normal就是tt工艺

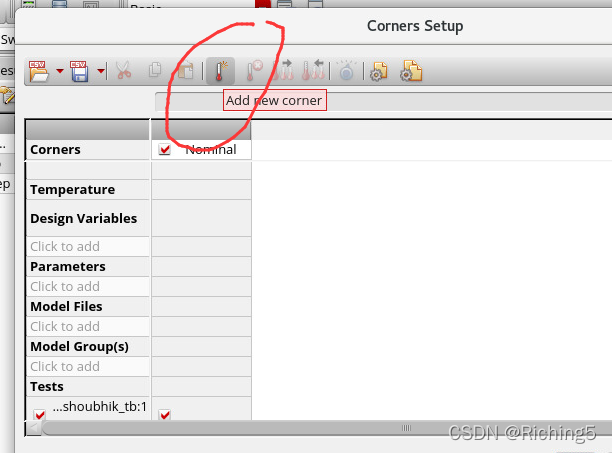

我们新建一个工艺角
在这里插入图片描述
命名为ff
在这里插入图片描述

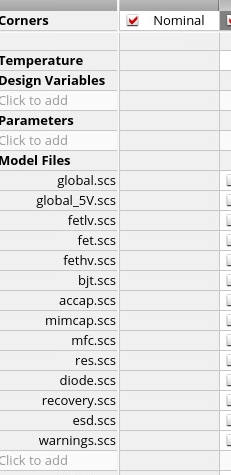

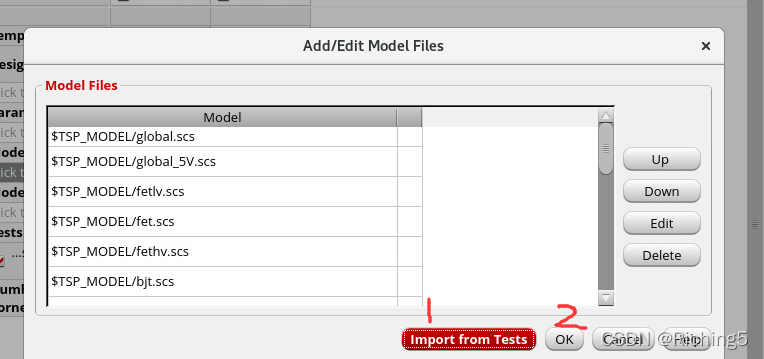

添加模型文件
在这里插入图片描述
在这里插入图片描述
默认为tt工艺角
在这里插入图片描述

为ff设置工艺角

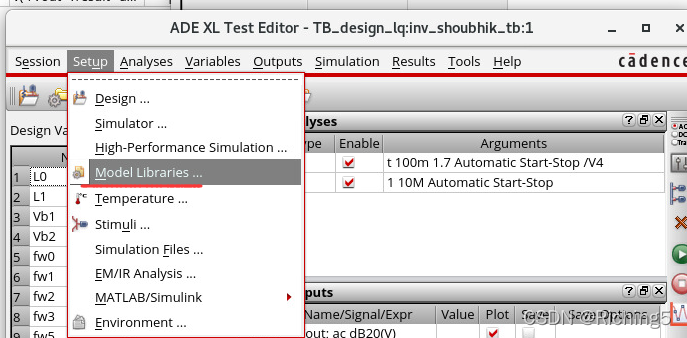

打开ADEXL的模型文件
在这里插入图片描述

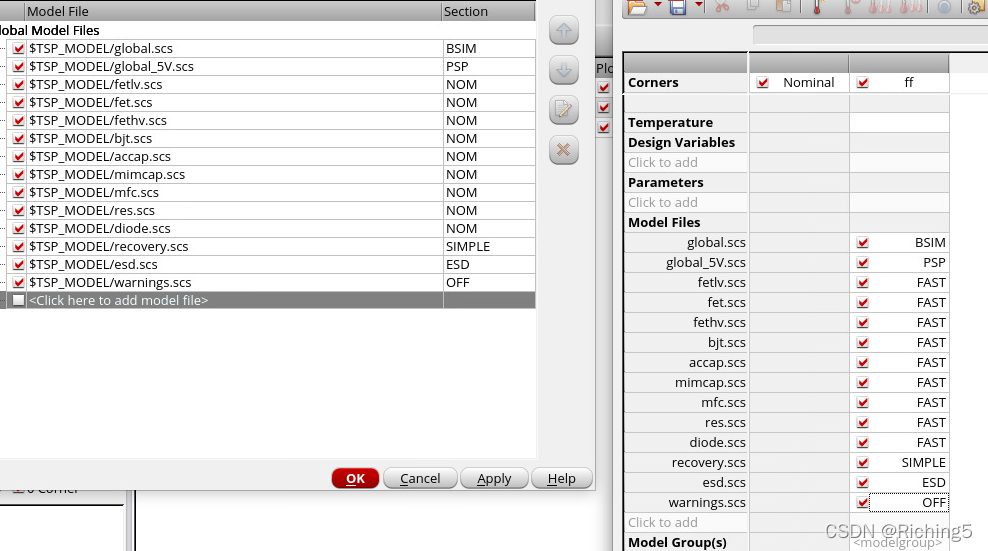

对照这模型文件选，不同工艺可能有所差别，把左侧NOM的选为fast，勾好-apply-ok
在这里插入图片描述
选择工艺角仿真，run在这里插入图片描述

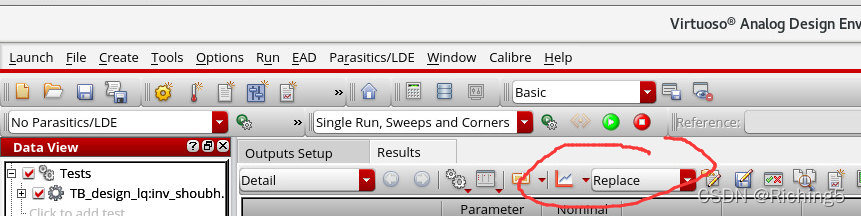

plot
在这里插入图片描述

蒙特卡洛仿真

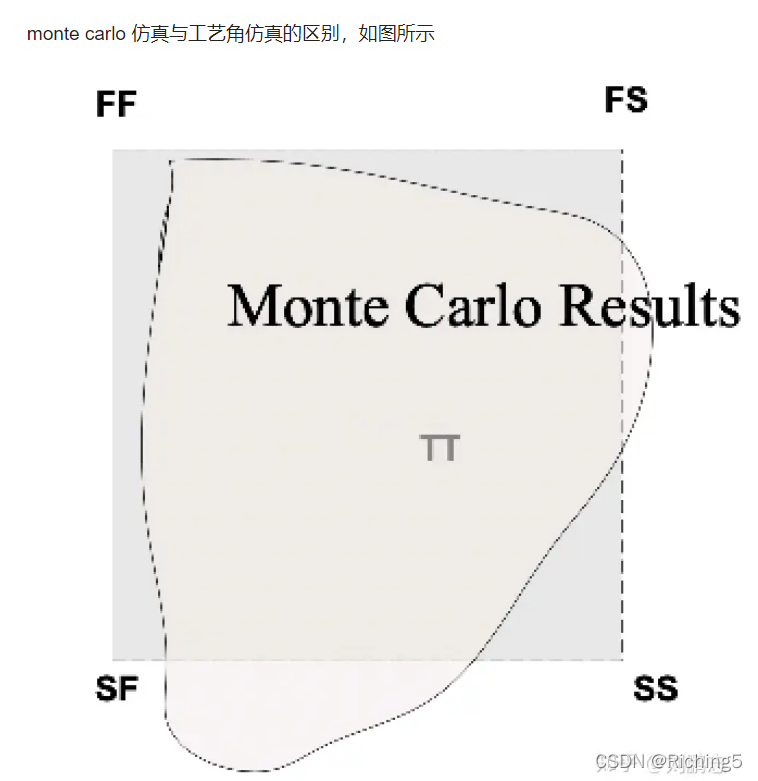

图源知乎刘志鹏

在这里插入图片描述

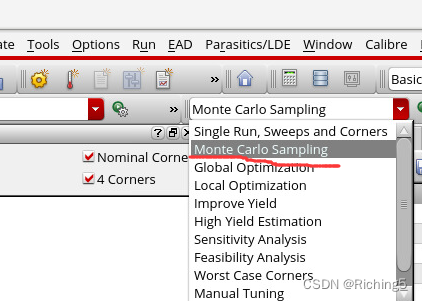

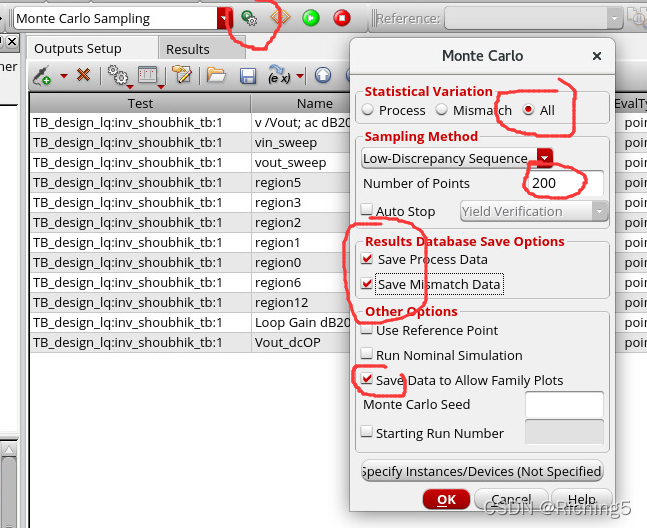

设置时根据需要去选择变化的参数和仿真点数，勾选save data to allow family plots
在这里插入图片描述
然后run

PSRR

在这里插入图片描述

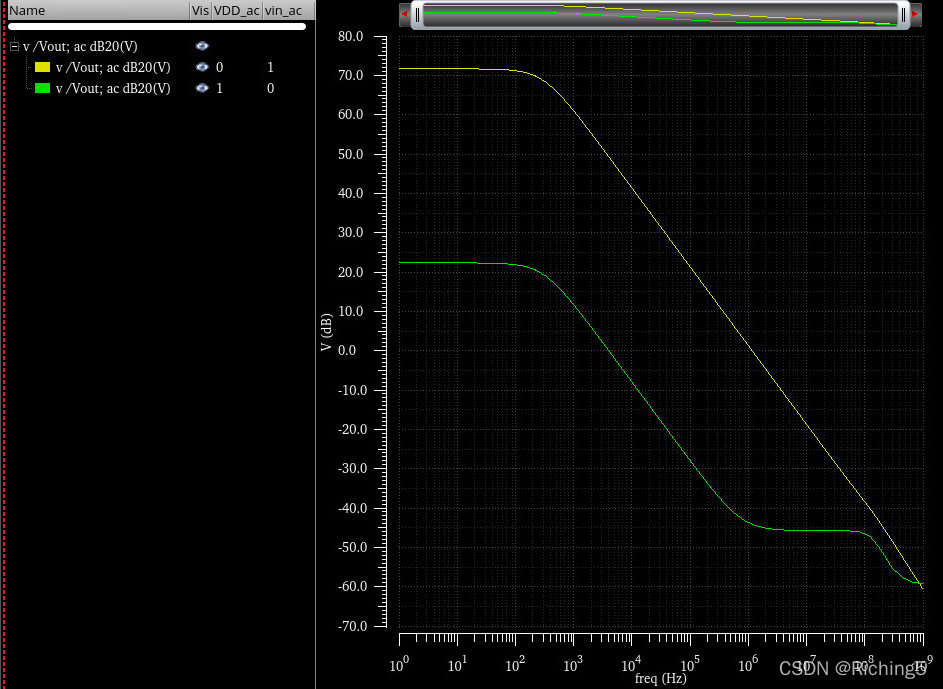

分别给输入和VDD添加1V的AC（用参数扫描），进行AC仿真，得到输入到输出的增益和电源到输出的增益。
在这里插入图片描述

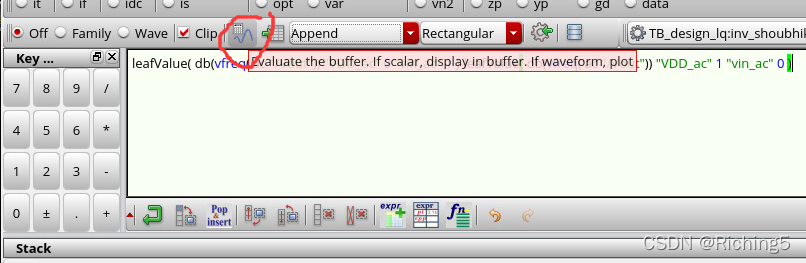

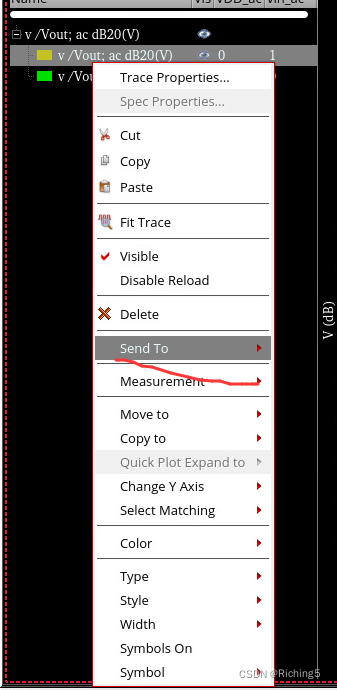

将两条曲线送到计算器作差
在这里插入图片描述
plot
在这里插入图片描述

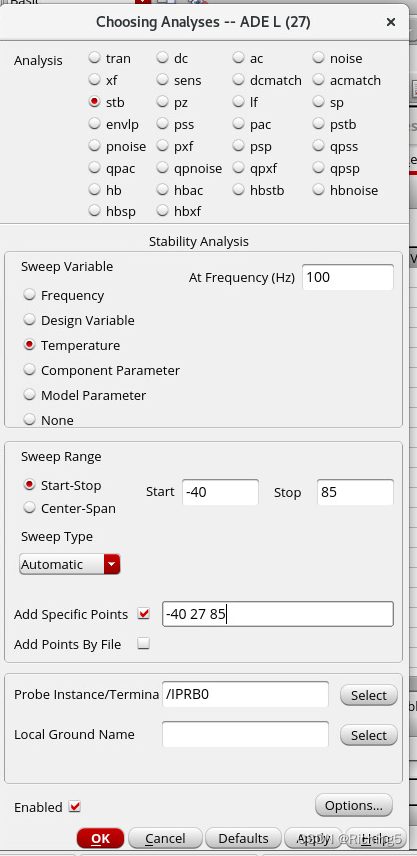

温度扫描

在这里插入图片描述
在这里插入图片描述
