02_交换机的接口和端口你搞懂了吗？

端口，逻辑概念



1.access，只属于1个VLAN，用户连接计算机。入计算机去Tag标签，计算机出打Tag标签

2.trunk，可以允许多个VLAN通过，可以接收和发送多个VLAN报文，用于交换机与交换机的接口。

3.hybird，可以允许多个VLAN通过，可以接收和发送多个VLAN报文，用于交换机或计算机。

接口，物理概念

1.以太网接口

1、百兆网线：五类（Cat 5） 五类线径：0.30mm—0.45mm

2、千兆网线：超五类（Cat 5e）超五类线径：0.48mm—0.51mm、

六类（Cat 6）六类线径：0.55mm—0.58mm（中间有十字骨架）

3、万兆网线：七类（Cat 7）七类线径：0.59mm—0.6mm

2.光纤接口

光模块

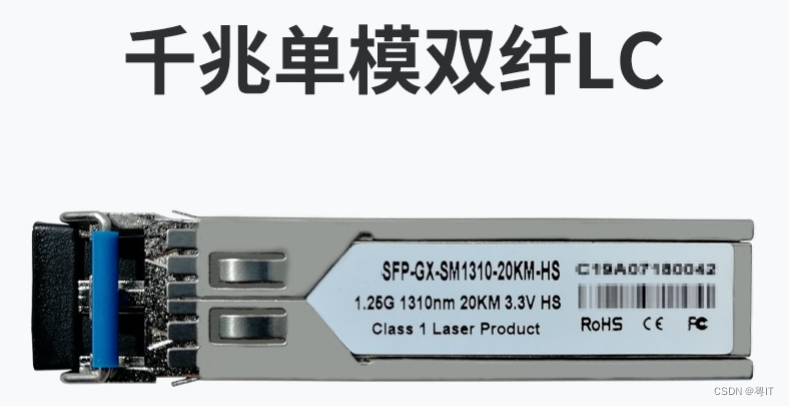

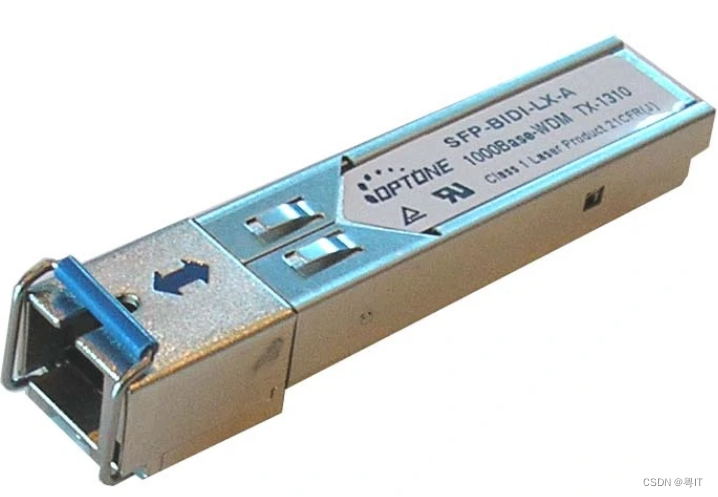

SFP 光模块：传输速率为百兆和千兆。常见速率有155Mb/s、622Mb/s、1.25Gb/s、2.5Gb/s、3Gb/s。

SFP+ 光模块：传输速率为万兆，即10Gb/s。

QSFP+ 光模块：传输速率为40G和100G。

CFP、CFP2、CFP4 光模块：传输速率主要为40G和100G。

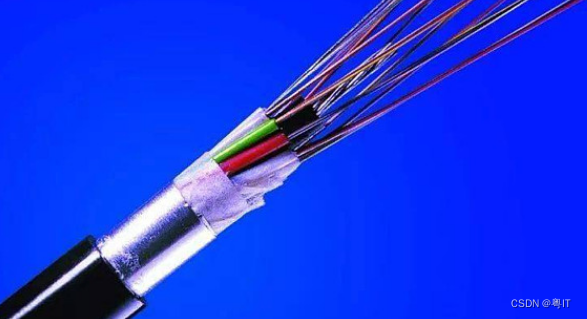

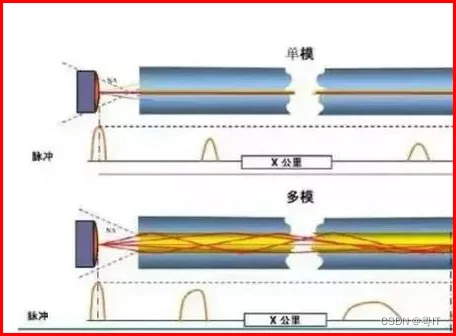

单模光纤和多模光纤

1、单模光纤：单模光纤内部里的芯线数量一般只有一根。激光光源，远，贵，黄色



2、多模光纤：多模光纤内部里的芯线数量一般有8根捆在一起。LED光源，近，便宜，橙色

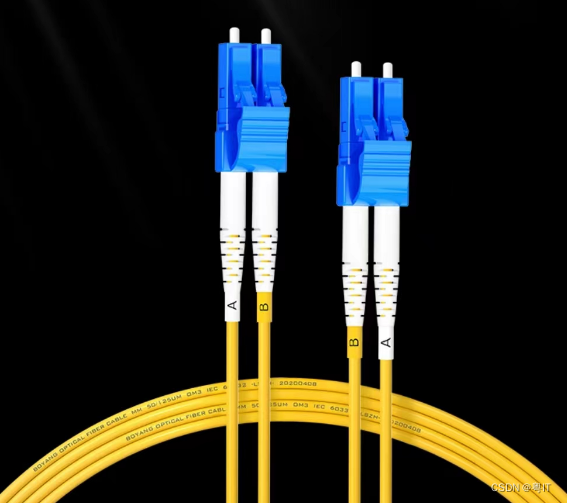

单模单纤与单模双纤

单模单芯与单模双芯

单纤(芯)，只有一根光纤，即发送也接收。抗干扰性差

双纤(芯)，一根用于发送，一根用于接收。抗干扰性好

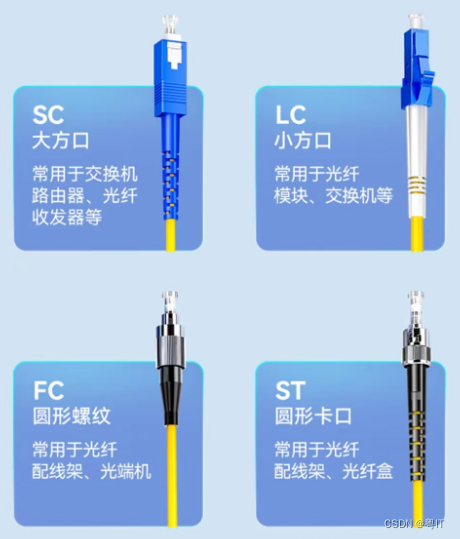

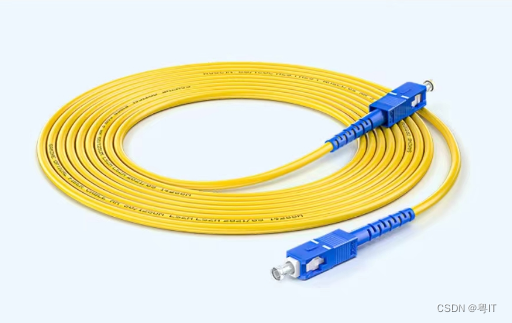

光纤跳线四种接口方式FC、ST、SC、LC。



光纤跳线和光模块搭配适应，需要对应才可以插进去

转存失败重新上传取消

3.Console口

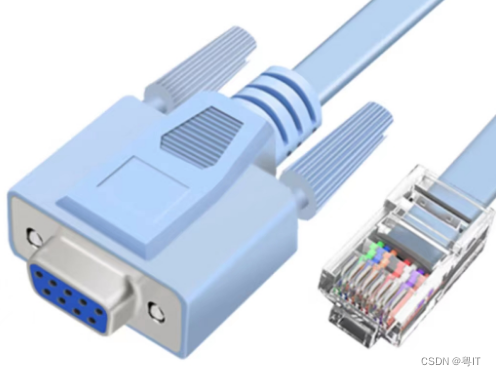

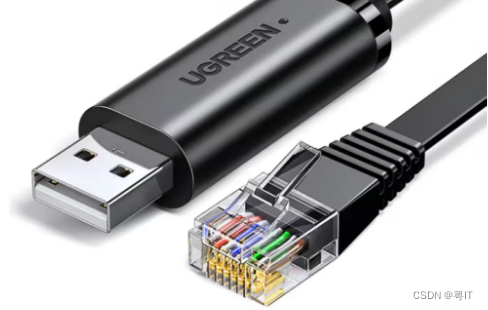

Console口是设备调试口，普通使用RJ45转USB这个样子。



4.堆叠接口

交换机和交换机堆叠使用，有使用特殊线缆光缆也有使用网线的。

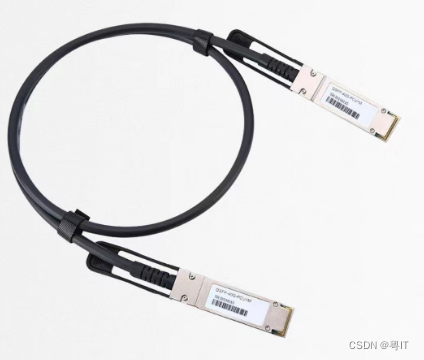

DAC 高速线缆：线缆材质铜，传输速率为10G、40G和100G。

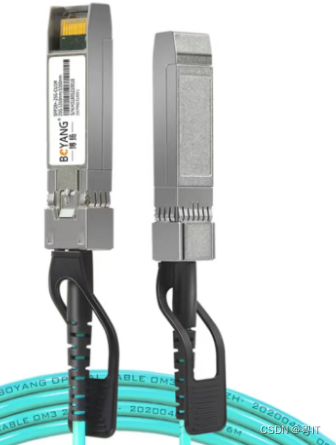

AOC 高速光缆：传输介质为光纤，传输速率为10G、40G和100G。





其他：

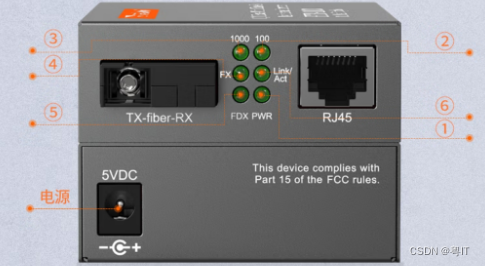

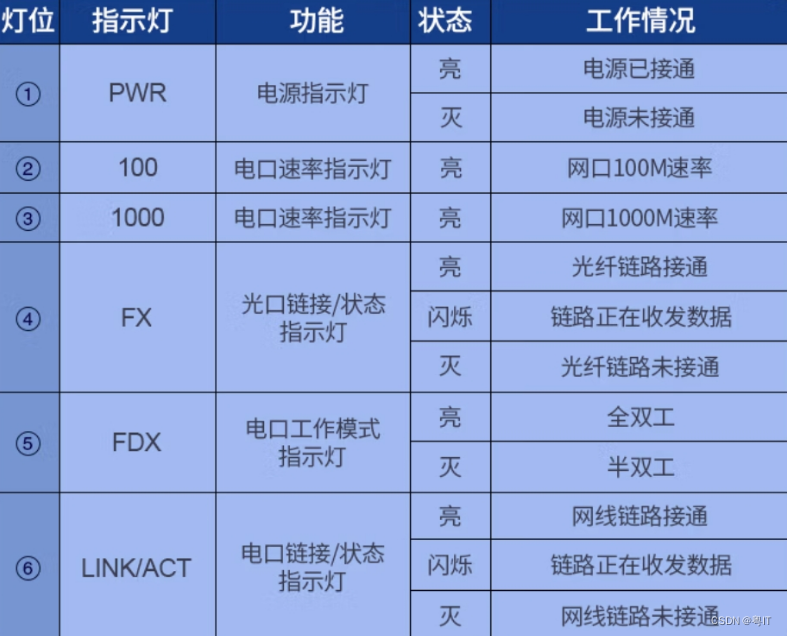

光纤收发器

用处：光纤转网线

购买的时候要买一对，不然有可能有问题。





光纤收发器机架

用处：光纤转网线，放机架上的。

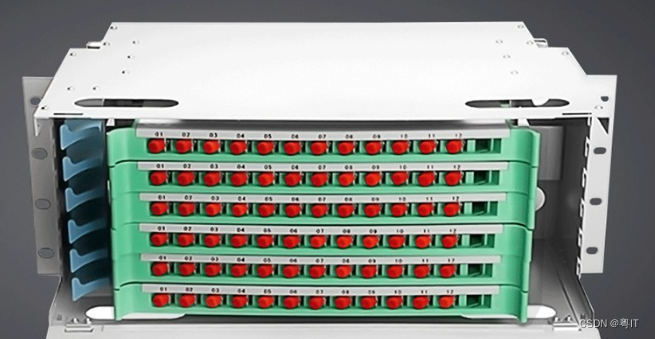

光纤架





光纤光缆





光功率计
