AUTOCAD统计相同图标元素的数量
简述：
1.打开需要统计的CAD图纸
2.使用快捷键：【ctrl+1】打开特性面板
3.在图纸中选择一个需要统计的图标元素，并记录下块名称如下图：
块名称为：$equip$00001700
4.框选需要进行图形数量统计的区域：
5.使用：【FI】命令打开<对象选择过滤器>
6.此处有两个方法：
方法一：选择过滤器选择【块名】
点击后边的选择：选择刚才记录的块名
点击：【添加到列表】按钮
点击应用，此时左侧特性面板中会显示块的数量

方法二：直接点击【添加选定对象】按钮在图纸中找对对应的图形并选择
删除没有用的参数只保留对象和块名
点击应用，结果在特性面板中被统计出来

详述：

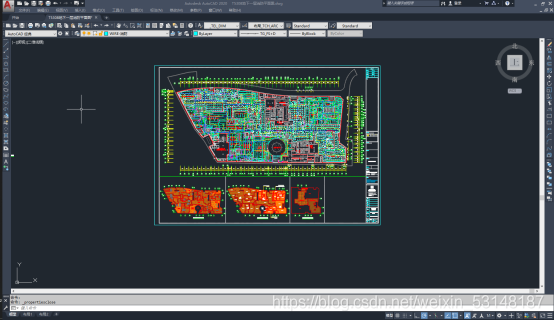

打开需要统计的CAD图纸
在这里插入图片描述

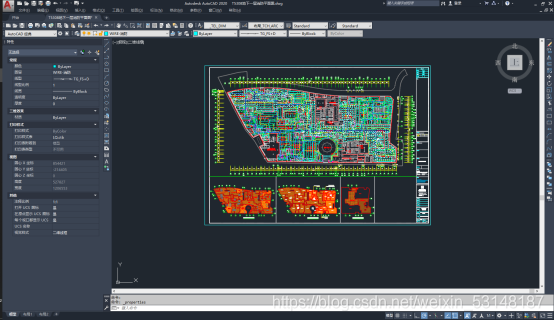

使用快捷键：【ctrl+1】打开特性面板
在这里插入图片描述

在图纸中选择一个需要统计的图标元素，并记录下块名称如下图：
块名称为：$equip$00001700
