002 【科研神器】数据提取工具 WebPlotDigitizer 使用教程

一、WebPlotDigitizer 安装方法

1. 直接在官网上进行下载 automeris.io，选择右上角的下载按钮，再根据电脑位数选择对应版本进行下载。

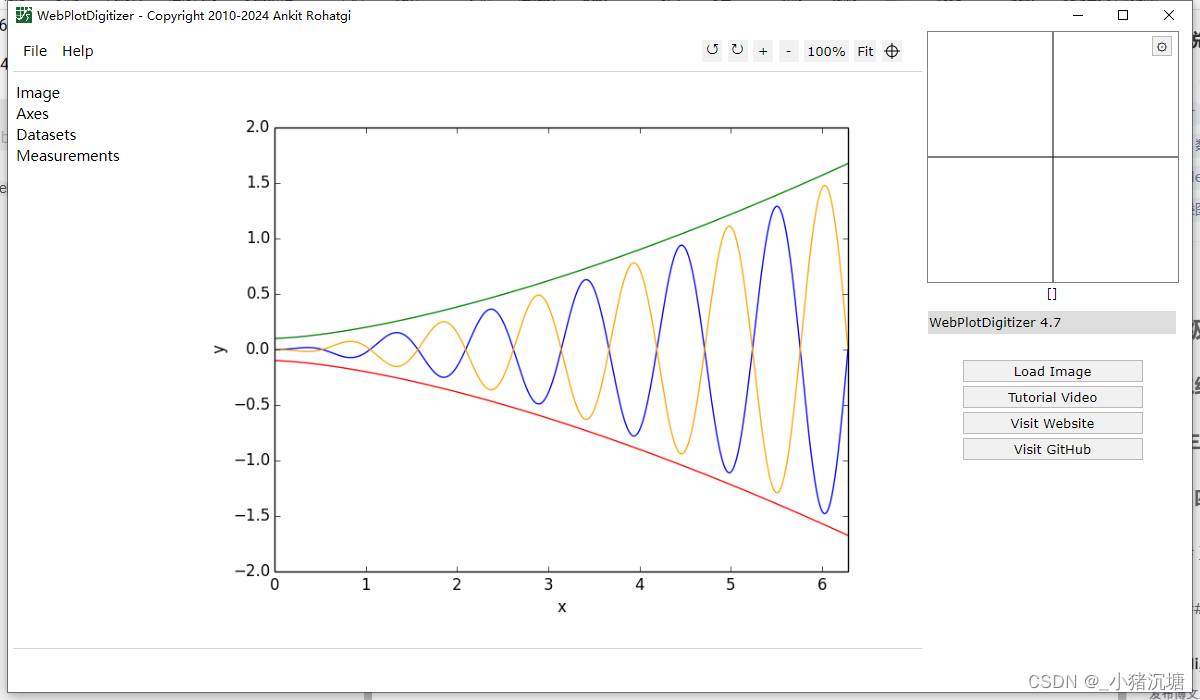

2. 下载后将得到一个压缩包，直接解压缩，双击WebPlotDigitizer-4.7.exe即可运行，得到如下界面。


二、WebPlotDigitizer 使用方法

本节将以最基本的二维图像为例，展示如何获取图像数据。

1. 保存提取数据的图像。

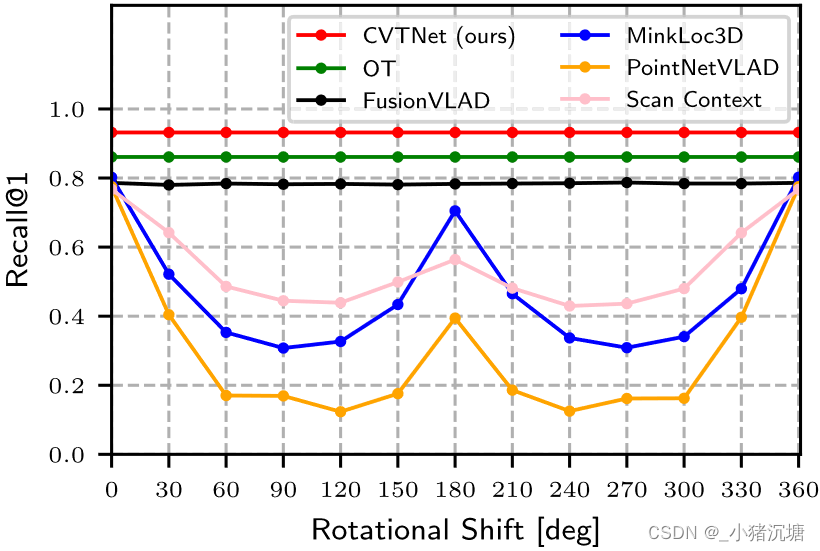

   将二维图像保存到本地（以下图为例）。

2. 导入图像并配准。

• 选择load iamge导入保存的图片
• 选择2D (X-Y) Plot导入二维图像 - 点击 Align Axes 确认。

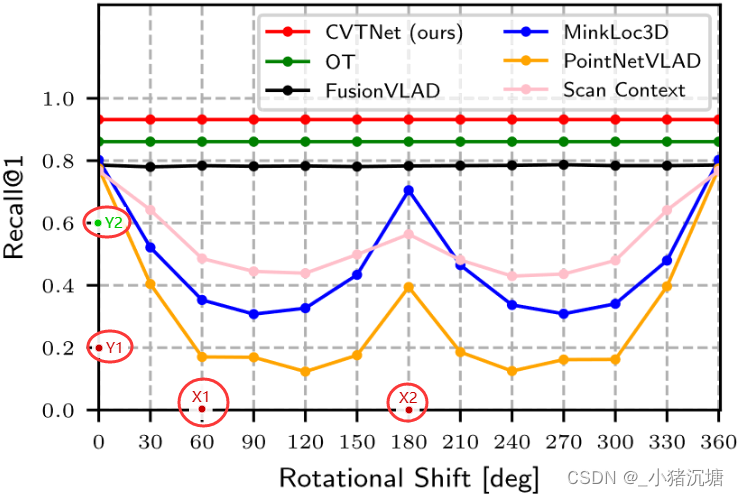

• 点击 Proceed 开始配准，分别在 x轴 和 y轴 上各选两个点

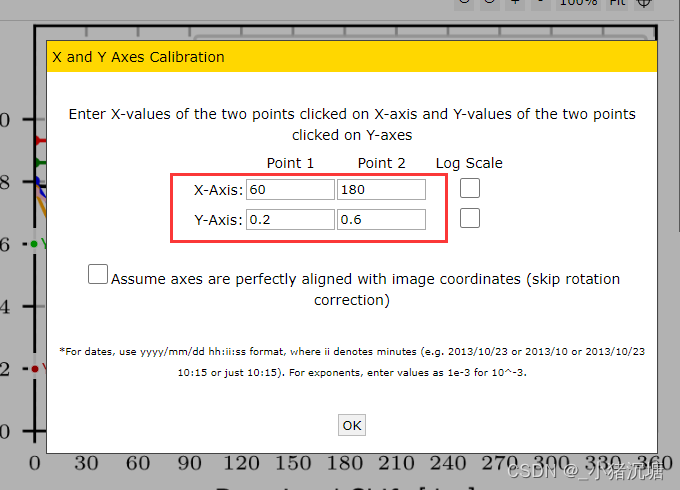

• 点击 Complete! 输入对应的数值，以完成校正。


3. 获取曲线点。

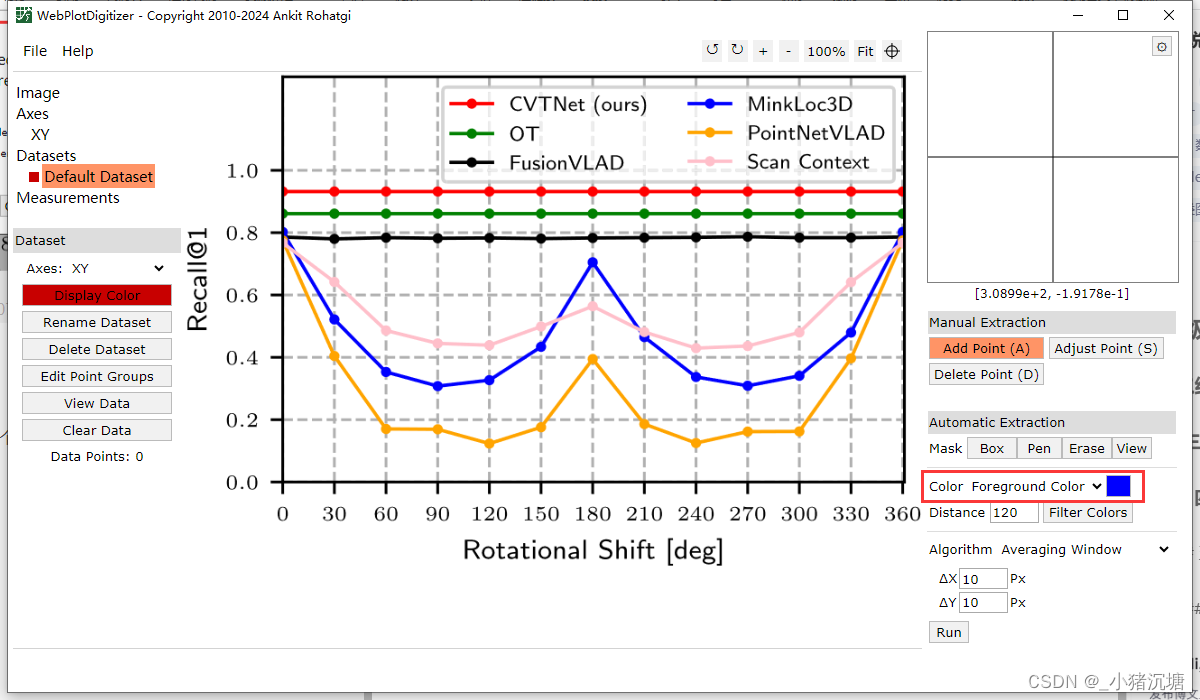

• 点击 Color Foreground Color 右边的颜色，点击 Color picker 从曲线图中取得要提取的曲线对应的颜色（如下图，以橙色线为例）。

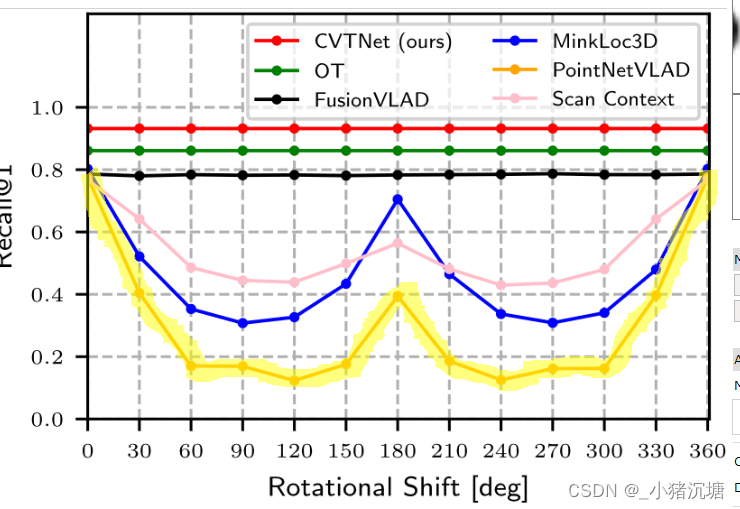

• 通过 Pen 工具描绘出曲线的大致区域（设置大致的区域可降低 WebPlotDigitizer 误识别率）。

Box： 可以选定需要提取数据的画面范围，可以是一个或者多个方形区域
Pen： 可以手动绘制需要定位的曲线范围
Erase： 可以对选定区域进行进一步精准定位，擦掉多余的区域

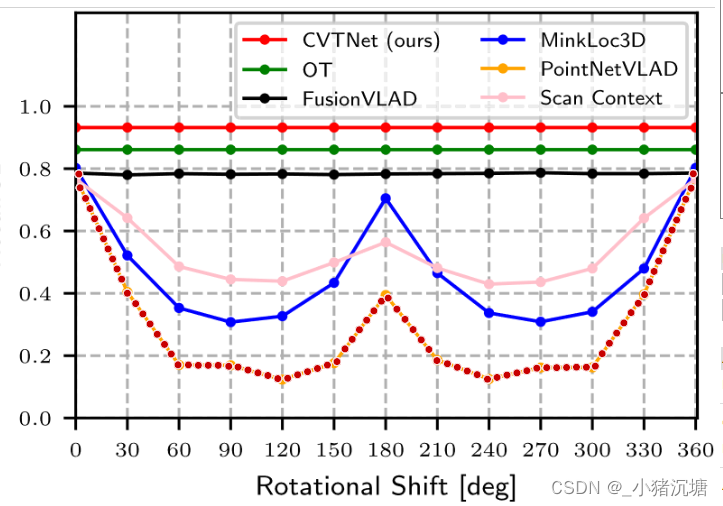

• 点击右下角的 Run 即可得到曲线对应的点。


4. 调整曲线点。可以通过 Add Point 来增加点，通过 Delete Point来删除误识别的点，以实现曲线调整。

5. 导出曲线数据。

• 选择左侧 view data 查看得到的数据。由于新增的点后添加到数据末尾，因此需要选择Sort by 方式为 X 根据x轴来排序。

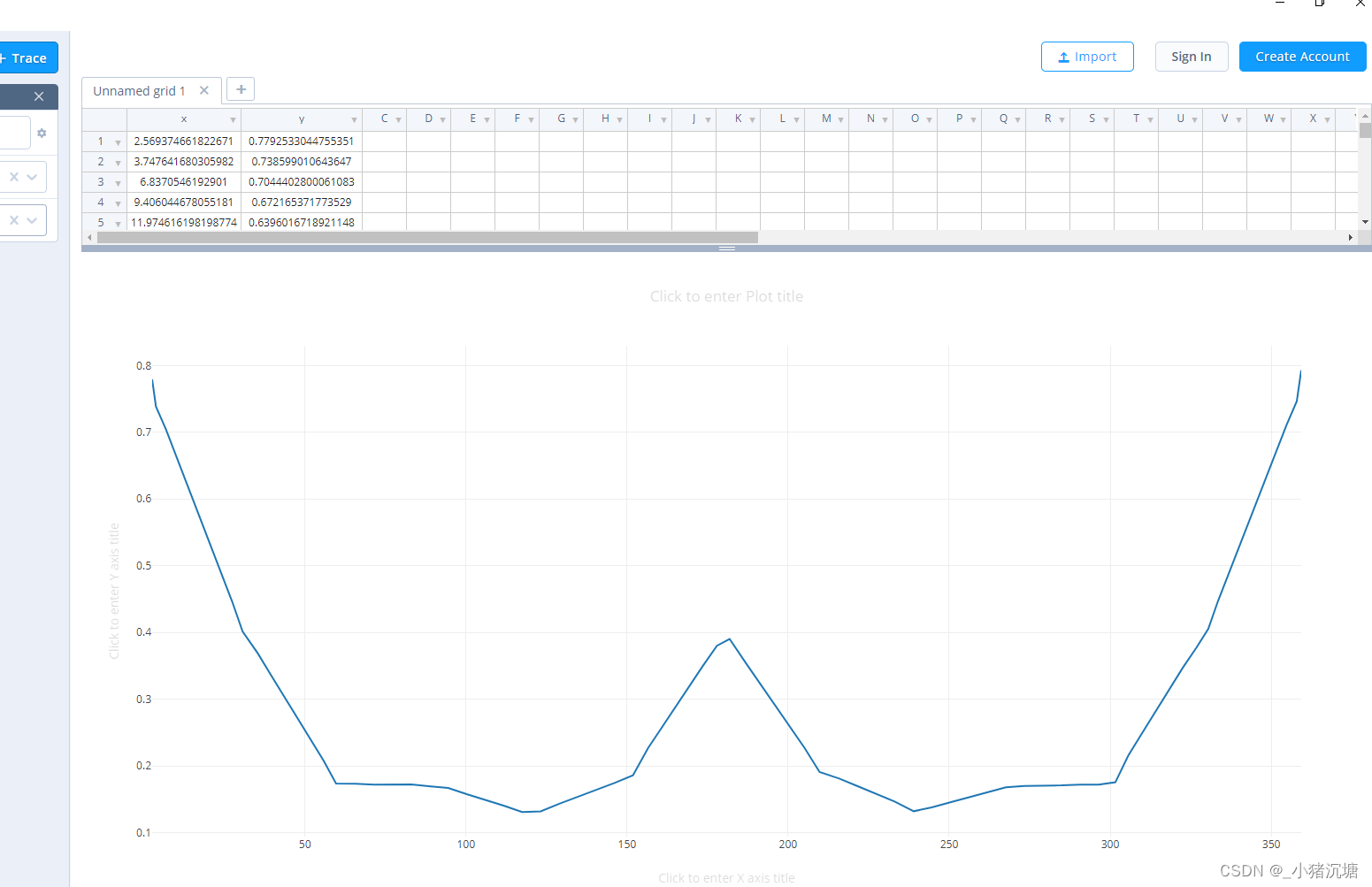

• 再点击 Graph in Plotly* 查看一下曲线效果

• 检查无误后，点击 Download .CSV 将曲线数据导出保存。

至此，WebPlotDigitizer 的使用教程已介绍完毕，希望对大家有所帮助！
