引言

在以太网控制芯片的选型过程中，Realtek 的 RTL8111 系列与国产芯片 YT6801 在功能层面具备一定的可替代性。对于既希望延续 RTL8111 系列的成熟方案，又希望在国产化、成本控制或特殊供应环境下灵活引入 YT6801 的项目而言，在设计阶段提前考虑两者的兼容性，无疑将显著提升产品的灵活性与可持续发展能力。

本篇文章将聚焦 RTL8111HS 与 YT6801S 两款芯片，结合实际项目经验，从以下四个维度展开详尽分析：

芯片基本介绍
功能与接口差异对比
硬件设计注意事项（包含关键实际案例）
小结

✅ 特别推荐阅读：第 3 部分“设计注意事项”中的实际案例分析，详细还原了真实故障现场，对一线工程师具参考价值。

希望本文能为您的选型决策与硬件设计实践提供实用参考，帮助规避潜在问题，在产品开发中走得更稳、更快。

一、基本介绍

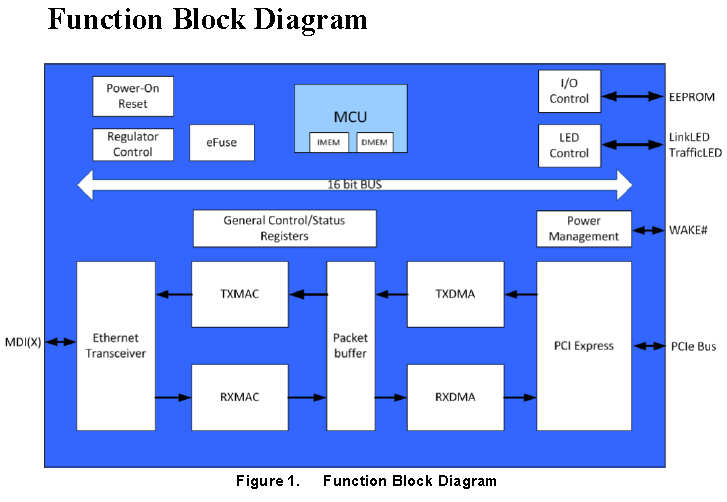

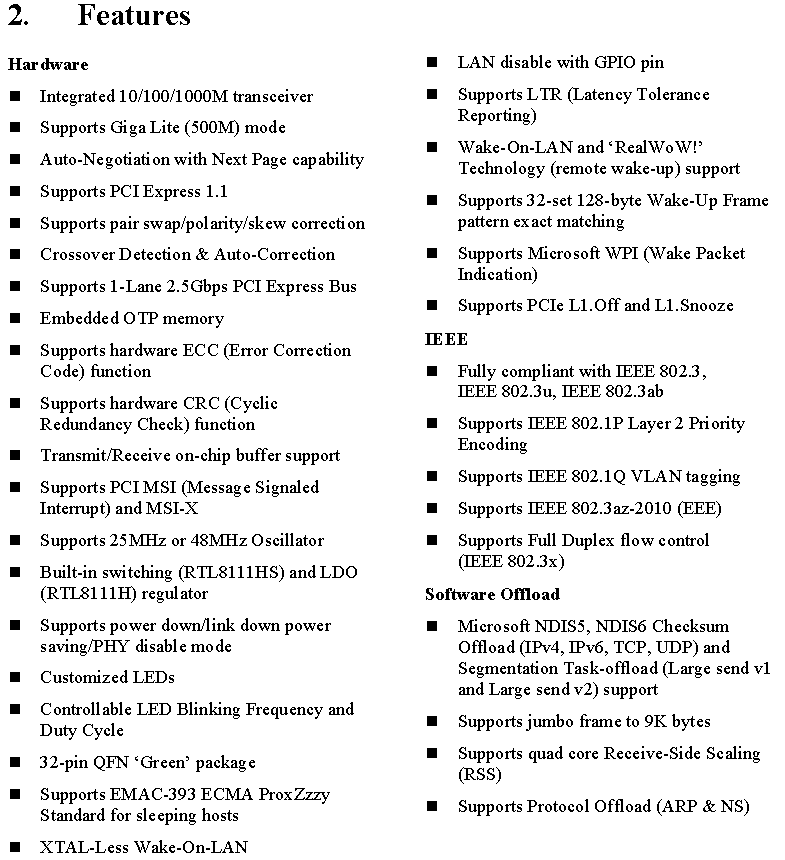

RTL8111H介绍

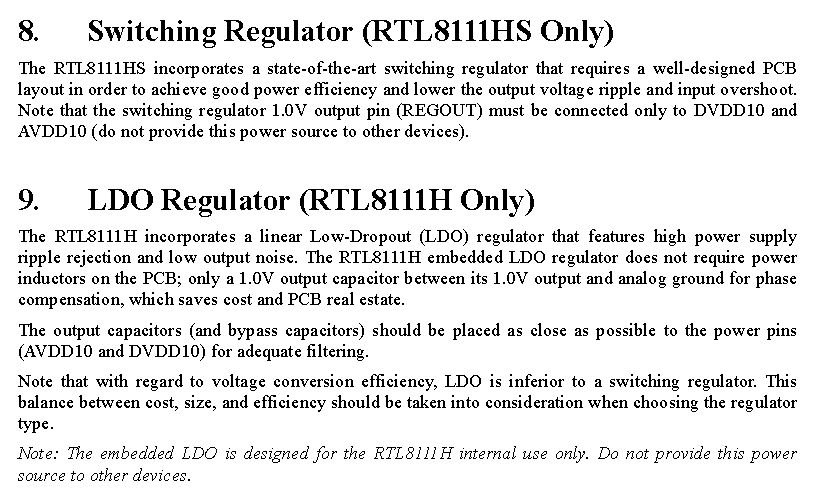

RTL8111HS与RTL8111H区别：

YT6801S介绍

主要特性

集成组件：

符合 IEEE 802.3 标准的以太网 MAC 和 PHY，支持 10/100/1000 Mbps 速率
PCI Express 1.1 x1 接口
一次性可编程（OTP）存储器

封装与电源：

封装形式为 QFN-32（4x4 mm）
内置 LDO 和 SWR 降压电路，提供 1.2V 电压供 AVDD12 和 DVDD12 使用

功能特性：

支持 Wake-on-LAN（远程唤醒）功能
具备自动交叉、极性校正和 EEE（节能以太网）/smart-EEE 功能

二、异同点

1. 引脚异同
PIN20引脚

RTL8111H的PIN20功能为Isolate;
YT6801S的PIN20引脚内部下拉到GND，未使用其功能。

Isolate 引脚是 RTL8111H / RTL8111HS 网卡芯片上的一个控制输入引脚，其作用是：用于隔离芯片与 PCIe 总线的连接，确保在某些系统状态下芯片不会与总线交互。下面更详细介绍一下 Isolate 引脚意义。

具体含义解析如下

Active Low（低电平有效）：
当该引脚为低电平时，RTL8111H 会被“隔离”。
1.8V / 3.3V 兼容输入：
支持两种电平标准的输入信号，便于与不同主控 SoC 或主板逻辑匹配。

引脚被拉低（被“asserted”）时，RTL8111H 会做什么？

不驱动 PCIe 输出信号：
不会输出任何 PCIe 信号（除 LANWAKE# 之外）。
不采样 PCIe 输入信号：
芯片不会去识别或响应 PCIe 的输入信号（即与 PCIe 总线“断开”）。

与系统电源状态（S0、S3/S4）联动：

S0（系统工作状态） → Isolate 引脚为高电平（释放隔离，芯片正常工作）。
S3/S4（休眠或挂起状态） → Isolate 引脚为低电平（激活隔离，芯片与 PCIe 脱离）。

应用场景举例：

系统在休眠（S3/S4）时，需防止网卡对 PCIe 总线造成干扰；
某些主板设计中，会控制 Isolate 引脚用于动态启用/禁用网卡；
多芯片共享 PCIe 总线时，可通过隔离逻辑控制哪一个芯片处于活动状态。

2. CORE电压异同

RTL8111H的CORE电压为1.0V;
YT6801S的CORE电压为1.2V；

如果使用芯片内部LDO/SWR提供CORE电压，这块原理图设计不需要更改，二者可以互相替换兼容；如果CORE电压外灌，则需要调整电路电压。

在这里插入图片描述

3. LED设计异同

RTL8111HS的LED0/LED1/LED2需要上拉到3.3V；
YT6801S的LED0/LED1/LED2需要下拉到地。

YT6801S的LED0/LED1/LED2接上拉，芯片会进入工厂自检模式，网卡不能正常工作；所以这块的设计，在互相兼容上需要更改。YT6801S使用Source的模式接法，RTL8111HS使用的是Sink的模式接法。

三、硬件设计注意

关于 PIN20 的处理
YT6801S 的 PIN20 引脚未被芯片内部功能使用，因此在电路设计中可以灵活处理。建议通过电阻上拉至 3.3V 或 1.8V，以确保逻辑稳定性；若确认不使用该引脚功能，也可选择不焊接，保持空置状态。
CORE 电压供电方式
YT6801S 内部集成 LDO 和 SWR 模块，通常无需外部供电，因此在标准应用中不需要额外处理。但如设计对电压精度或功耗有特殊要求，请特别关注供电稳定性与布局设计。
LED 信号引脚的设计要点
与 RTL8111HS 等芯片相比，YT6801S 在 LED 引脚设计方面更为严格。RTL8111H S的 LED0/LED1/LED2 引脚使用较为灵活——可以悬空（NC），也可以按需接入。而 YT6801S 的 LED0/LED1/LED2 不论是否使用，都必须通过电阻下拉至 GND。
实际案例
网口通常配置两个 LED 指示灯（ACT/SPEED）即可，常常会忽略第三个 LED 引脚的配置。然而如果任意一个未作下拉处理，芯片将无法正常启动，最终表现为主机无法识别 PCI 设备。根据调试经验，曾因忽略该项配置，花费数天才定位问题根因，建议务必引起重视。
