COMSOL波动光学 三维单模石英光纤波导分布仿真模型以及仿真过程

欢迎私信添加联系方式交流COMSOL仿真经验以及相关模型问题交流！！！

一、在进行三维光纤波导分析时，选用波动光学模块进行分析，由于光纤实际尺寸大于光的波长，故选用波束包络（BEM）模块进行三维光纤波导计算，相对于频域模块，波束包络模块能够有效减小计算量，并且能够得到较为精确的结果

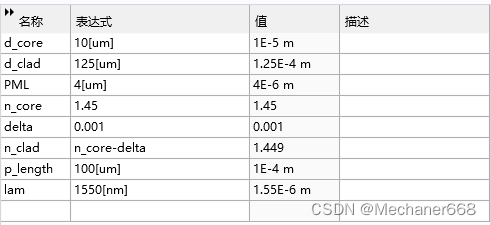

二、首先进行参数的定义。即对光纤的基本尺寸参数，以及光源的基本参数等进行定义，便于后续需要修改参数时直接在定义处进行修改。定义的参数如下图

三、对光纤三维建模，结构较为简单，即三个同心圆柱。值得考虑的是，完美匹配层（PML）的添加需要与否在本案例中影响较小，因为我们需要的是光纤的基模，即能量聚集于纤芯的模式分布，并不会受边界处散射等问题的影响，本案例为了体现完整性，有进行PML的设置。

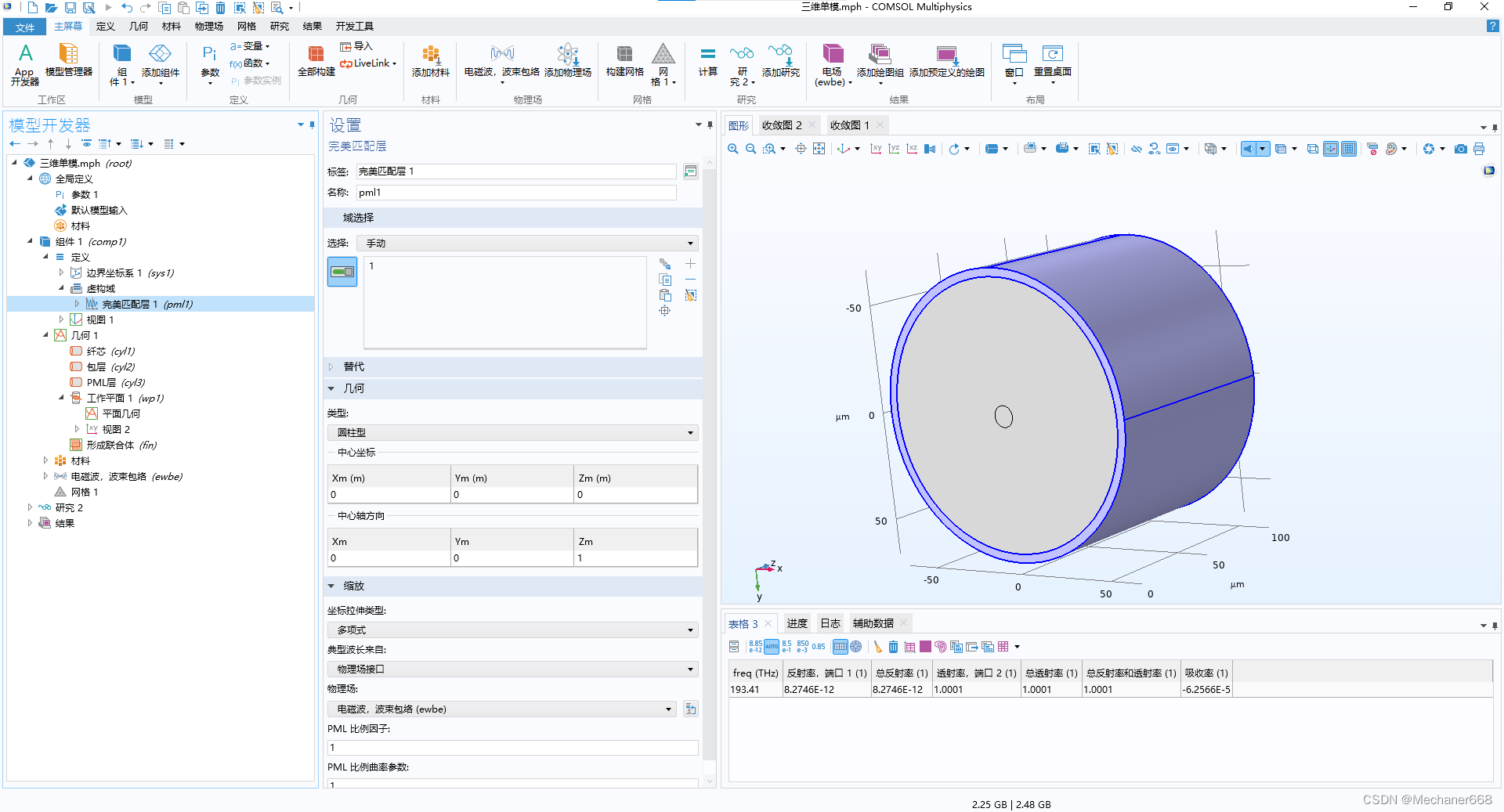

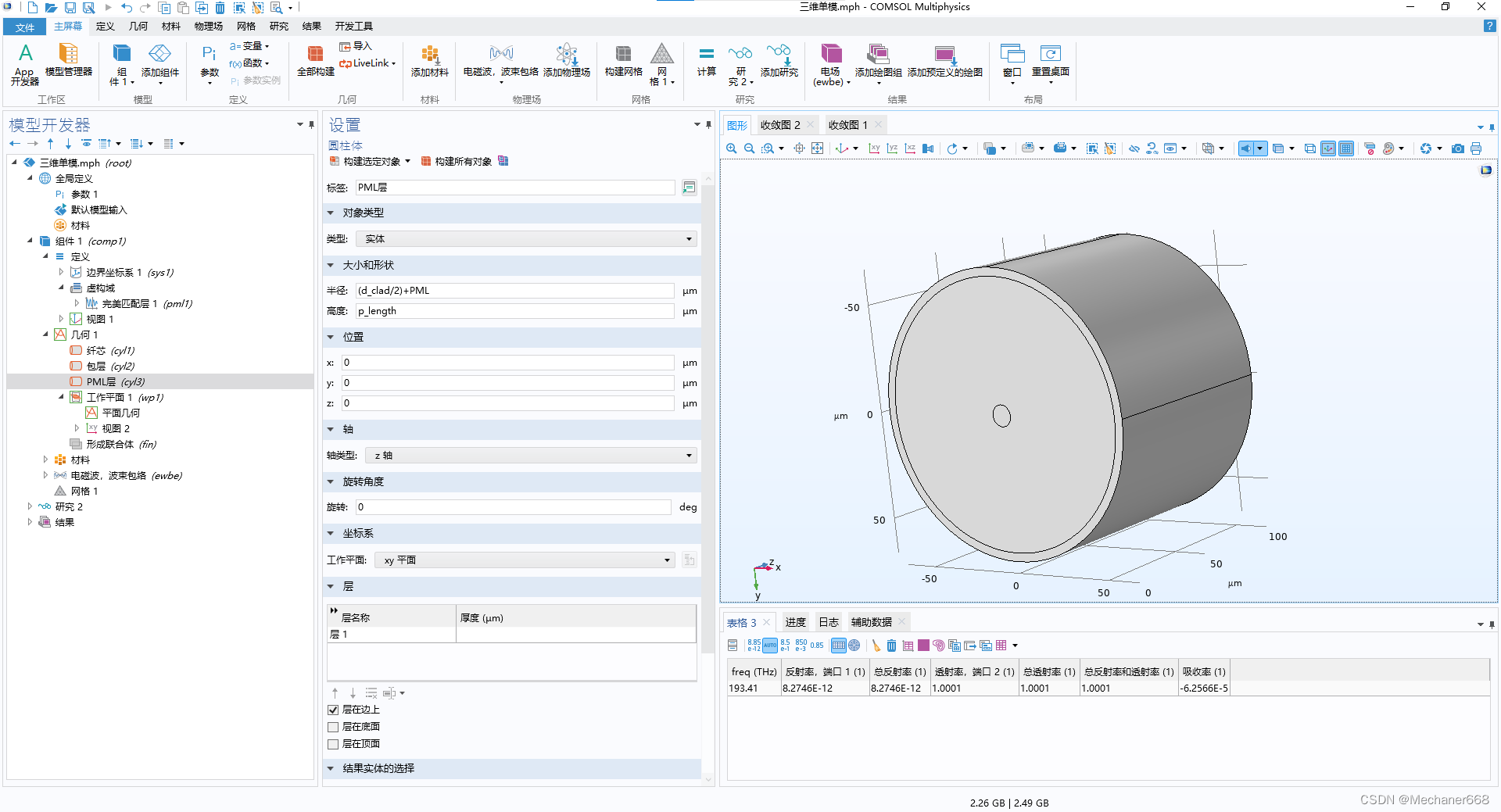

PML设置过程：1.几何建模。可以通过在建立的包层的圆柱几何设置处直接添加层，也可以重新建立一个半径（即PML厚度）略大于包层的圆柱。2.在定义处添加完美匹配层，注意类型选择圆柱形，其他均为默认

4.材料定义，首先在材料处添加空材料，根据所设置的参数定义纤芯以及包层的折射率实部，需要注意的是完美匹配层的材料属性需要与其相邻的部分相同，在本案例中即与包层相同。

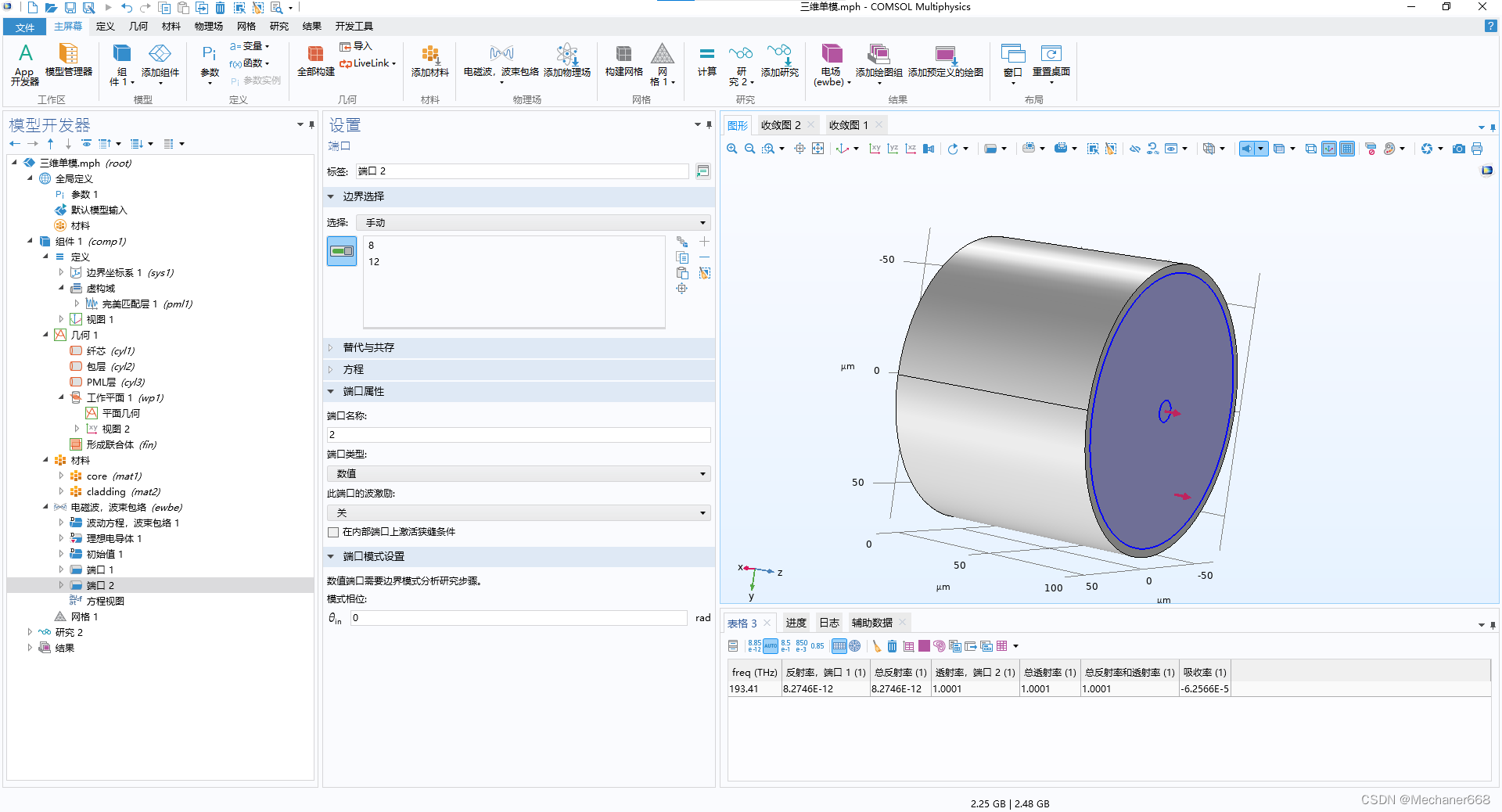

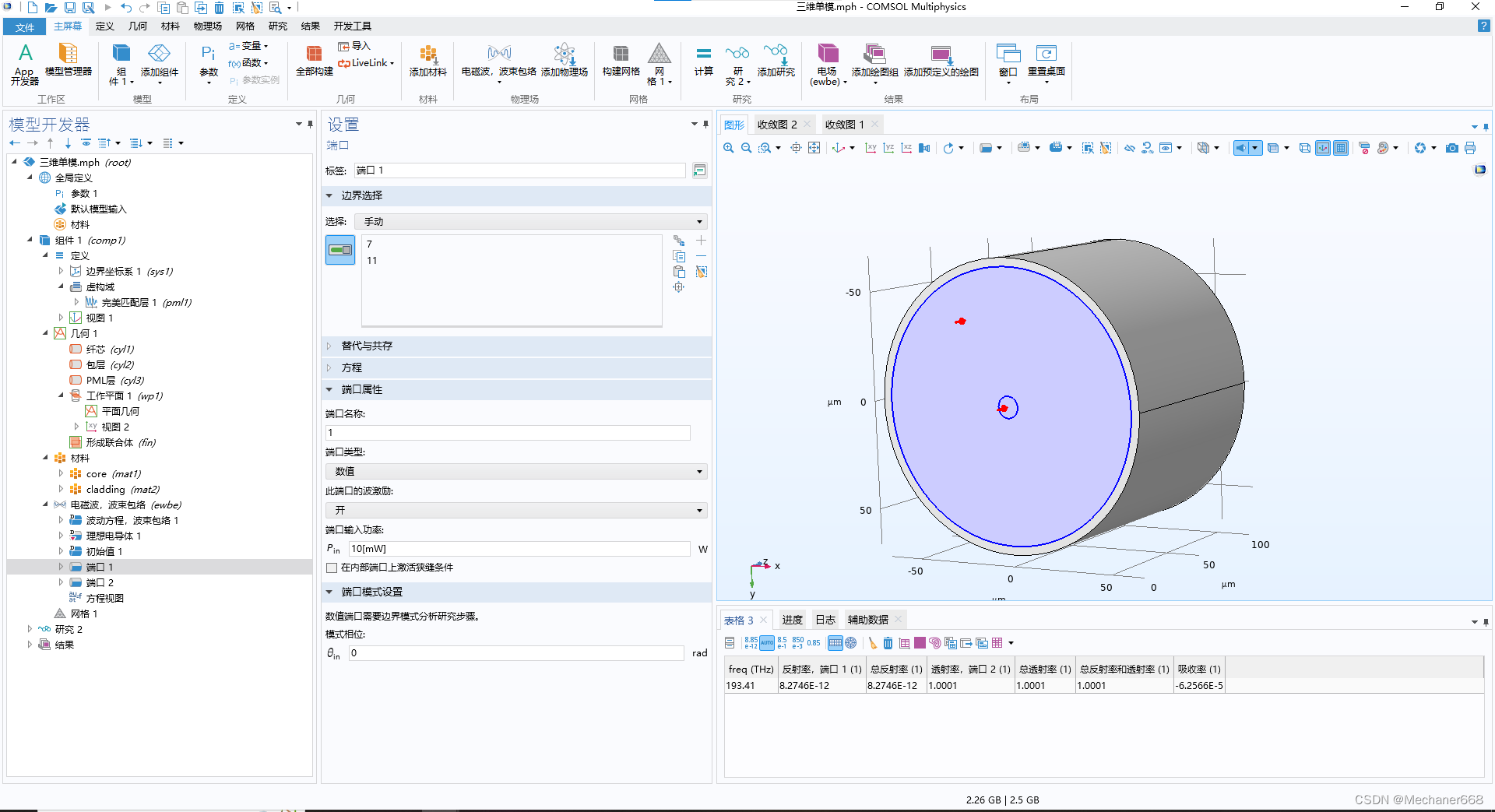

5.电磁波波束包络组件设置。首先进行的是光源的设置，本案例通过添加端口组件，端口1作为光源入射口，需要特别注意的是，由于光纤结构的特殊性，故选择数值端口，选择包层以及纤芯结构，会出现如图所示的箭头，即完成端口1设置；端口2作为光的出射口，在选择数值类型的同时，应将激励关闭，并选择包层及纤芯，同样会出现箭头，如图所示。

（需要注意的是，此处设置了两个端口，每个端口均需要在研究组件中添加一个边界模式分析进行分析，在后面的设置中要特别注意。）

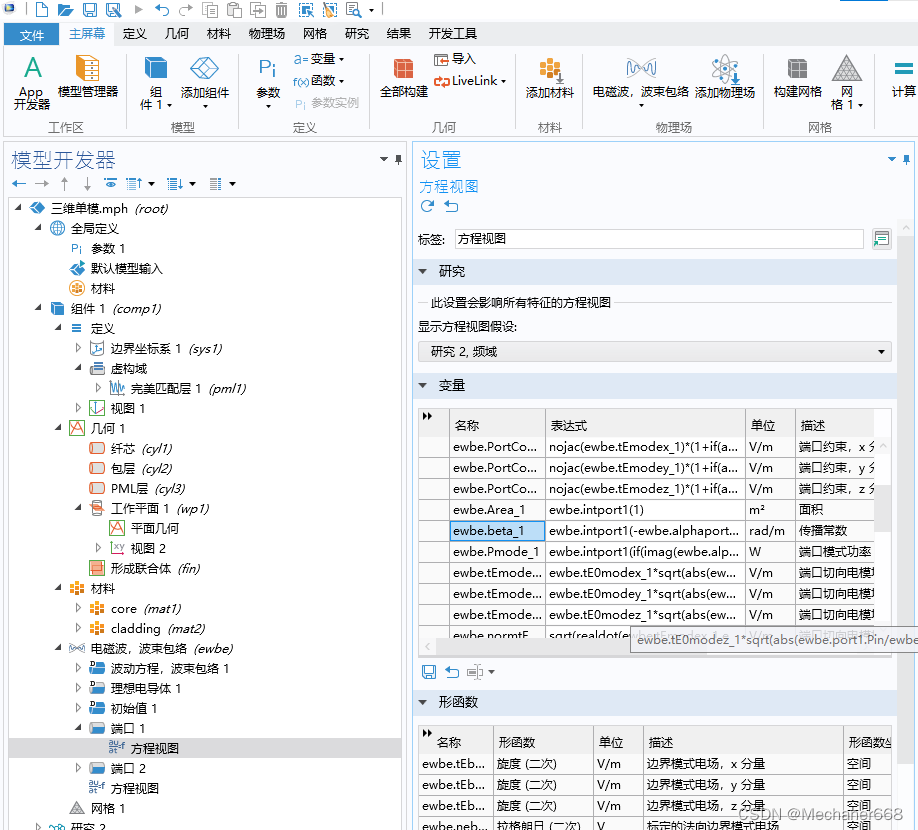

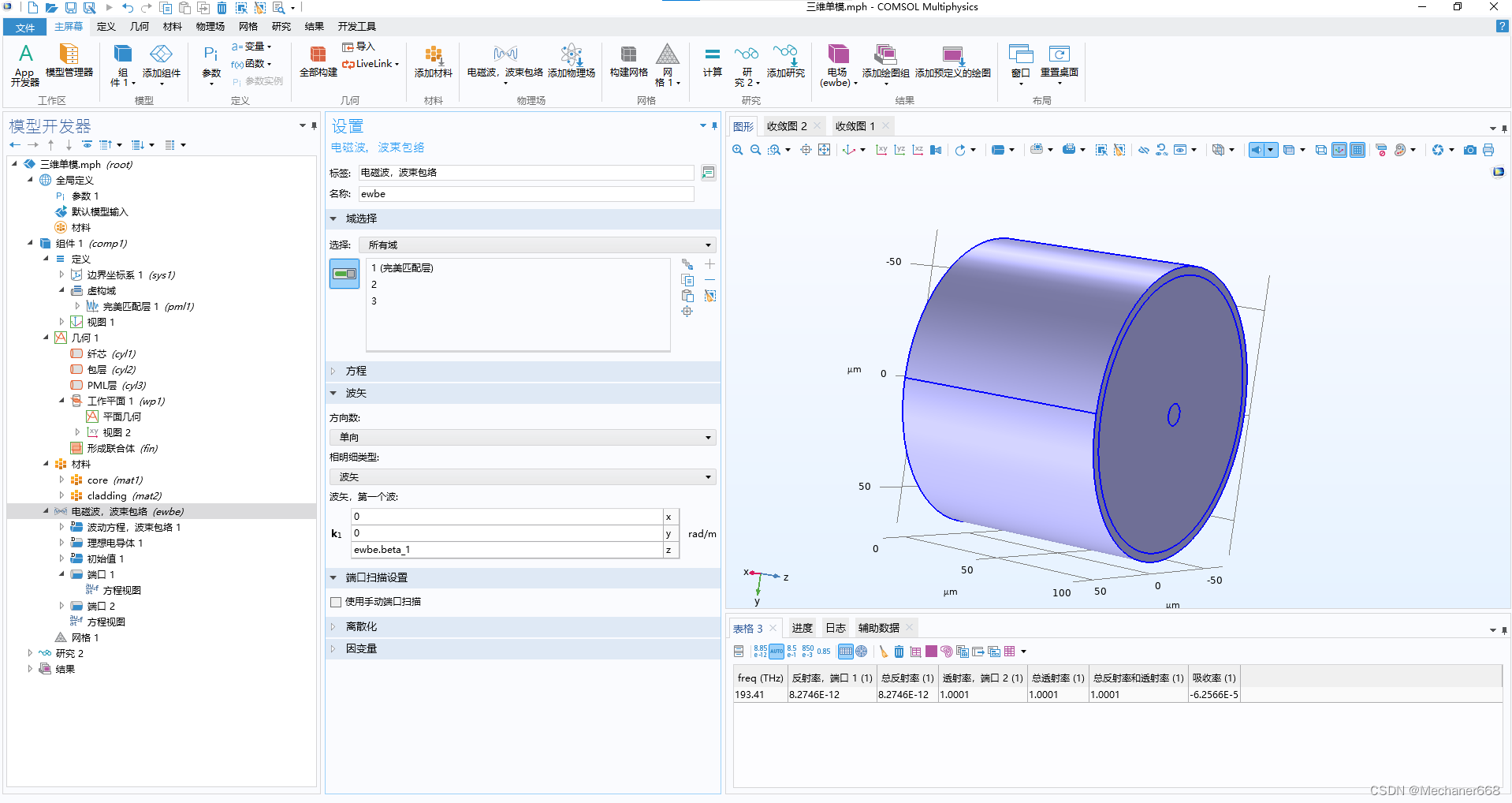

此外波束包络模块还需要定义波矢的方向，这也是波束包络模块与频域分析模块有所区别的地方，相应的波矢从端口1（即光源入射口）的方程视图的传播常数获取，在电磁波，波束包络模块定义单向光源，并在入射方向（本案例为Z向）定义波矢。

6.网格划分，尽量采用物理场控制网格，贡献项勾选波束包络，可以避免很多因为网格划分而导致的问题。

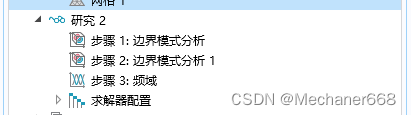

7.研究模块定义。添加两个边界模式分析，注意，两个边界模式分析都应该在频域之前

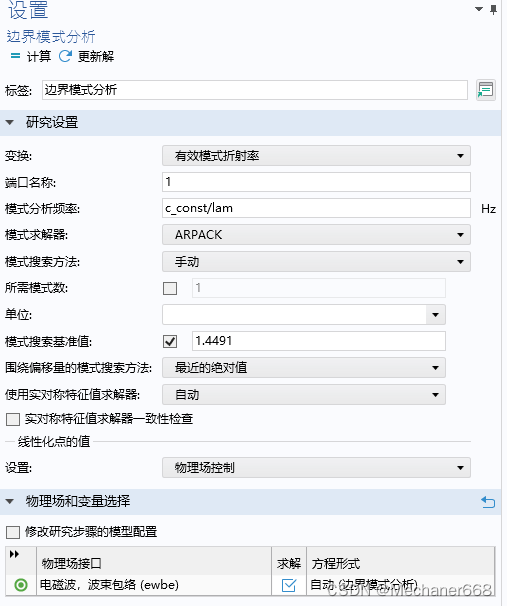

关于边界模式分析的定义，需要修改的有端口名称，即与组件中定义的端口名称相同；然后是模式分析频率，本案例将定义的波长填入公式完成；模式搜索基准值勾选，填写纤芯折射率。

两个边界模式分析定义方式相同，唯一不同的是端口名称

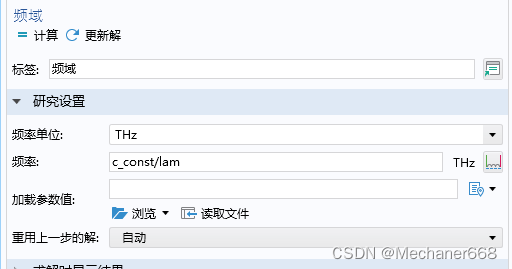

后进行频域研究设置，即修改频率即可

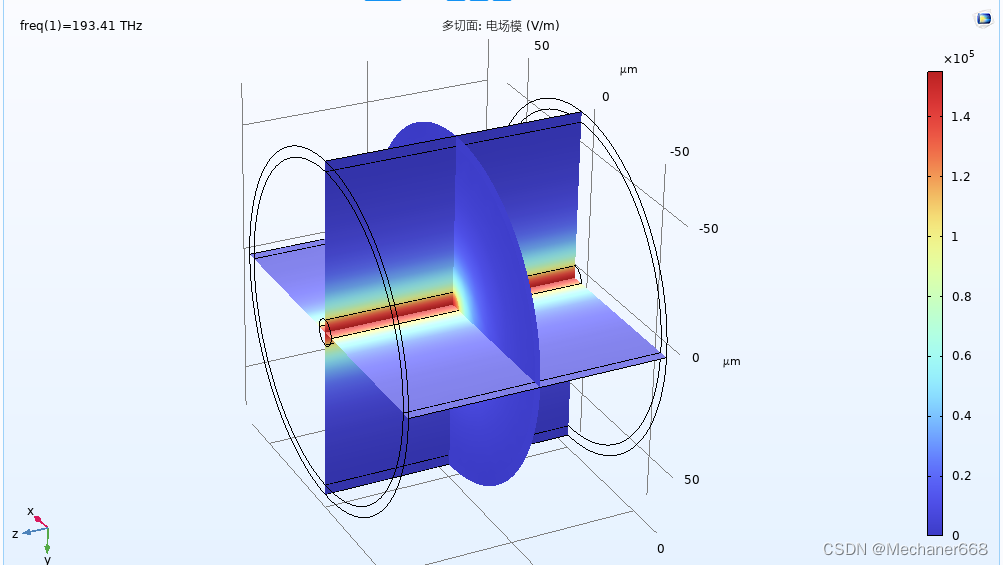

8.计算，得出结果。

注：本人为COMSOL波动光学小白，以上内容均为自己花时间研究所总结而出，难免会有错误之处，欢迎指出！！
