一个简单的信号发射电路的构建

在基本的信号发射电路中，线圈（电感器）和电阻的组合可以产生振荡信号，而天线（通常通过线圈）用于发射信号。

1. LC振荡电路：

   • **线圈（L1）和电容器（C）**串联或并联，形成一个LC振荡器，用于产生高频振荡信号。
   • **电阻（R）**可能用于稳定电路，控制电流。

2. 信号发射：

   • 通过一个天线线圈（L2），该线圈通常与振荡器线圈（L1）有磁耦合（例如变压器形式），用于将振荡信号发射出去。
   • 天线的一端接地，以形成完整的电路，使得高频信号可以有效发射。

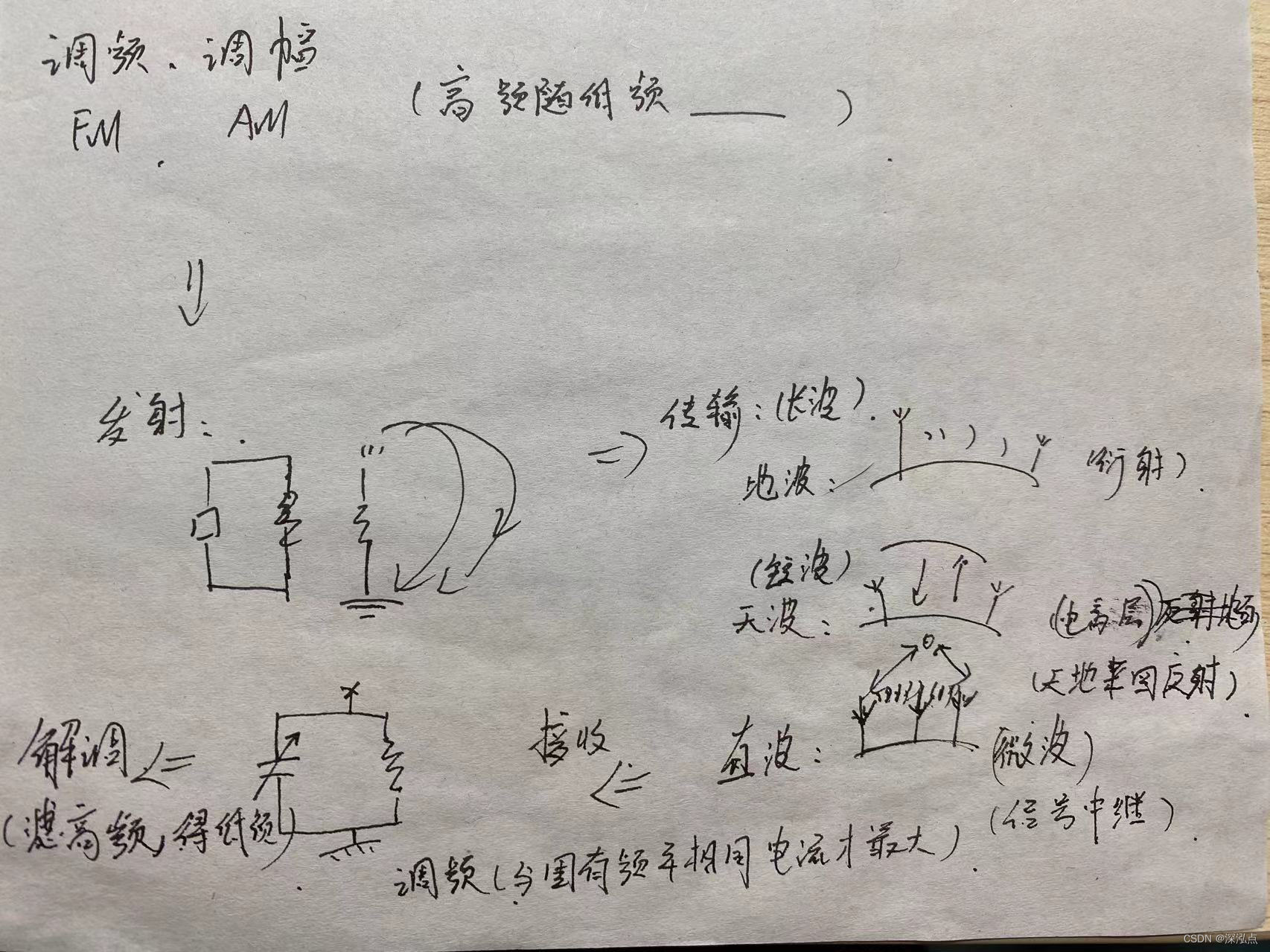

以下是一个简单的信号发射电路示意图：

电源(+) -- 电阻(R) -- 电感(L1) -- 电容(C) -- 电源(-)
                           |
                           |
                         天线线圈(L2)
                           |
                           |
                         接地

具体解释如下：

• L1和C组成LC振荡器，产生高频信号。
• R控制电流并稳定电路。
• L2是天线线圈，通过磁耦合从L1获取振荡信号并发射出去。
• **天线线圈（L2）**的一端接地，确保信号能够有效传输。

这样，LC振荡电路产生的高频振荡信号通过磁耦合传输到天线线圈（L2），然后通过天线发射到空中。接地是为了提供一个参考点，使得电路能正常工作啦！
