【软件工程】七、软件系统设计

一、软件体系结构概念

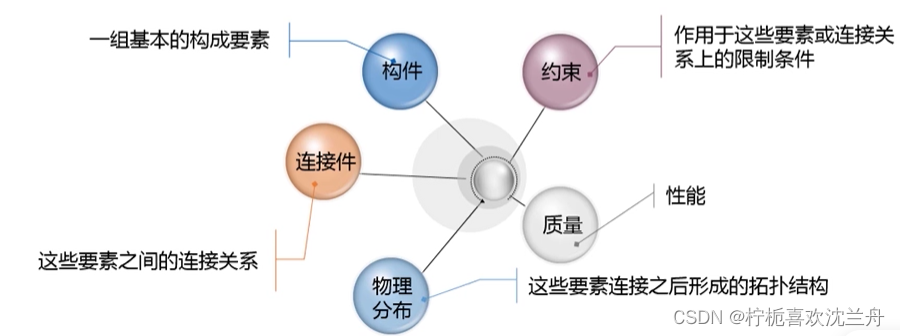

软件体系结构包括构成系统的设计元素的描述、设计元素之间的交互、设计元素的组合模式以及在这些模式中的约束。

软件体系结构=构件+连接件+约束

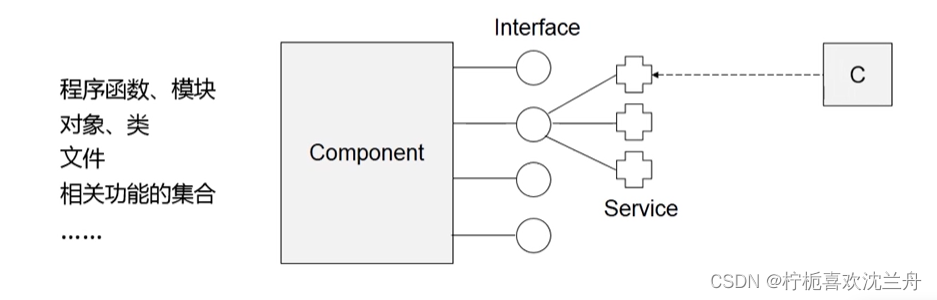

构件

构件是具有某种功能的可复用的软件结构单元，表示系统中主要的计算元素和数据存储

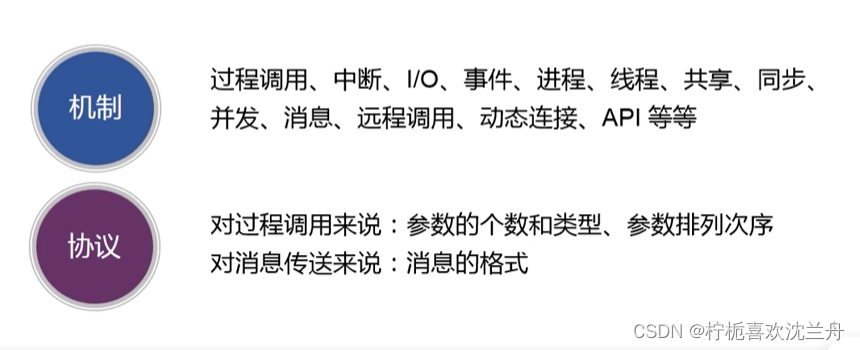

连接

连接是构件间建立和维护行为关联与信息传递的途径

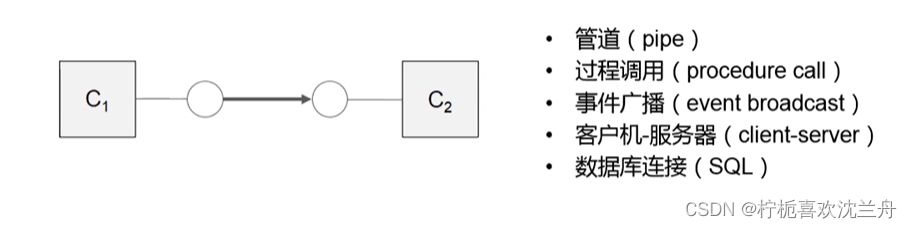

连接件

连接件表示构件之间的交互并实现构件之间的连接

一般构件是软件功能设计和实现的承载体

连接件是负责完成构件之间信息交换和行为联系的专用构件

---

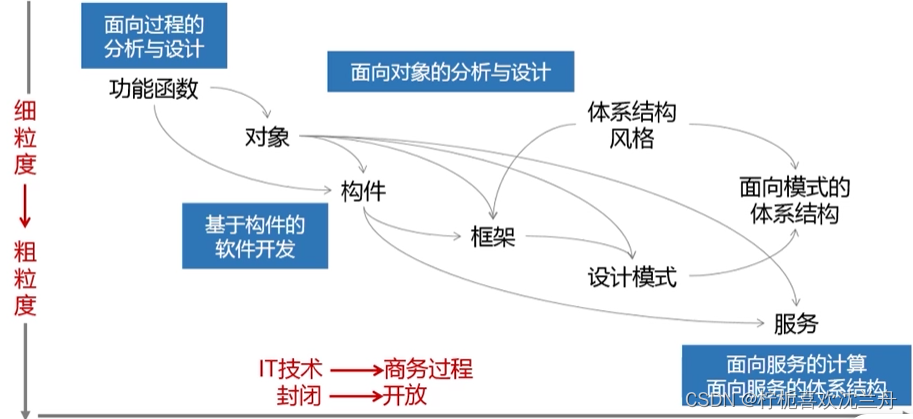

软件体系结构的发展

风格、模式和框架

体系结构风格∶用于描述某一特定应用领域中系统组织的惯用模式，反映了领域中众多系统所共有的结构和语义特性。

设计模式︰描述了软件系统设计过程中常见问题的一些解决方案，通常是从大量的成功实践中总结出来的且被广泛公认的实践和知识。

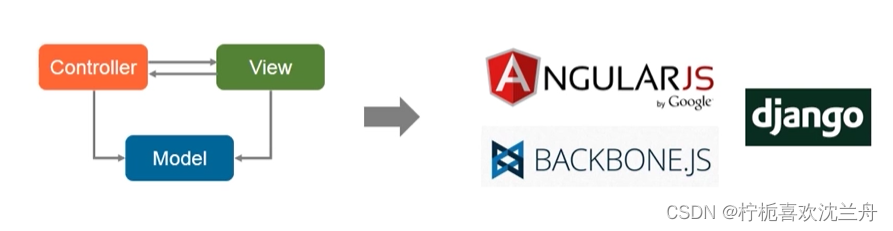

软件框架︰软件框架是由开发人员定制的应用系统的骨架，是整个或部分系统的可重用设计，由一组抽象构件和构件实例间的交互方式组成。

框架和体系结构的关系

体系结构的呈现形式是一个设计规约，而框架则是“半成品”的软件

体系结构的目的是指导软件系统的开发，而框架的目的是设计复用。

框架和设计模式的关系∶

框架给出的是整个应用的体系结构﹔而设计模式则给出了单一设计问题的解决方案，且可以在不同的应用程序或者框架中进行应用。

举例:一个网络游戏可以基于网易的Pomelo框架开发，这是一个基于Node.js的高性能、分布式游戏服务器框架﹔在实现某个动画功能时，可能会使用观察者模式实现自动化的通知更新。

设计模式的目标是改善代码结构，提高程序的结构质量；框架强调的是设计的重用性和系统的可扩展性，以缩短开发周期，提高开发质量。

---

二、软件设计原则

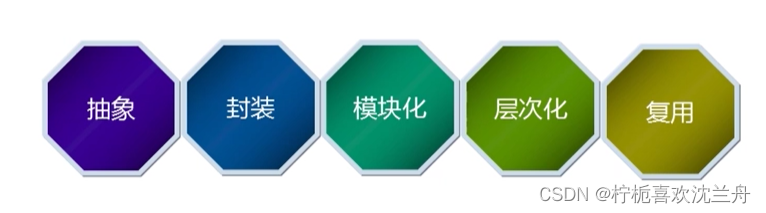

设计原则是系统分解和模块设计的基本标准，应用这些原则可以使代码更加灵活、易于维护和扩展。

抽象：是关注事物中与问题相关部分而忽略其他无关部分的一种思考方法。

封装和信息隐藏：是指每个软件单元对其他所有单元都隐藏自己的设计决策，各个单元的独特性通过其外部可见的接口来描述（应将单元接口设计得尽可能简单，并将单元对于环境的设计和要求降至最低）

模块化：是在逻辑和物理上将整个系统分解成多个更小的部分，其实质是“分而治之”，即将一个复杂问题分解成若干个简单问题，然后逐个解决。

系统分解的目标：高内聚，低耦合

内聚性：是一个模块或子系统内部的依赖程度。
