计网实验报告

文章目录

验证性实验

一、Ipconfig

ipconfig是微软操作系统的计算机上用来控制网络连接的一个命令行工具。它的主要用来显示当前网络连接的配置信息（/all 参数）。

实作一

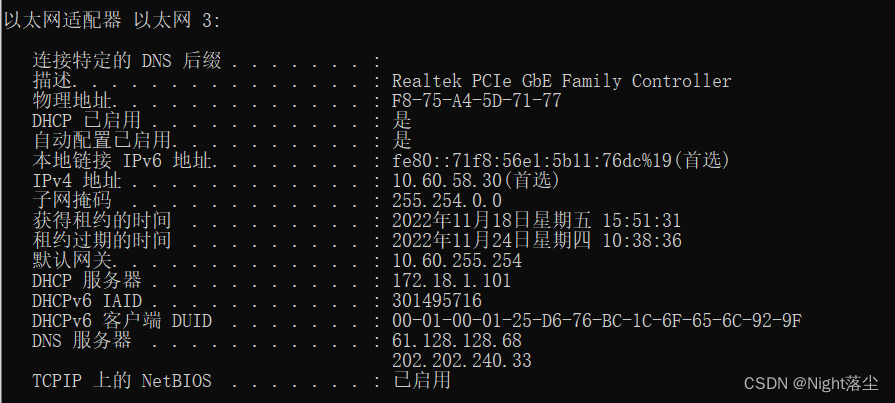

使用ipconfig/all 查看自己计算机的网络配置，尽可能明白每行的意思，特别注意IP地址、子网掩码Subnet Mask、网关Gateway。

在这里插入图片描述

  • IP地址：10.60.58.30

  • 子网掩码：255.254.0.0

  • 网关：10.60.225.254

**IP地址：**IP地址(Internet Protocol Address)，全称为网际协议地址，是一种在Internet上的给主机编址的方式。它是IP协议提供的一种统一的地址格式，常见的IP地址分为IPv4与IPv6两大类，它为互联网上的每一个网络和每一台主机分配一个逻辑地址，以此来屏蔽物理地址的差异。IP意思是“网络之间互连的协议”，也就是为计算机网络相互连接进行通信而设计的协议。

**子网掩码：**子网掩码（Subnet Mask）又叫网络掩码、地址掩码、子网络遮罩，它是一种用来指明一个IP地址的哪些位标识的是主机所在的子网，以及哪些位标识的是主机的位掩码。子网掩码不能单独存在，它必须结合IP地址一起使用。子网掩码只有一个作用，就是将某个IP地址划分成网络地址和主机地址两部分。对于A类地址来说，默认的子网掩码是255.0.0.0；对于B类地址来说默认的子网掩码是255.255.0.0；对于C类地址来说默认的子网掩码是255.255.255.0。

**网关：**网关(Gateway)又叫协议转换器，是一种复杂的网络连接设备，可以支持不同协议之间的转换，实现不同协议网络之间的互连。网关具有对不兼容的高层协议进行转换的能力，为了实现异构设备之间的通信，网关需要对不同的链路层、专用会话层、表示层和应用层协议进行翻译和转换。所以说，网关是一个智能超群的路由器，一个智能超群的网桥，一个智能超群的中继器。

实作二

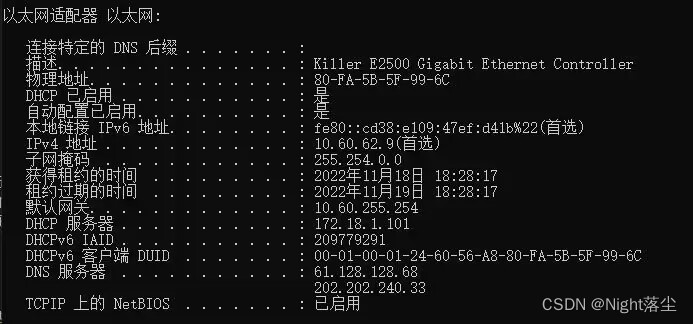

使用 ipconfig/all 查看旁边计算机的网络配置，看看有什么异同。

答：子网掩码、默认网关、DNS服务器、DHCP服务器相同，其他均不同。

在这里插入图片描述

✎ 问题

你的计算机和旁边的计算机是否处于同一子网，为什么？

答：我和旁边的计算机处于同一子网，因为两台计算机的IP地址的前两位数字都是10.60，并且它们的子网掩码都是255.254.0.0。

二、Ping

✍ PING （Packet Internet Groper），因特网包探索器，用于测试网络连接量的程序 。ping 是工作在 TCP/IP 网络体系结构中应用层的一个服务命令， 主要是向特定的目的主机发送 ICMP（Internet Control Message Protocol 因特网报文控制协议）Echo 请求报文，测试目的站是否可达及了解其有关状态。

实作一

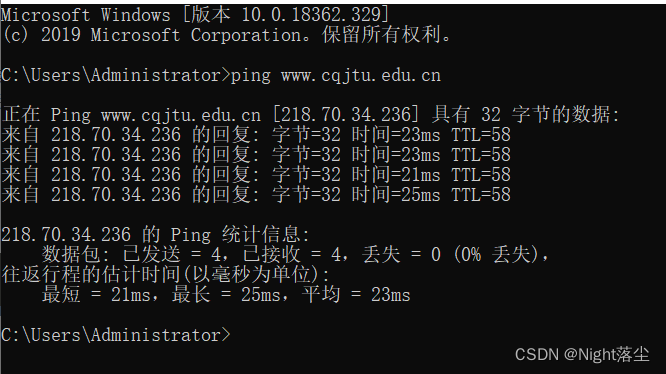

要测试到某计算机如 重庆交通大学 Web 服务器的连通性，可以使用 ping www.cqjtu.edu.cn 命令，也可直接使用 IP 地址。

请掌握使用该命令后屏幕显示的反馈回来信息的意思，如：TTL、时间等。
在这里插入图片描述

TTL：TTL是指生存时间，简单来说，它表示了数据包在网络中的时间，经过一个路由器后TTL就减一，这样TTL最终会减为0，当TTL为0时，则将数据包丢弃，这样也就是因为两个路由器之间可能形成环，如果没有TTL的限制，则数据包将会在这个环上一直死转，由于有了TTL，最终TTL为0后，则将数据包丢弃。

时间：时间指响应时间，反映了连接这个地址速度的快或慢。

实作二

使用 ping/? 命令了解该命令的各种选项并实际使用。
在这里插入图片描述

✎ TroubleShooting

假设你不能 ping 通某计算机或 IP，但你确定该计算机和你之间的网络是连通的那么可能的原因是什么？该如何处理能保证 ping 通？

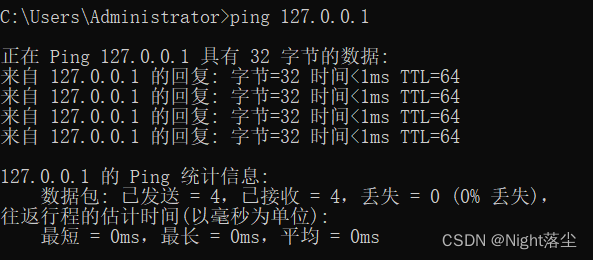

答：ping 127.0.0.1 ，测试自己计算机的状态，如果 OK，那么说明本机网络软件硬件工作正常，否则，问题在本机，检查本机 TCP/IP 配置即网卡状态等。

在这里插入图片描述

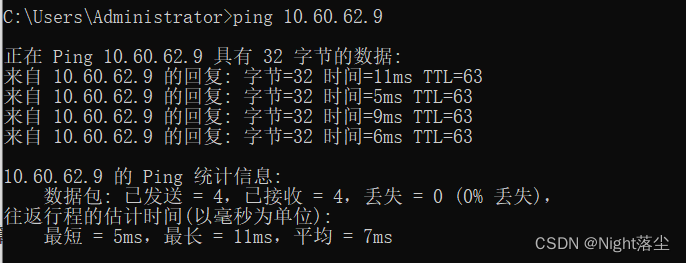

ping 旁边计算机的IP，测试到旁边计算机的连通性，如果OK，那么说明本子网内部工作正常，否则，问题在本机网络出口到交换机之间，检查本机网卡到交换机的连线等。

在这里插入图片描述

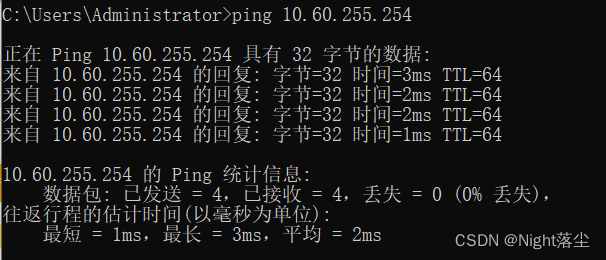

ping网关的IP，测试到网关的连通性，如果 OK，那么说明本子网出口工作正常，否则，问题在网关，这是你无能为力的事情，报告给网管

在这里插入图片描述

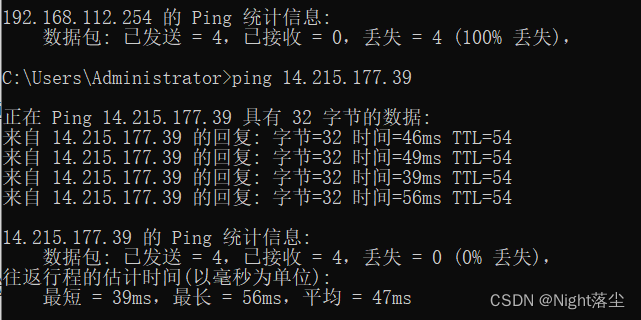

ping 14.215.177.39，测试到百度的连通性，如果 OK，那就 OK，否则，问题在网关以外，这也是你无能为力的事情，报告给网管。

在这里插入图片描述

✎ TroubleShooting

假设在秘籍中进行的网络排查中，ping 百度的 IP 即 ping 14.215.177.39 没问题，但 ping 百度的域名即 ping www.baidu.com 不行，那么可能的原因是什么？如何进行验证和解决？另外，经常有同学问到的：“能上 QQ，但不能上网” 跟这个问题的原因是相似的。

**可能原因：**能ping通ip 则代表链路是通的，但是ping不通域名只能说明是域名解析出现了问题。
验证解决： 可使用nslookup + 域名 看下是哪个域名服务器，我们很多时候都是使用自动获取DNS服务器，但是有些时候，使用默认的DNS服务器是ping 不通域名的，可能会导致解析不到域名。此时可以将DNS 配置成固定的如果还是Ping不通 则可联系给域名服务的服务商，他们会给出dns服务器。

三、tracert

TRACERT (Trace Route 的组合缩写)，也称为路由追踪，该命令行程序可用于跟踪 Internet 协议 （IP） 数据包传送到目标地址时经过的路径。

实作一

要了解到某计算机如 www.baidu.com 中间经过了哪些节点（路由器）及其它状态，可使用 tracert www.baidu.com命令，查看反馈的信息，了解节点的个数。可通过网站 http://ip.cn 查看这些节点位于何处，是哪个公司的，大致清楚本机到百度服务器之间的路径。

在这里插入图片描述

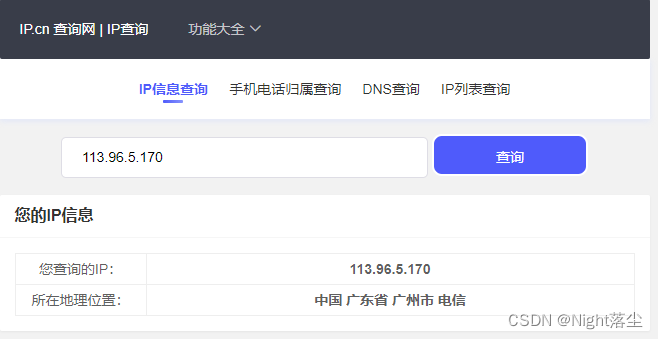

可通过网站http://ip.cn查看这些节点位于何处，是哪个公司的，大致清楚本机到百度服务器之间的路径。

在这里插入图片描述

实作二

ping.pe 这个网站可以探测从全球主要的 ISP 到某站点如 https://qige.io 的线路状态，当然也包括各线路到该主机的路由情况。请使用浏览器访问 http://ping.pe/qige.io 进行了解。

✎ 问题一

tracert 能告诉我们路径上的节点以及大致的延迟等信息，那么它背后的原理是什么？本问题可结合第二部分的 Wireshark 实验进行验证。

答：Tracert每次发出数据报时便会将TTL加1，发现下一个路由器。这个动作一直重复，直到到达目的地或者确定目标主机不可到达为止到达目的IP后，目标主机并不返回超时报文。Tracert发送数据报时，会选择一个一般应用程序不会使用的号码来做端口（3000以上）当到达目的地后，目标主机返回一个ICMP port unreachable（端口不可达）的消息，当tracert收到这个消息后，就知道目的地到达了。

✎ 问题二

在以上两个实作中，如果你留意路径中的节点，你会发现无论是访问百度还是棋歌教学网，路径中的第一跳都是相同的，甚至你应该发现似乎前几个节点都是相同的，你的解释是什么？

答：因为网关是相同的，子网到外界连接需要通过网关，而这个相同的网关是子网的出口。

✎ 问题三

在追踪过程中，你可能会看到路径中某些节点显示为 * 号，这是发生了什么？

答：某些路由器不会为其 TTL 值已过期的数据包返回“已超时”消息，而且这些路由器对于 tracert 命令不可见。在这种情况下，将为该跃点显示一行星号 。 tracert的时候出现号的行列说明有路由器（也许是出于安全考虑，也许是网络问题）没有回应。所以出现*号。

四、ARP

✍ ARP（Address Resolution Protocol）即地址解析协议，是用于根据给定网络层地址即 IP 地址，查找并得到其对应的数据链路层地址即 MAC地址的协议。 ARP 协议定义在 1982 年的 RFC 826。

实作一

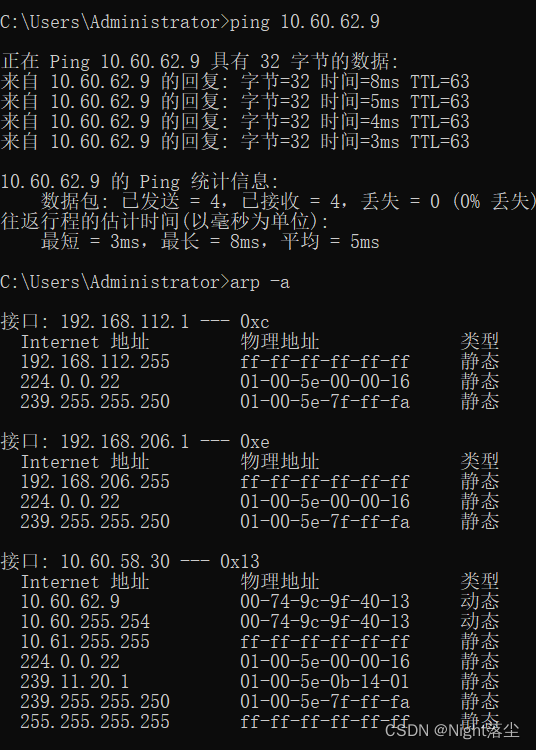

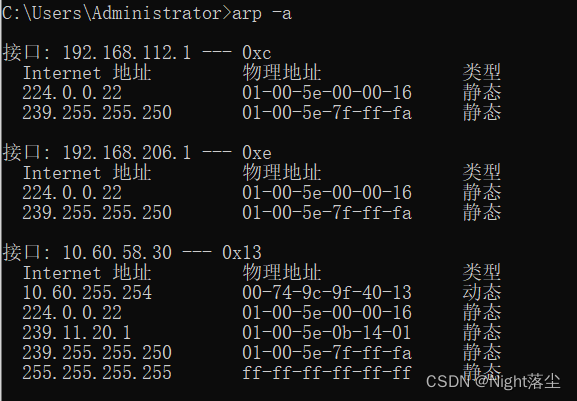

运行 arp -a 命令查看当前的 arp 缓存， 请留意缓存了些什么。然后 ping 一下你旁边的计算机 IP（注意，需保证该计算机的 IP 没有出现在 arp 缓存中，或者使用 arp -d * 先删除全部缓存），再次查看缓存，你会发现一些改变，请作出解释。

在这里插入图片描述

查看改变后的缓存：

在这里插入图片描述

答：ARP是根据IP地址获取物理地址的一个TCP/IP协议。主机发送信息时将包含目标IP地址的ARP请求广播到局域网络上的所有主机，并接收返回消息，以此确定目标的物理地址；收到返回消息后将该IP地址和物理地址存入本机ARP缓存中并保留一定时间，下次请求时直接查询ARP缓存以节约资源。

实作二

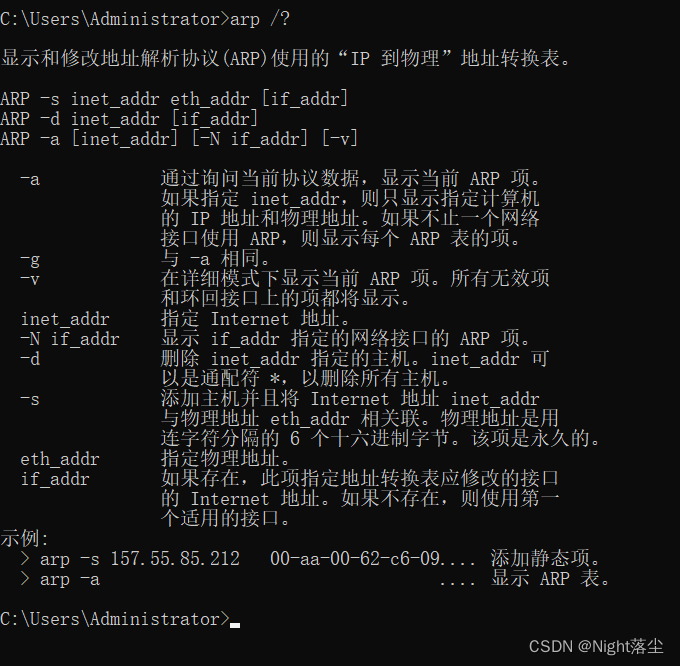

请使用 arp /? 命令了解该命令的各种选项。

在这里插入图片描述

实作三

一般而言，arp 缓存里常常会有网关的缓存，并且是动态类型的。.假设当前网关的 IP 地址是 192.168.0.1，MAC 地址是 5c-d9-98-f1-89-64，请使用 arp -s 192.168.0.1 5c-d9-98-f1-89-64 命令设置其为静态类型的。

在这里插入图片描述

🗣 TroubleShooting

你可能会在实作三的操作中得到 “ARP 项添加失败: 请求的操作需要提升” 这样的信息，表示命令没能执行成功，你该如何解决？

答：未遇到问题。

✎ 问题

在实作三中，为何缓存中常常有网关的信息？

我们将网关或其它计算机的 arp 信息设置为静态有什么优缺点？

答：缓存里存放着主机曾经访问过的记录，访问其他地址需要访问网关信息，因此缓存中存在网关的信息。 优点是静态ip具有较强的稳定性,可以作属于自己的网站和服务器.便于管理，能通过ip地址远程访问对应电脑。缺点是静态ip价格较高，要采用用专线上网的计算机才拥有固定的所以也需要比较昂贵的费用。

五、DHCP

✍ DHCP（Dynamic Host Configuration Protocol）即动态主机配置协议，是一个用于 IP 网络的网络协议，位于 OSI 模型的应用层，使用 UDP 协议工作，主要有两个用途：

  • 用于内部网或网络服务供应商自动分配 IP 地址给用户
  • 用于内部网管理员对所有电脑作中央管理

简单的说，DHCP 可以让计算机自动获取/释放网络配置。

实作一

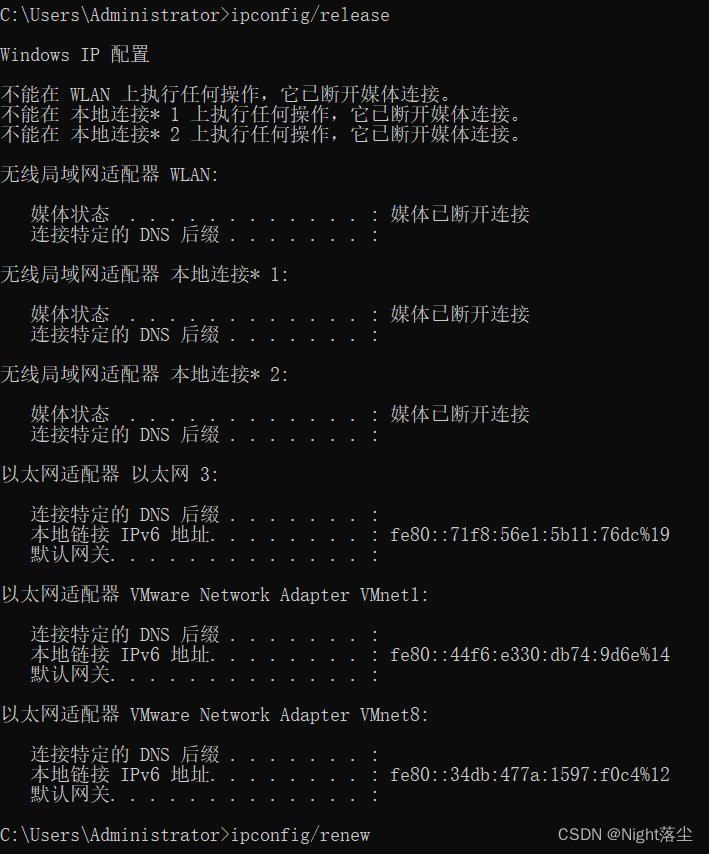

一般地，我们自动获取的网络配置信息包括：IP 地址、子网掩码、网关 IP 以及 DNS 服务器 IP 等。使用 ipconfig/release 命令释放自动获取的网络配置，并用 ipconfig/renew 命令重新获取，了解 DHCP 工作过程和原理。

在这里插入图片描述

🗣 TroubleShooting

如果你没能成功的释放，请思考有哪些可能的原因并着手进行解决？

“ win+R ” 然后输入 “ sc config DHCP start= AUTO ” 后重启,开启DHCP客户端服务。

✎ 问题

在Windows系统下，如果由于某种原因计算机不能获取 DHCP 服务器的配置数据，那么Windows将会根据某种算法自动配置为 169.254.x.x 这样的 IP 地址。显然，这样的 IP 以及相关的配置信息是不能让我们真正接入 Internet 的，为什么？既然不能接入 Internet，那么Winodws系统采用这样的方案有什么意义？

答：在IP网络里，每台主机都需要一个IP地址，通常情况下是通过DHCP服务器自动分配，但某些特殊情况下，DHCP分配失败或者没有DHCP服务器时，机器可以自己分配一个IP来完成这个工作。

六、netstat

实作一

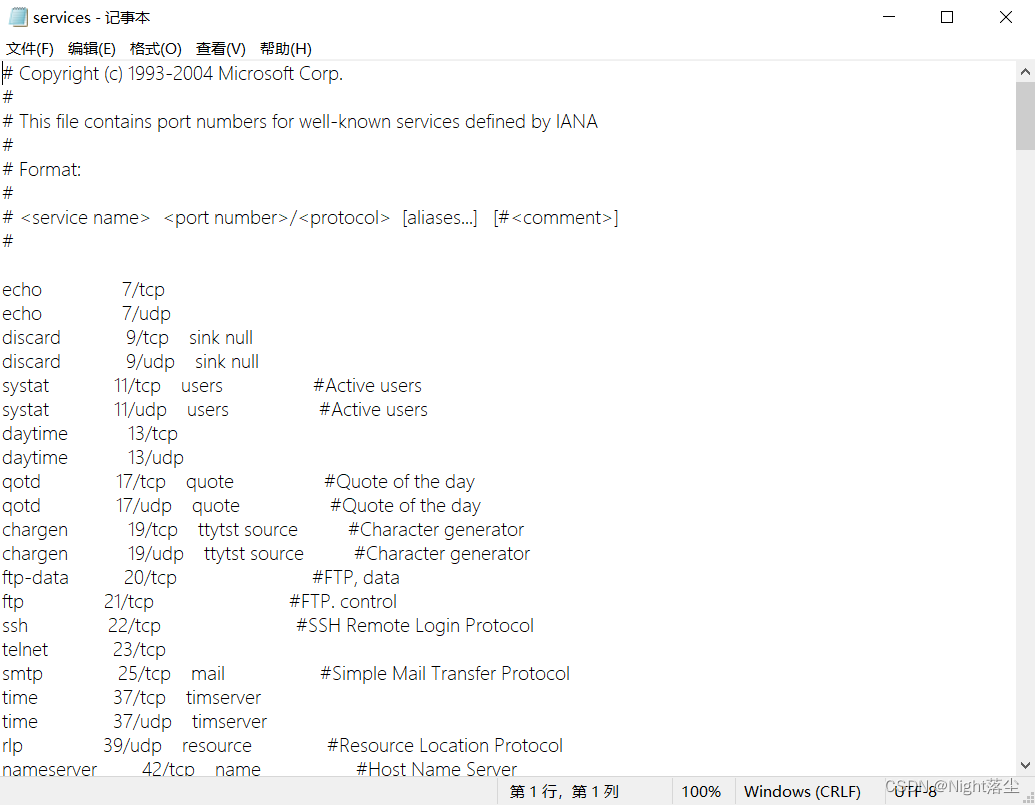

Windows 系统将一些常用的端口与服务记录在 C:\WINDOWS\system32\drivers\etc\services 文件中，请查看该文件了解常用的端口号分配。

在这里插入图片描述

实作二

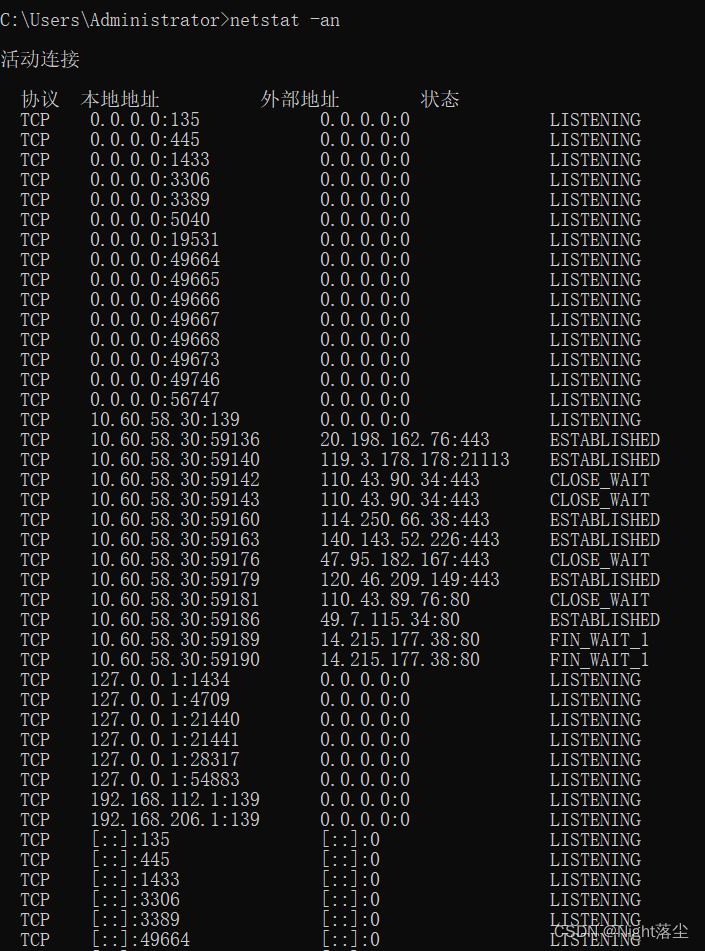

使用 netstat -an 命令，查看计算机当前的网络连接状况。更多的 netstat 命令选项，可参考上面链接 4 和 5 。

在这里插入图片描述

七、DNS

✍ DNS（Domain Name System）即域名系统，是互联网的一项服务。它作为将域名和 IP 地址相互映射的一个分布式数据库，能够使人更方便地访问互联网。DNS 使用 TCP 和 UDP 的 53 号端口。

实作一

Windows 系统将一些固定的/静态的 DNS 信息记录在 C:\WINDOWS\system32\drivers\etc\hosts 文件中，如我们常用的 localhost 就对应 127.0.0.1 。请查看该文件看看有什么记录在该文件中。

在这里插入图片描述

实作二

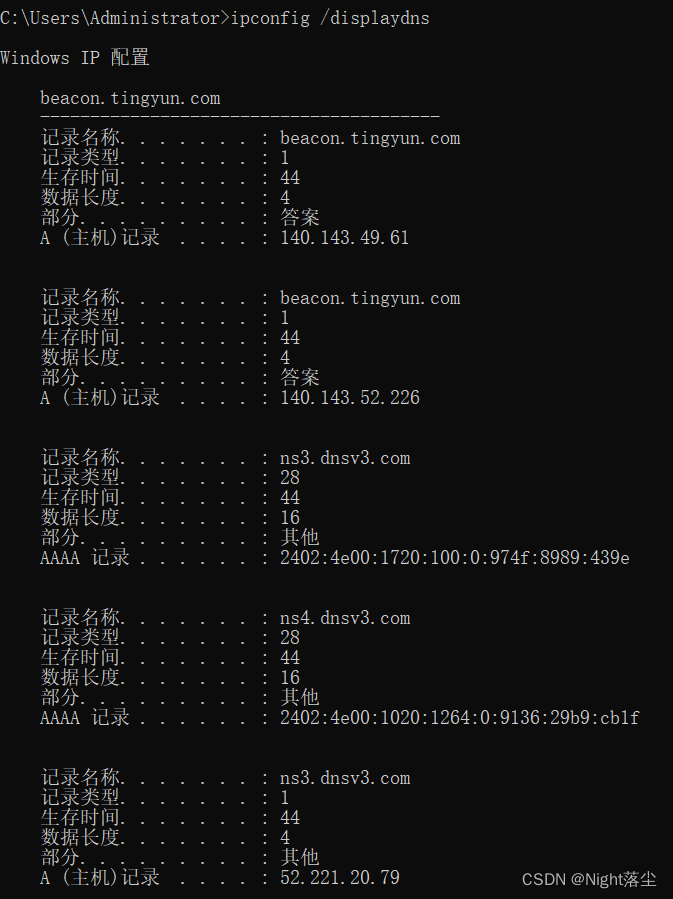

解析过的 DNS 记录将会被缓存，以利于加快解析速度。请使用 ipconfig /displaydns 命令查看。我们也可以使用 ipconfig /flushdns 命令来清除所有的 DNS 缓存。

在这里插入图片描述

在这里插入图片描述

实作三

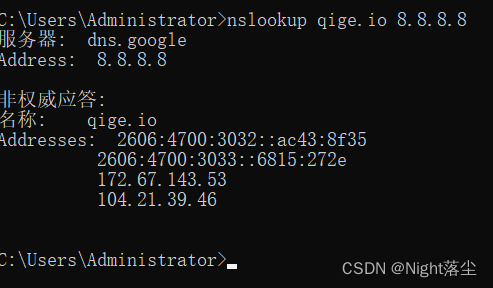

使用 nslookup qige.io 命令，将使用默认的 DNS 服务器查询该域名。当然你也可以指定使用 CloudFlare（1.1.1.1）或 Google（8.8.8.8） 的全球 DNS 服务器来解析，如：nslookup qige.io 8.8.8.8，当然，由于你懂的原因，这不一定会得到正确的答案。

在这里插入图片描述

🗣 TroubleShooting

上面秘籍中我们提到了使用插件或自己修改 hosts 文件来屏蔽广告，思考一下这种方式为何能过滤广告？如果某些广告拦截失效，那么是什么原因？你应该怎样进行分析从而能够成功屏蔽它？

答：在文件中添加该广告链接，并且指定一个ip地址（通常为本机地址），因为hosts文件优先级是高于DNS服务器，这样浏览器解析该广告链接时，优先hosts文件，这样我们就相当于更改了该链接本来的ip地址，从而使该链接失效。如果这样的方式无法屏蔽广告，一种可能是广告内容是嵌入到网页中的。打开拦截插件进入开发者模式进行分析屏蔽。

八、cache

✍ cache 即缓存，是 IT 领域一个重要的技术。我们此处提到的 cache 主要是浏览器缓存。

浏览器缓存是根据 HTTP 报文的缓存标识进行的，是性能优化中简单高效的一种优化方式了。一个优秀的缓存策略可以缩短网页请求资源的距离，减少延迟，并且由于缓存文件可以重复利用，还可以减少带宽，降低网络负荷。

实作一

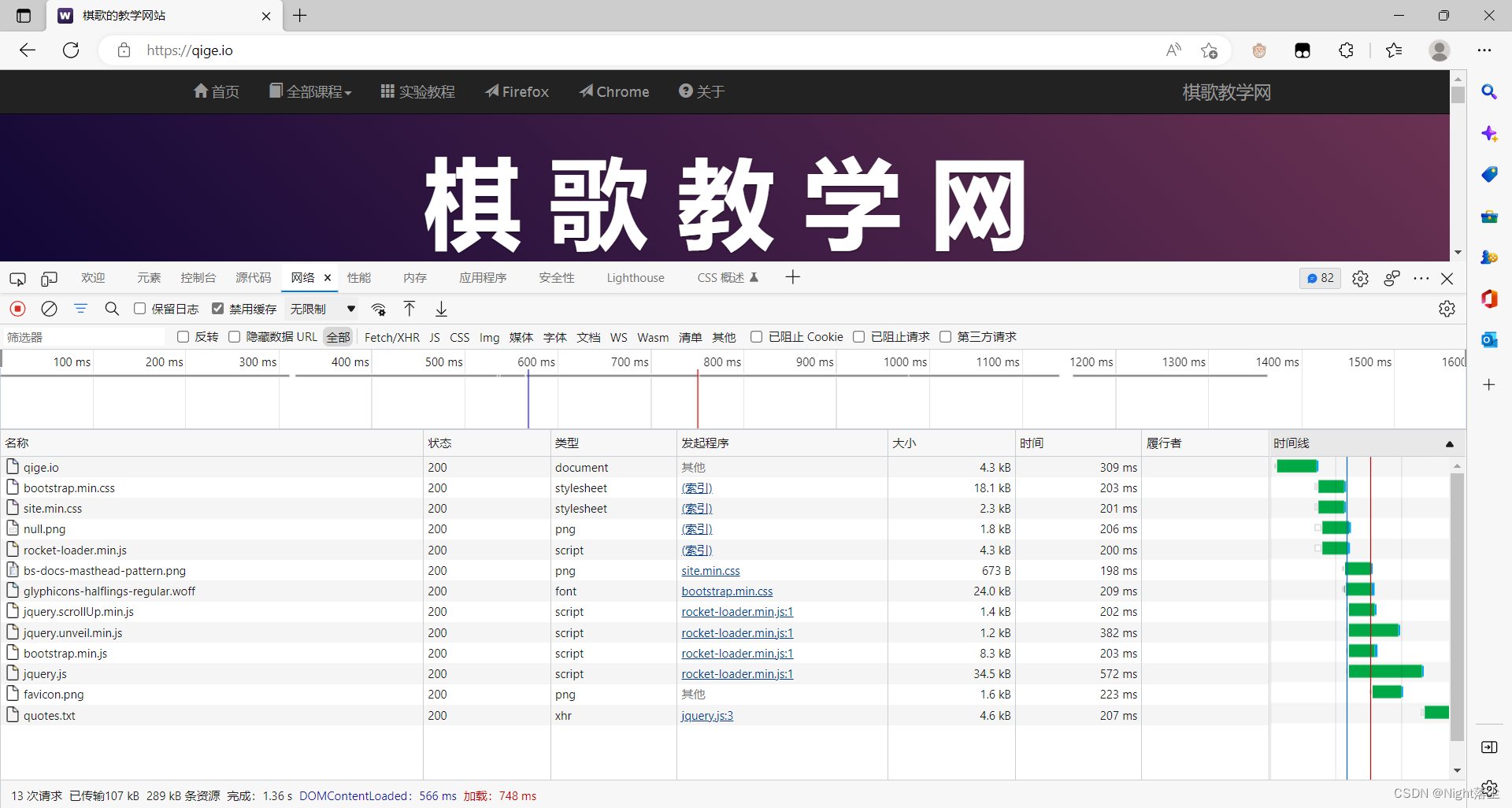

打开 Chrome 或 Firefox 浏览器，访问 https://qige.io ，接下来敲 F12 键 或 Ctrl + Shift + I 组合键打开开发者工具，选择 Network 面板后刷新页面，你会在开发者工具底部看到加载该页面花费的时间。请进一步查看哪些文件被 cache了，哪些没有。

在这里插入图片描述

**实作二：**接下来仍在 Network 面板，选择 Disable cache 选项框，表明当前不使用 cache，页面数据全部来自于 Internet，刷新页面，再次在开发者工具底部查看加载该页面花费的时间。你可比对与有 cache 时的加载速度差异。

在这里插入图片描述

可以看到禁用缓存后，加载速度变慢约了200-500ms。





Wireshark 实验

本部分按照数据链路层、网络层、传输层以及应用层进行分类，共有 10 个实验。需要使用协议分析软件 Wireshark 进行，请根据简介部分自行下载安装。

请自行查找或使用如下参考资料，了解 Wireshark 的基本使用：

  • 选择对哪块网卡进行数据包捕获
  • 开始/停止捕获
  • 了解 Wireshark 主要窗口区域
  • 设置数据包的过滤
  • 跟踪数据流

一、数据链路层

实作一

熟悉 Ethernet 帧结构

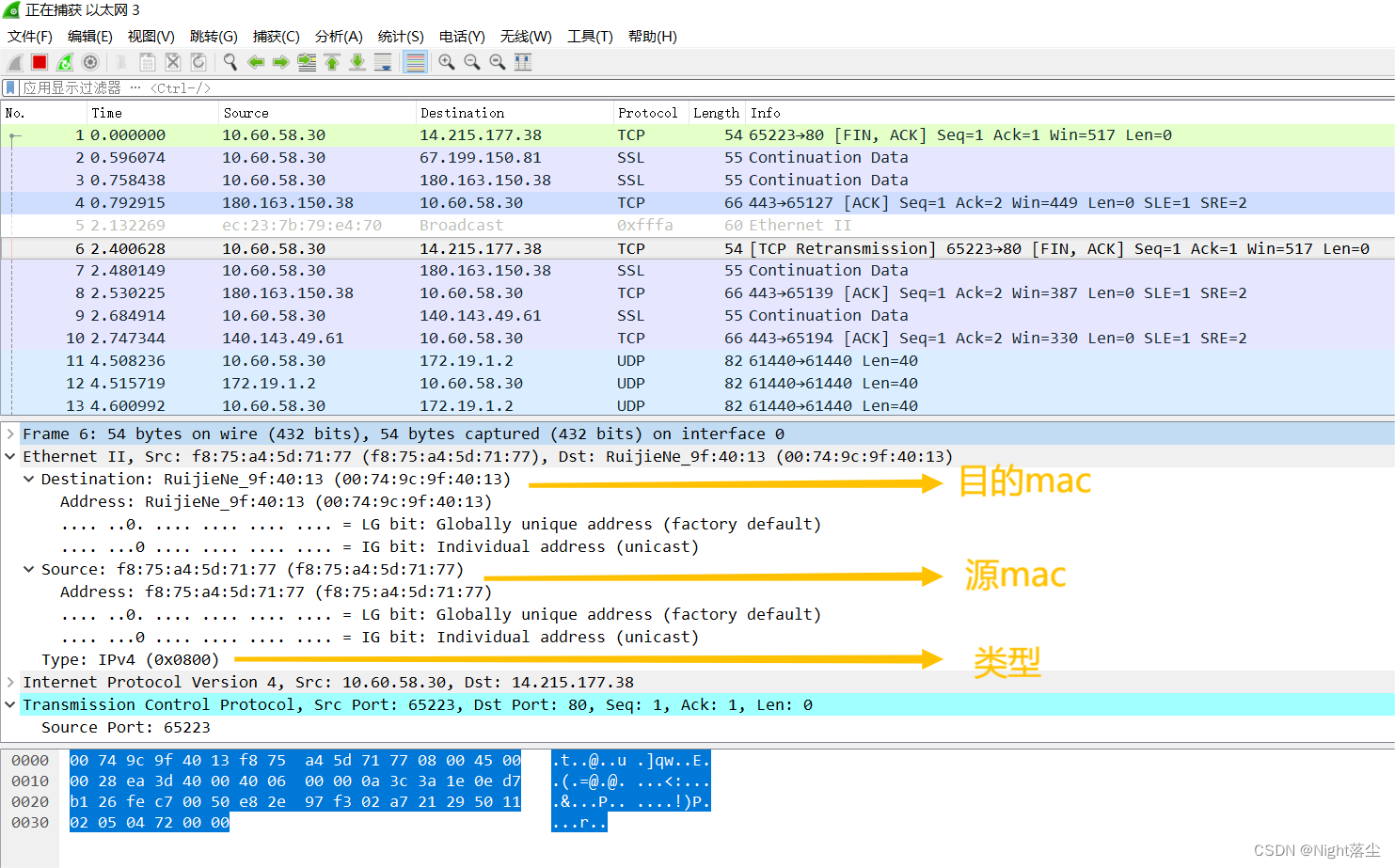

使用 Wireshark 任意进行抓包，熟悉 Ethernet 帧的结构，如：目的 MAC、源 MAC、类型、字段等。

在这里插入图片描述

✎ 问题

你会发现 Wireshark 展现给我们的帧中没有校验字段，请了解一下原因。

答：因为校验字段通常被放在数据帧的尾部，而Wireshark并不显示数据帧的尾部。如果想要查看数据帧的校验字段，可以使用其他工具，比如tcpdump或者ngre来显示数据帧的完整内容，包括校验字段。

实作二

了解子网内/外通信时的 MAC 地址

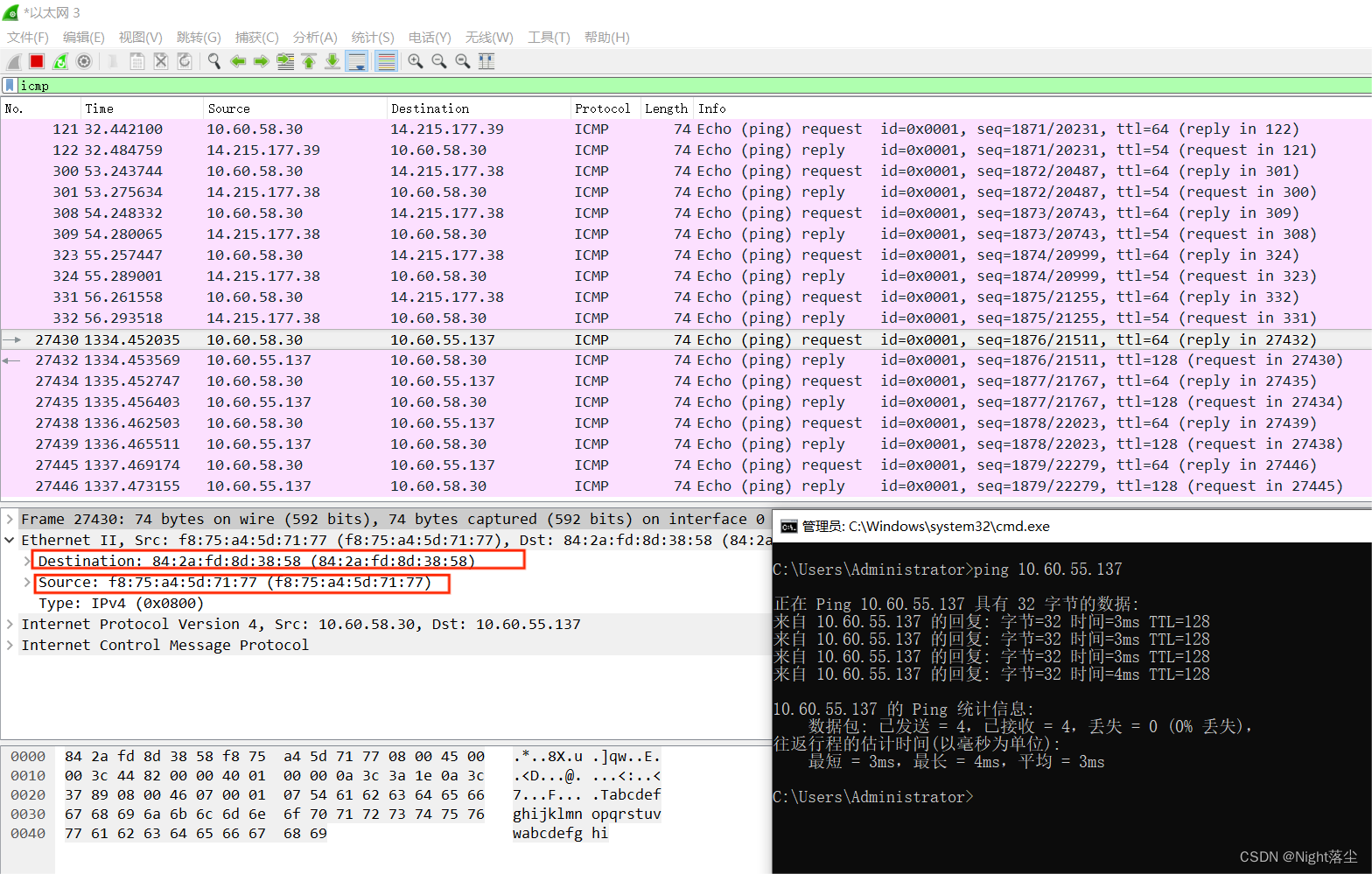

  1. ping 你旁边的计算机（同一子网），同时用 Wireshark 抓这些包（可使用 icmp 关键字进行过滤以利于分析），记录一下发出帧的目的 MAC 地址以及返回帧的源 MAC 地址是多少？这个 MAC 地址是谁的？

    在这里插入图片描述

    可见发出帧的目的 MAC 地址是：84:2a:fd:8d:38:58，返回帧的源 MAC 地址是：f8:75:a4:5d:71:77。

    这个mac地址是旁边计算机的mac地址。

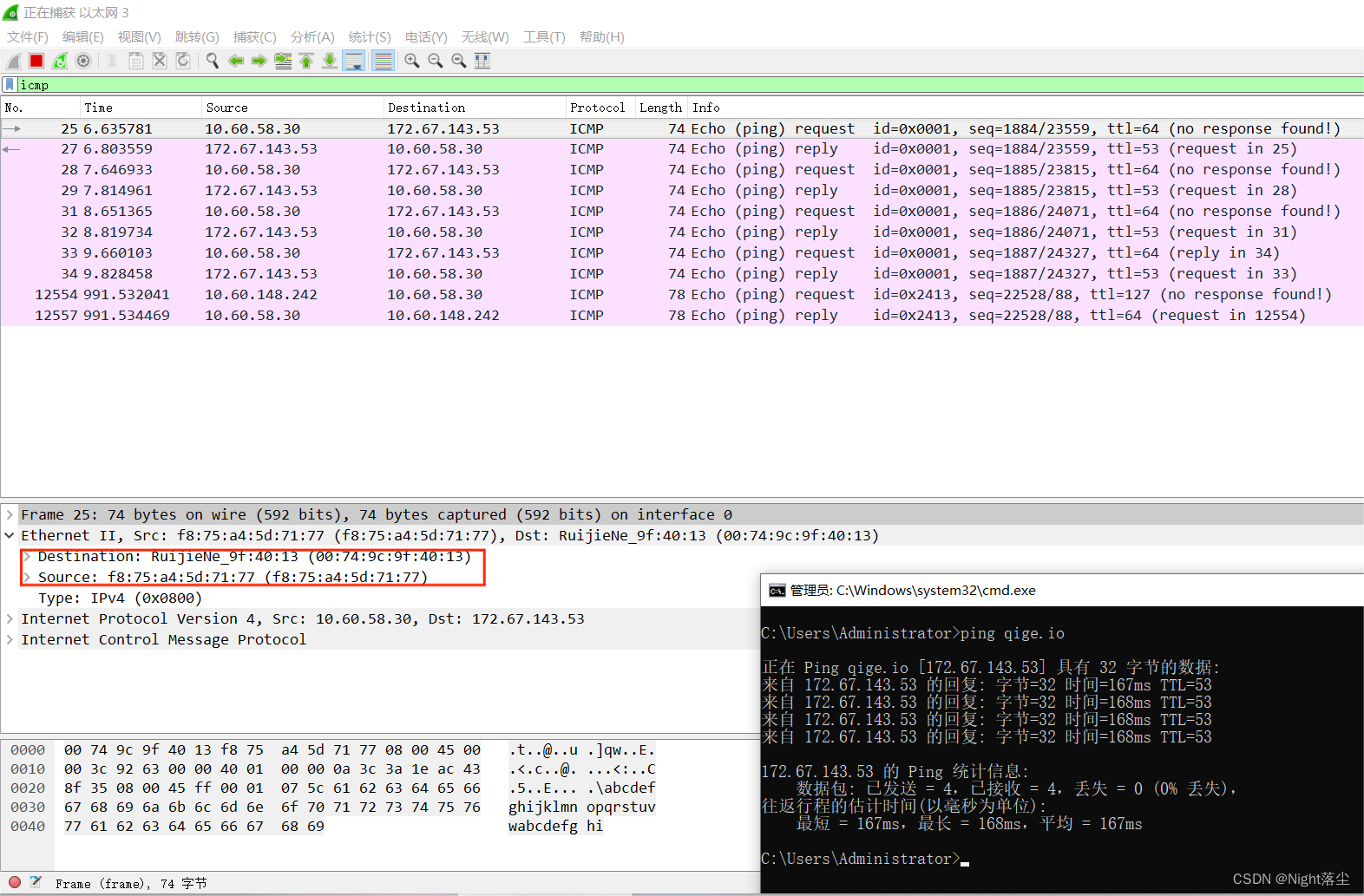

  2. 然后 ping qige.io （或者本子网外的主机都可以），同时用 Wireshark 抓这些包（可 icmp 过滤），记录一下发出帧的目的 MAC 地址以及返回帧的源 MAC 地址是多少？这个 MAC 地址是谁的？

    在这里插入图片描述

    可见发出帧的目的 MAC 地址是：00:74:9c:9f:40:13，返回帧的源 MAC 地址是：f8:75:a4:5d:71:77。

    这个mac地址是网站的mac地址。

  3. 再次 ping www.cqjtu.edu.cn （或者本子网外的主机都可以），同时用 Wireshark 抓这些包（可 icmp 过滤），记录一下发出帧的目的 MAC 地址以及返回帧的源 MAC 地址又是多少？这个 MAC 地址又是谁的？

在这里插入图片描述

可见发出帧的目的 MAC 地址是：00:74:9c:9f:40:13，返回帧的源 MAC 地址是：f8:75:a4:5d:71:77。

这个MAC地址是重交官网的MAC地址。

✎ 问题

通过以上的实验，你会发现：

  1. 访问本子网的计算机时，目的 MAC 就是该主机的
  2. 访问非本子网的计算机时，目的 MAC 是网关的

请问原因是什么？

答：目的MAC地址是指数据包最终要到达的计算机的硬件地址。如果数据包要到达本子网内的另一台计算机，那么目的MAC地址就是该计算机的硬件地址。如果数据包要到达非本子网的计算机，那么它必须先到达本子网内的网关，然后网关再将数据包转发到目标计算机。

实作三

掌握 ARP 解析过程

  1. 为防止干扰，先使用 arp -d * 命令清空 arp 缓存

    在这里插入图片描述

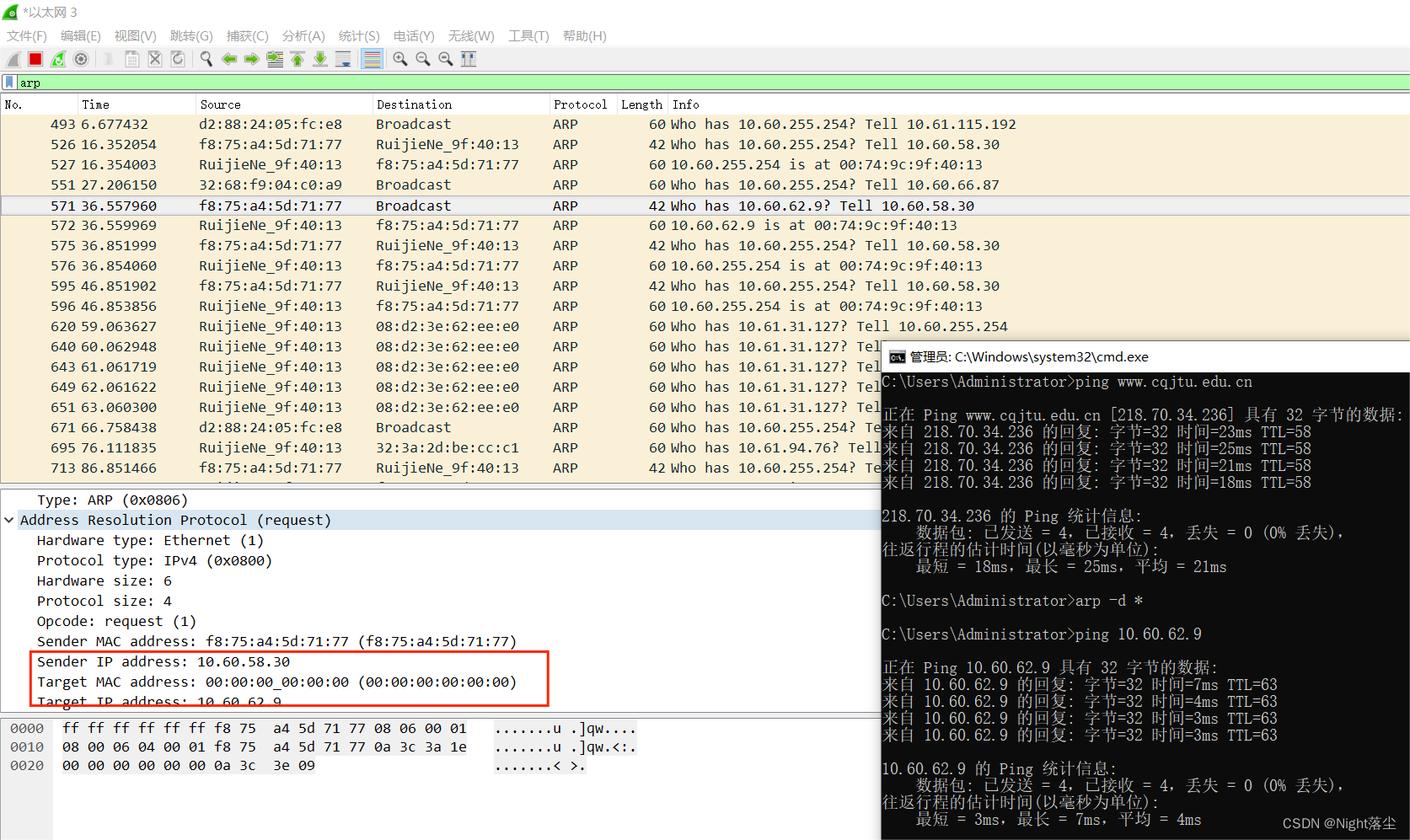

  2. ping 你旁边的计算机（同一子网），同时用 Wireshark 抓这些包（可 arp 过滤），查看 ARP 请求的格式以及请求的内容，注意观察该请求的目的 MAC 地址是什么。再查看一下该请求的回应，注意观察该回应的源 MAC 和目的 MAC 地址是什么。

    在这里插入图片描述

    该请求的目的 MAC 地址是:00:00:00:00:00:00

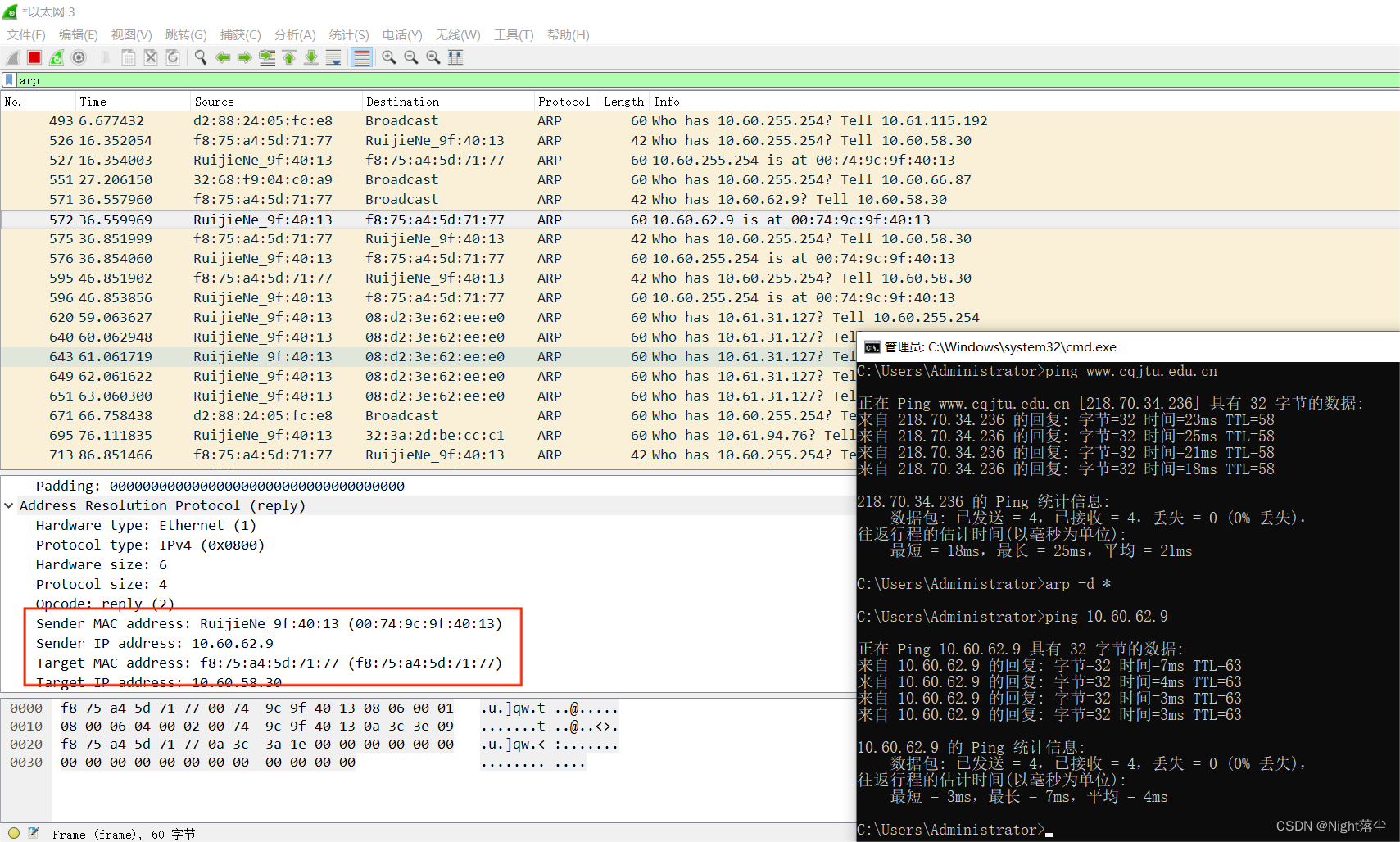

    查看一下该请求的回应:

    在这里插入图片描述

    该回应的源 MAC 和目的 MAC 地址分别是00:74:9c:9f:40:13与f8:75:a4:5d:71:77

  3. 再次使用 arp -d * 命令清空 arp 缓存

    在这里插入图片描述

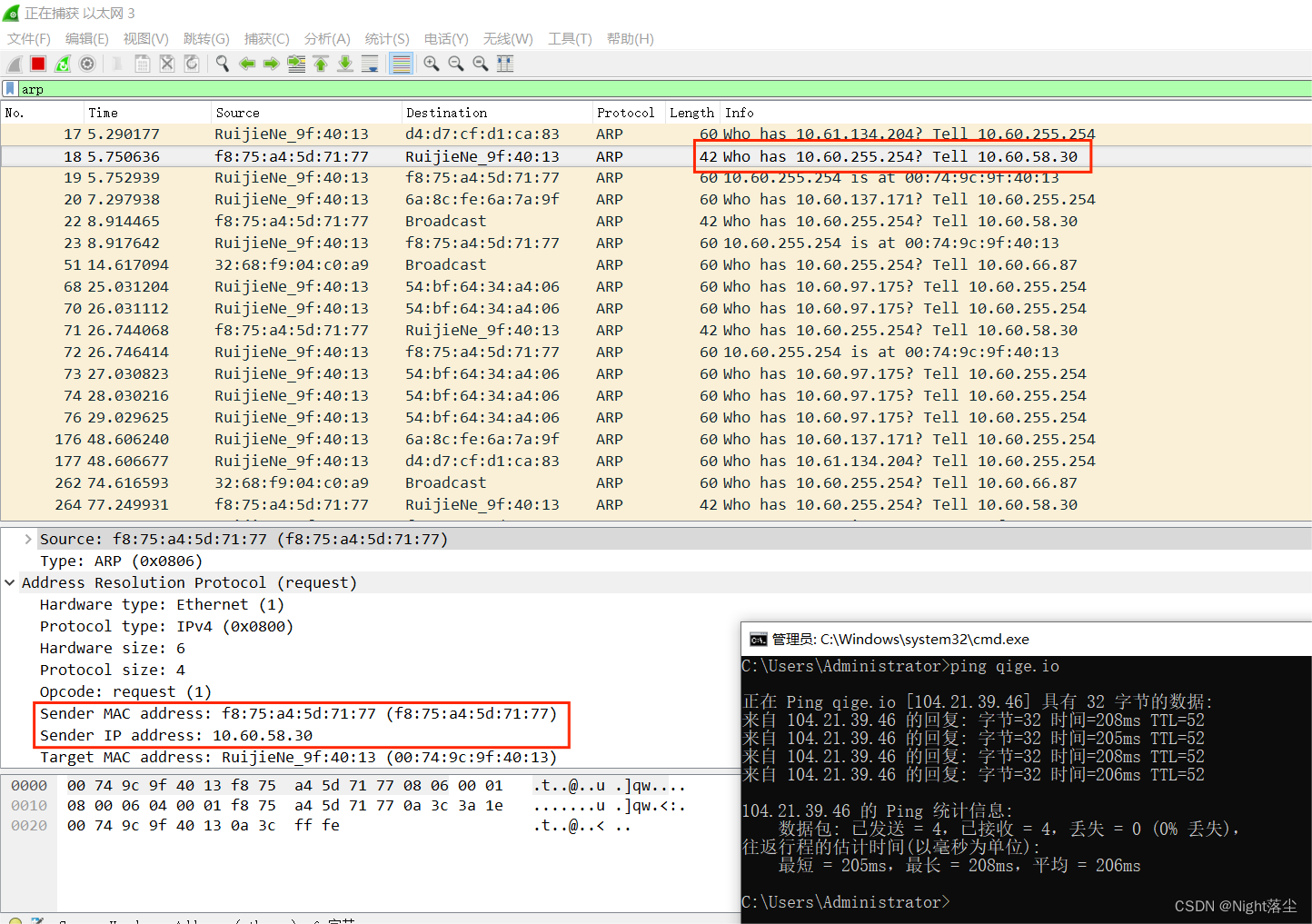

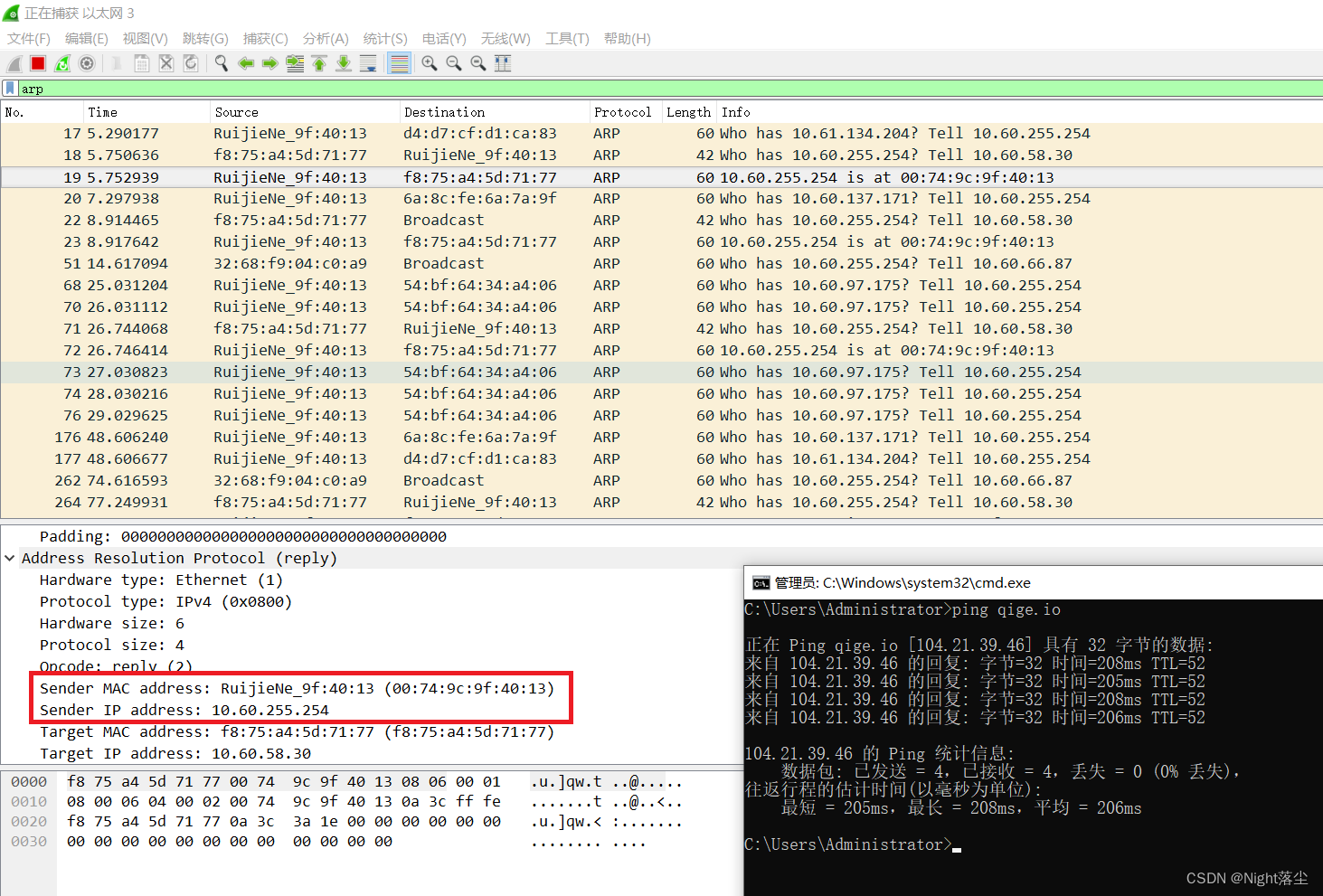

  4. 然后 ping qige.io （或者本子网外的主机都可以），同时用 Wireshark 抓这些包（可 arp 过滤）。查看这次 ARP 请求的是什么，注意观察该请求是谁在回应。

    ARP请求的是网关的mac：

在这里插入图片描述

网关在回复：

在这里插入图片描述

✎ 问题

通过以上的实验，你应该会发现，

  1. ARP 请求都是使用广播方式发送的
  2. 如果访问的是本子网的 IP，那么 ARP 解析将直接得到该 IP 对应的 MAC；如果访问的非本子网的 IP， 那么 ARP 解析将得到网关的 MAC。

请问为什么？

答：IP地址用于标识网络上的计算机，而MAC地址则用于标识计算机的硬件地址。当计算机要访问另一台计算机时，它需要知道目标计算机的MAC地址。在这种情况下，如果访问的是本子网的IP地址，那么通过ARP解析，就能直接得到该IP地址对应的MAC地址。如果访问的是非本子网的IP地址，那么就需要先通过本子网内的网关转发数据包，然后通过ARP解析得到网关的MAC地址。

二、网络层

实作一

熟悉 IP 包结构

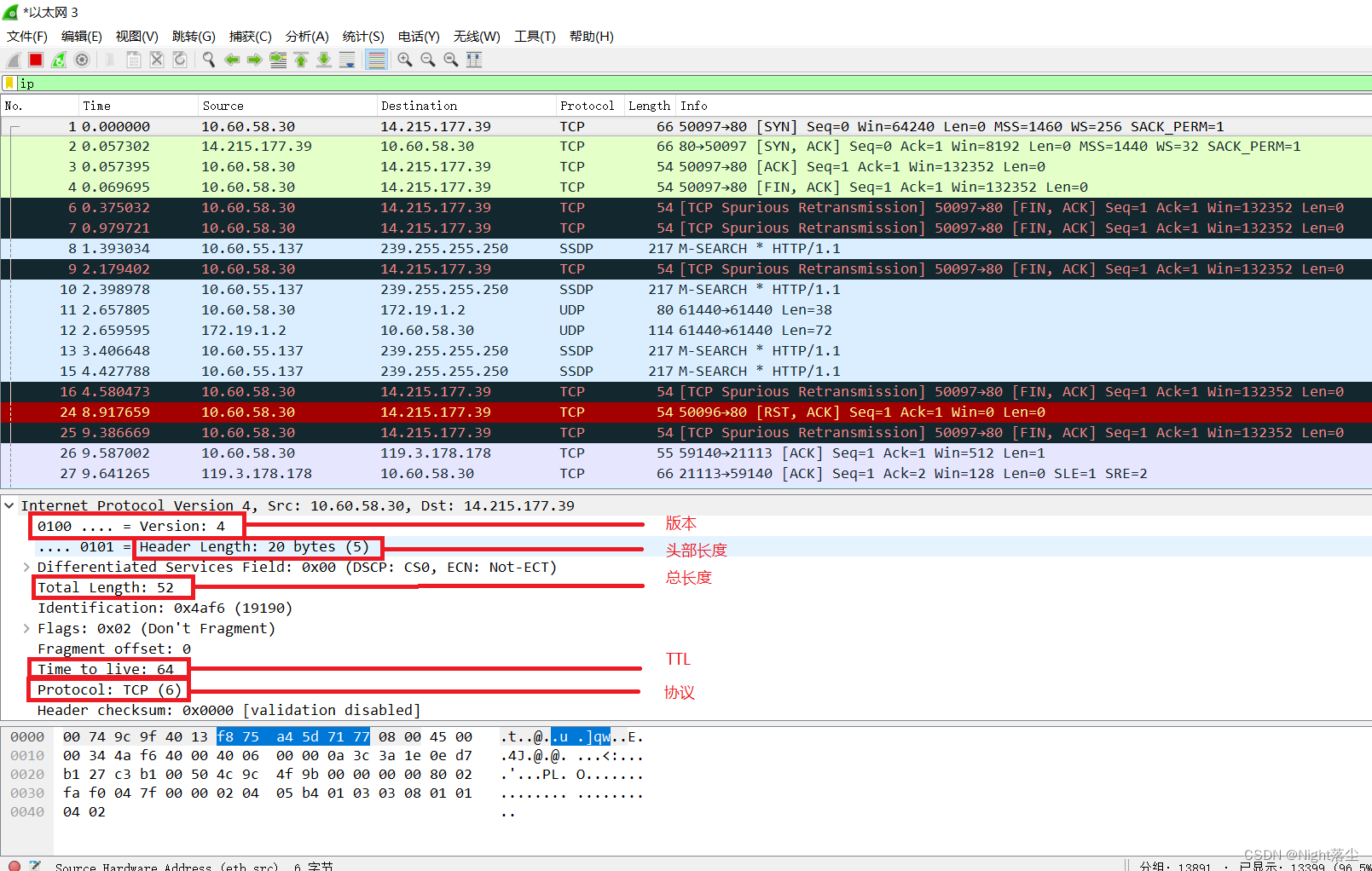

使用 Wireshark 任意进行抓包（可用 ip 过滤），熟悉 IP 包的结构，如：版本、头部长度、总长度、TTL、协议类型等字段。

在这里插入图片描述

✎ 问题

为提高效率，我们应该让 IP 的头部尽可能的精简。但在如此珍贵的 IP 头部你会发现既有头部长度字段，也有总长度字段。请问为什么？

答：因为头部长度是来表明该包头部的长度。总长度是为了让接受方的网络层了解传输的数据包含哪些，如果没有这部分，数链层在传输时会对数据进行长度的填充，对应的网络层不会把填充的部分去掉。

实作二

IP 包的分段与重组

根据规定，一个 IP 包最大可以有 64K 字节。但由于 Ethernet 帧的限制，当 IP 包的数据超过 1500 字节时就会被发送方的数据链路层分段，然后在接收方的网络层重组。

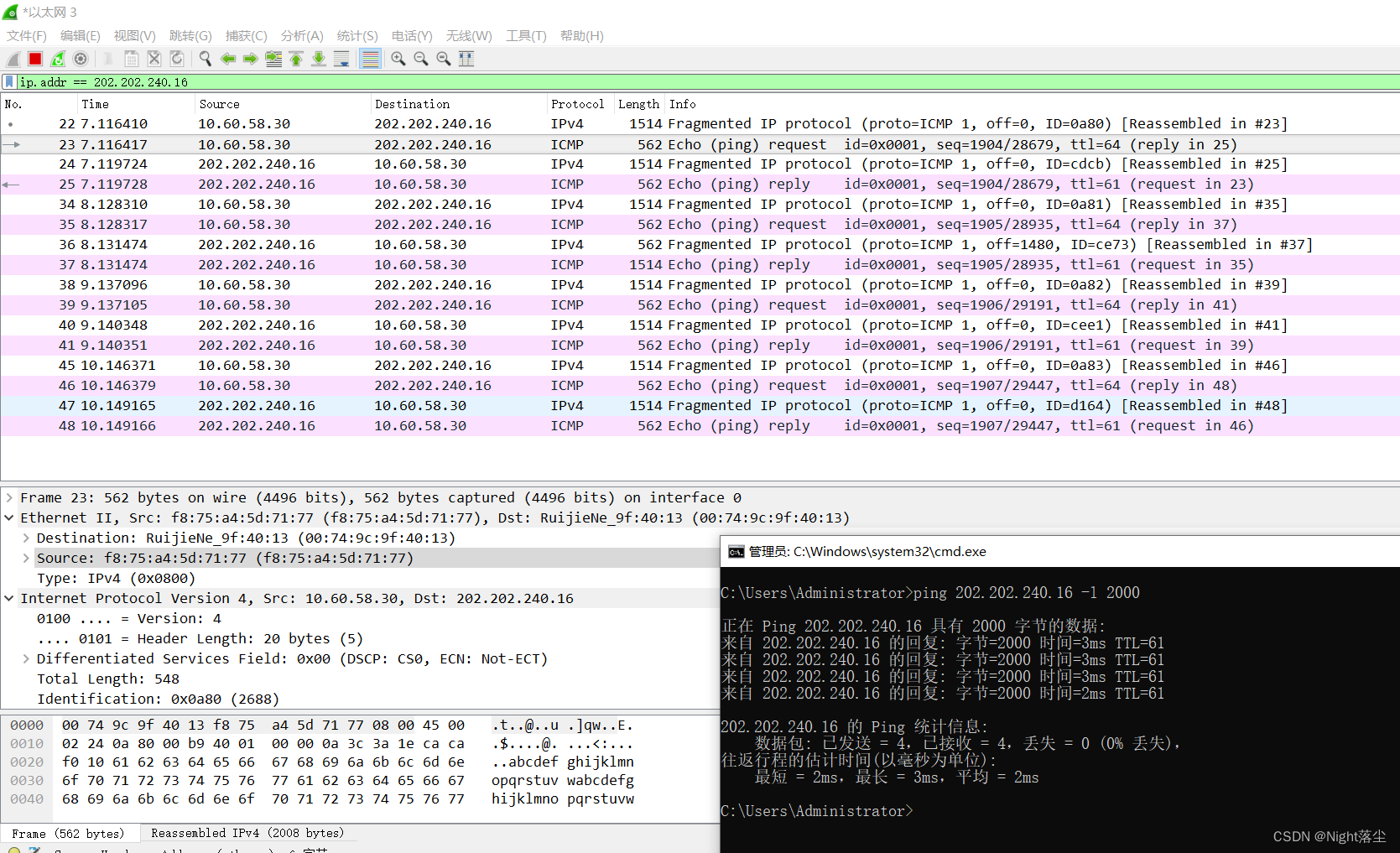

缺省的，ping 命令只会向对方发送 32 个字节的数据。我们可以使用 ping 202.202.240.16 -l 2000 命令指定要发送的数据长度。此时使用 Wireshark 抓包（用 ip.addr == 202.202.240.16 进行过滤），了解 IP 包如何进行分段，如：分段标志、偏移量以及每个包的大小等。

在这里插入图片描述

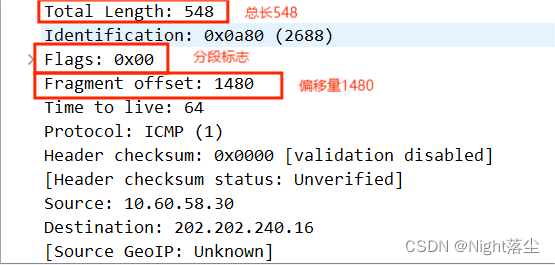

分段标志、偏移量以及每个包的大小等如下：

在这里插入图片描述

✎ 问题

分段与重组是一个耗费资源的操作，特别是当分段由传送路径上的节点即路由器来完成的时候，所以 IPv6 已经不允许分段了。那么 IPv6 中，如果路由器遇到了一个大数据包该怎么办？

答：当数据包过大时，路由器会不断发送较小的数据包，并试图推断出网络中的最大传输单元。一旦路由器推断出了最大传输单元，就可以在发送数据包时使用这个值来调整分段大小，从而避免分段和重组的操作。

实作三

考察 TTL 事件

在 IP 包头中有一个 TTL 字段用来限定该包可以在 Internet上传输多少跳（hops），一般该值设置为 64、128等。

在验证性实验部分我们使用了 tracert 命令进行路由追踪。其原理是主动设置 IP 包的 TTL 值，从 1 开始逐渐增加，直至到达最终目的主机。

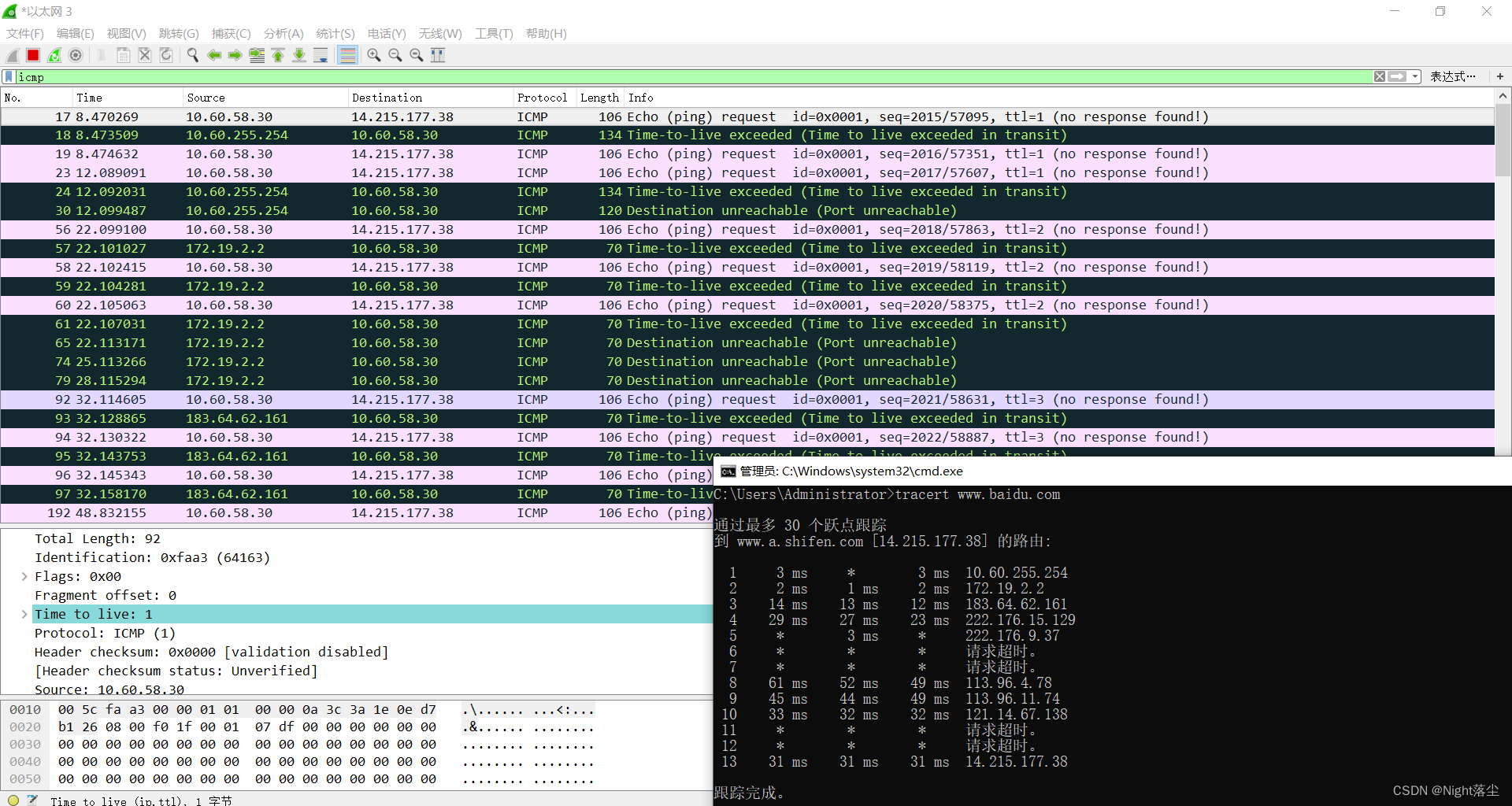

请使用 tracert www.baidu.com 命令进行追踪，此时使用 Wireshark 抓包（用 icmp 过滤）。

在这里插入图片描述

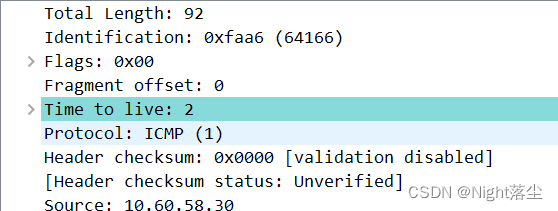

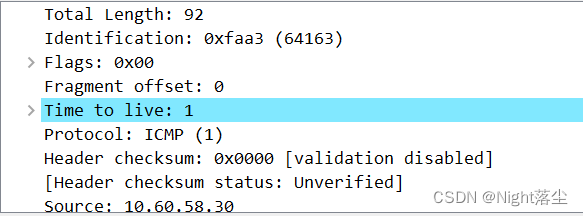

分析每个发送包的 TTL 是如何进行改变的，从而理解路由追踪原理：TTL不断加一

在这里插入图片描述

在这里插入图片描述

✎ 问题

在 IPv4 中，TTL 虽然定义为生命期即 Time To Live，但现实中我们都以跳数/节点数进行设置。如果你收到一个包，其 TTL 的值为 50，那么可以推断这个包从源点到你之间有多少跳？

答：初始设置TTL的值为64或者128，收到这个包的TTL值是50 ，那么之前跳数=64 - 50 =14跳。

三、传输

实作一

熟悉 TCP 和 UDP 段结构

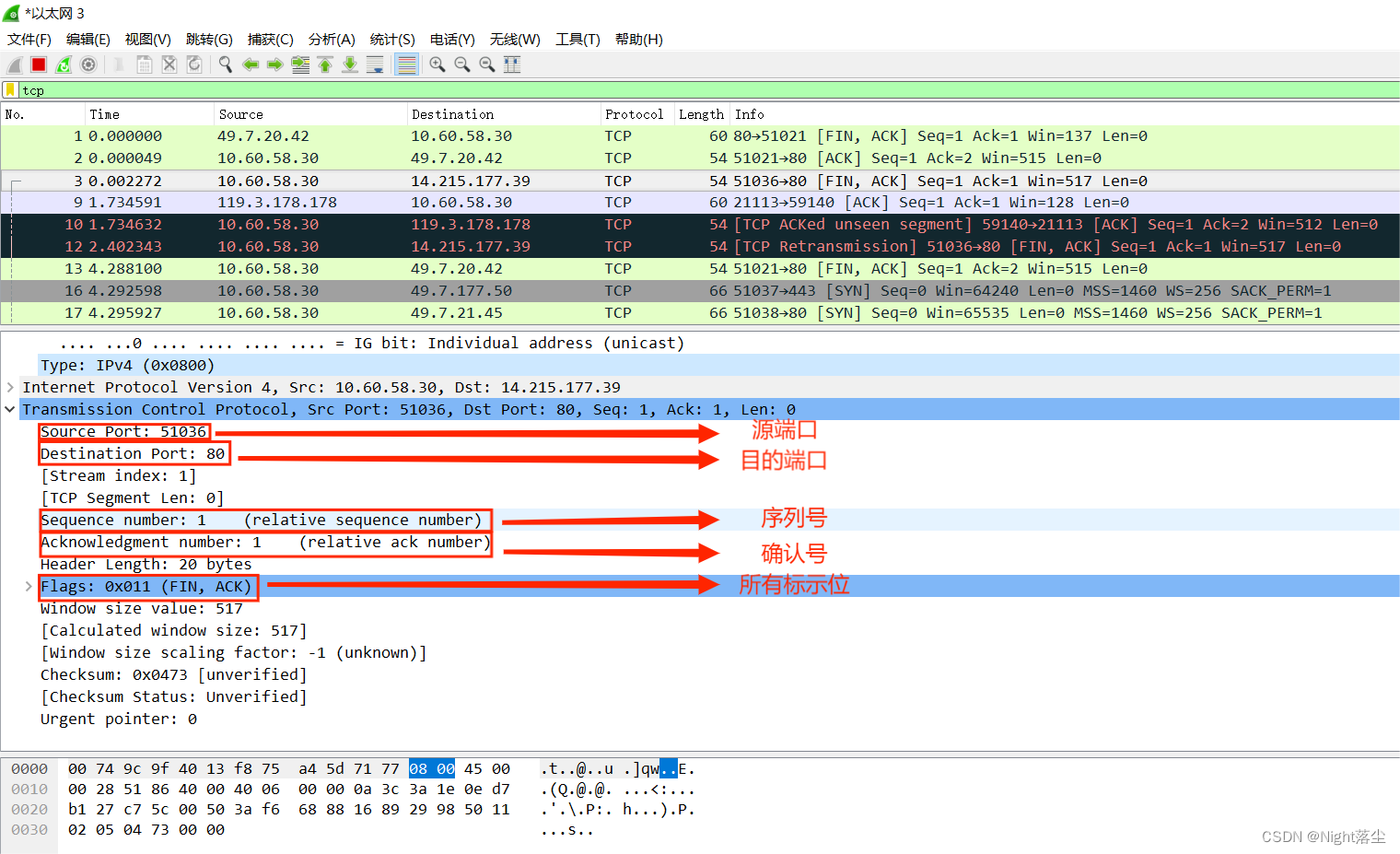

  1. 用 Wireshark 任意抓包（可用 tcp 过滤），熟悉 TCP 段的结构，如：源端口、目的端口、序列号、确认号、各种标志位等字段。

    在这里插入图片描述

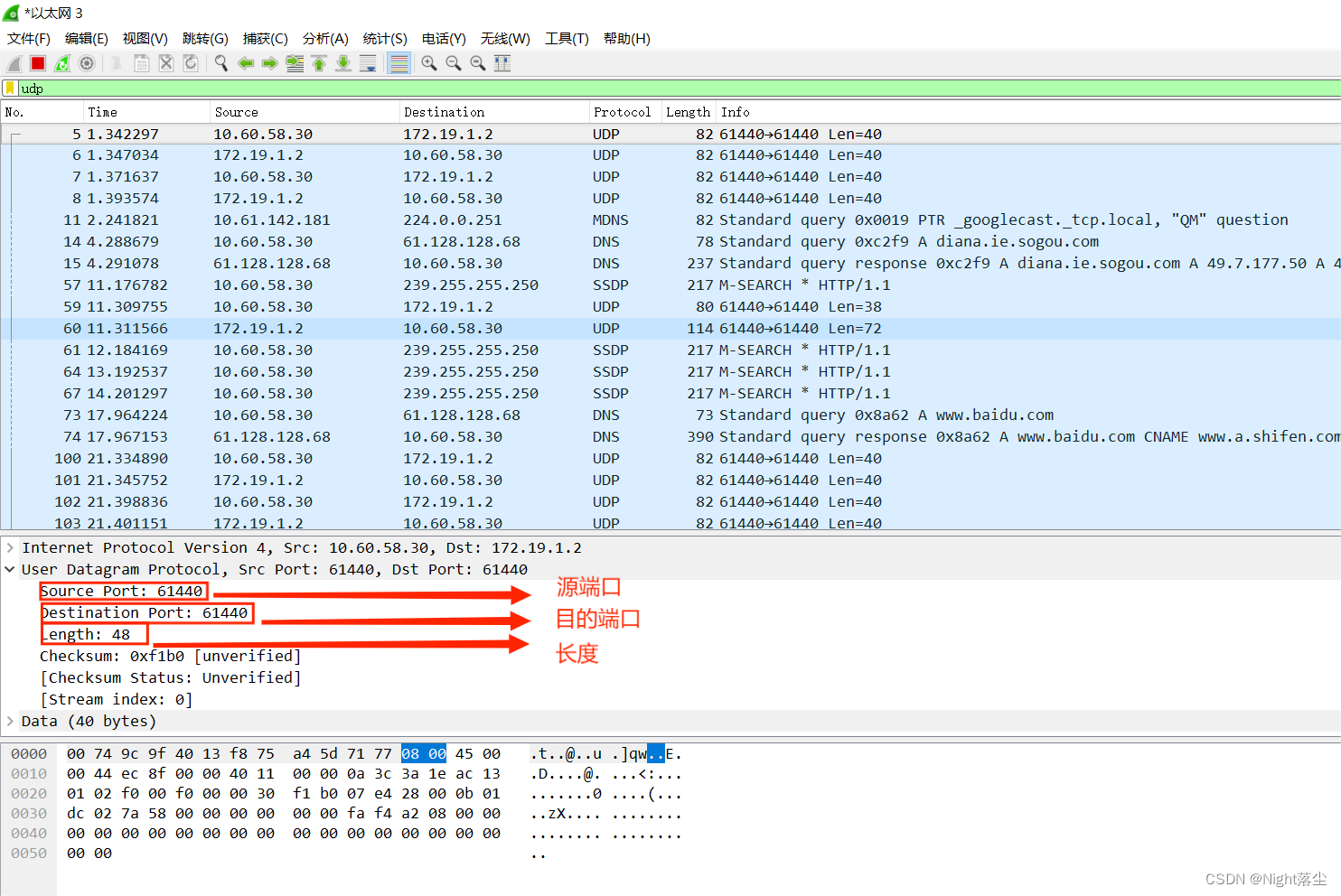

  2. 用 Wireshark 任意抓包（可用 udp 过滤），熟悉 UDP 段的结构，如：源端口、目的端口、长度等。

    在这里插入图片描述

✎ 问题

由上大家可以看到 UDP 的头部比 TCP 简单得多，但两者都有源和目的端口号。请问源和目的端口号用来干什么？

答：源端口来表示发送方的应用程序，目的端口来表示接收终方的应用程序。源端口和目的端口号的作用就是唯一标识了某个进程，确保通信的数据到达正确的进程。由于下层网络层的PDU是IP包，网络层的传输只能确定IP包最终到达哪个主机，但是不能将数据传输到具体某个请求的进程，这时传输层的端口号就显得重要。

实作二

分析 TCP 建立和释放连接

  1. 打开浏览器访问 qige.io 网站，用 Wireshark 抓包（可用 tcp 过滤后再使用加上 Follow TCP Stream），不要立即停止 Wireshark 捕获，待页面显示完毕后再多等一段时间使得能够捕获释放连接的包。

    在这里插入图片描述

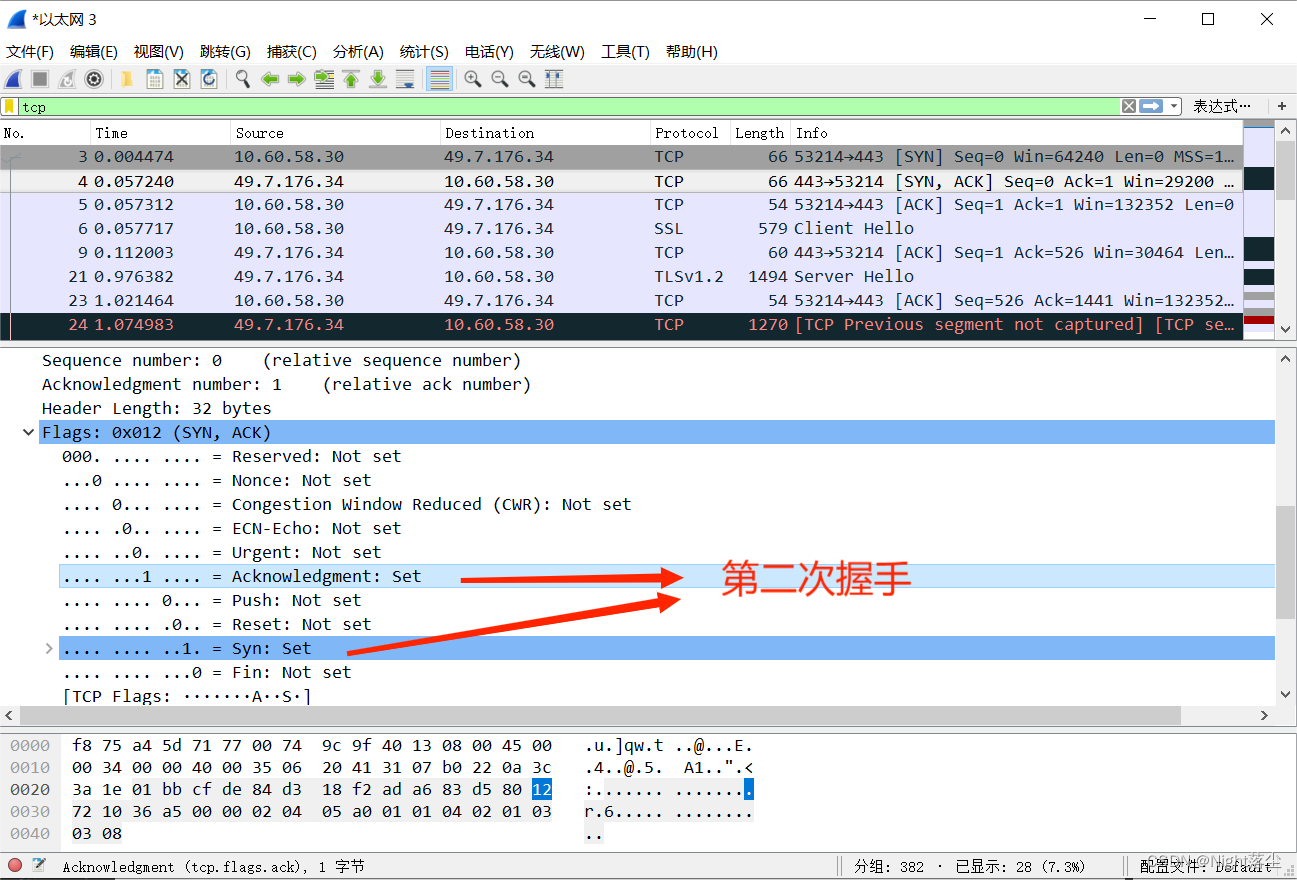

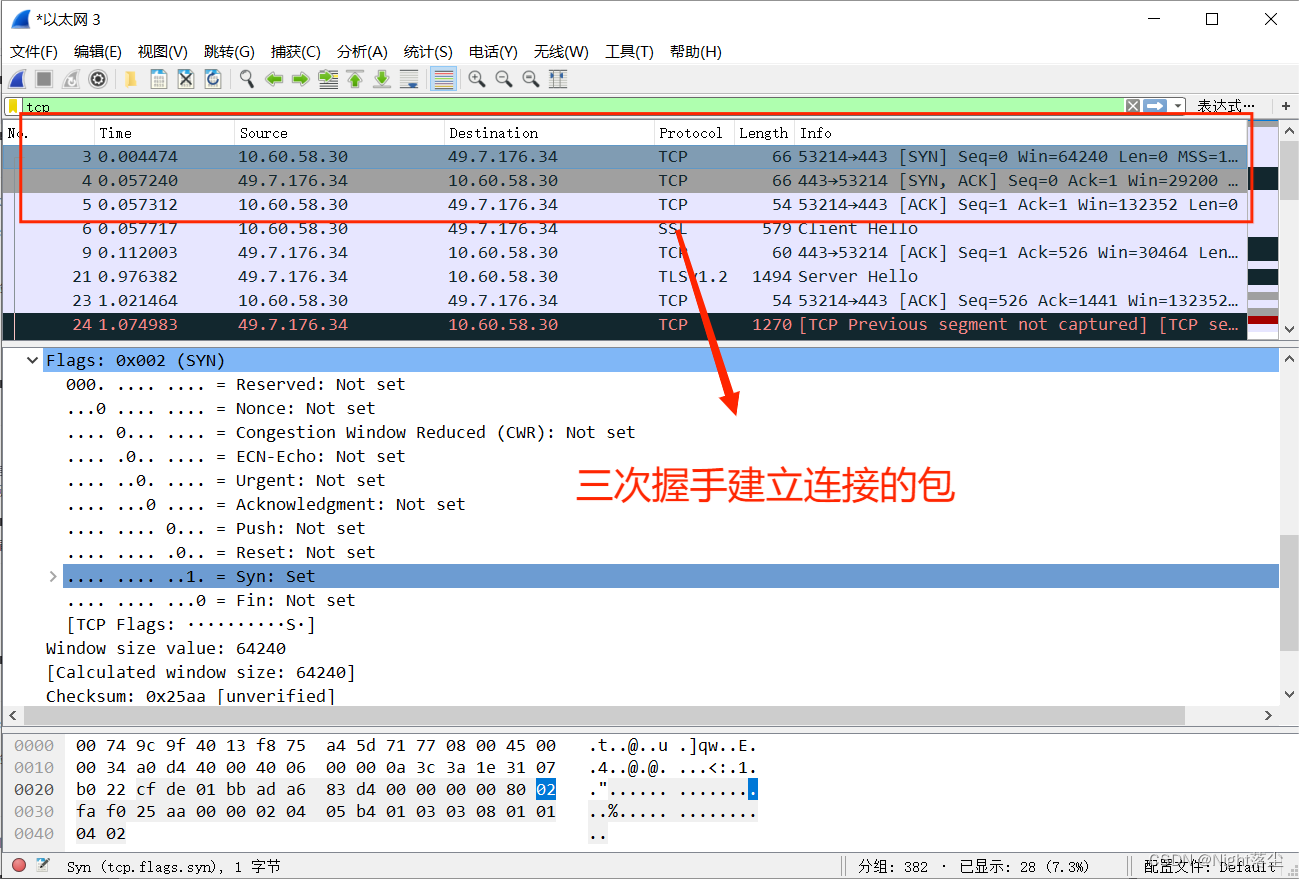

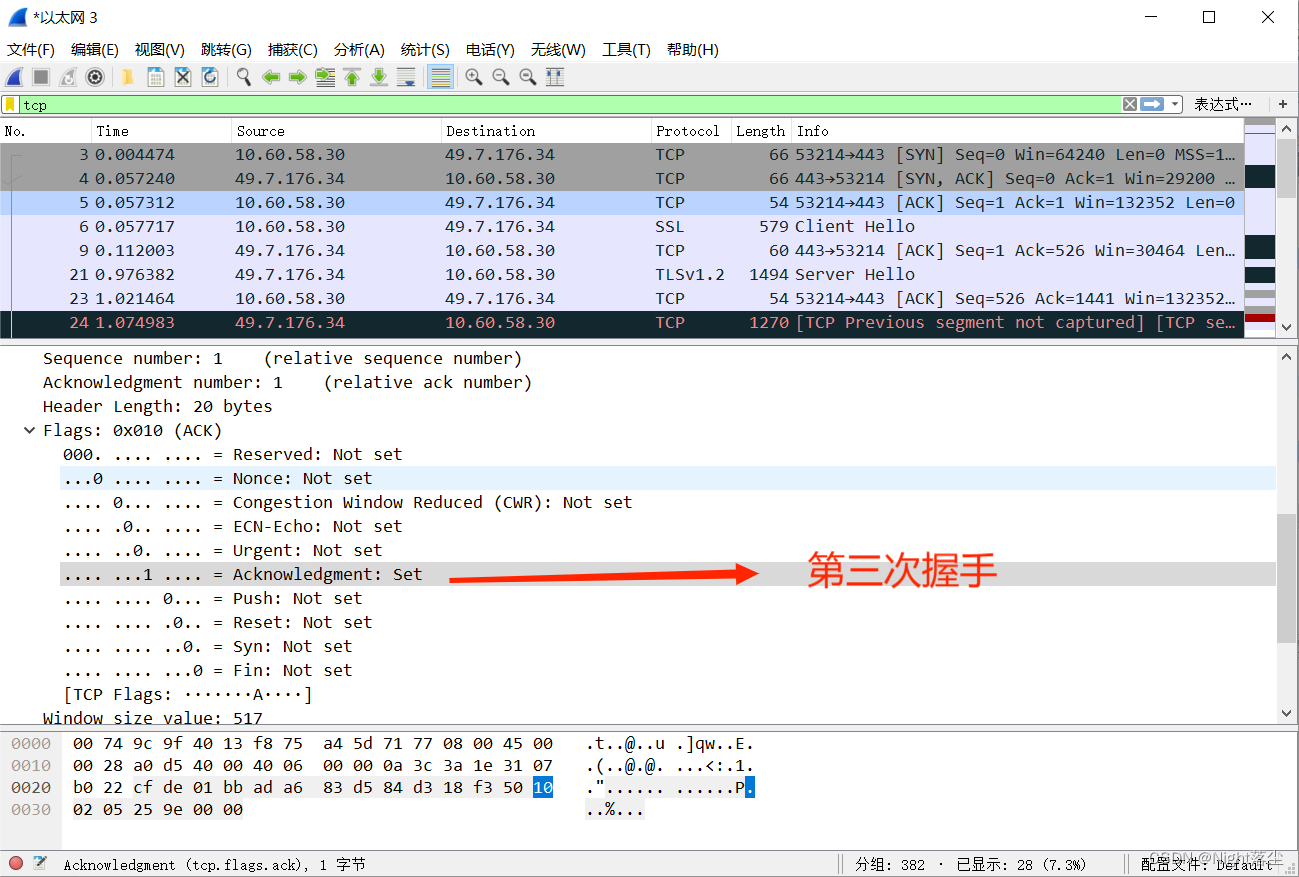

  2. 请在你捕获的包中找到三次握手建立连接的包，并说明为何它们是用于建立连接的，有什么特征。

    在这里插入图片描述

    在这里插入图片描述

    在这里插入图片描述

    三次握手建立连接的包是用于建立TCP连接的，其中包含了一些特征性的信息。首先，三次握手建立连接的包中都包含了一个TCP报文段头。TCP报文段头是一种特殊的数据结构，用于描述TCP报文段的信息。在三次握手建立连接的包中，TCP报文段头包含了源端口和目的端口等信息，用于标识连接的双方。其次，三次握手建立连接的包中都包含了控制位。控制位是一种特殊的标志位，用于描述TCP连接的状态。在三次握手建立连接的包中，控制位包含了SYN和ACK等标志，用于指示连接的建立过程。最后，三次握手建立连接的包中都包含了序号和确认号等信号。

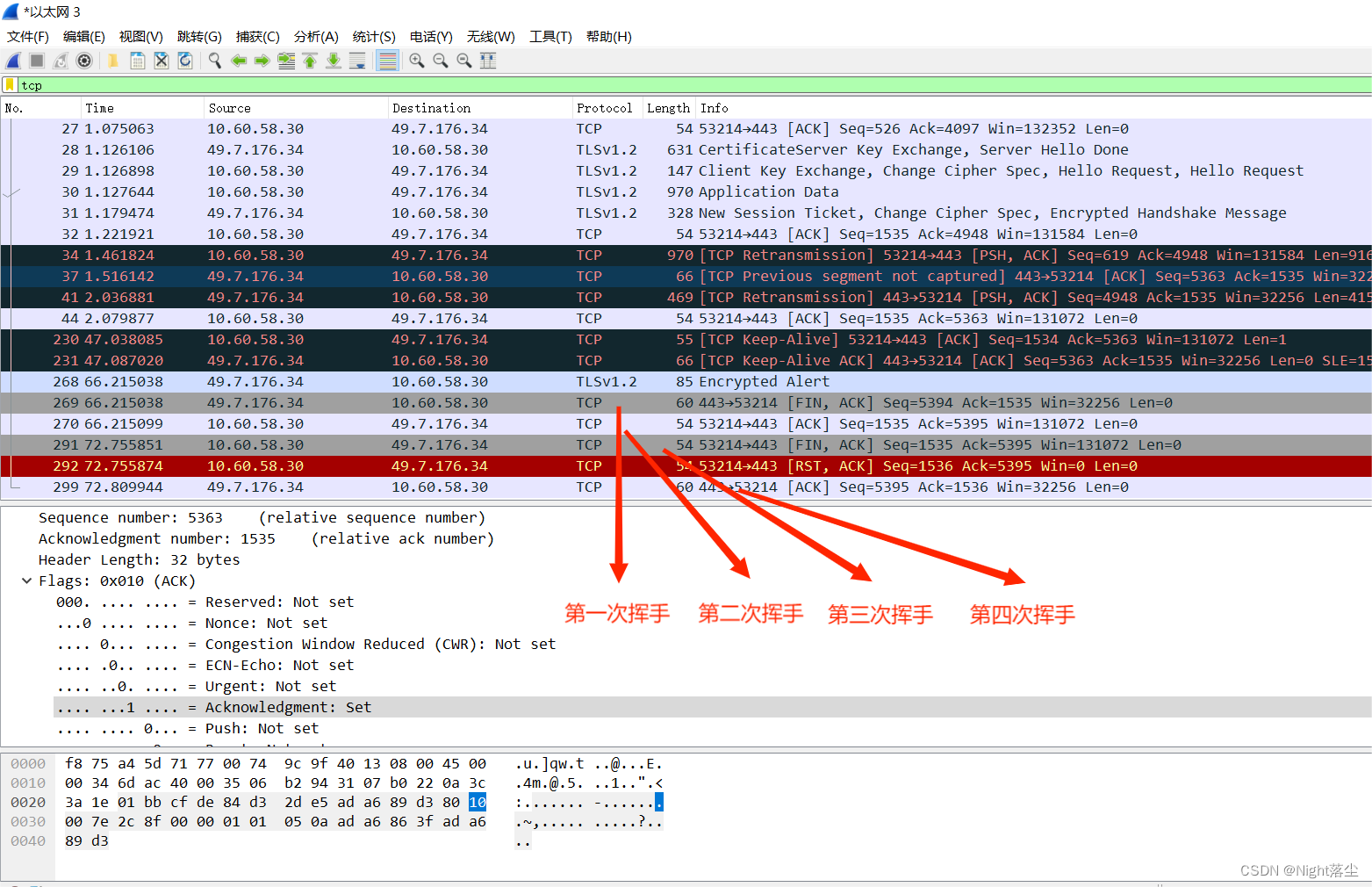

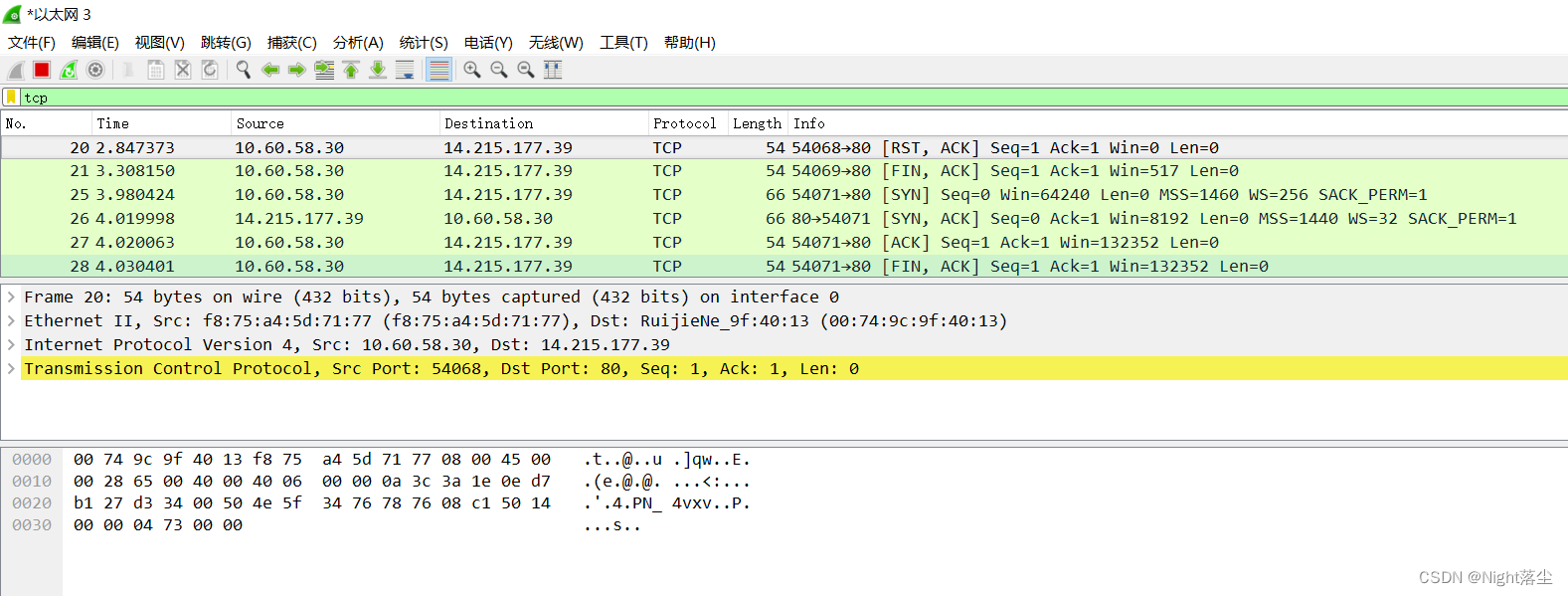

  3. 请在你捕获的包中找到四次挥手释放连接的包，并说明为何它们是用于释放连接的，有什么特征。

在这里插入图片描述

四次挥手释放连接的包是用于释放TCP连接的，其中包含了一些特征性的信息。首先，四次挥手释放连接的包中都包含了一个TCP报文段头。TCP报文段头是一种特殊的数据结构，用于描述TCP报文段的信息。在四次挥手释放连接的包中，TCP报文段头包含了源端口和目的端口等信息，用于标识连接的双方。其次，四次挥手释放连接的包中都包含了控制位。控制位是一种特殊的标志位，用于描述TCP连接的状态。在四次挥手释放连接的包中，控制位包含了FIN和ACK等标志，用于指示连接的释放过程。最后，四次挥手释放连接的包中都包含了序号和确认号等信息。

✎ 问题一

去掉 Follow TCP Stream，即不跟踪一个 TCP 流，你可能会看到访问 qige.io 时我们建立的连接有多个。请思考为什么会有多个连接？作用是什么？

答：每个连接传送完数据后就会断开，建立多个连接就可以同时进行多通道传输数据，这样在传输数据量比较大的时候就可以节省传输时间，同时加快传输速度。

✎ 问题二

我们上面提到了释放连接需要四次挥手，有时你可能会抓到只有三次挥手。原因是什么？

答：可能网络故障导致TCP连接的释放过程中的包丢失。如果在TCP连接的释放过程中，其中某些包丢失了，那么就可能会抓到只有三次挥手的情况。也可能软件或硬件故障。如果在TCP连接的释放过程中，某些软件或硬件出现了故障，那么就可能会导致TCP连接的释放过程异常。

四、应用层

应用层的协议非常的多，我们只对 DNS 和 HTTP 进行相关的分析。

实作一

了解 DNS 解析

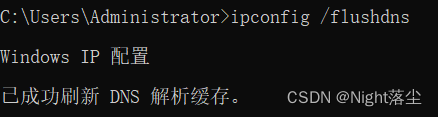

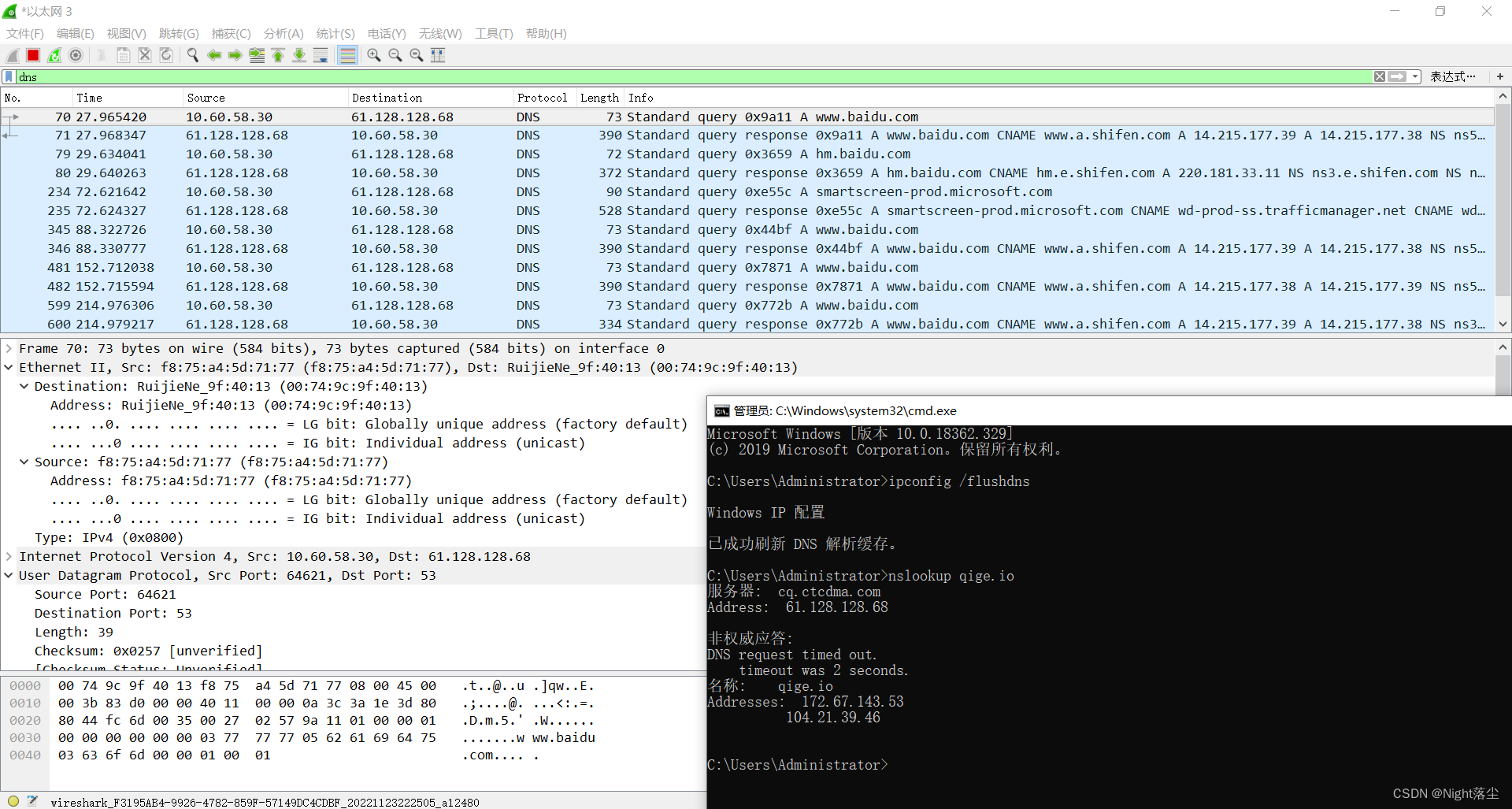

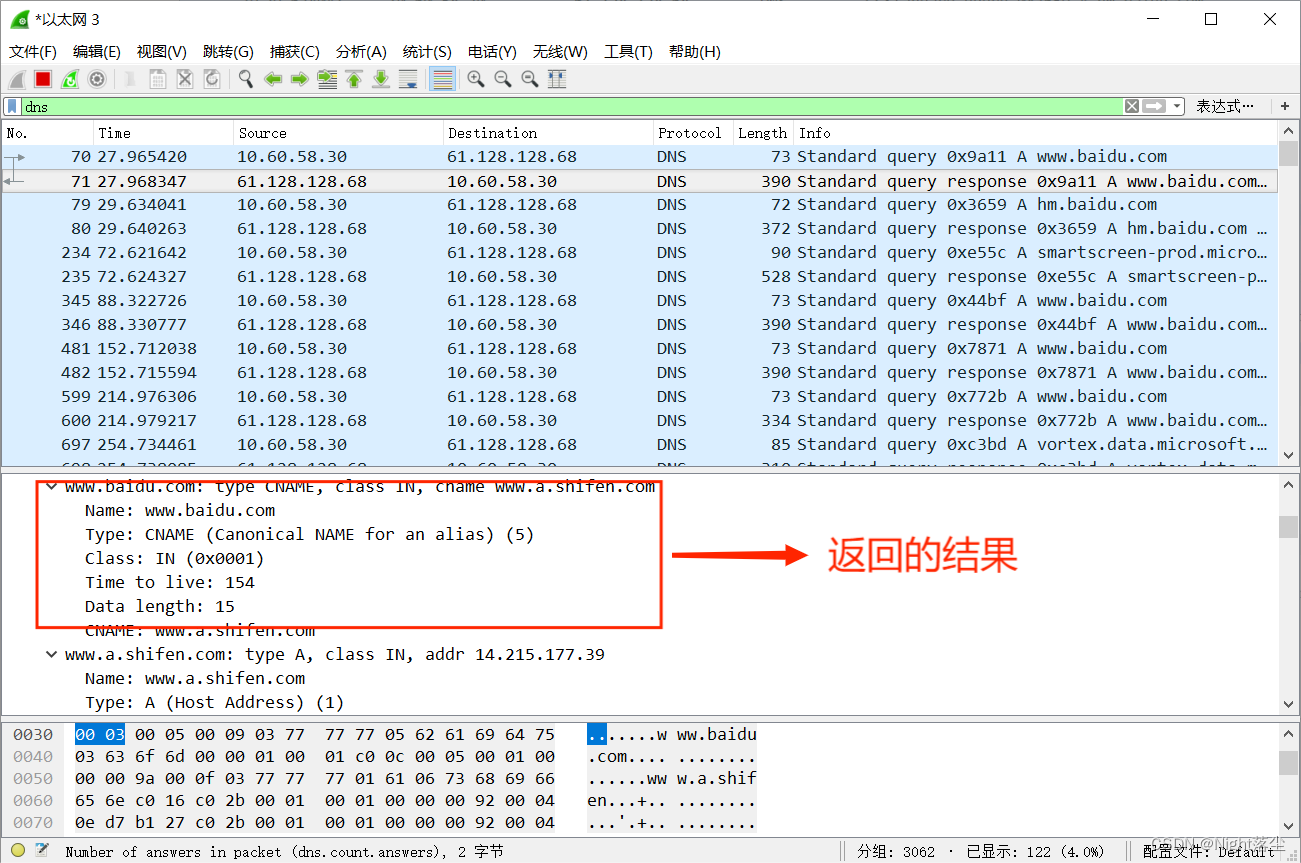

  1. 先使用 ipconfig /flushdns 命令清除缓存，再使用 nslookup qige.io 命令进行解析，同时用 Wireshark 任意抓包（可用 dns 过滤）。

    在这里插入图片描述

  2. 你应该可以看到当前计算机使用 UDP，向默认的 DNS 服务器的 53 号端口发出了查询请求，而 DNS 服务器的 53 号端口返回了结果。

    在这里插入图片描述

    在这里插入图片描述

  3. 可了解一下 DNS 查询和应答的相关字段的含义

事务 ID：DNS 报文的 ID 标识。对于请求报文和其对应的应答报文，该字段的值是相同的。通过它可以区分 DNS 应答报文是对哪个请求进行响应的。标志：DNS 报文中的标志字段。问题计数：DNS 查询请求的数目。回答资源记录数：DNS 响应的数目。权威名称服务器计数：权威名称服务器的数目。附加资源记录数：额外的记录数目（权威名称服务器对应 IP 地址的数目）。

✎ 问题

你可能会发现对同一个站点，我们发出的 DNS 解析请求不止一个，思考一下是什么原因？

答：当我们访问同一个站点时，计算机会先检查DNS缓存，看看这个站点的DNS解析结果是否已缓存。如果DNS解析结果已缓存，那么就不需要再发送DNS解析请求了。但是，如果DNS解析结果没有被缓存，或者DNS缓存已过期，那么计算机就会发送DNS解析请求，以获取最新的DNS解析结果。
另一个原因是DNS解析的失败。比如说，解析服务器可能出现故障，或者网络故障导致DNS解析请求无法正常传达。

实作二

了解 HTTP 的请求和应答

  1. 打开浏览器访问 qige.io 网站，用 Wireshark 抓包（可用http 过滤再加上 Follow TCP Stream），不要立即停止 Wireshark 捕获，待页面显示完毕后再多等一段时间以将释放连接的包捕获。

    在这里插入图片描述

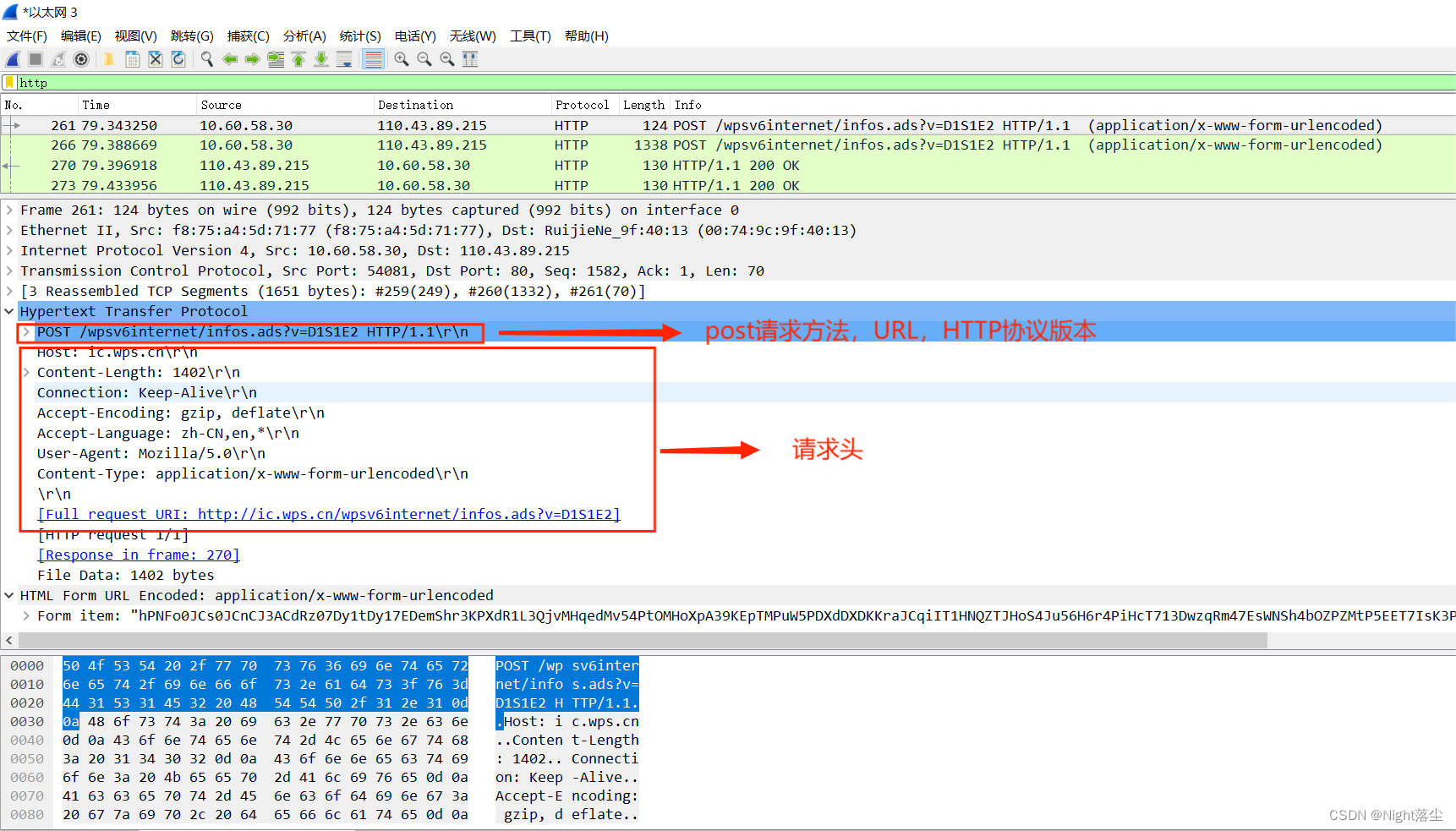

  2. 请在你捕获的包中找到 HTTP 请求包，查看请求使用的什么命令，如：GET, POST。并仔细了解请求的头部有哪些字段及其意义。

    在这里插入图片描述

  3. 请在你捕获的包中找到 HTTP 应答包，查看应答的代码是什么，如：200, 304, 404 等。并仔细了解应答的头部有哪些字段及其意义。

在这里插入图片描述

✍ 建议：

HTTP 请求和应答的头部字段值得大家认真的学习，因为基于 Web 的编程中我们将会大量使用。如：将用户认证的令牌信息放到头部，或者把 cookie 放到头部等。

✎ 问题

刷新一次 qige.io 网站的页面同时进行抓包，你会发现不少的 304 代码的应答，这是所请求的对象没有更改的意思，让浏览器使用本地缓存的内容即可。那么服务器为什么会回答 304 应答而不是常见的 200 应答？

答：200应答表示请求成功，即将内容成功发送给客户端。通过cache缓存直接到网页就会应答304，表示请求的资源未更新，获得响应内容。刷新时直接从本地缓存里面取出网站，这就说明请求的内容没有改变，浏览器已经将qige.io网站的页面进行缓存，服务器就回答304应答。






Cisco Packet Tracer 实验

一、直接连接两台 PC 构建 LAN

将两台 PC 直接连接构成一个网络。注意：直接连接需使用交叉线。

进行两台 PC 的基本网络配置，只需要配置 IP 地址即可，然后相互 ping 通即成功。

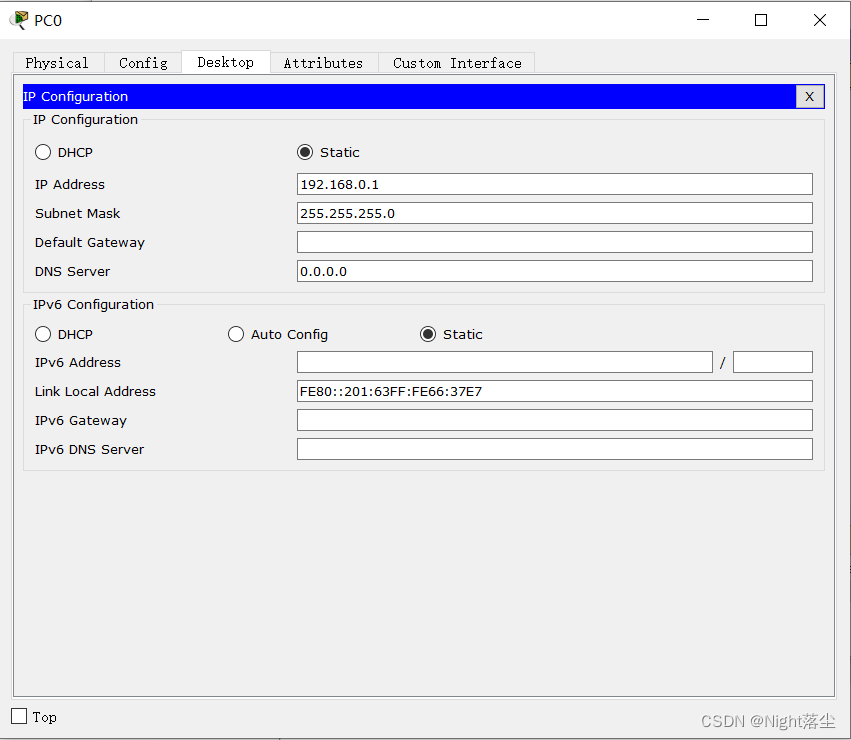

首先配置两个主机的ip地址，分别为192.168.0.1与192.168.0.2，自动生成子网掩码：

在这里插入图片描述

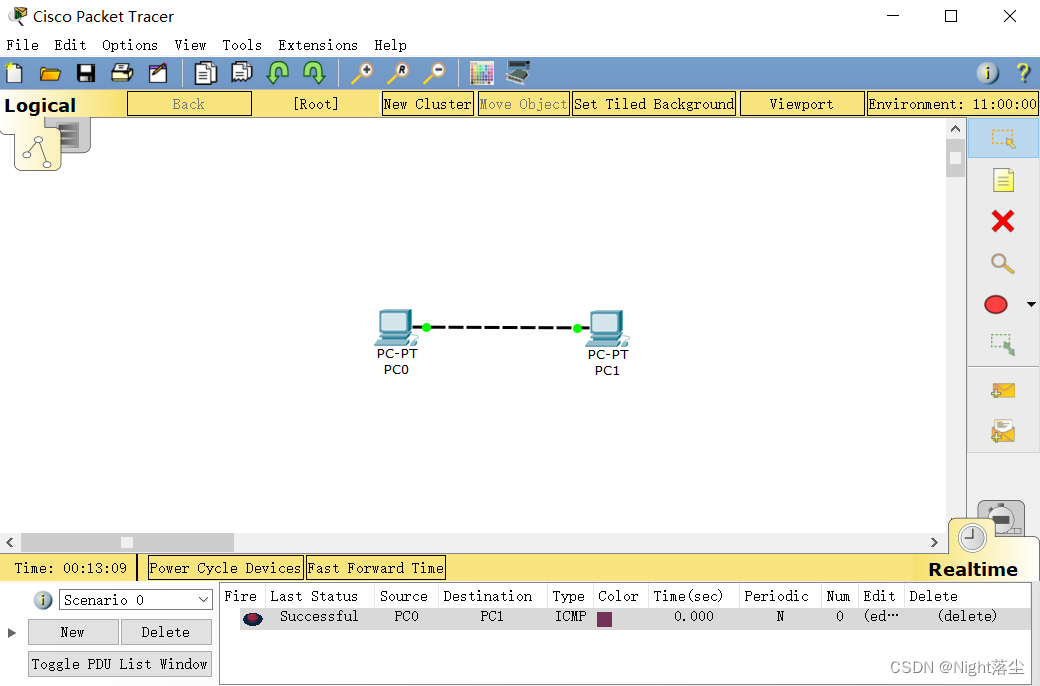

通过add simple PDU工具点击两个主机，可见通信正常：

在这里插入图片描述

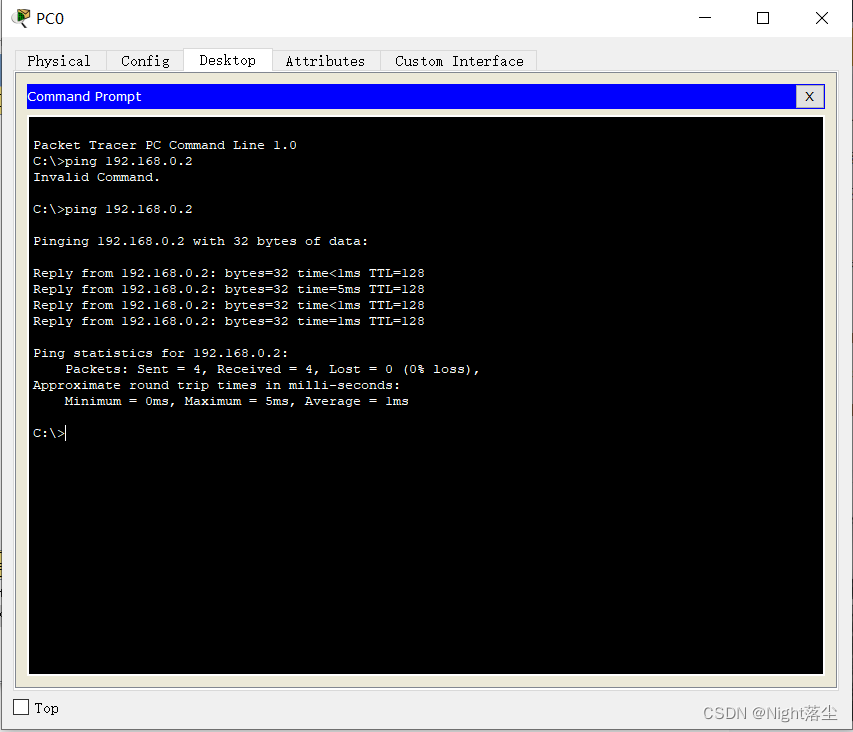

用PC0去pingPC1，再用PC1pingPC0，都可以ping通。

在这里插入图片描述

二、用交换机构建 LAN

构建如下拓扑结构的局域网：

在这里插入图片描述

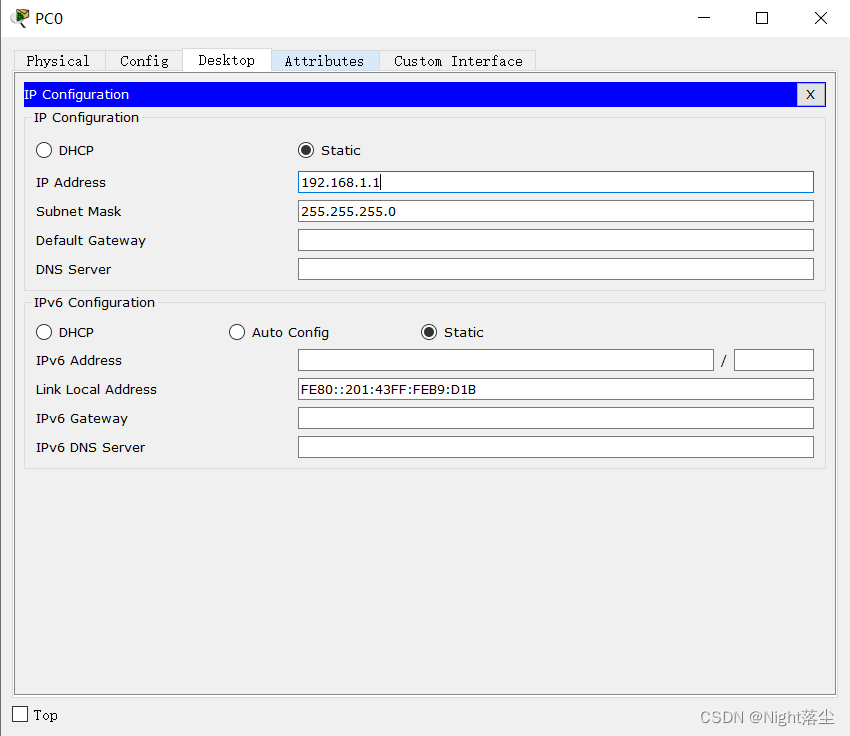

各PC的基本网络配置如下表：

机器名IP子网掩码
PC0192.168.1.1255.255.255.0
PC1192.168.1.2255.255.255.0
PC2192.168.2.1255.255.255.0
PC3192.168.2.2255.255.255.0

在这里插入图片描述

✎ 问题

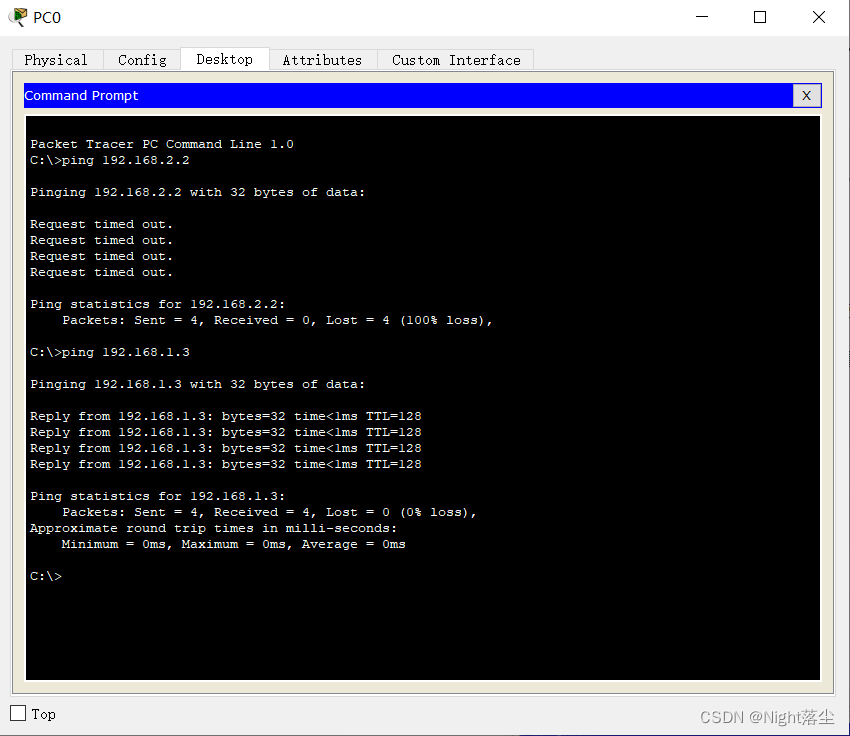

  1. PC0 能否 ping 通 PC1、PC2、PC3 ？

    答：PC0只能ping通PC1，不能Ping通PC2与PC3。

    在这里插入图片描述

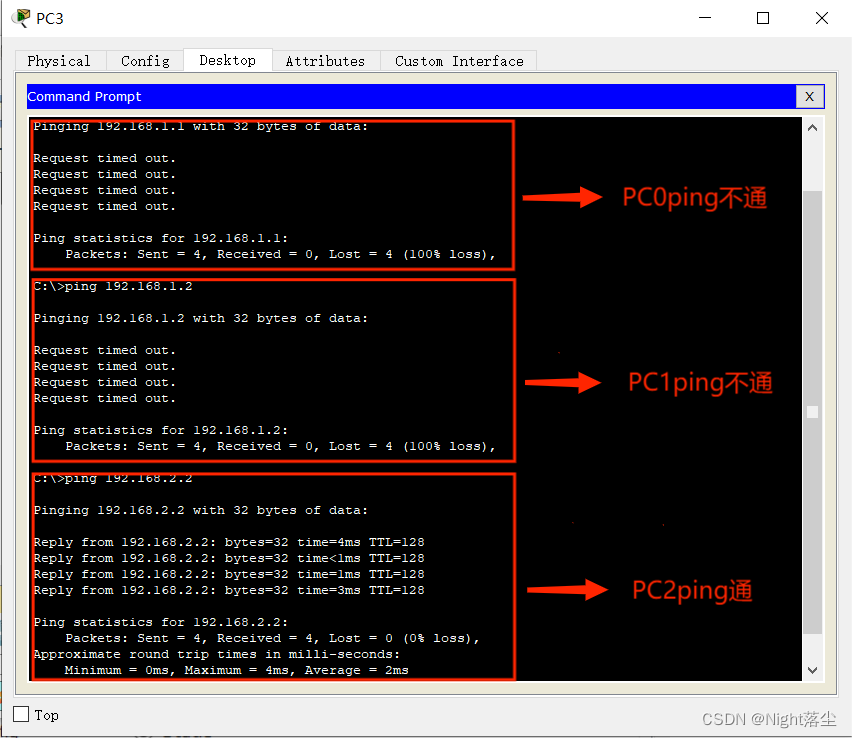

  2. PC3 能否 ping 通 PC0、PC1、PC2 ？为什么？

    答：PC3只能ping通PC2，不能ping通PC0与PC1。PC0与PC1在一个子网下，PC2与PC3在另一个子网下，所以只能ping通PC2

    在这里插入图片描述

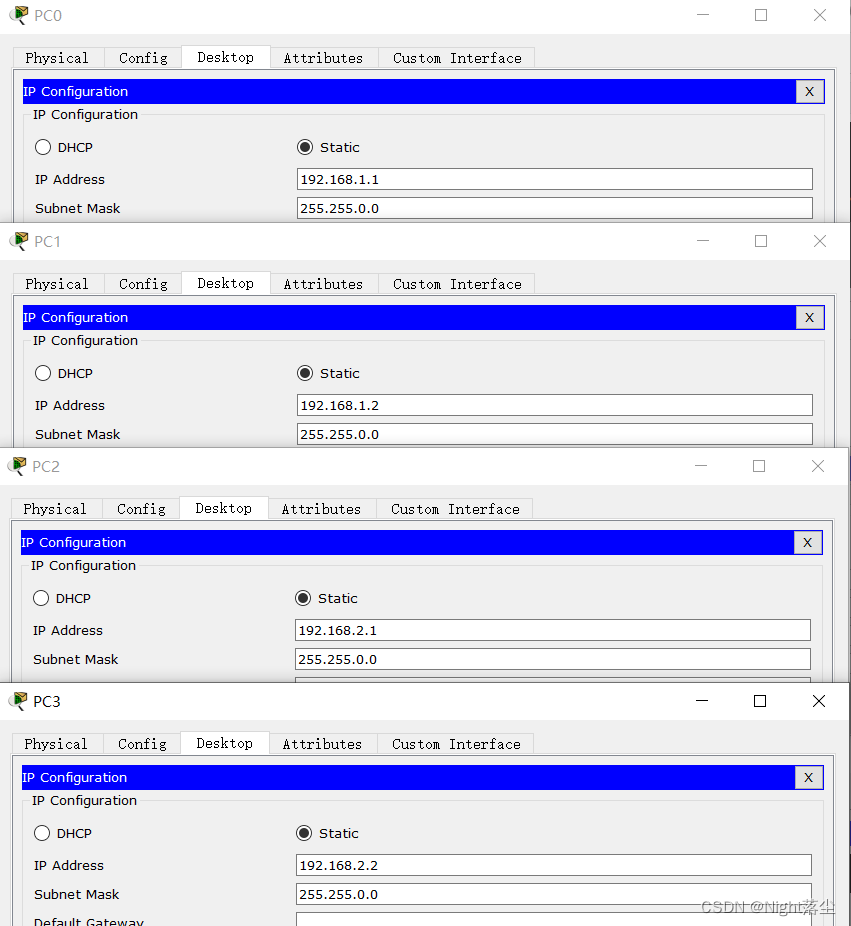

  3. 将 4 台 PC 的掩码都改为 255.255.0.0 ，它们相互能 ping 通吗？为什么？

    首先更改子网掩码：

    在这里插入图片描述

    尝试互ping，可见都能ping通：

    在这里插入图片描述

    答：它们相互可以ping通，因为它们掩码相同，处于同一子网下，所以可以ping通。

  4. 使用二层交换机连接的网络需要配置网关吗？为什么？

答：不需要，只有当访问不属于同一个子网的网络时才需要网关，二层交换机它是子网内部进行的数据传输，不需对外通信。

三、交换机接口地址列表

二层交换机是一种即插即用的多接口设备，它对于收到的帧有 3 种处理方式：广播、转发和丢弃（请弄清楚何时进行何种操作）。那么，要转发成功，则交换机中必须要有接口地址列表即 MAC 表，该表是交换机通过学习自动得到的！

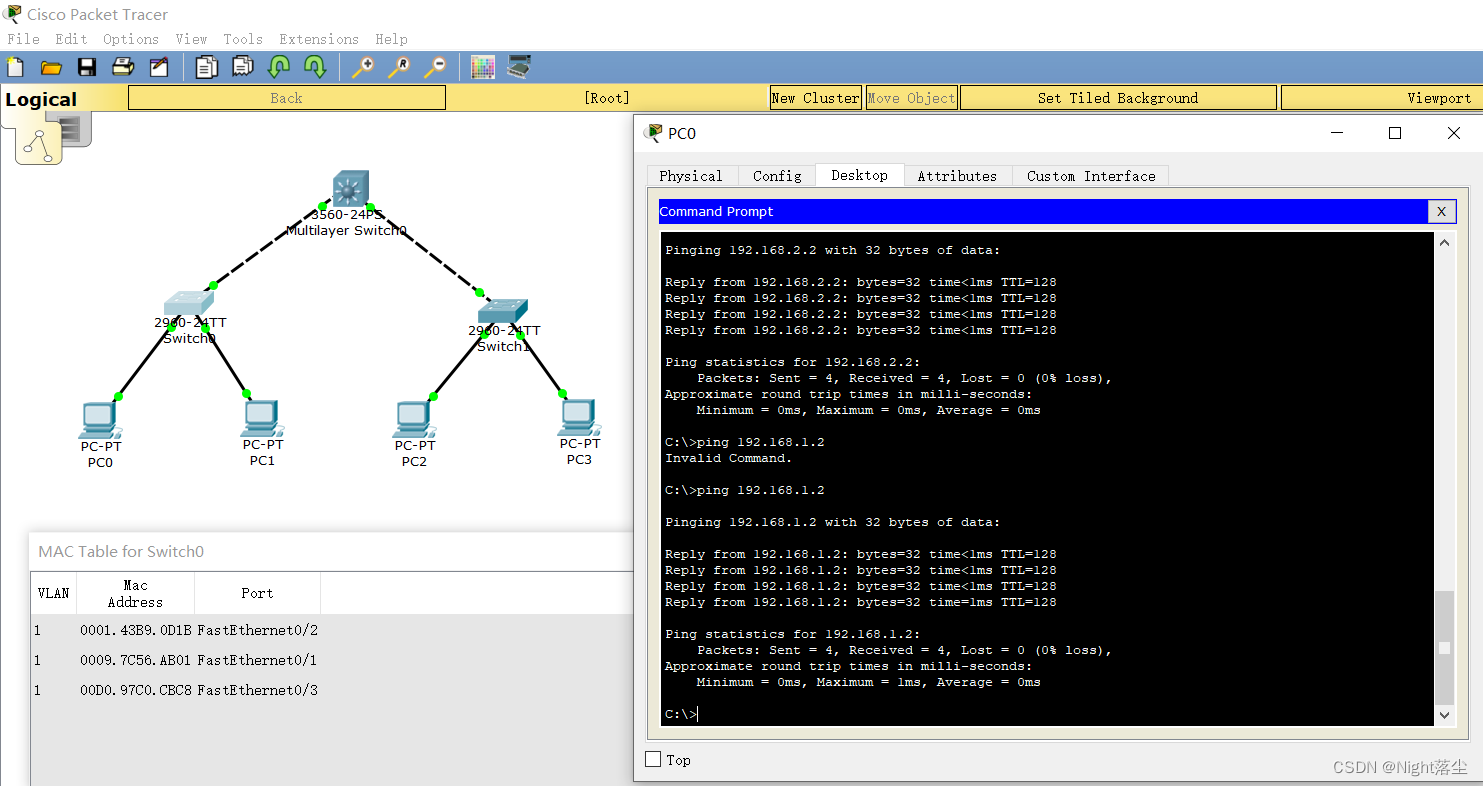

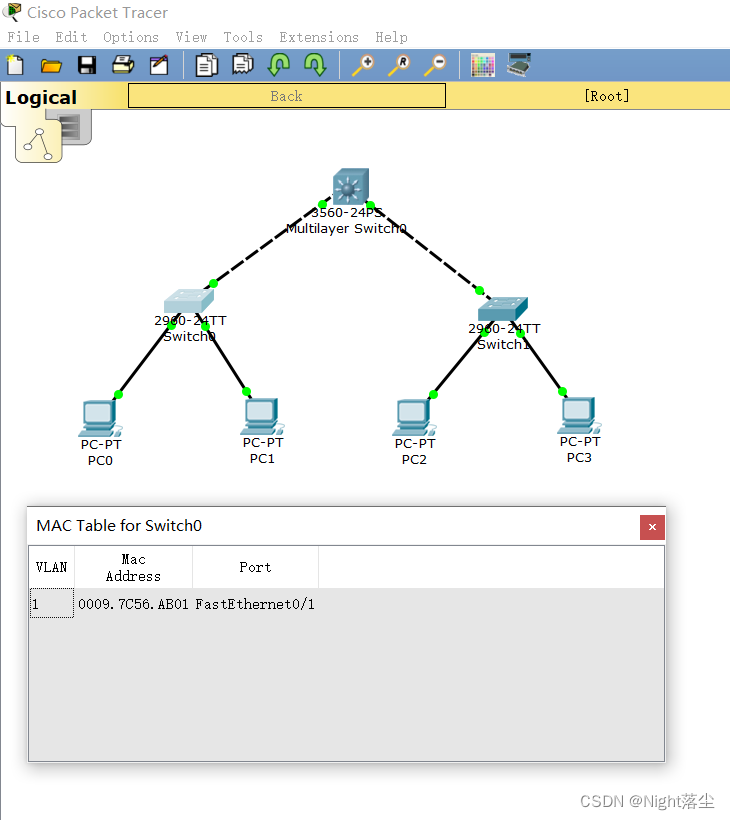

仍然构建上图的拓扑结构，并配置各计算机的 IP 在同一个一个子网，使用工具栏中的放大镜点击某交换机如左边的 Switch3，选择 MAC Table，可以看到最初交换机的 MAC 表是空的，也即它不知道该怎样转发帧（那么它将如何处理？），用 PC0 访问（ping）PC1 后，再查看该交换机的 MAC 表，现在有相应的记录，请思考如何得来。随着网络通信的增加，各交换机都将生成自己完整的 MAC 表，此时交换机的交换速度就是最快的！

首先可以看到第一次ping的记录如下：

在这里插入图片描述

再用PC0 ping PC1一次，如图可见，新增了两条记录：

在这里插入图片描述

为了转发报文，以太网交换机需要维护MAC地址表。MAC地址表的表项中包含了与本交换机相连的终端主机的MAC地址、本交换机连接主机的端口等信息。在交换机刚启动时，它的MAC地址表中没有表项。此时如果交换机的某个端口收到数据帧，它会把数据帧从所有其它端口转发出去。这样，交换机就能确保网络中其它所有的终端主机都能收到此数据帧。交换机通过记录端口接收数据帧中的源MAC地址和端口的对应关系来进行MAC地址表学习。

四、生成树协议

交换机在目的地址未知或接收到广播帧时是要进行广播的。如果交换机之间存在回路/环路，那么就会产生广播循环风暴，从而严重影响网络性能。而交换机中运行的 STP 协议能避免交换机之间发生广播循环风暴。

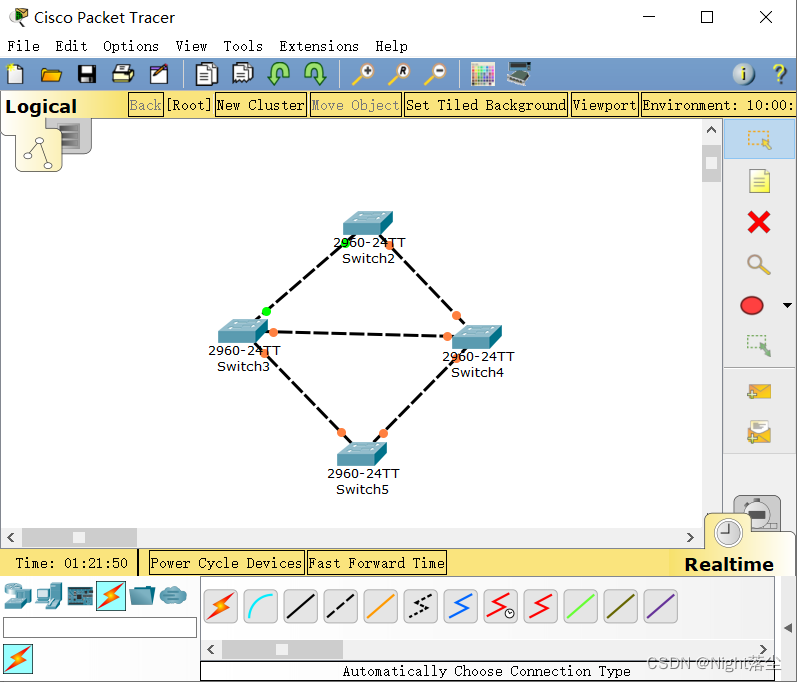

只使用交换机，构建如下拓扑：

在这里插入图片描述

这是初始时的状态。我们可以看到交换机之间有回路，这会造成广播帧循环传送即形成广播风暴，严重影响网络性能。随后，交换机将自动通过生成树协议（STP）对多余的线路进行自动阻塞（Blocking），以形成一棵以 Switch4 为根（具体哪个是根交换机有相关的策略）的具有唯一路径树即生成树！经过一段时间，随着 STP 协议成功构建了生成树后，Switch5 的两个接口当前物理上是连接的，但逻辑上是不通的，处于Blocking状态（桔色）如下图所示：

在这里插入图片描述

在网络运行期间，假设某个时候 Switch4 与 Switch5 之间的物理连接出现问题（将 Switch4 与 Switch5 的连线剪掉），则该生成树将自动发生变化。Switch5 上方先前 Blocking 的那个接口现在活动了（绿色），但下方那个接口仍处于 Blocking 状态（桔色）。如下图所示：

在这里插入图片描述

🗣 注意

交换机的 STP 协议即生成树协议始终自动保证交换机之间不会出现回路，从而形成广播风暴。

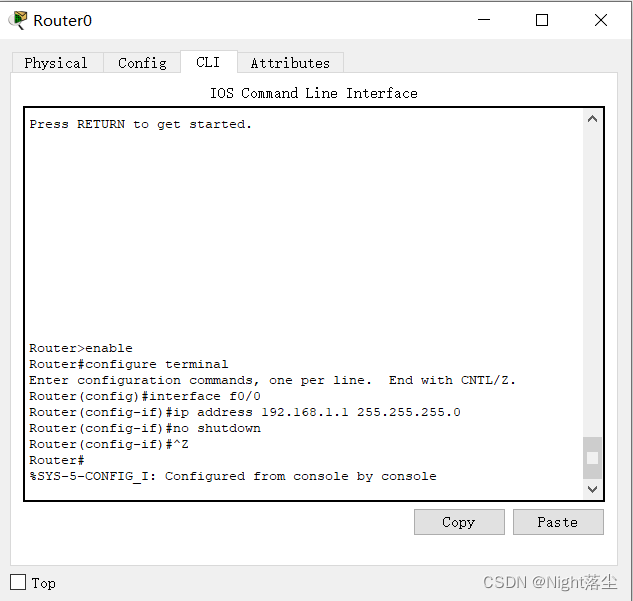

五、路由器配置初步

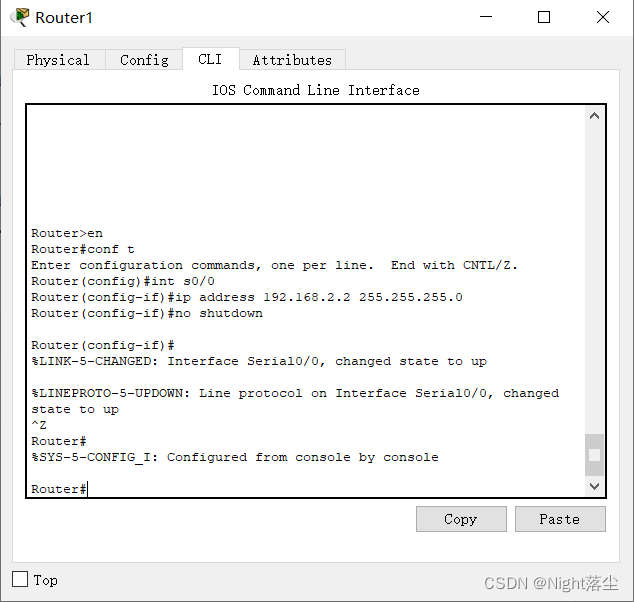

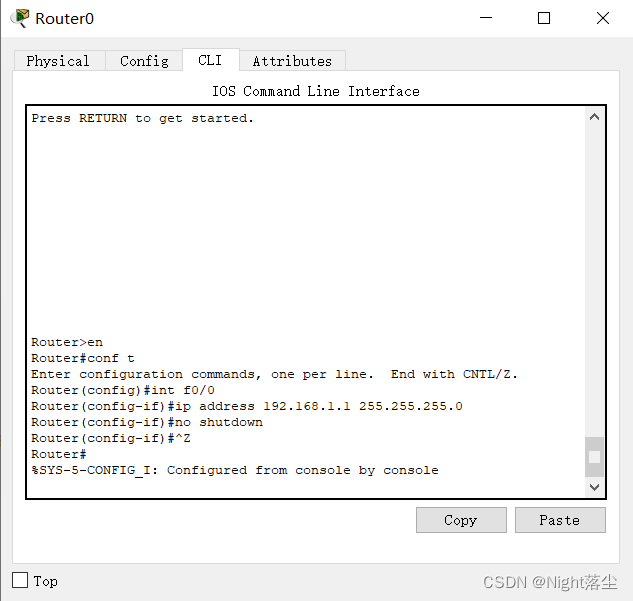

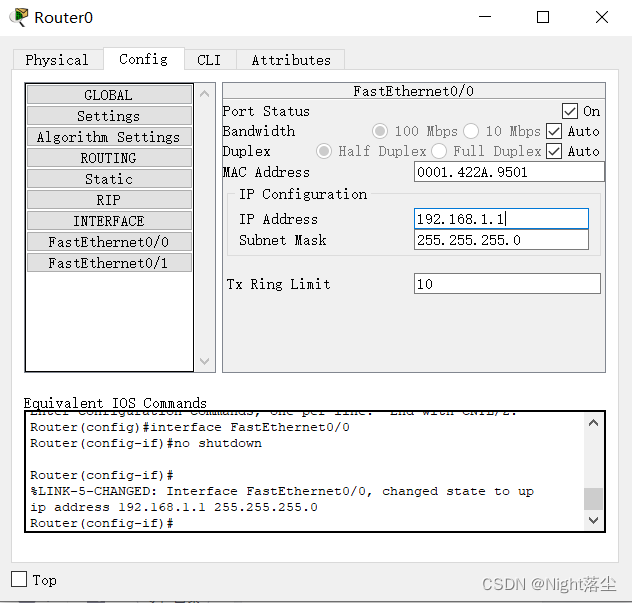

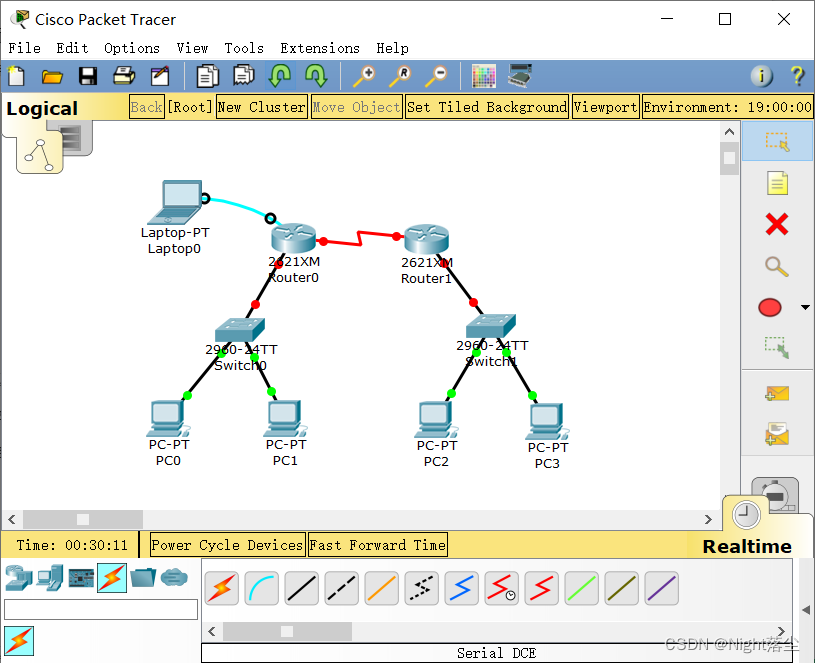

我们模拟重庆交通大学和重庆大学两个学校的连接，构建如下拓扑：

在这里插入图片描述

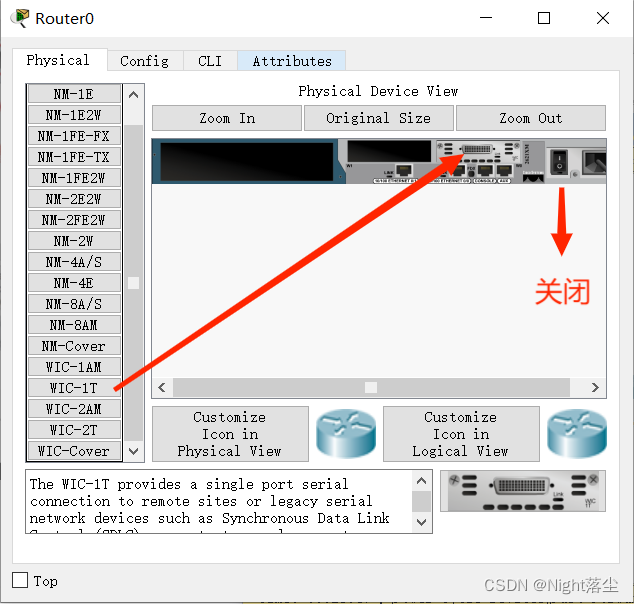

两个路由器之间使用广域网接口相连，将电源关闭，然后将WIC-1T拖入卡槽中：

在这里插入图片描述

**说明一：**左边路由器是交通大学的，其下使用交换机连接交通大学的网络，分配网络号 192.168.1.0/24，该路由器接口也是交通大学网络的网关，分配 IP 为 192.168.1.1

在这里插入图片描述

右边路由器是重庆大学的，其下使用交换机连接重庆大学的网络，分配网络号 192.168.3.0/24，该路由器接口也是重庆大学网络的网关，分配 IP 为 192.168.3.1

在这里插入图片描述

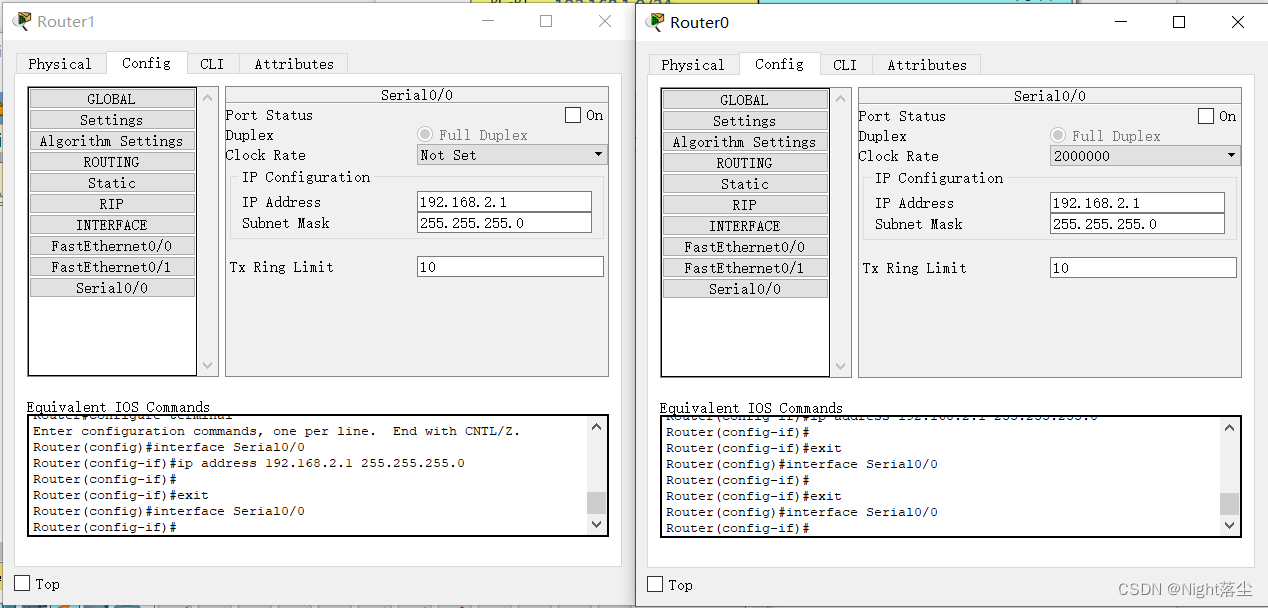

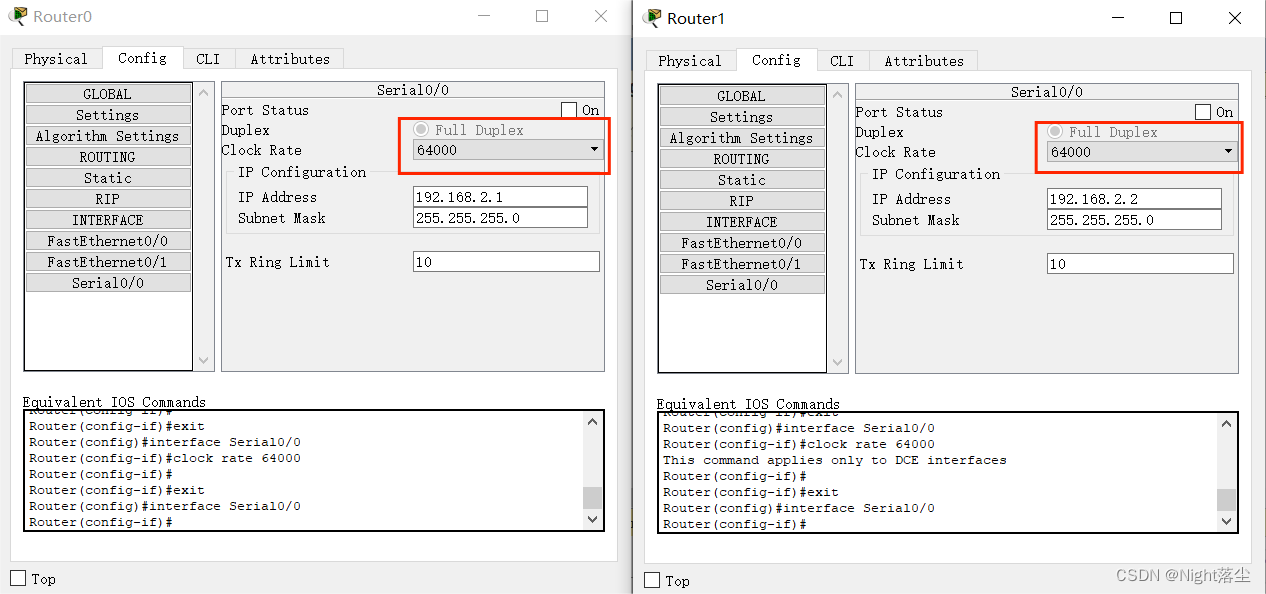

两个路由器之间使用广域网接口相连，也是一个子网，分配网络号 192.168.2.1/24

在这里插入图片描述

说明二

现实中，交通大学和重庆大学的连接是远程的。该连接要么通过路由器的光纤接口，要么通过广域网接口即所谓的 serial 口（如拓扑图所示）进行，一般不会通过双绞线连接（为什么？）。

答：因为双绞线有传输距离的限制，在约100米后就要重新链接一个交换机，并且在传输的过程中容易信号衰减。相反光纤可以很方便，传输距离长，信号也不易衰减。

下面我们以通过路由器的广域网口连接为例来进行相关配置。请注意：我们选用的路由器默认没有广域网模块（名称为 WIC-1T 等），需要关闭路由器后添加，然后再开机启动。

说明三

在模拟的广域网连接中需注意 DCE 和 DTE 端（连线时线路上有提示，带一个时钟标志的是 DCE 端。有关 DCE 和 DTE 的概念请查阅相关资料。），在 DCE 端需配置时钟频率 64000

在这里插入图片描述

说明四

路由器有多种命令行配置模式，每种模式对应不同的提示符及相应的权限。

请留意在正确的模式下输入配置相关的命令。

  • User mode：用户模式
  • Privileged mode：特权模式
  • Global configuration mode：全局配置模式
  • Interface mode：接口配置模式
  • Subinterface mode：子接口配置模式

说明五

在现实中，对新的路由器，显然不能远程进行配置，我们必须在现场通过笔记本的串口与路由器的 console 接口连接并进行初次的配置（注意设置比特率为9600）后，才能通过网络远程进行配置。这也是上图左上画出笔记本连接的用意。

说明六

在路由器的 CLI 界面中，可看到路由器刚启动成功后，因为无任何配置，将会提示是否进行对话配置（Would you like to enter the initial configuration dialog?），因其步骤繁多，请选择 NO

比如交通大学路由器的初步配置可以如下：

🗣 注意

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#interface FastEthernet0/0
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#line vty 0 4 //可支持0-4共5个终端同时登录
Router(config-line)#password dswybs // 远程登录密码
Router(config-line)#login
Router(config-line)#exit
Router(config)#enable password dswybs // 特权模式密码
Router(config)#^Z  // 退出

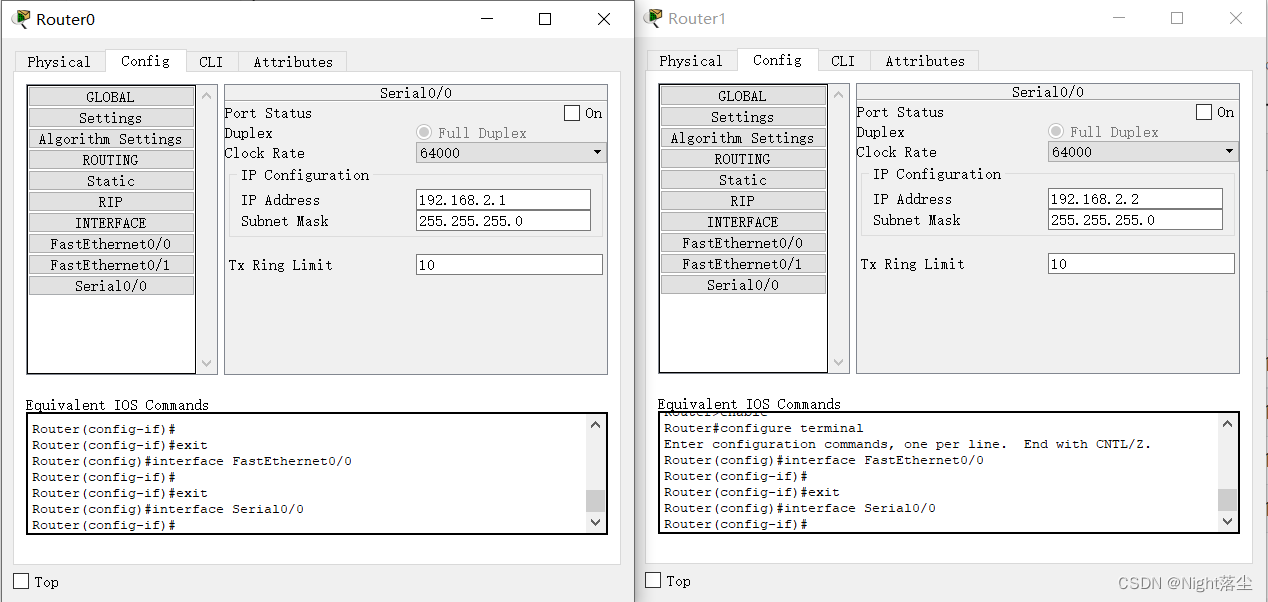

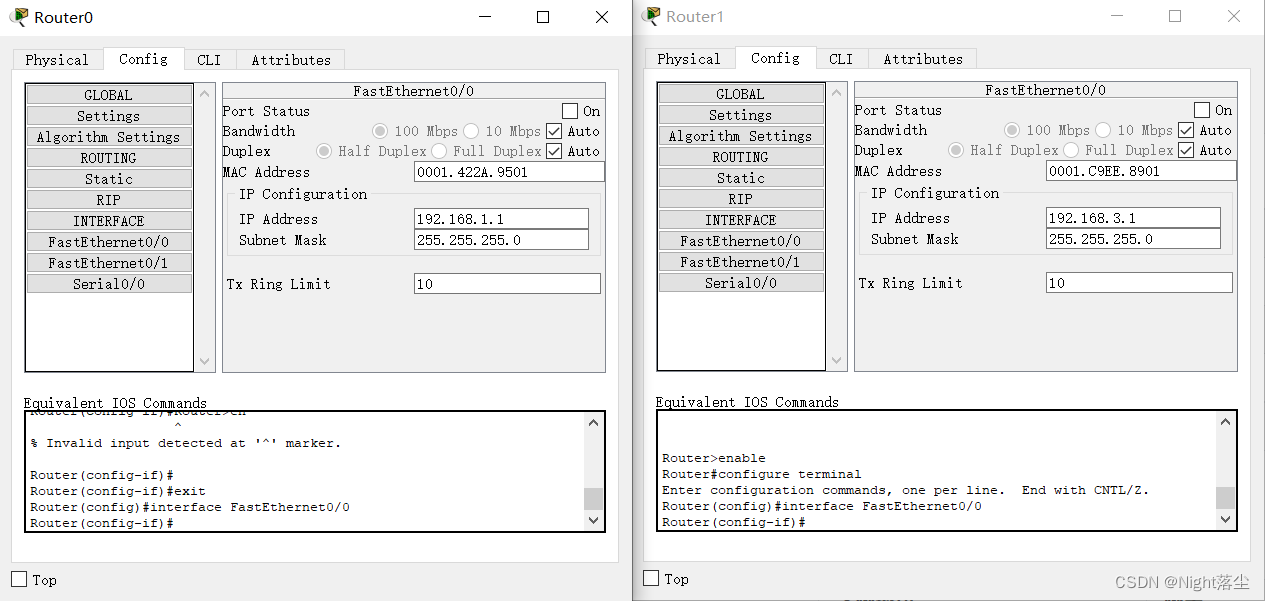

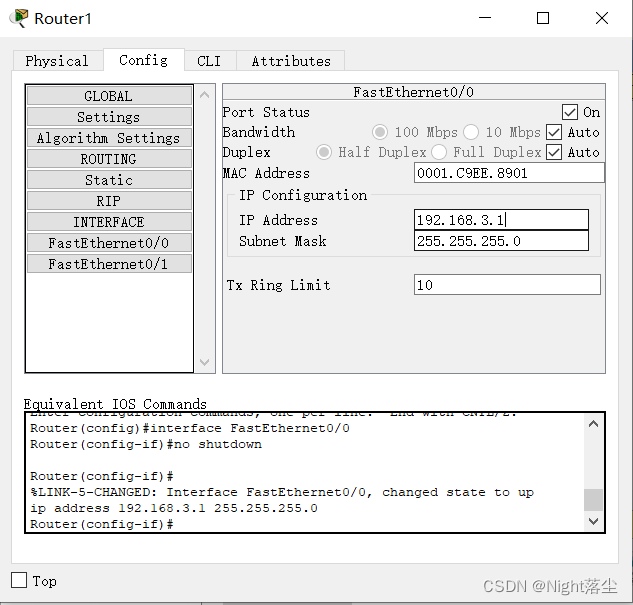

拓扑图中路由器各接口配置数据如下：

接口名IP子网掩码
交通大学 Router2 以太网口192.168.1.1255.255.255.0
交通大学 Router2 广域网口192.168.2.1255.255.255.0
重庆大学 Router3 以太网口192.168.3.1255.255.255.0
重庆大学 Router3 广域网口192.168.2.2255.255.255.0

在这里插入图片描述

在这里插入图片描述

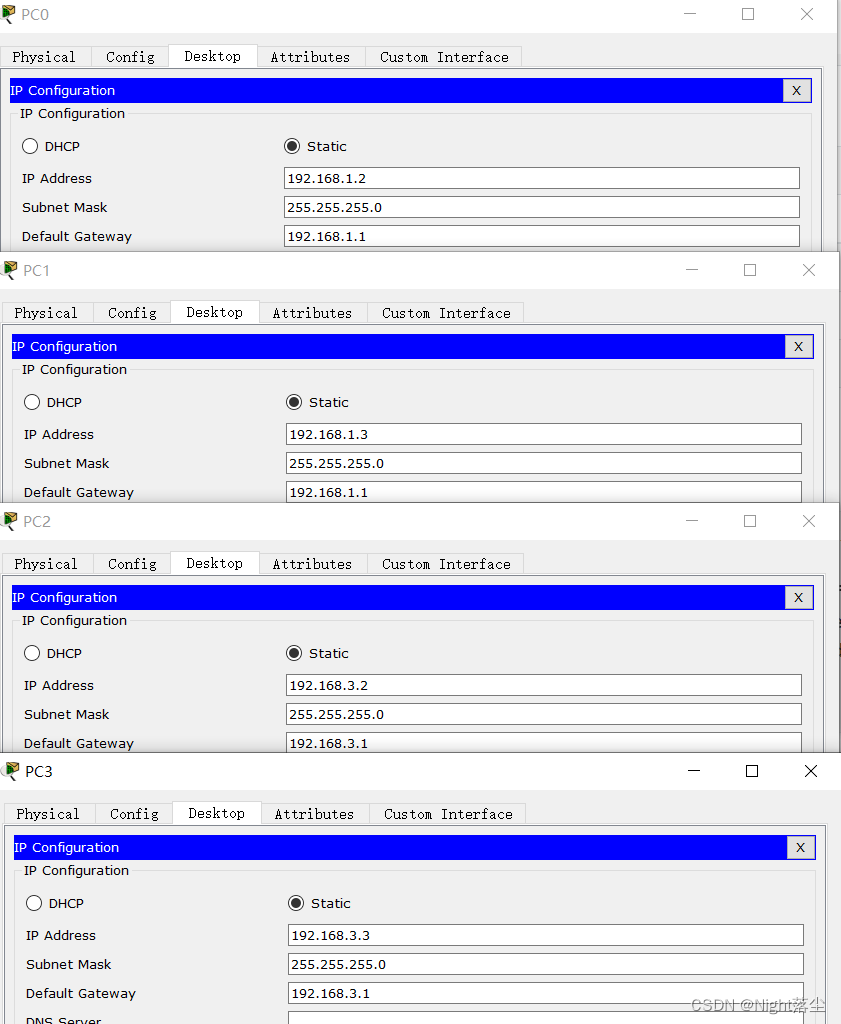

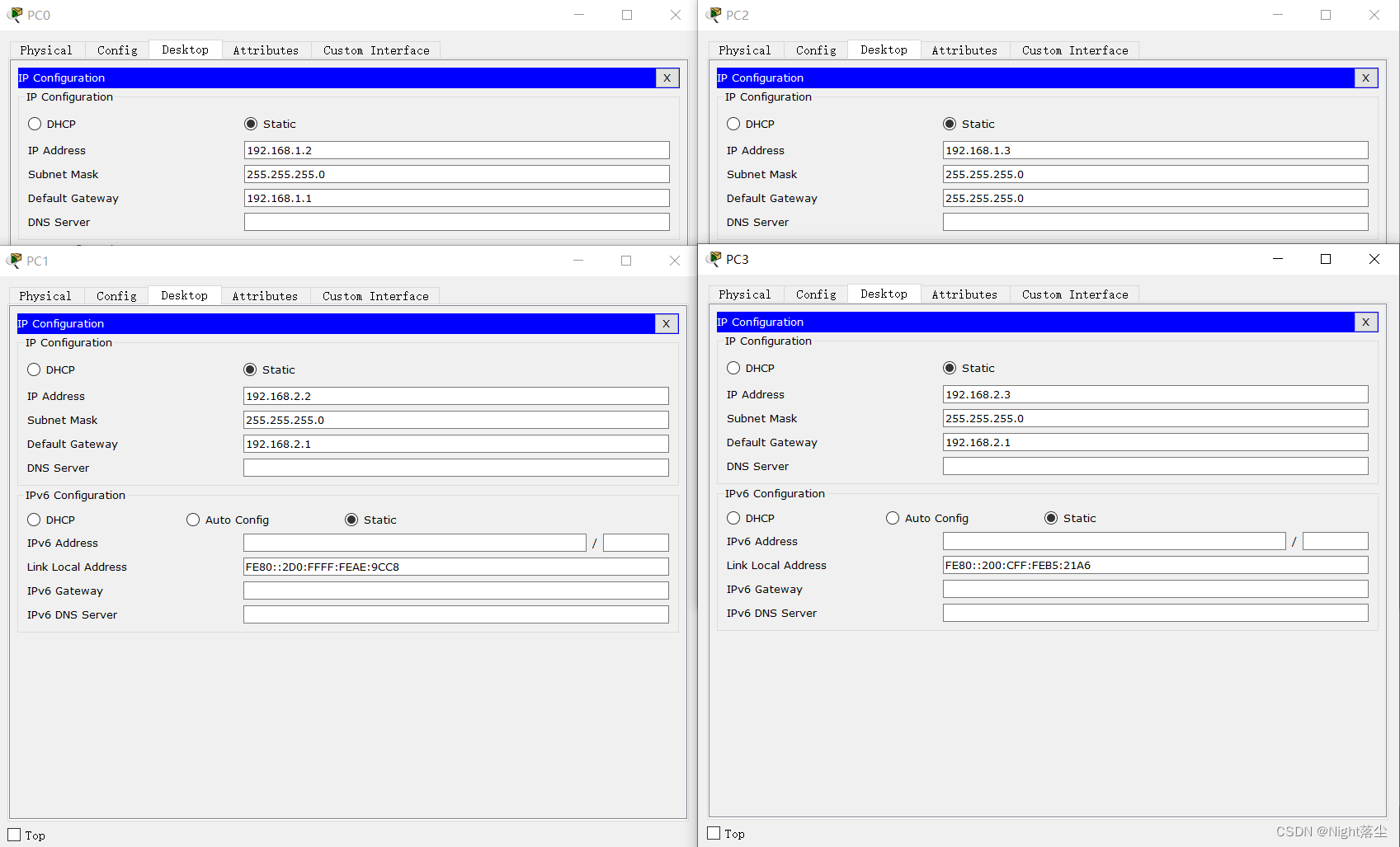

拓扑图中各 PC 配置数据如下：

节点名IP子网掩码网关
交通大学 PC0192.168.1.2255.255.255.0192.168.1.1
交通大学 PC1192.168.1.3255.255.255.0192.168.1.1
重庆大学 PC2192.168.3.2255.255.255.0192.168.3.1
重庆大学 PC3192.168.3.3255.255.255.0192.168.3.1

在这里插入图片描述

交通大学路由器基本配置如下：

以太网口：

Router>enable   // 从普通模式进入特权模式
Router#configure terminal   // 进入全局配置模式
Router(config)#interface f0/0   // 进入配置以太网口模式
Router(config-if)#ip address 192.168.1.1 255.255.255.0   // 配置该接口的 IP
Router(config-if)#no shutdown   // 激活接口
Router(config-if)#^z   // 直接退到特权模式
Router#

在这里插入图片描述

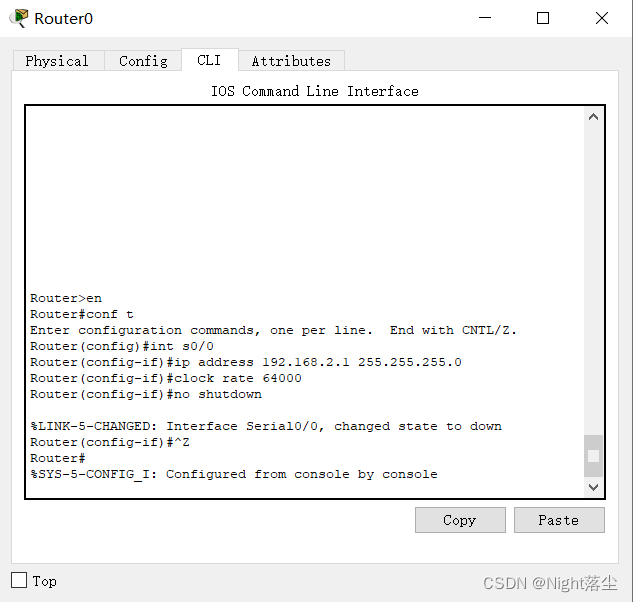

广域网口：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#int s0/0   // 进入配置广域网口模式
Router(config-if)#ip address 192.168.2.1 255.255.255.0   //配置该接口的 IP
Router(config-if)#clock rate 64000    // 其为 DCE 端，配置时钟频率
Router(config-if)#no shutdown   // 激活接口
Router(config-if)#^z   // 直接退到特权模式
Router#

在这里插入图片描述

重庆大学路由器基本配置如下：

以太网口：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#int f0/0   // 进入配置以太网口模式
Router(config-if)#ip address 192.168.3.1 255.255.255.0   // 配置该接口的 IP
Router(config-if)#no shutdown   // 激活接口
Router(config-if)#^z   // 直接退到特权模式
Router#

在这里插入图片描述

广域网口：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#int s0/0   // 进入配置广域网口模式
Router(config-if)#ip address 192.168.2.2 255.255.255.0   //配置该接口的 IP
Router(config-if)#no shutdown   // 激活接口
Router(config-if)#^z   // 直接退到特权模式
Router#

在这里插入图片描述

至此，路由器基本的配置完成。

✎ 问题

现在交通大学内的各 PC 及网关相互能 ping 通，重庆大学也类似。但不能从交大的 PC ping 通重大的 PC，反之亦然，也即不能跨子网。为什么？

由于路由器的路由表中没有对应的ip地址的信息，也没有默认（缺省）路由，路由器查表没有匹配到对应的路径就直接抛弃了消息。

六、静态路由

静态路由是非自适应性路由协议，是由网络管理人员手动配置的，不能够根据网络拓扑的变化而改变。 因此，静态路由简单高效，适用于结构非常简单的网络。

在当前这个简单的拓扑结构中我们可以使用静态路由，即直接告诉路由器到某网络该怎么走即可。

在前述路由器基本配置成功的情况下使用以下命令进行静态路由协议的配置：

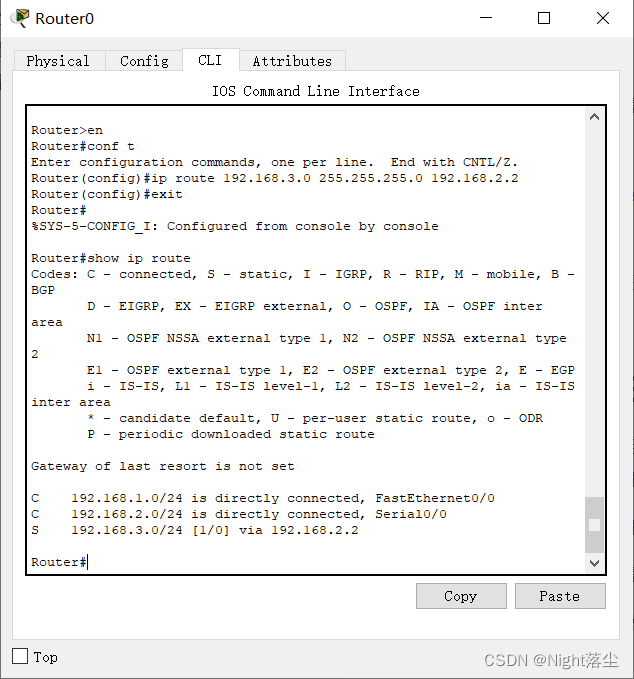

交通大学路由器静态路由配置：

在这里插入图片描述

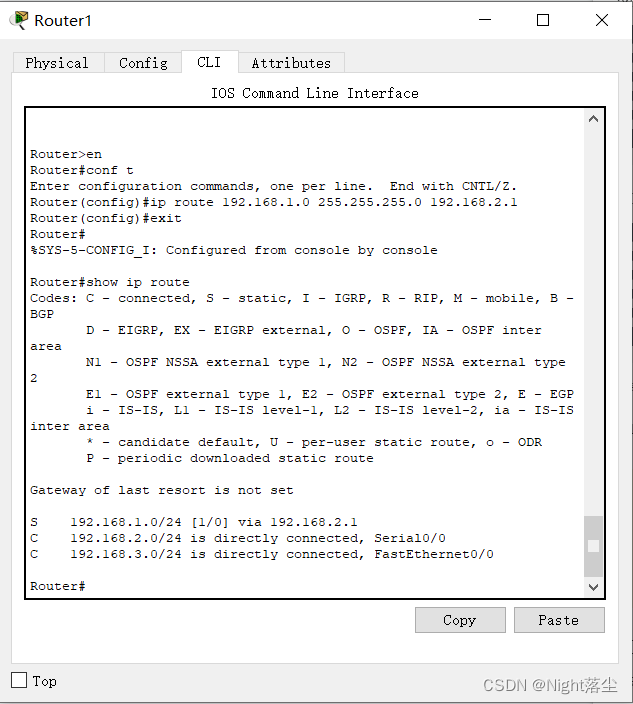

重庆大学路由器静态路由配置：

在这里插入图片描述

查看路由表可看到标记为 S 的一条路由，S 表示 Static 。

至此，这些 PC 能全部相互 ping 通！

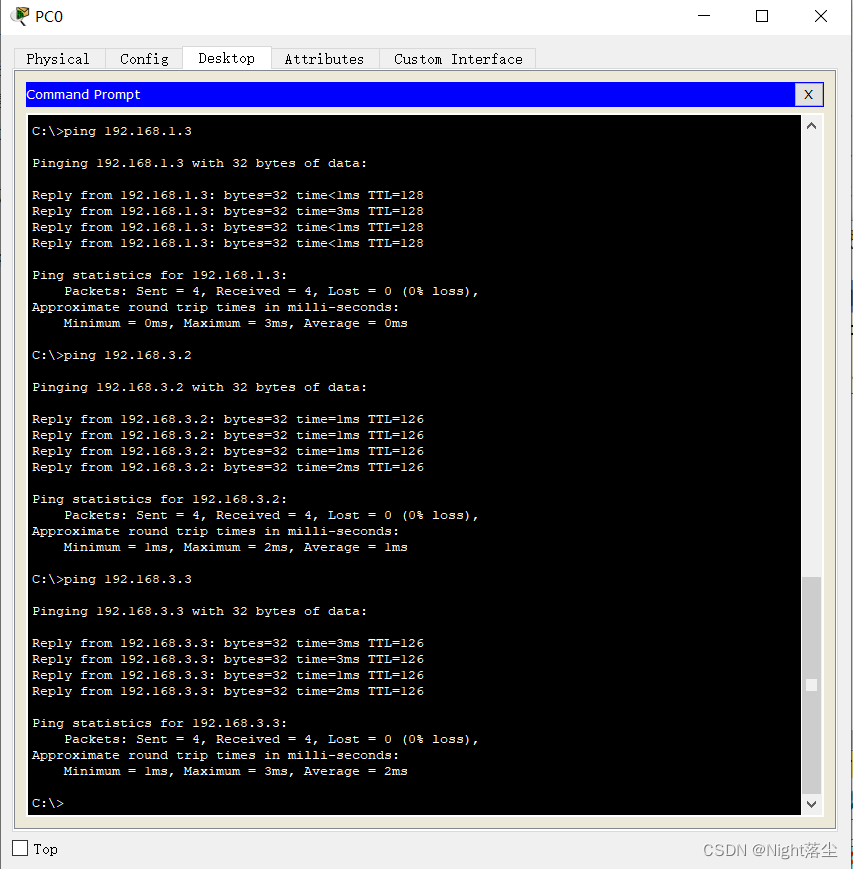

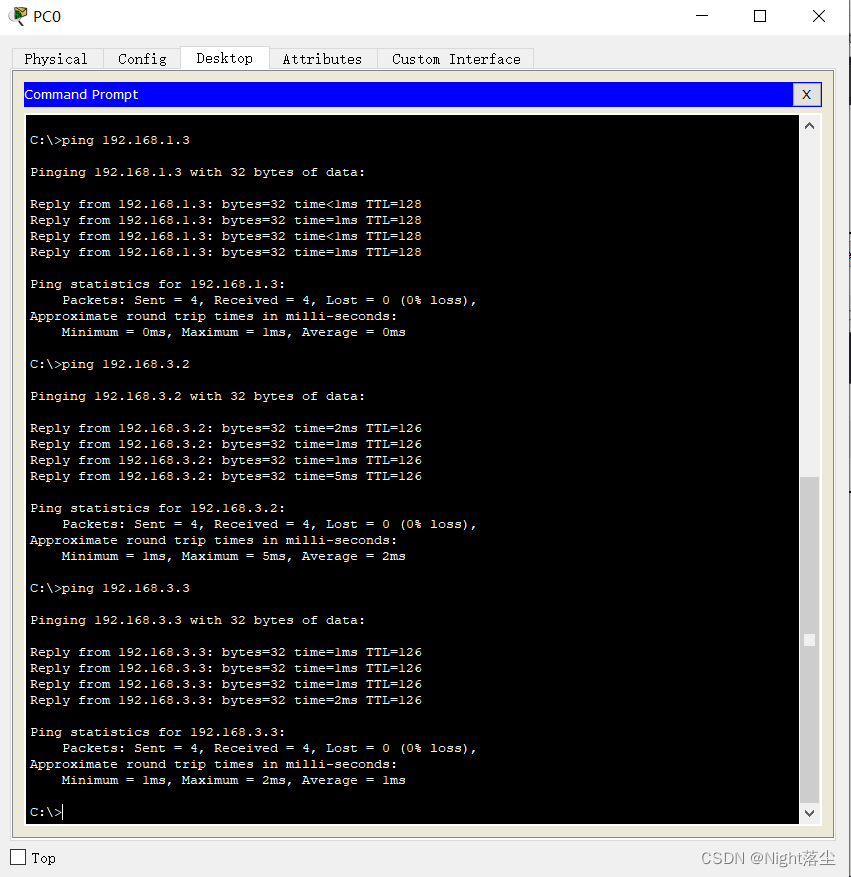

用PC0去Ping其他三台PC，全部ping通：

在这里插入图片描述

🗣 注意

我们的拓扑只模拟了 3 个网络。在现实中，路由器连接的网络数量非常多，我们还需要配置一条缺省路由，否则其它网络皆不能到达！当然，我们的拓扑可以不考虑。

Router(config)#ip route 0.0.0.0 0.0.0.0 *.*.*.* // 缺省全部转发给 ... 这个IP

七、动态路由 RIP

动态路由协议采用自适应路由算法，能够根据网络拓扑的变化而重新计算机最佳路由。

RIP 的全称是 Routing Information Protocol，是距离矢量路由的代表（目前虽然淘汰，但可作为我们学习的对象）。使用 RIP 协议只需要告诉路由器直接相连有哪些网络即可，然后 RIP 根据算法自动构建出路由表。

因为我们模拟的网络非常简单，因此不能同时使用静态和动态路由，否则看不出效果，所以我们需要把刚才配置的静态路由先清除掉。

清除静态路由配置：

  1. 直接关闭路由器电源。相当于没有保存任何配置，然后各接口再按照前面基本配置所述重新配置 IP 等参数（推荐此方法，可以再熟悉一下接口的配置命令）；
  2. 使用 no 命令清除静态路由。在全局配置模式下，交通大学路由器使用：no ip route 192.168.3.0 255.255.255.0 192.168.2.2，重庆大学路由器使用：no ip route 192.168.1.0 255.255.255.0 192.168.2.1 。相当于使用 no 命令把刚才配置的静态路由命令给取消。

在这里插入图片描述

在这里插入图片描述

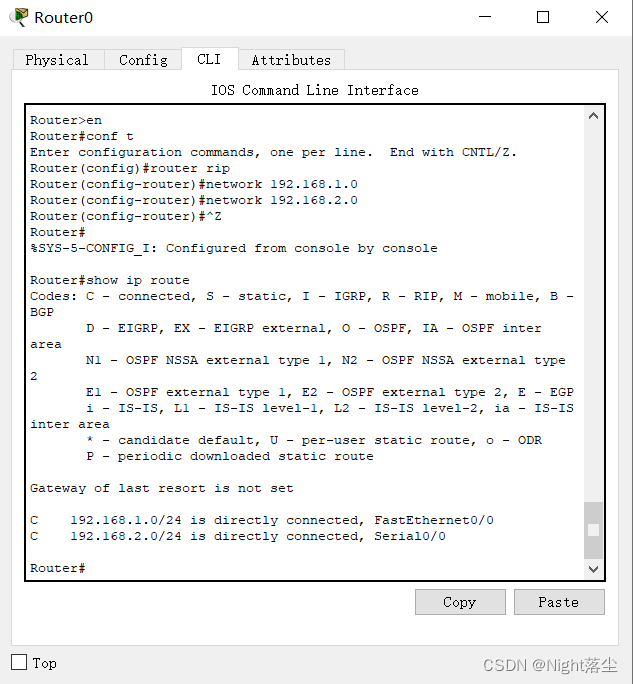

交通大学路由器 RIP 路由配置：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#router rip   // 启用 RIP 路由协议，注意是 router 命令
Router(config-router)#network 192.168.1.0   // 网络 192.168.1.0 与我直连
Router(config-router)#network 192.168.2.0   // 网络 192.168.2.0 与我直连
Router(config-router)#^z   //直接退到特权模式
Router#show ip route    //查看路由表

在这里插入图片描述

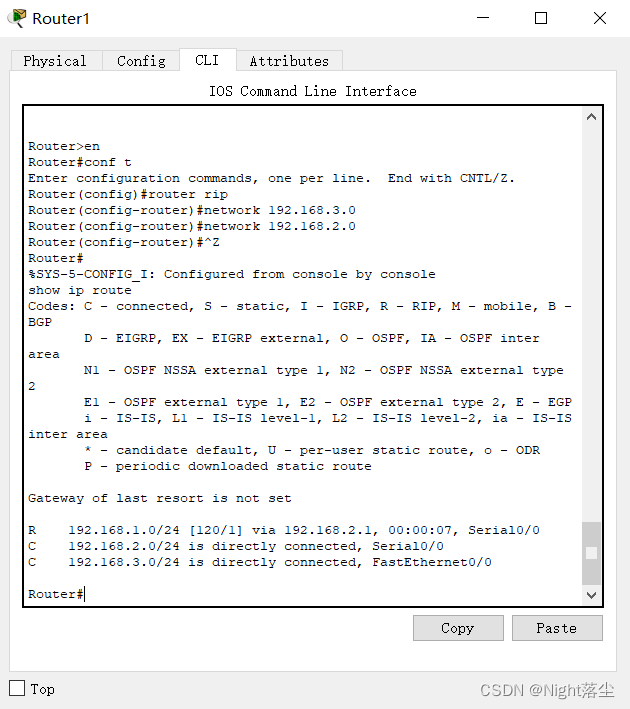

重庆大学路由器 RIP 路由配置：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#router rip   // 启用RIP路由协议，注意是 router 命令
Router(config-router)#network 192.168.3.0   // 网络 192.168.3.0 与我直连
Router(config-router)#network 192.168.2.0   // 网络 192.168.2.0 与我直连
Router(config-router)#^z   //直接退到特权模式
Router#show ip route    //查看路由表

在这里插入图片描述

查看路由表你可看到标记为 R 的一条路由，R 表示 RIP 。

至此，这些 PC 也能全部相互 ping 通！

在这里插入图片描述

📬 秘籍

可以在特权模式下使用 debug ip rip 开启 RIP 诊断，此时会看到路由器之间不停发送的距离矢量信息，以判断网络状态是否发生改变从而更新路由表。该命令会不停的显示相关信息，打扰我们的输入，可使用 no debug ip rip 关闭 RIP 诊断

八、动态路由 OSPF

OSPF（Open Shortest Path First 开放式最短路径优先）是一个内部网关协议（Interior Gateway Protocol，简称 IGP）， 用于在单一自治系统（Autonomous System，AS）内决策路由。OSPF 性能优于 RIP，是当前域内路由广泛使用的路由协议。

同样的，我们需要把刚才配置的 RIP 路由先清除掉。

清除 RIP 路由配置：

  1. 直接关闭路由器电源。相当于没有保存任何配置，然后各接口再按照前面基本配置所述重新配置 IP 等参数

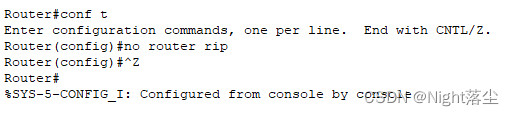

  2. 使用 no 命令清除 RIP 路由。在全局配置模式下，各路由器都使用：no router rip 命令进行清除

在这里插入图片描述

在这里插入图片描述

交通大学路由器 OSPF 路由配置：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#router ospf 1   // 启用 OSPF 路由协议，进程号为1（可暂不理会进程号概念）
Router(config-router)#network 192.168.1.0 0.0.0.255 area 0   // 自治域0中的属于 192.168.1.0/24 网络的所有主机（反向掩码）参与 OSPF
Router(config-router)#network 192.168.2.0 0.0.0.255 area 0   // 自治域0中的属于 192.168.2.0/24 网络的所有主机（反向掩码）参与 OSPF
Router(config-router)#^z   //直接退到特权模式
Router#show ip route    //查看路由表

在这里插入图片描述

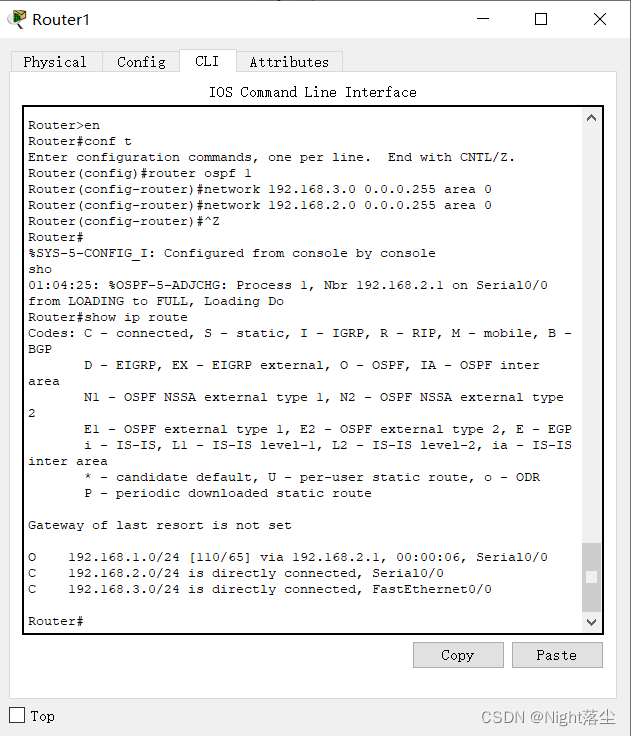

重庆大学路由器 OSPF 路由配置：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#router ospf 1   // 启用 OSPF 路由协议，进程号为1
Router(config-router)#network 192.168.3.0 0.0.0.255 area 0   // 自治域0中的属于 192.168.3.0/24 网络的所有主机（反向掩码）参与 OSPF
Router(config-router)#network 192.168.2.0 0.0.0.255 area 0   // 自治域0中的属于 192.168.2.0/24 网络的所有主机（反向掩码）参与 OSPF
Router(config-router)#^z   //直接退到特权模式
Router#show ip route    //查看路由表

在这里插入图片描述

查看路由表你可看到标记为 O 的一条路由，O 表示 OSPF 。

至此，这些 PC 能全部相互 ping 通！

在这里插入图片描述

📬 秘籍

可以在特权模式下使用 debug ip ospf events 开启 OSPF 诊断（no debug ip ospf events 关闭诊断）， 可看到路由器之间发送的 Hello 信息用以诊断当前的链路是否发生改变以便进行路由调整（事件触发而非定时更新！）。

九、基于端口的网络地址翻译 PAT

网络地址转换（NAT，Network Address Translation）被各个 Internet 服务商即 ISP 广泛应用于它们的网络中，也包括 WiFi 网络。 原因很简单，NAT 不仅完美地解决了 lP 地址不足的问题，而且还能够有效地避免来自网络外部的攻击，隐藏并保护网络内部的计算机。

NAT 的实现方式一般有三种：

  • 静态转换： Static NAT
  • 动态转换： Dynamic NAT
  • 端口多路复用： OverLoad

端口多路复用使用最多也最灵活。OverLoad 是指不仅改变发向 Internet 数据包的源 IP 地址，同时还改变其源端口，即进行了端口地址转换（PAT，Port Address Translation）。

采用端口多路复用方式，内部网络的所有主机均可共享一个合法外部 IP 地址实现对 Internet 的访问，从而可以最大限度地节约IP地址资源。 同时，又可隐藏网络内部的所有主机，有效避免来自 Internet 的攻击。因此，目前网络中应用最多的就是端口多路复用方式。

我们仍然使用重庆交通大学和重庆大学两个学校的拓扑进行 PAT 实验。我们需要保证两个学校的路由已经配置成功，无论使用静态路由还是动态路由，以下我们给出完整的配置过程：设定这两个学校的路由器使用 OSPF 协议，模拟交通大学使用内部 IP 地址（192.168.1.0/24），模拟重庆大学使用外部 IP 地址（8.8.8.0/24），两个路由器之间使用外部 IP 地址（202.202.240.0/24），在交通大学的出口位置即广域网口实施 PAT。

拓扑图中各 PC 配置数据如下：

节点名IP子网掩码网关
交通大学 PC0192.168.1.2255.255.255.0192.168.1.1
交通大学 PC1192.168.1.3255.255.255.0192.168.1.1
重庆大学 PC28.8.8.2255.255.255.08.8.8.1
重庆大学 PC38.8.8.3255.255.255.08.8.8.1

在这里插入图片描述

🗣 请留意重庆大学两个 PC 的网络配置发生改变，我们模拟为外部/公网 IP 地址！

拓扑图中路由器各接口配置数据如下：

接口名IP子网掩码
交通大学 Router2 以太网口192.168.1.1255.255.255.0
交通大学 Router2 广域网口202.202.240.1255.255.255.0
重庆大学 Router3 以太网口8.8.8.1255.255.255.0
重庆大学 Router3 广域网口202.202.240.2255.255.255.0

在这里插入图片描述

在这里插入图片描述

🗣 请留意重庆大学路由器两个接口及交通大学广域网口的网络配置发生改变，然后配置 OSPF 路由，最后在交通大学路由器的广域网口实施 PAT！

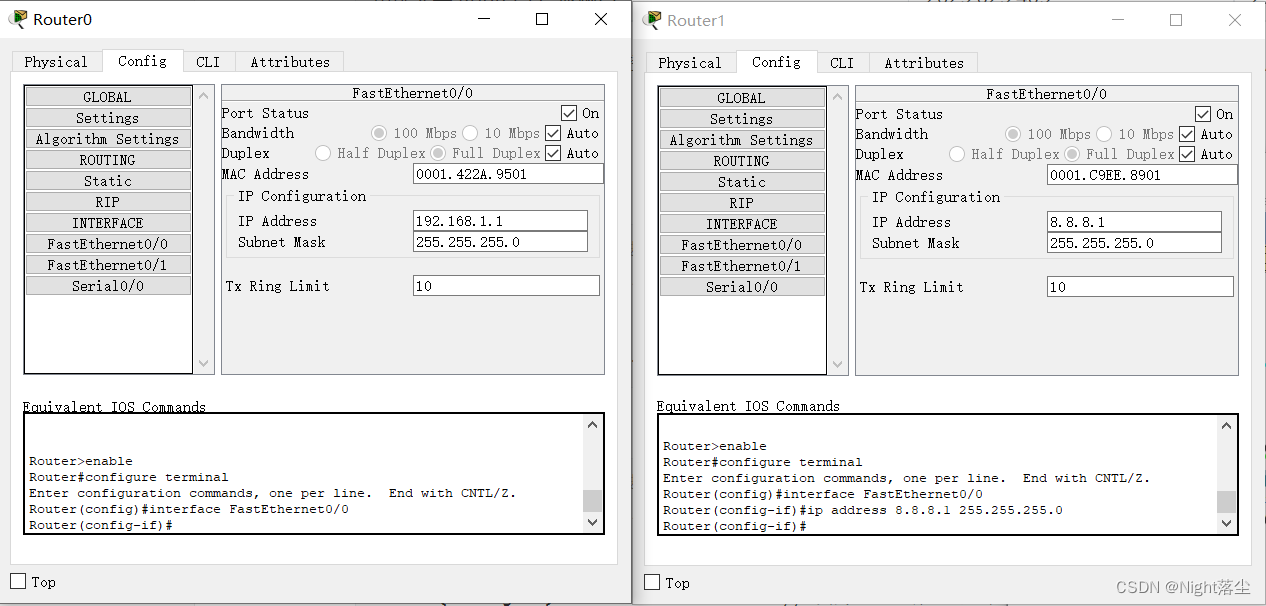

交通大学路由器接口配置如下：

以太网口：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#int f0/0   // 进入配置以太网口模式
Router(config-if)#ip address 192.168.1.1 255.255.255.0   // 配置 IP
Router(config-if)#no shutdown   // 激活接口

在这里插入图片描述

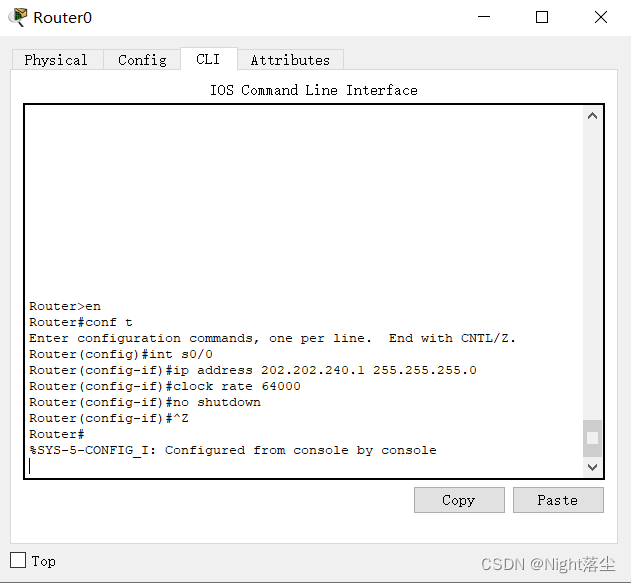

广域网口：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#int s0/0   // 进入配置广域网口模式
Router(config-if)#ip address 202.202.240.1 255.255.255.0   //配置 IP
Router(config-if)#clock rate 64000    // 其为 DCE 端，配置时钟频率
Router(config-if)#no shutdown   // 激活接口

在这里插入图片描述

重庆大学路由器接口配置如下：

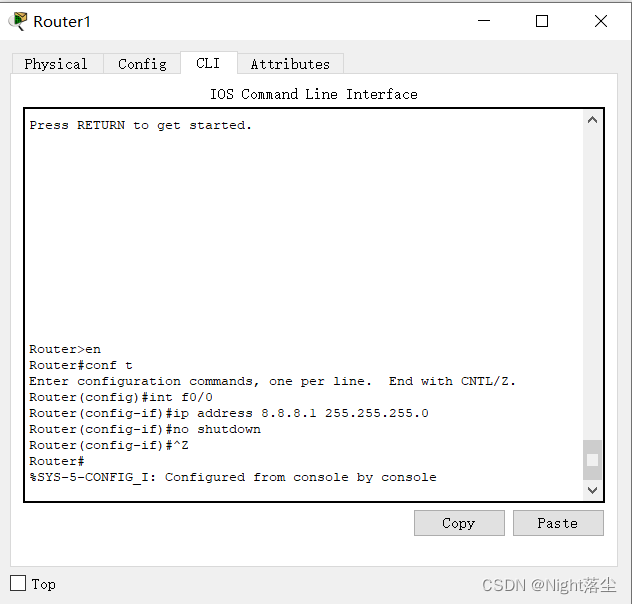

以太网口：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#int f0/0   // 进入配置以太网口模式
Router(config-if)#ip address 8.8.8.1 255.255.255.0   // 配置 IP
Router(config-if)#no shutdown   // 激活接口

在这里插入图片描述

广域网口：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#int s0/0   // 进入配置广域网口模式
Router(config-if)#ip address 202.202.240.2 255.255.255.0   // 配置 IP
Router(config-if)#no shutdown   // 激活接口

在这里插入图片描述

交通大学路由器 OSPF 路由配置：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#router ospf 1   // 启用 OSPF 路由协议，进程号为1（可暂不理会进程号概念）
Router(config-router)#network 192.168.1.0 0.0.0.255 area 0   // 自治域0中的属于192.168.1.0/24网络的所有主机（反向掩码）参与 OSPF
Router(config-router)#network 202.202.240.0 0.0.0.255 area 0   // 自治域0中的属于202.202.240.0/24网络的所有主机（反向掩码）参与 OSPF

在这里插入图片描述

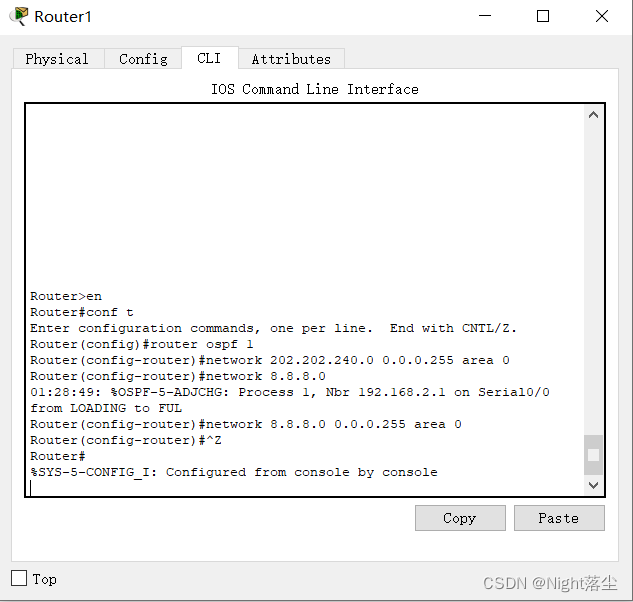

重庆大学路由器 OSPF 路由配置：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#router ospf 1   // 启用 OSPF 路由协议，进程号为1
Router(config-router)#network 202.202.240.0 0.0.0.255 area 0   // 自治域0中的属于202.202.240.0/24网络的所有主机（反向掩码）参与 OSPF
Router(config-router)#network 8.8.8.0 0.0.0.255 area 0   // 自治域0中的属于8.8.8.0/24网络的所有主机（反向掩码）参与 OSPF

在这里插入图片描述

此时，这些 PC 能全部相互 ping 通！如在交通大学内部使用 PC0（192.168.1.2）来 ping 重庆大学的PC2（8.8.8.2）应该成功。

在这里插入图片描述

下面我们将重庆大学的路由器看着 Internet 中的骨干路由器，那么这些路由器将不会转发内部/私有 IP 地址的包（直接丢弃）。我们通过在重庆大学路由器上实施访问控制 ACL ，即丢弃来自交通大学（私有 IP 地址）的包来模拟这个丢包的过程。

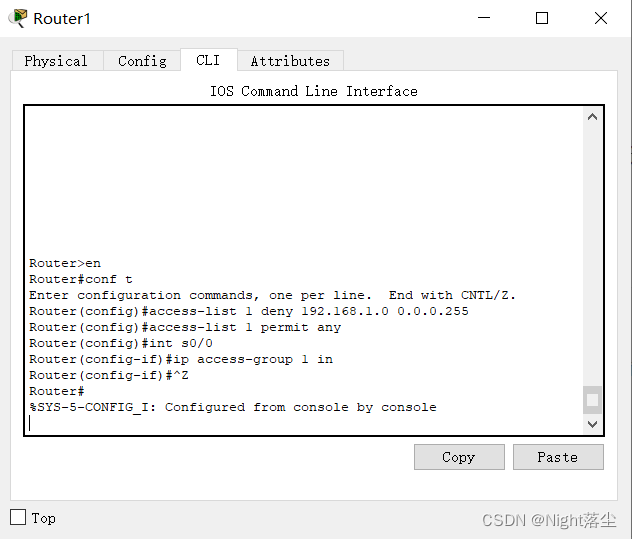

重庆大学路由器丢包的配置：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#access-list 1 deny 192.168.1.0 0.0.0.255  // 创建 ACL 1，丢弃/不转发来自 192.168.1.0/24 网络的所有包
Router(config)#access-list 1 permit any  // 添加 ACL 1 的规则，转发其它所有网络的包
Router(config)#int s0/0   // 配置广域网口
Router(config-if)#ip access-group 1 in  // 在广域网口上对进来的包实施 ACL 1 中的规则，实际就是广域网口如果收到来自 192.168.1.0/24 IP的包即丢弃

在这里插入图片描述

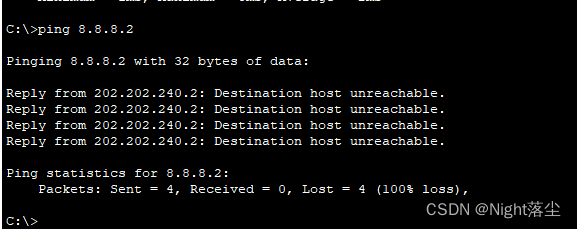

此时，再使用交通大学内部的 PC0（192.168.1.2）来 ping 重庆大学的 PC2（8.8.8.2）就不成功了，会显示目的主机不可到达（Destination host unreachable）信息。

在这里插入图片描述

📬 秘籍

ping 的同时，在 CPT 软件中使用模拟（Simulation）方式会看得非常清楚：重庆大学路由器的广域网口将来自交通大学的包丢弃了！下面，我们就开始实施 PAT。即：我们将会在交通大学路由器的出口上将内部/私有 IP 地址转换为外部/公开 IP，从而包的源 IP 发生了改变，就不会被重庆大学路由器丢弃，因此网络连通。

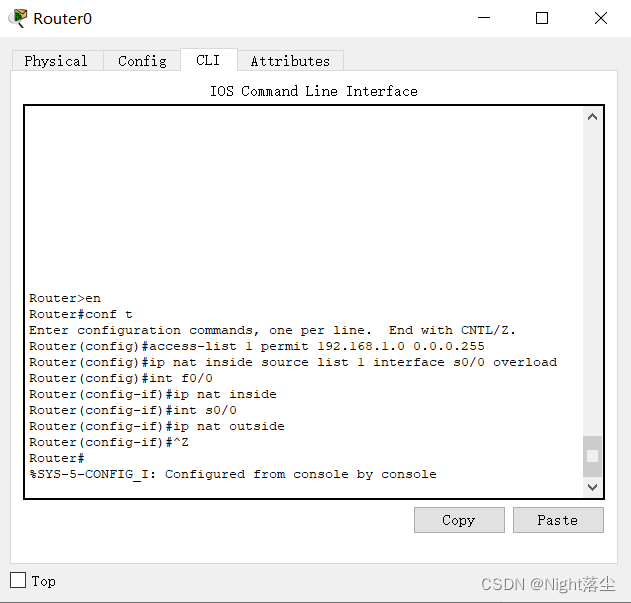

交通大学路由器 PAT 配置：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#access-list 1 permit 192.168.1.0 0.0.0.255  // 创建 ACL 1，允许来自 192.168.1.0/24 网络的所有包
Router(config)#ip nat inside source list 1 interface s0/0 overload  // 来自于 ACL 中的 IP 将在广域网口实施 PAT
Router(config)#int f0/0   // 配置以太网口
Router(config-if)#ip nat inside   // 配置以太网口为 PAT 的内部
Router(config)#int s0/0   // 配置广域网口
Router(config-if)#ip nat outside   // 配置广域网口为 PAT 的外部

在这里插入图片描述

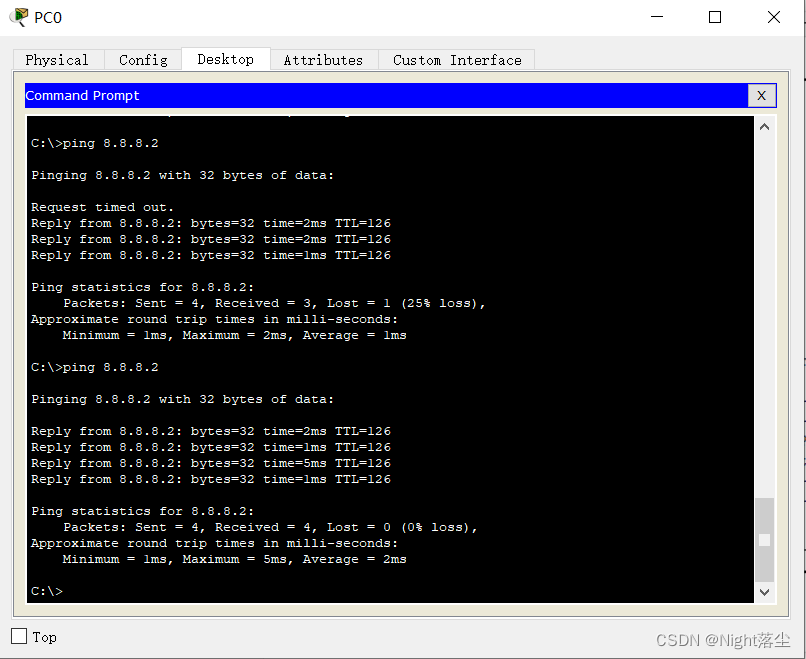

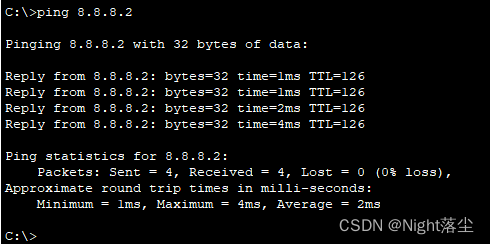

现在，再次使用交通大学内部的 PC0（192.168.1.2）来 ping 重庆大学的PC2（8.8.8.2）则OK。

在这里插入图片描述

📬 秘籍

ping 成功后，在交通大学路由器特权配置模式下使用 show ip nat translations 可查看这个翻译的过程！

十、虚拟局域网 VLAN

在实际网络中，你可看到路由器一般位于网络的边界，而内部几乎全部使用交换机连接。

前面我们分析过，交换机连接的是同一个子网！ 显然，在这样一个大型规模的子网中进行广播甚至产生广播风暴将严重影响网络性能甚至瘫痪。

另外我们也已经知道，其实学校是划分了 N 多个子网的，那么这些交换机连接的就绝不是一个子网！这样矛盾的事情该如何解释呢？我们实际上使用了支持 VLAN 的交换机！而前述的交换机只是普通的 2 层交换机（或者我们把它当作 2 层交换机在使用。

VLAN（Virtual Local Area Network）即虚拟局域网。通过划分 VLAN，我们可以把一个物理网络划分为多个逻辑网段即多个子网。

划分 VLAN 后可以杜绝网络广播风暴，增强网络的安全性，便于进行统一管理等。

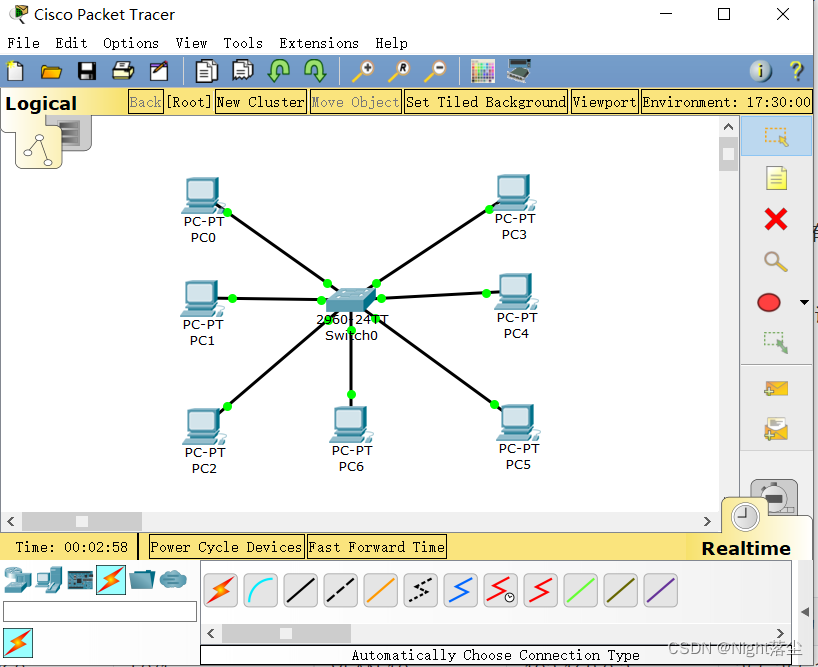

在 CPT 中构建如下图所示拓扑：

在这里插入图片描述

Cisco 2960 交换机是支持 VLAN 的交换机，共有 24 个 100M 和 2 个 1000M 以太网口。默认所有的接口都在 VLAN 1中，故此时连接上来的计算机都处于同一 VLAN，可以进行通信。

下面我们就该交换机的 24 个 100M 接口分为 3 个部分，划分到 3 个不同的 VLAN 中，id 号分别设为 10、20、30，且设置别名（computer、communication、electronic）以利于区分和管理。

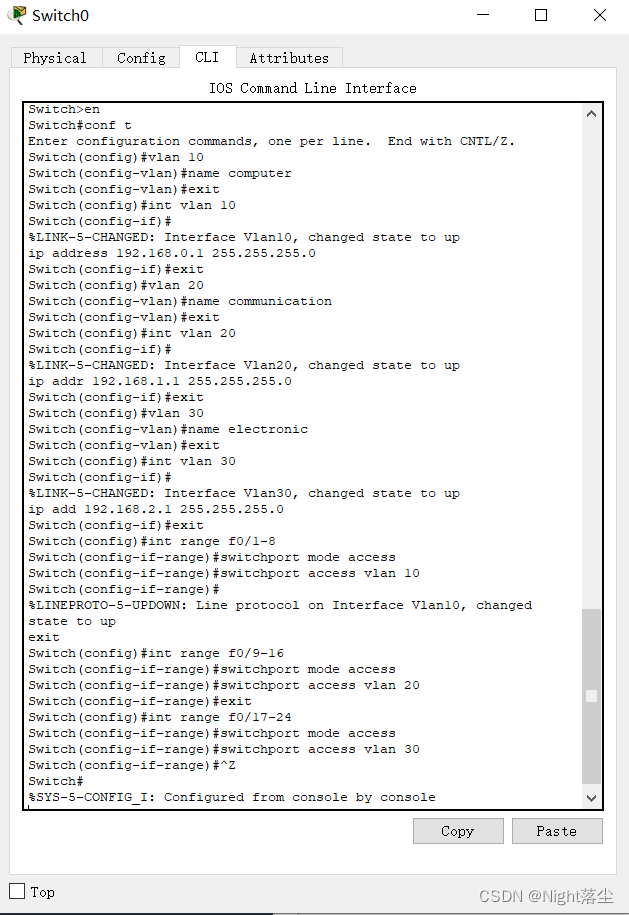

交换机 VLAN 配置：

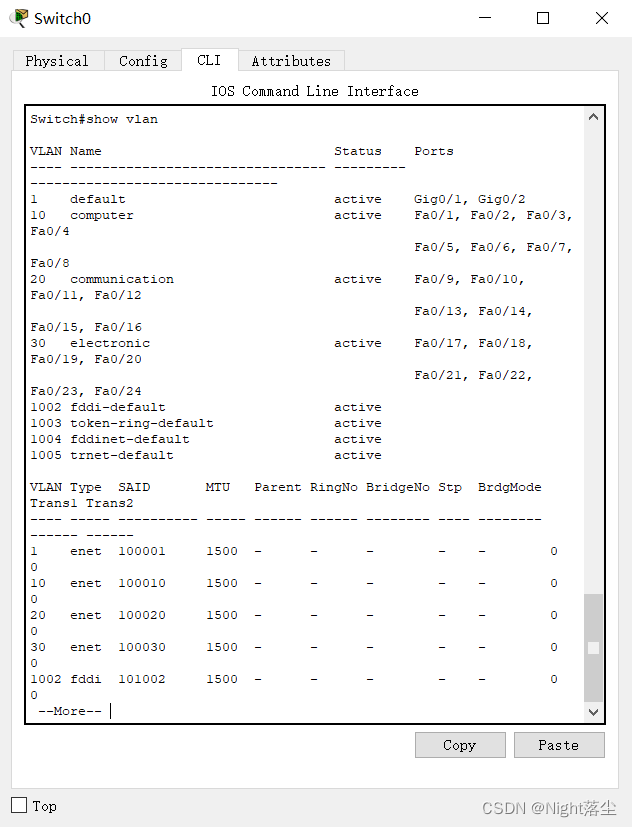

在这里插入图片描述

在这里插入图片描述

至此，在该交换机上我们就划分了 3 个 VLAN（不包括缺省的 VLAN 1）。

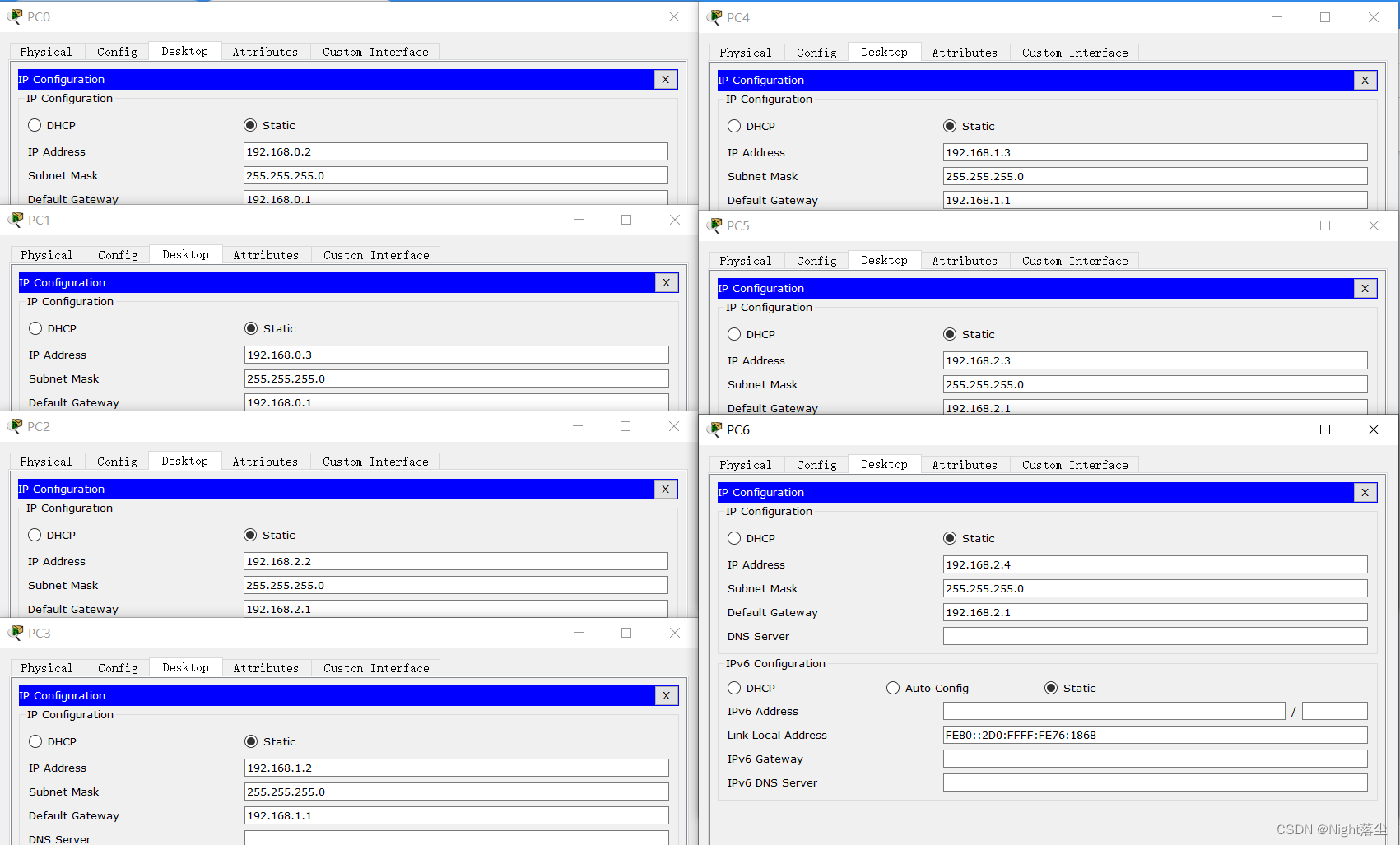

各 VLAN 下 PC 的网络配置及连接的交换机接口如下表：

机器名连接的接口所属VLANIP子网掩码网关
PC0F0/1VLAN 10192.168.0.2255.255.255.0192.168.0.1
PC1F0/2VLAN 10192.168.0.3255.255.255.0192.168.0.1
PC2F0/17VLAN 30192.168.2.2255.255.255.0192.168.2.1
PC3F0/9VLAN 20192.168.1.2255.255.255.0192.168.1.1
PC4F0/10VLAN 20192.168.1.3255.255.255.0192.168.1.1
PC5F0/18VLAN 30192.168.2.3255.255.255.0192.168.2.1
PC6F0/19VLAN 30192.168.2.4255.255.255.0192.168.2.1

在这里插入图片描述

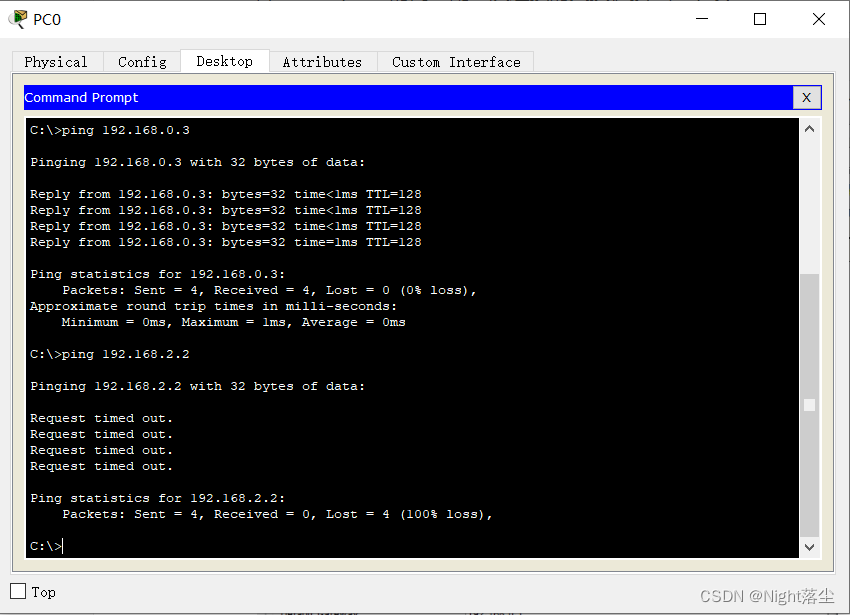

此时可以使用 ping 命令进行测试，你会发现只有在同一 VLAN 中的 PC 才能通信，且广播也局限于该 VLAN。

在这里插入图片描述

✎ 思考

分析一下当前为何不同 VLAN 中的 PC 不能通信？网关在此起什么作用？我们的网关又在何处？如何发起广播测试？

VLAN具有分割网络的作用，因此不能通信。VLAN只是链路层协议，划分广播域，而不需要考虑IP；网关是用来进行协议转换的。不同的网段之间需要通信一定需要网关。需要引入三层设备来发起广播测试。

十一、虚拟局域网管理 VTP

前一个实验我们在交换机上进行了 VLAN 的规划和划分。但在实际应用中，我们绝不允许在这些支持VLAN的交换机上进行随意的 VLAN 划分，如此将造成管理混乱！VLAN的划分必须得到统一的规划和管理，这就需要 VTP 协议。

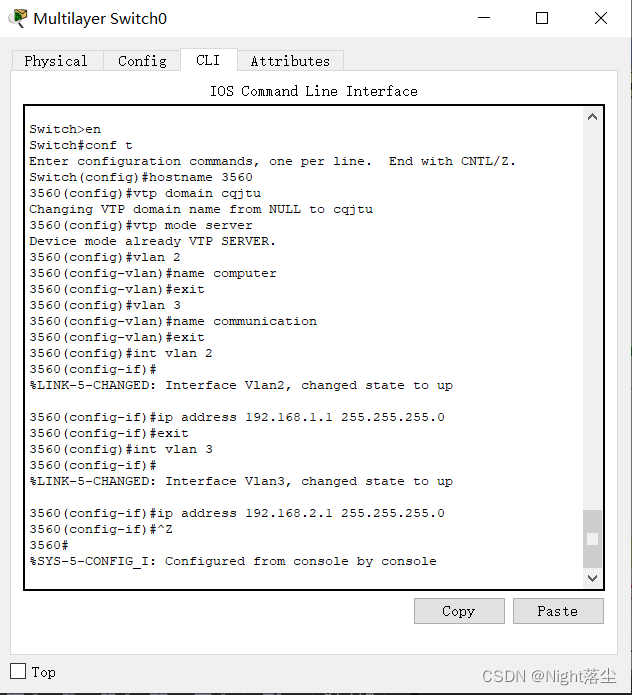

VTP（VLAN Trunk Protocol）即 VLAN 中继协议。VTP 通过 ISL 帧或 Cisco 私有 DTP 帧（可查阅相关资料了解）保持 VLAN 配置统一性，也被称为虚拟局域网干道协议，它是思科私有协议。 VTP 统一管理、增加、删除、调整VLAN，自动地将信息向网络中其它的交换机广播。

此外，VTP 减小了那些可能导致安全问题的配置，只要在 VTP Server 做相应设置，VTP Client 会自动学习 VTP Server 上的 VLAN 信息。

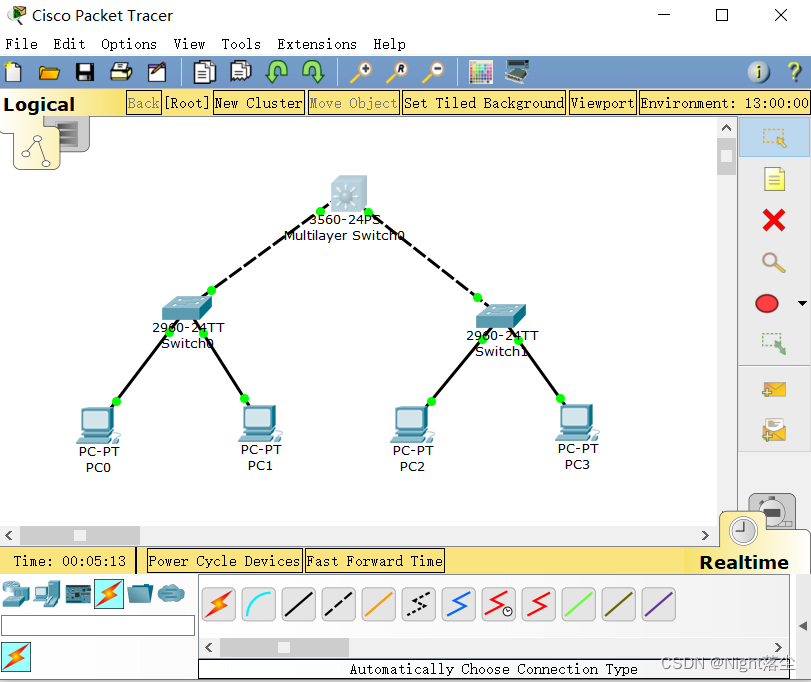

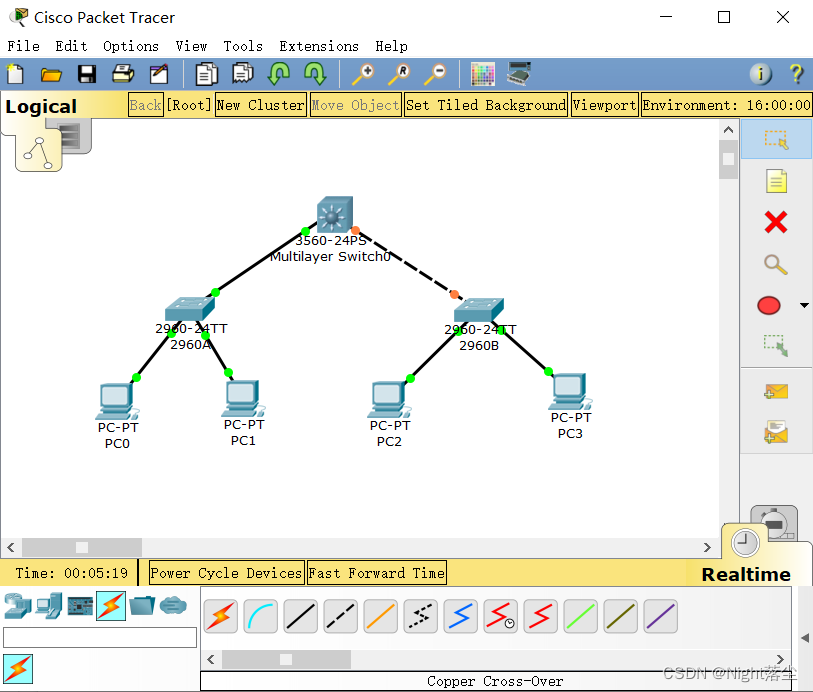

为演示 VTP，重新构建如下拓扑结构：

在这里插入图片描述

🗣 注意：

作为干线，两个 2960 交换机和核心的 3560 交换机应该使用 Gbit 口相连。这虽然不是必须，但现实中这样连接性能最好。

3560 交换机是网络中的核心交换机，我们将其作为 VTP Server，VTP 域及 VLAN 将在其上创建和管理。

两个 2960 交换机是是局域网中的汇聚层/接入层交换机，将作为 VTP Client，可决定加入的 VTP 域和 VLAN。

目前该网络都属于 VLAN 1，也即这些 PC 是可以相互通信的。前面说过，无论对于性能、管理还是安全等而言，现实中我们必须进行 VLAN 划分。

现在我们的要求是：新建两个 VLAN，然后让 PC0 和 PC1 属于 VLAN 2，PC1 和 PC3 属于 VLAN 3。

我们将在核心交换机 3560上进行如下工作：

  1. 设置为 server 模式，VTP 域为 cqjtu
  2. 新建 VLAN 2，网络号 192.168.1.0/24，网关 192.168.1.1
  3. 新建 VLAN 3，网络号 192.168.2.0/24，网关 192.168.2.1

在这里插入图片描述

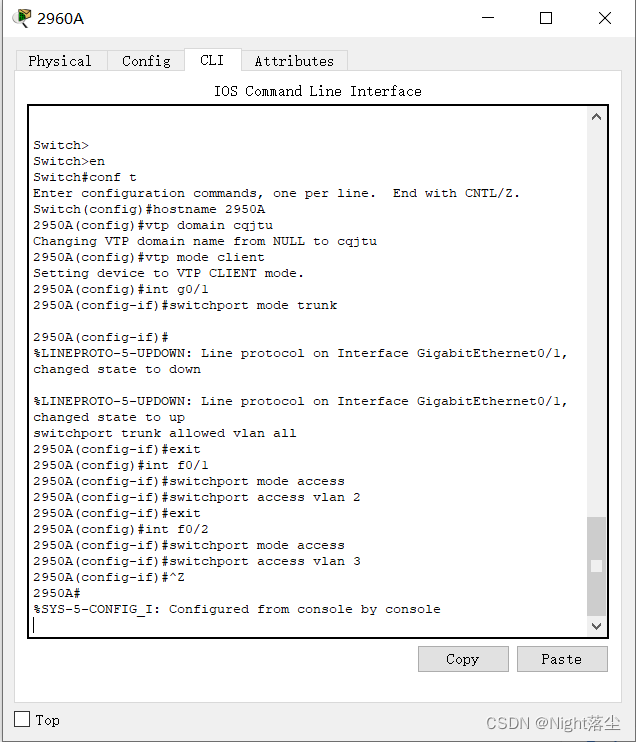

我们将在左边交换机 2960A 上进行如下工作：

  1. 加入名为 cqjtu 的 VTP 域
  2. 配置与核心交换机 3560 连接的千兆接口 g0/1 为 trunk 模式
  3. 将接口 f0/1 划分到 VLAN 2 中
  4. 将接口 f0/2 划分到 VLAN 3 中

在这里插入图片描述

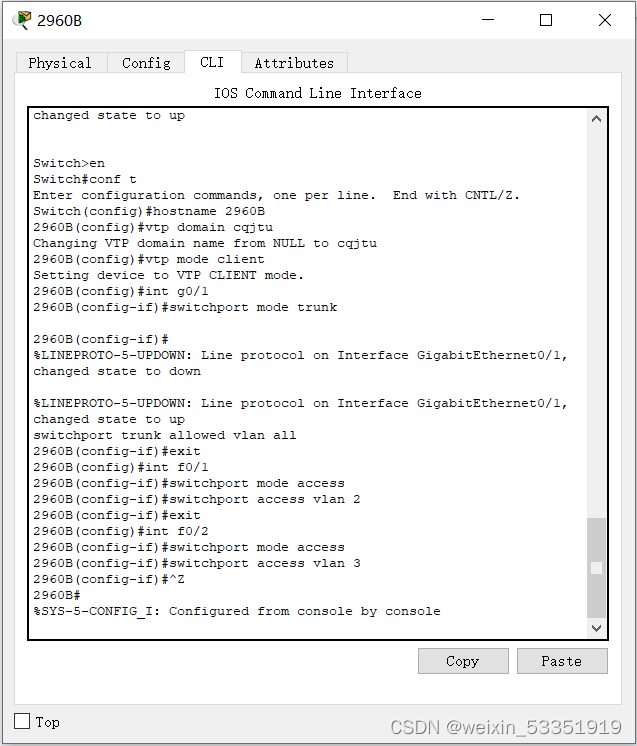

我们将在右边交换机 2960B 上进行同样的工作：

  1. 加入名为 cqjtu VTP 域

  2. 配置与核心交换机 3560 连接的千兆接口 g0/1 为 trunk 模式

  3. 将接口 f0/1 划分到 VLAN 2 中

  4. 将接口 f0/2 划分到 VLAN 3 中

    在这里插入图片描述

至此，各交换机配置完毕。

📬 秘籍

此时在 3 个交换机的特权模式下，都可使用show vtp status命令查看 VTP 状态，使用show vlan命令查看 VLAN 状态

各 PC 连接的交换机和接口以及网络配置如下：

机器名连接的交换机和接口所属VLANIP子网掩码网关
PC02960A-F0/1VLAN 2192.168.1.2255.255.255.0192.168.1.1
PC12960A-F0/2VLAN 3192.168.2.2255.255.255.0192.168.2.1
PC22960B-F0/1VLAN 2192.168.1.3255.255.255.0192.168.1.1
PC32960B-F0/2VLAN 3192.168.2.3255.255.255.0192.168.2.1

在这里插入图片描述

至此，VTP 配置完成。同 VLAN 可以 ping 通，而不同 VLAN 不行（即使在同一交换机下，如从 PC0 到 PC1），且能够方便的统一规划和管理。

✎ 试一试

使用 PC0（192.168.1.2） ping PC1（192.168.2.2） 的结果如何？使用 PC0 ping PC2 的结果如何？想想为什么？

在这里插入图片描述

使用PC0 ping PC1 ping不通，但pingPC2可以ping通。

PC0和PC1处于不同的VLAN中故ping不通，PC0和PC2处于同一VLAN中故能ping通

十二、VLAN 间的通信

VTP 只是给我们划分和管理 VLAN 提供了方便，由上面的测试得知，目前我们仍然不能在 VLAN 间通信。

因为默认的，VLAN 间是不允许进行通信，此时我们需要所谓的独臂路由器在 VLAN 间为其进行转发！

我们使用的核心交换机 3560 是个 3 层交换机，可工作在网络层，也称路由交换机，即具有路由功能，能进行这种转发操作。

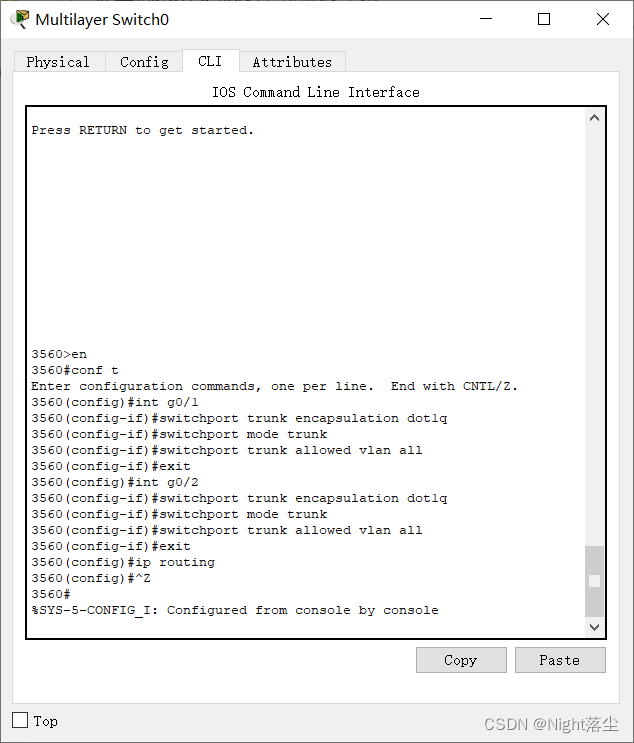

3560 交换机配置：

在这里插入图片描述

至此，各 VLAN 中的 PC 可以正常通信。

✎ 试一试

现在再使用 PC0（192.168.1.2） ping PC1（192.168.2.2） 的结果如何？使用 PC0 ping PC2 的结果如何？

在这里插入图片描述

由上图可见，PC0分别ping PC1与PC2，都ping通了。

🗣 独臂路由的缺陷

当使用 CPT 的模拟方式进行上面的测试时（ PC0 ping PC1），你会非常清楚的看到 ICMP 包全部都由 3560 交换机在转发，非常容易形成瓶颈。

现实中，我们一般不使用这种方式，而是真正使用其三层转发功能，即"一次路由多次交换"，请查阅相关资料。

三层交换在完成对收到的第一个新数据流进行路由后，产生一个MAC地址与IP地址的映射表，当具有相同地址信息的数据流再次通过时，即根据此表直接在二层完成转发，即“一次路由，多次交换“

十三、DHCP、DNS及Web服务器简单配置

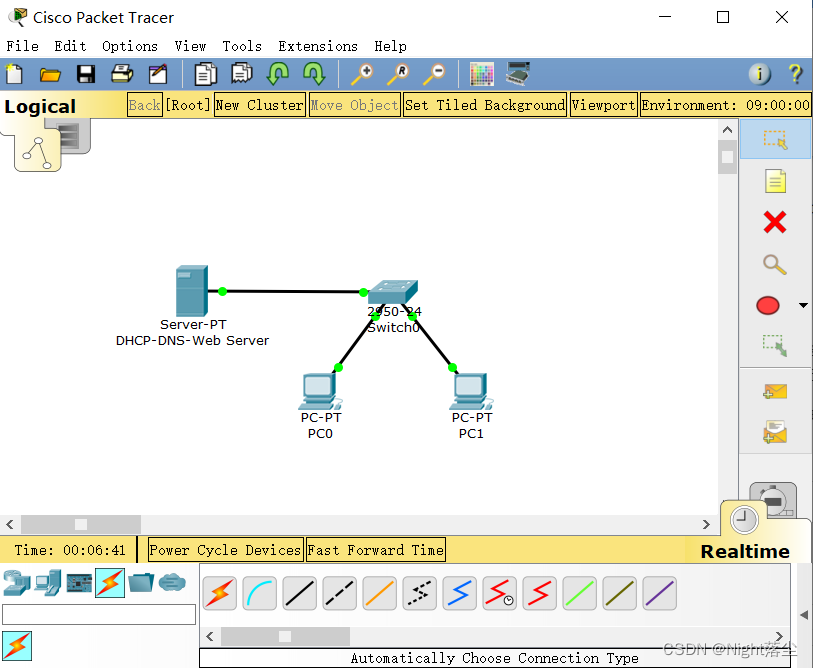

动态主机配置 DHCP、域名解析 DNS 以及 Web 服务在日常应用中作用巨大，我们构建如下简单的拓扑来进行练习。

在这里插入图片描述

该拓扑中，服务器及客户机都连在同一交换机上。为简单起见，服务器 Server-PT 同时作为 DHCP、DNS 以及 Web 服务器，各客户机无需配置，将自动获取网络配置。

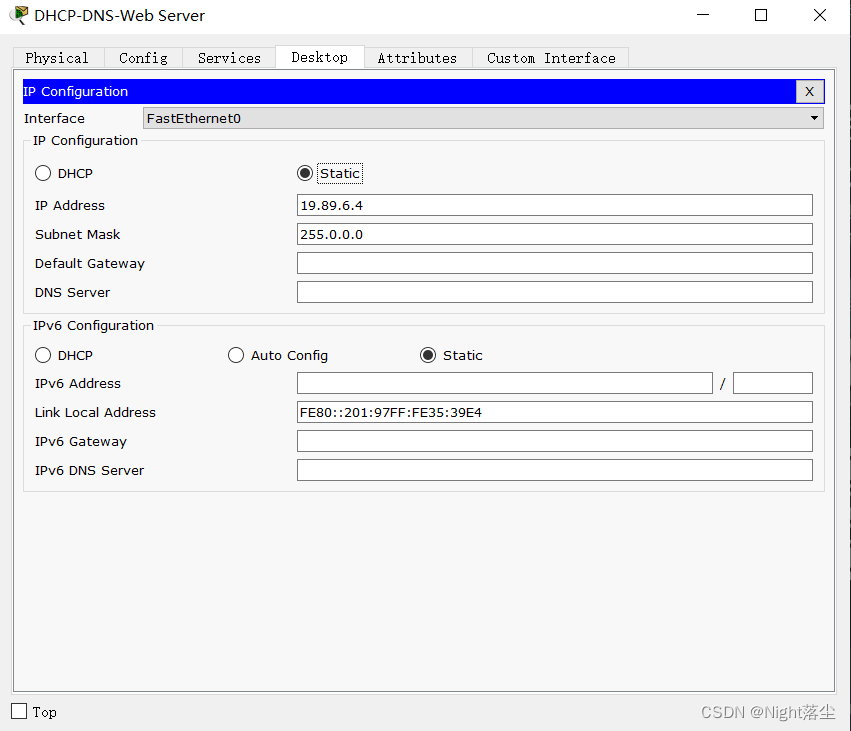

点击 CPT 拓扑图中的 Server 图标，设置其静态 IP 地址为 19.89.6.4/24，然后选择 Service 进行如下相关配置：

机器名配置项目说明
ServerHTTP开启即可

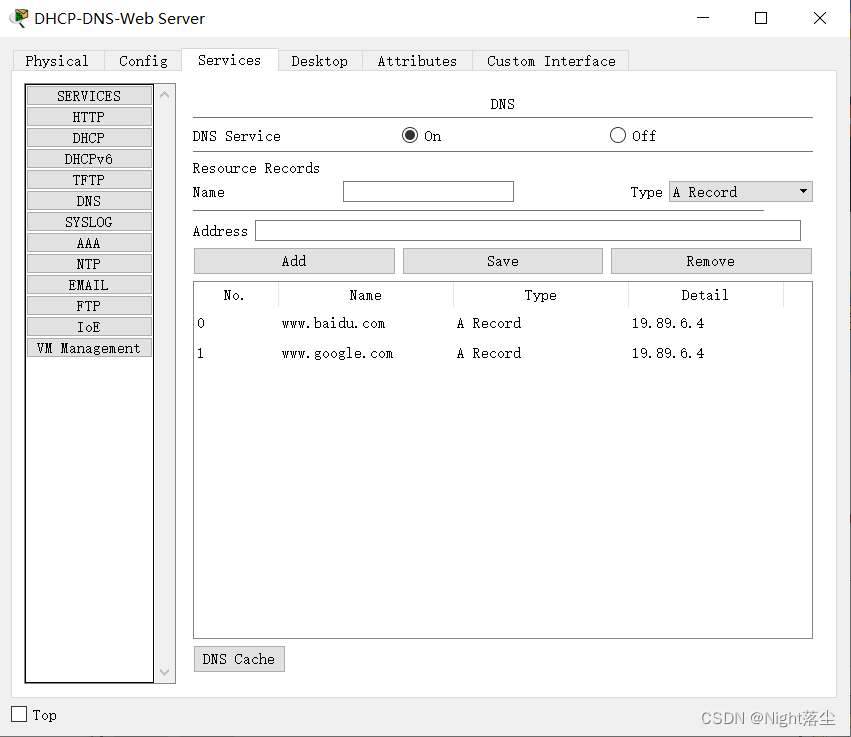

ServerDNS19.89.6.4：www.google.com、www.baidu.com

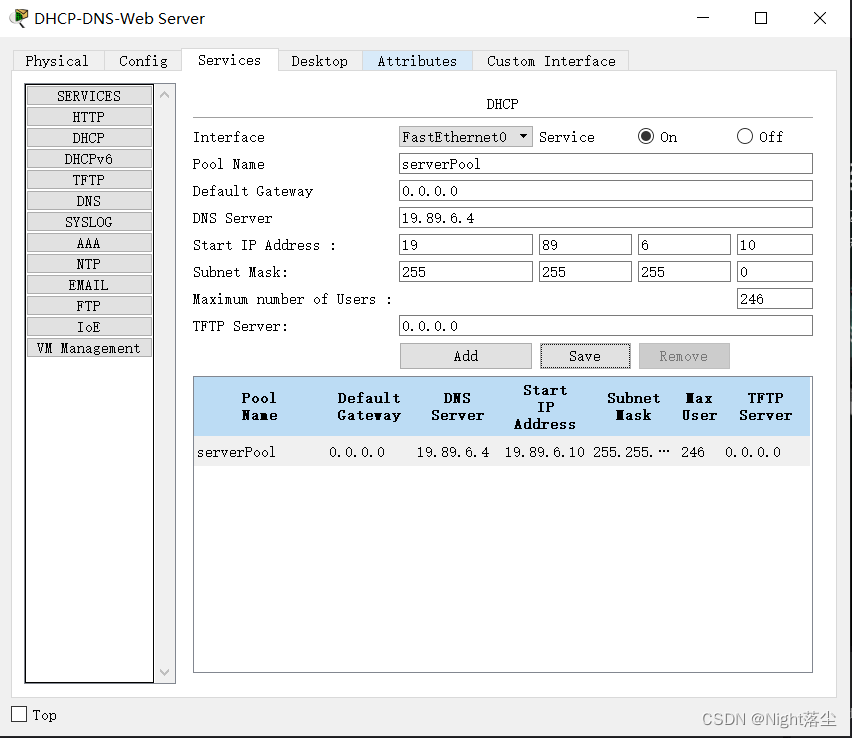

ServerDHCP地址池开始地址：19.89.6.10/24，并返回DNS地址
PC网络配置自动获取

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

✎ 试一试

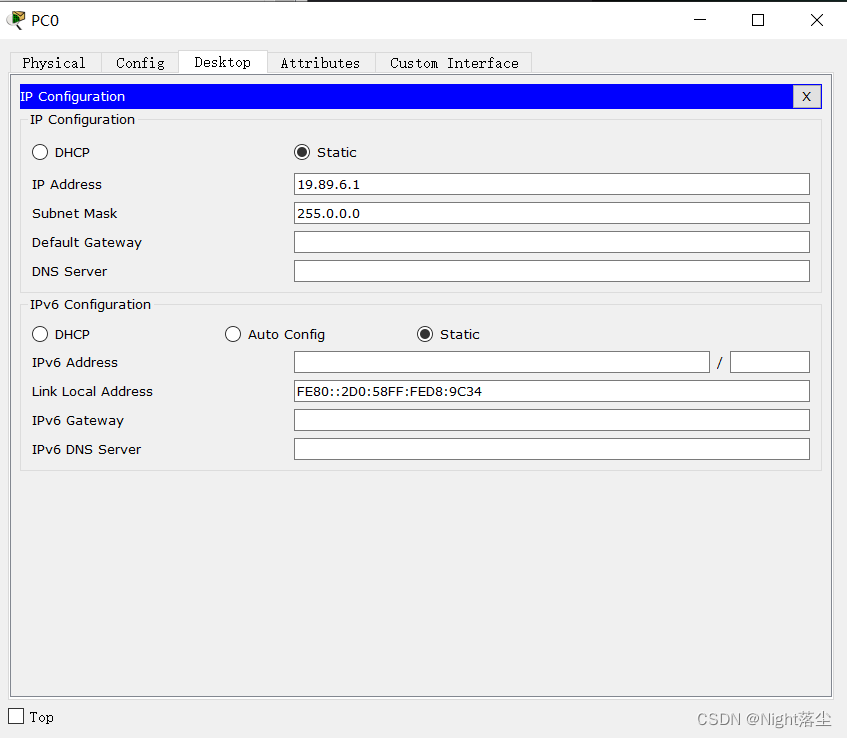

  1. 先查看各 PC，看看是否获得网络配置

    在这里插入图片描述

    可见已获取了网络配置。

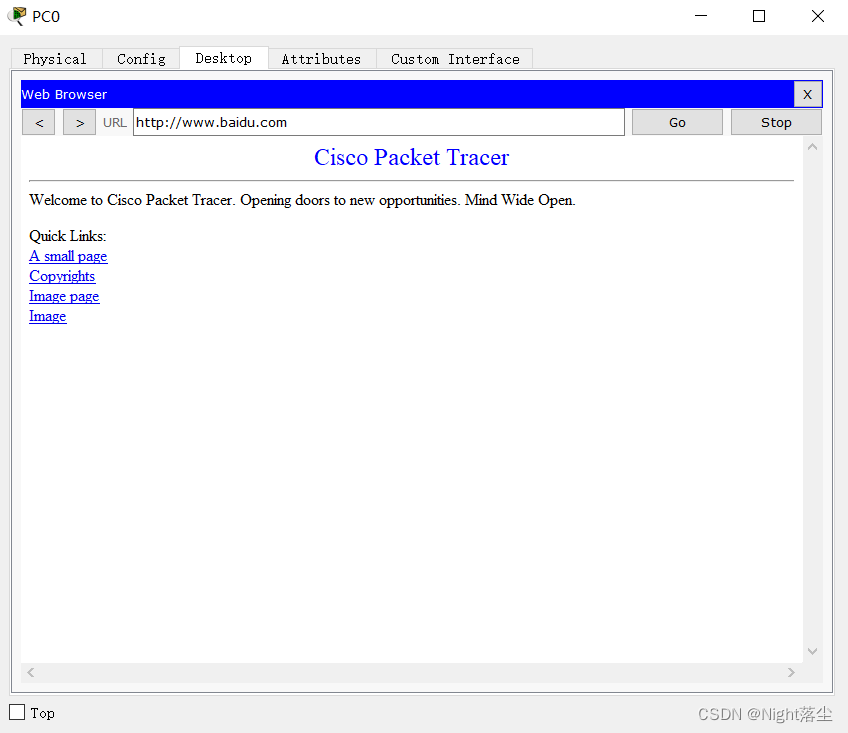

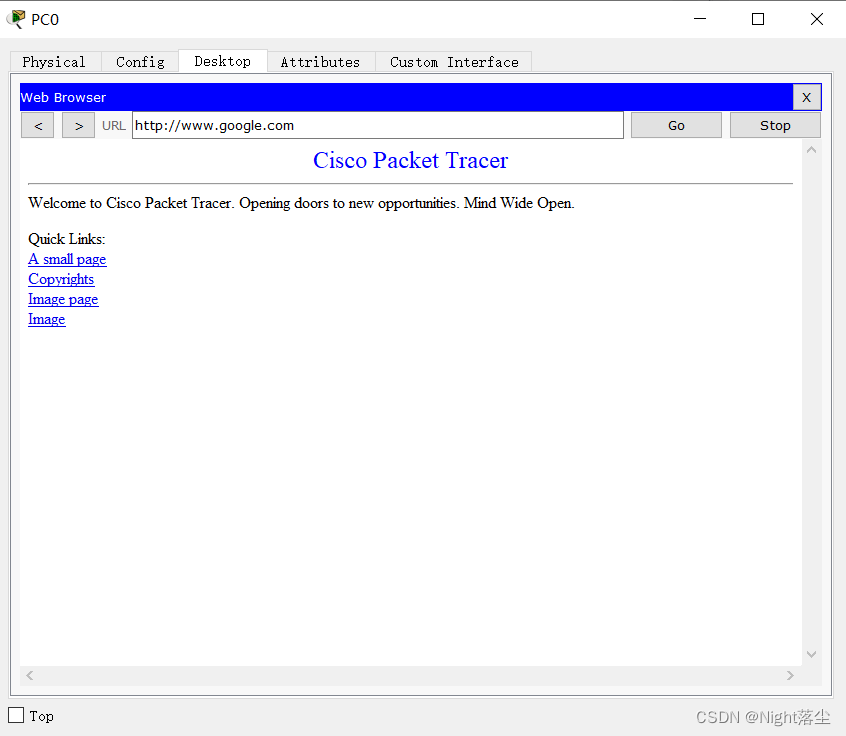

  2. 因为我们在 DNS 服务器中把谷歌和百度的 IP 都设为了 19.89.6.4，即 Server-PT，所以，如果打开 PC0 的浏览器，输入 www.google.com 或者 www.baidu.com，我们都应该看到默认的 Server-PT 这个 Web 服务器的主页（你也可进行编辑）

在这里插入图片描述

在这里插入图片描述

可见，我们可以看到百度和谷歌的主页。

十四、WLAN初步配置

WLAN 即 WiFi 当前也是广泛的应用在各种场景。

我们通过构建如下拓扑的一个家庭 WLAN 来练习一下其相关的配置：

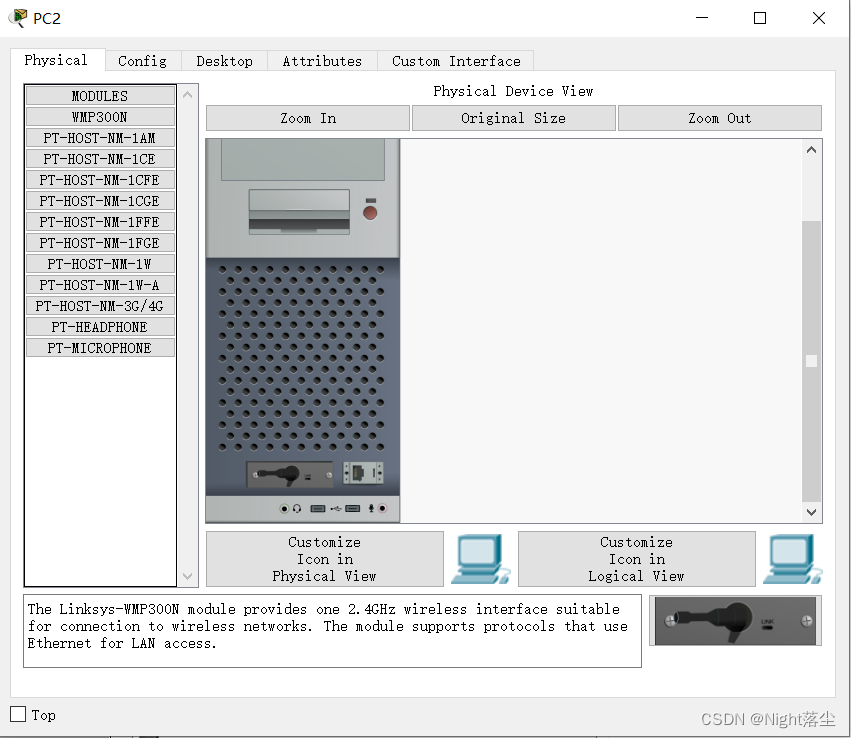

先将PC2的有线网卡更换成无线网卡。

在这里插入图片描述

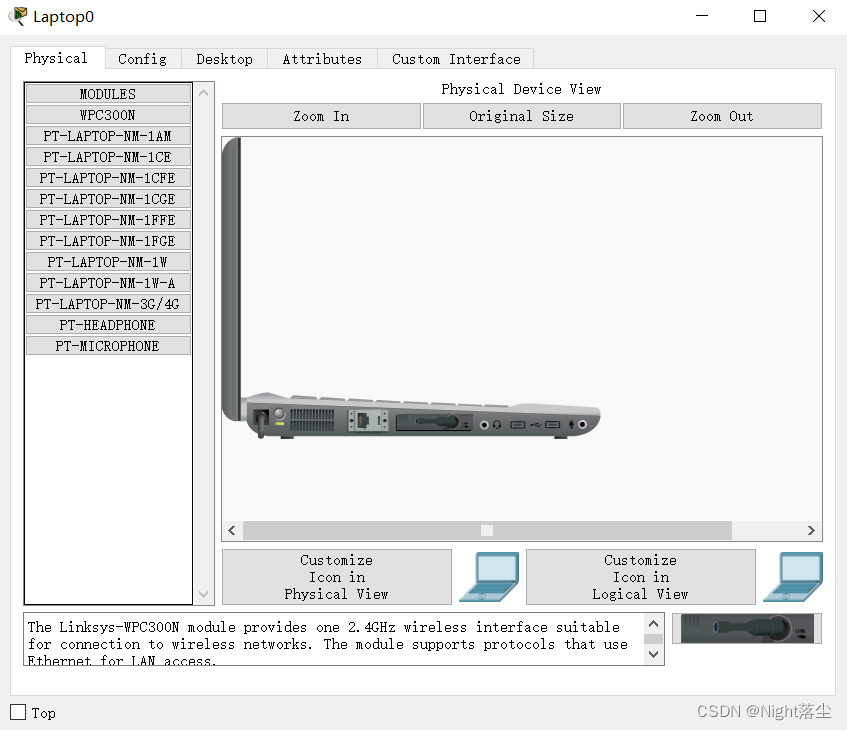

然后再更换Laptop-PT的网卡

在这里插入图片描述

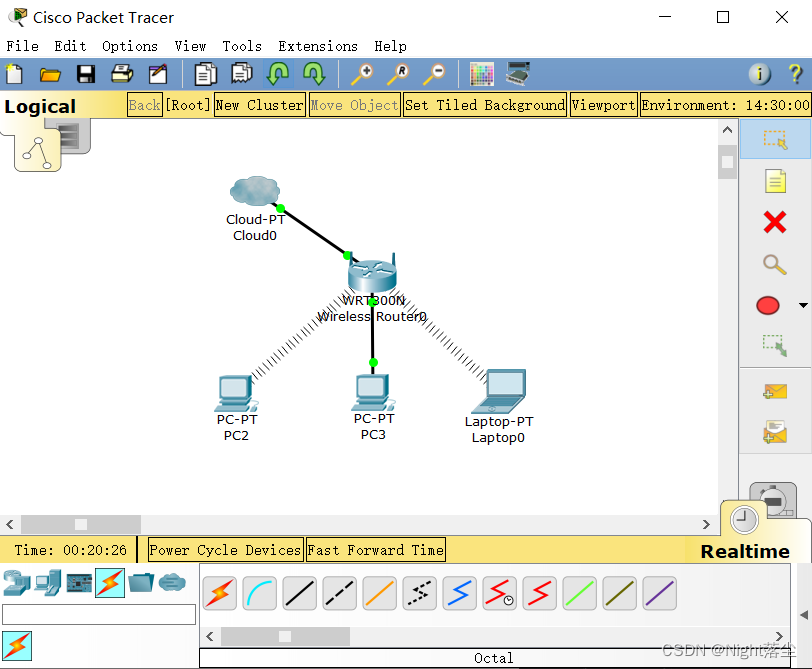

于是得到了拓扑图：

在这里插入图片描述

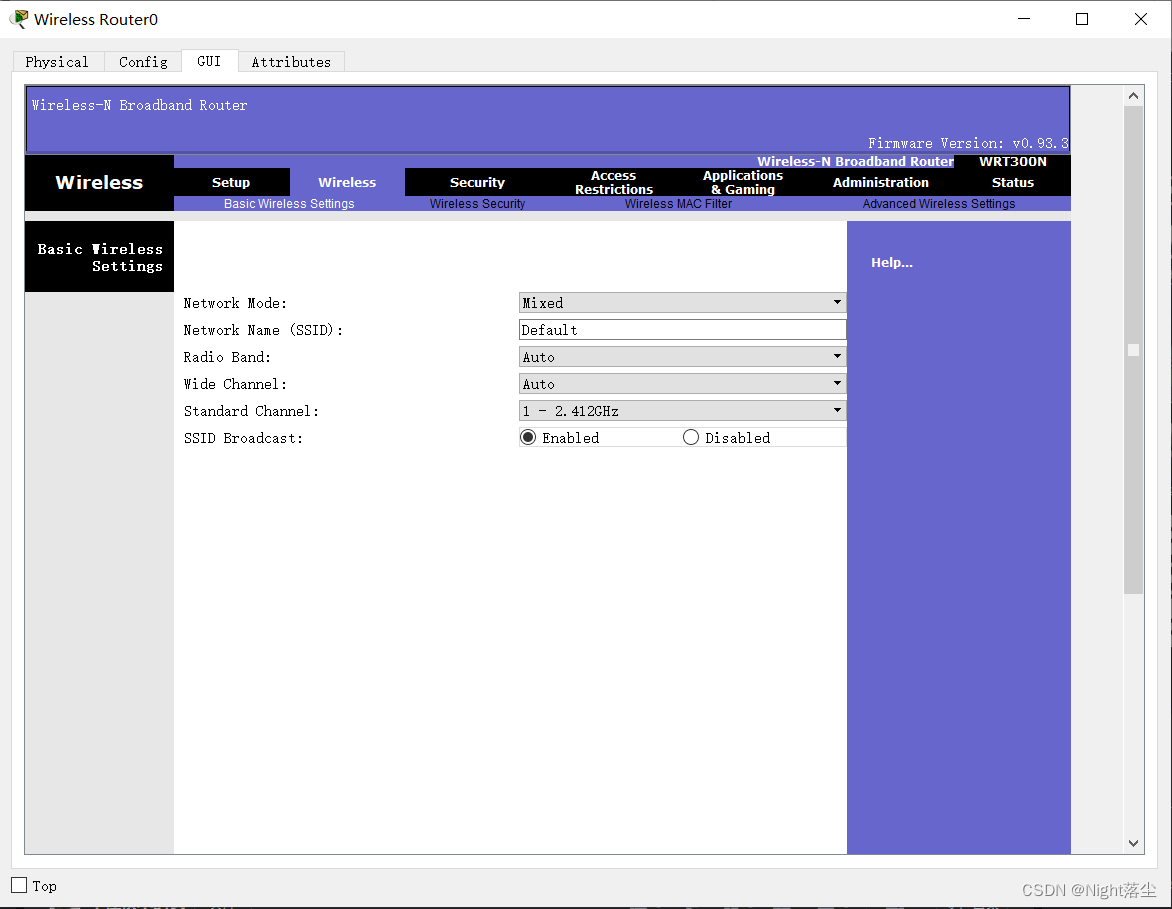

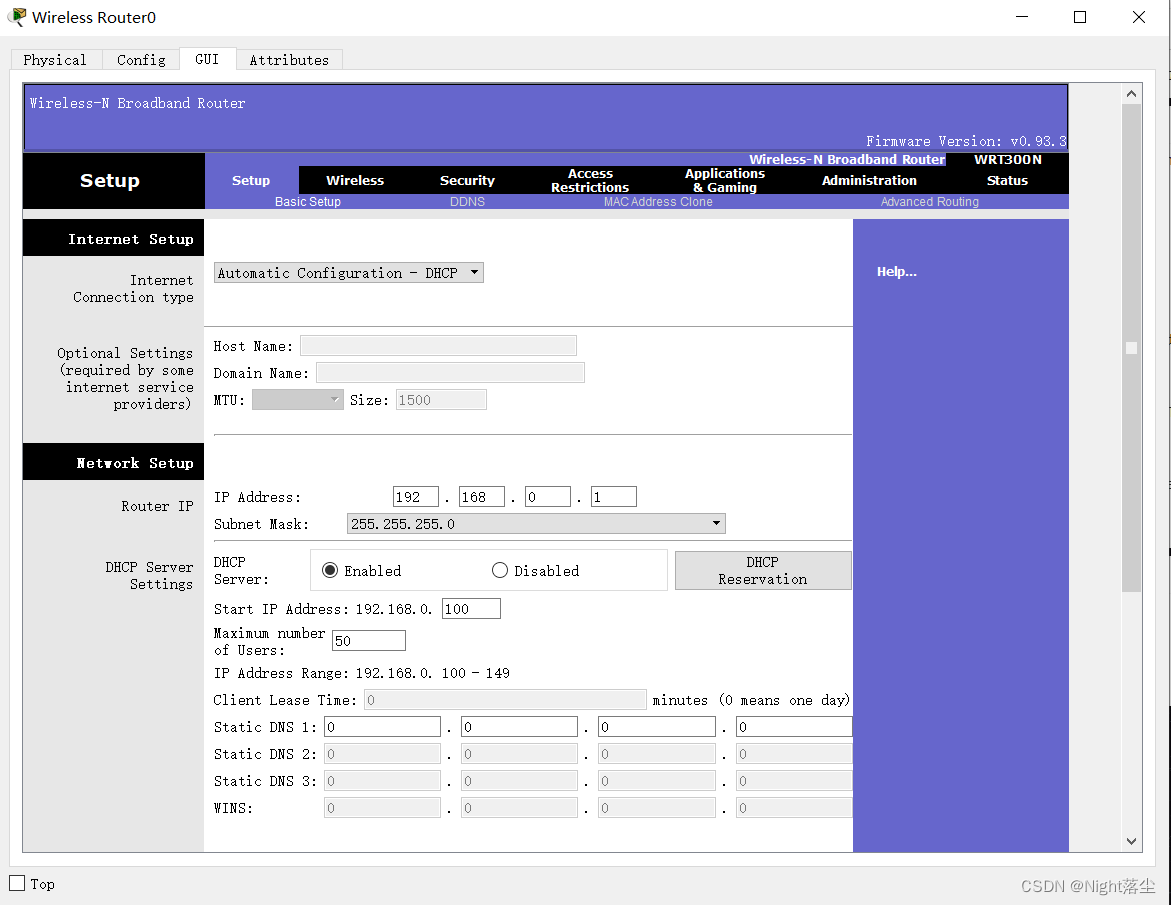

无线路由器端配置：

在这里插入图片描述

在这里插入图片描述

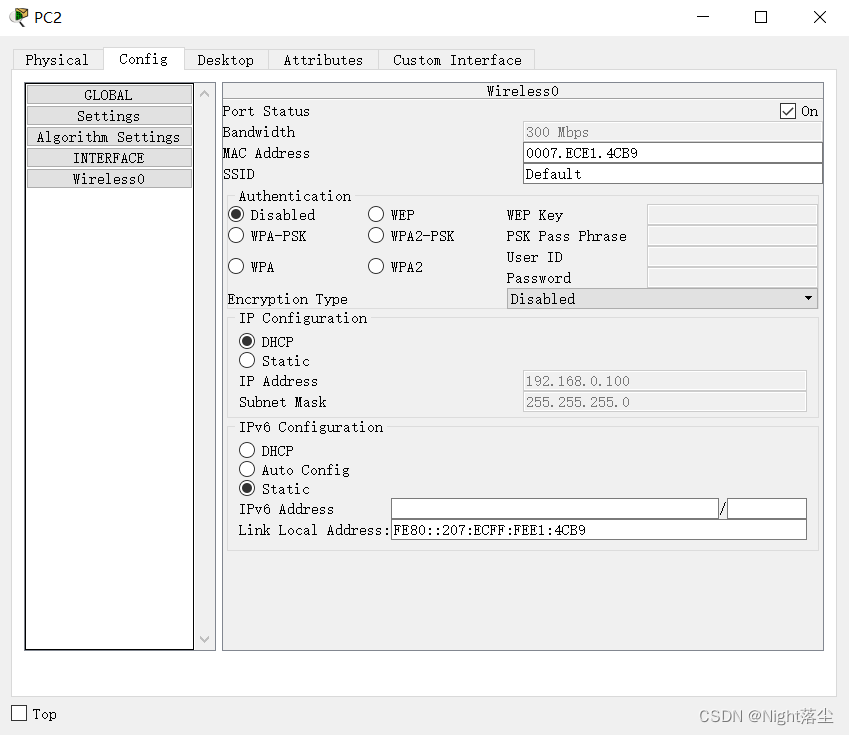

PC动态主机配置（DHCP）

在这里插入图片描述

在这里插入图片描述

📬 秘籍

笔记本及台式机默认只有有线网卡，请先关机，在关机状态下删除有线网卡，添加无线网卡，然后再开机。

一般地，我们需要配置无线路由器的基本网络配置（IP、掩码、网关、DNS 等，现实中多为自动获取），然后再配置无线路由器的无线访问部分如连接密码及加密类型等，并开启 DHCP 功能等。有关配置请参考相关资料。

Night落尘
关注
计网实验一 LAN 组网及系统配置实验
m0_60469045的博客
02-04 1390
在同一物理网段的计算机中，所有主机共享相同的网络地址，而主机地址不同，主要是为了区分不同的主机。3.掌握 hostname、ping、ipconfig、nslookup 、netstat、arp、tracert、route 、net 等网络测试命令的使用及输出结果的含义。2.分别输入 hostname、ping、ipconfig、nslookup、netstat、arp、tracert、route 、net等网络测试命令，进行相关网络测试；--显示协议统计和当前使用 NBI 的 TCP/IP 连接。
计网实验
hhhh
04-14 897
在路由器或者交换机等网络设备命令行 no shutdown指令意为“使激活，使不关闭” interface LoopBack0 这是全称bai。 应该叫做回环口。相当于du在设备zhi部创建dao了一zhuan个pc，且永远shu在线容，也就是状态永远up。用于测试、一些特殊应用里。如哦ospf、bgp。 ACL ACL (Access Control List,访问控制列表）是一系列运用到路由器接口的指令列表。告诉路由器接收哪些数据包、拒绝哪些数据包，接收或者拒绝根据一定的规则进行，如源地址、目标地址、端
计网综合实验
W_xxxx_的博客
06-11 1635
一、实验内容 下图是模拟A公司的网络拓扑简图，在A公司各接入级的二层交换机(S1)按部门划分了VLAN，各接入级交换机连接到汇聚层交换机S2上，然后连接到公司出口路由器R1,R1通过DDN连接到互联网服务提供商ISP的路由器R2，最后连接到ISP的一台PC（用配有公网IP地址的PC4模拟）,实现连接Internet。请对该公司的交换机和路由器进行相应的配置实现以下功能。 ...
【计网实验】Lab Exercise – IPv4
qq_47461884的博客
04-25 4836
Lab Exercise – IPv4 一、实验操作 1、wget 任意一个网站测试是否可达，建议选择离自己网络较近的。比如校园网。 2、tracert 【上面使用的网址】得到跟踪记录 3、开启捕获，用tcp port 80过滤，启用resolve network name。 4、再次进行wget 得到结果如下： 5、IP各字段解释如下 Version:版本号，我这里是0100（IPv4） Header Length:IP包头长度，IP包头的长度= IP头部长度（单位为bit）/(8*4)。我这里是5
计网实验作业-交换机转发实验
12-31
计网实验作业-交换机转发实验是计算机网络实验中的一项重要实验，旨在验证交换机的转发功能。该实验涉及到交换机转发实验、哈希函数、转发表、ARP 协议、ICMP 协议等多个知识点。 一、交换机转发实验 交换机转发...
计网实验2.zip
07-11
在本实验包“计网实验2.zip”中，包含了华南理工大学计算机网络课程的三个关键实验：网络报文抓取与分析、路由器的基本操作以及组网实验。这些实验旨在帮助学生深入理解计算机网络的工作原理，提升实际操作技能。...
山东大学软件学院计网实验报告
01-08
这篇实验报告来自于山东大学软件学院的一门名为“计算机网络”的课程。这门课程是计算机科学与技术专业的重要组成部分，旨在让学生深入理解网络的基本原理、协议和应用。通过实验报告，我们可以了解到学生王宁在该...
杭电 13个计网实验 详细报告+截图
12-23
杭电计网课的13个实验，应该对一些需要这个实验的同学有点帮助
计网实验网络层数据分组的捕获与解析
04-23
### 计网实验网络层数据分组的捕获与解析 #### 实验目的与意义 本次实验旨在深入了解网络层的数据分组捕获与解析过程，包括DHCP分组、ARP分组、IP数据分组以及ICMP分组的捕获与分析。通过对这些分组的格式进行细致...
【计网实验——prj11】网络路由实验
JJ1018RR的博客
05-27 866
【计网实验——prj11】网络路由实验 周子琪 2018K8009915027 实验要求 实验一   基于已有代码框架，实现路由器生成和处理mOSPF Hello/LSU消息的相关操作，构建一致性链路状态数据库 运行网络拓扑(topo.py) 在各个路由器节点上执行disable_arp.sh, disable_icmp.sh, disable_ip_forward.sh)，禁止协议栈的相应功能 运行./mospfd，使得各个节点生成一致的链路状态数据库 实验二   基于实验一，实现路由器计算路由表项的
计网实验3-路由实验(静态路由/RIP/OSPF实验)
weixin_42631782的博客
01-25 7804
计算机网络课程实验，路由模块。静态路由设置，RIP实验，OSPF实验。
【计网实验——prj13】网络传输机制实验一
JJ1018RR的博客
06-10 716
【计网实验——prj13】网络传输机制实验一 实验要求 运行给定网络拓扑(tcp_topo.py) 在节点h1上执行TCP程序 执行脚本(disable_tcp_rst.sh, disable_offloading.sh)，禁止协议栈的相应功能 在h1上运行TCP协议栈的服务器模式 (./tcp_stack server 10001) 在节点h2上执行TCP程序 执行脚本(disable_tcp_rst.sh, disable_offloading.sh)，禁止协议栈的相应功能 在h2上运行TC
【计网实验】网络层实验
sp_2杂化
12-03 593
1、实验内容 ARP分析 ICMP分析 IP分析 网络层分片实验 静态路由及配置实验 VLAN间通信实验 2、ARP实验 2.1、实验原理 ARP是地址解析协议的简称，实际通信过程中需要建立IP地址和硬件地址之间的映射关系，将IP地址解析成硬件地址的协议就称为地址解析协议。 使用ARP的主机都有一个ARP缓存区用来存储映射关系。 在同一网段通信时，如果ARP缓存中没有目的主机的...
西电计网实验
热门推荐
西电卢本伟的博客
12-09 1万+
西电计网实验
计网实验——直连网络设计
Vevean2545116309的博客
10-15 1万+
实验内容 （1）完成直连网络环境的搭建与配置。 从设备区拖入四台PC和一个集线器，再用直通铜线相连接，之后线缆断就会变绿，表示所有的物理连接正确。然后配置该网络的网络层协议，如图2-5到图2-11所示，双击PC0图标，进入config/fastEthernet界面，开始配置IP Confliguration, 选静态（staic）方式，IP地址可以输入：192.168.0.1，子网掩码自动填充为：255.255.255.0。对于其他几个PC机，也进行类似的配置，只是IP地址可以为：192.168.0.2等.
计网实验报告
weixin_43871680的博客
12-13 5409
title: 计网实验报告 date: 2020-12-13 16:31:07 tags: *实验名称* 实验1 WireShark的使用 *实验时间* 2020年10月7日 10:00-11:40时 *实验地点* 计通楼210 *实验学时* 2学时 *实验类型* 验证 *实验性质* 必修 *实验环境* 网络环境：如实验室以太网、寝室无线局域网等硬件配置：包括CPU、主存容量、网络适配器数据率等操作系统：windows实验软件：如wireshark、IE等 .
三个简单的计网实验
KONIA_的博客
01-06 1万+
实验工具：Packet Tracer 6.0 更多实验指导：Packet tracer 零基础实验教程 也可以不用Packet Tracer 6.0 版本，选择其他版本对实验没有太大的影响 目录 （一）以太网帧的封装实验 实验目的 实验拓扑图 实验步骤 任务一：观察单播以太网帧的封装 任务二：观察广播以太网的封装 思考题   （二）交换机和集线器的区别 实验目的 实验...
计网实验报告一
最新发布
qq_44630195的博客
03-28 1981
是ARP缓存表中的一条记录，表示在本地系统中，IP地址为172.16.2.253的设备（可能是网关路由器）的MAC地址为ee:ff:ff:ff:ff:ff，连接到eth0接口上。该命令用于追踪数据包从本地计算机到目标主机的路径，并显示了每一跳的相关信息。：显示了接口的标志，表明该接口当前是启用的（UP），支持广播（BROADCAST），正在运行（RUNNING），支持多播（MULTICAST）。：显示了接口的标志，表明该接口是启用的（UP），支持环回（LOOPBACK），正在运行（RUNNING）。
哈工大威海计网实验指南与指导
1. 哈工大威海计网实验：这指的可能是哈尔滨工业大学威海校区针对计算机网络（计网）课程设计的实验内容。计算机网络是一门研究计算机之间通信与数据交换的学科，它涉及网络协议、数据传输、网络架构以及安全等方面...
评论 1
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
