2020E放大器非线性失真

      晶体管放大电路（2020E）

硬件部分：

该波形输出装置采用俩级放大电路（分压式偏置共射放大电路）+互补输出级 双电源供电（+12V -12V）

设计思路：

第一级先用分压式偏置共射放大电路，采用阻容耦合连接第二级，第二级通过调节R1,R2,R4分压改变IC大小

来设置静态工作点。

R越大，IC越大会产生饱和失真  （底部）

R越小，IC越小会产生截止失真  （顶部）

R适中                                      （无明显失真）

第一级改变RE大小提高放大倍数 （双向失真）





最后一级为互补输出级

通过开关短路二极管二极管来产生  （交越失真）

仿真测试：

输入：20mvpp

第一级放大电路放大约10.2倍 20*10.5=210mvpp;

第二集放大电路放大约为18倍 20*10.5*18=3.78V 符合题目要求

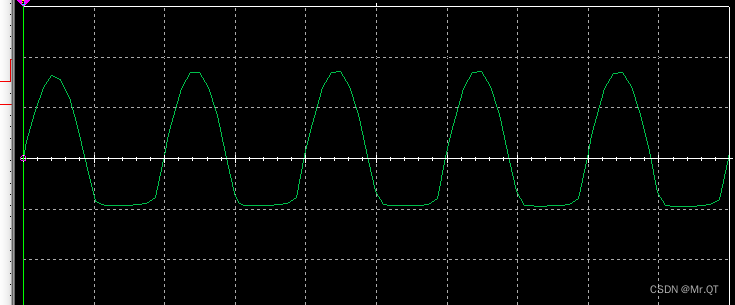

仿真图:

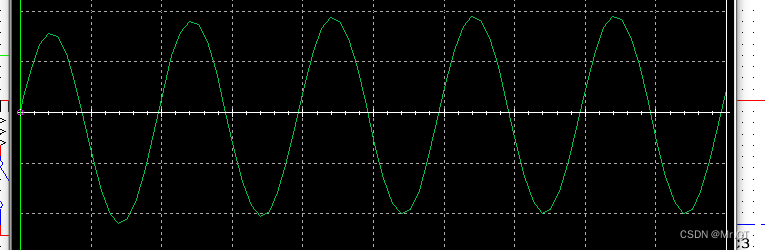

                                                               无明显失真

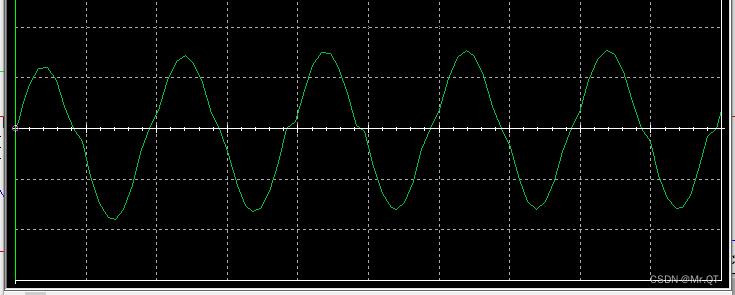

                                                                交越失真

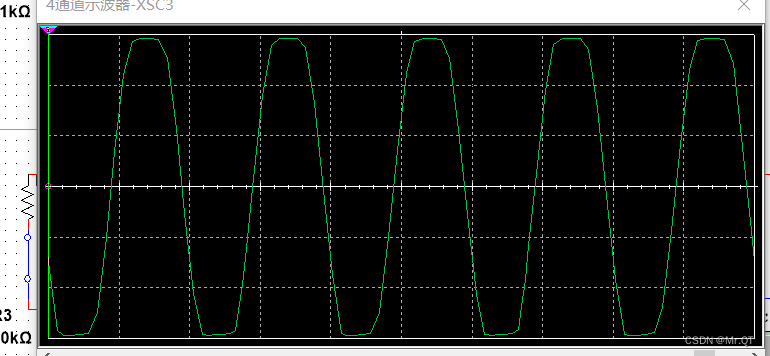

                                                             双向失真

       底部失真

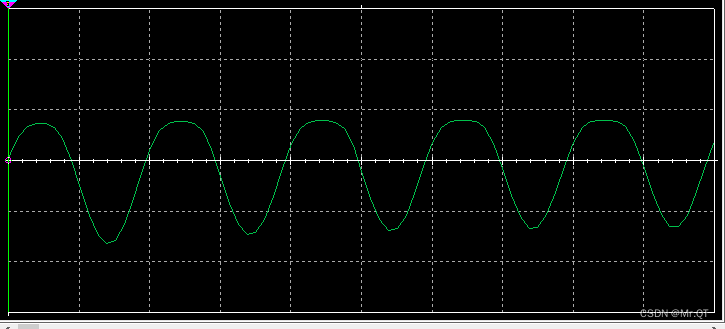

                                                                顶部失真

示波器幅值档为每格1V  Uo的vpp大于2v

采用力创打板

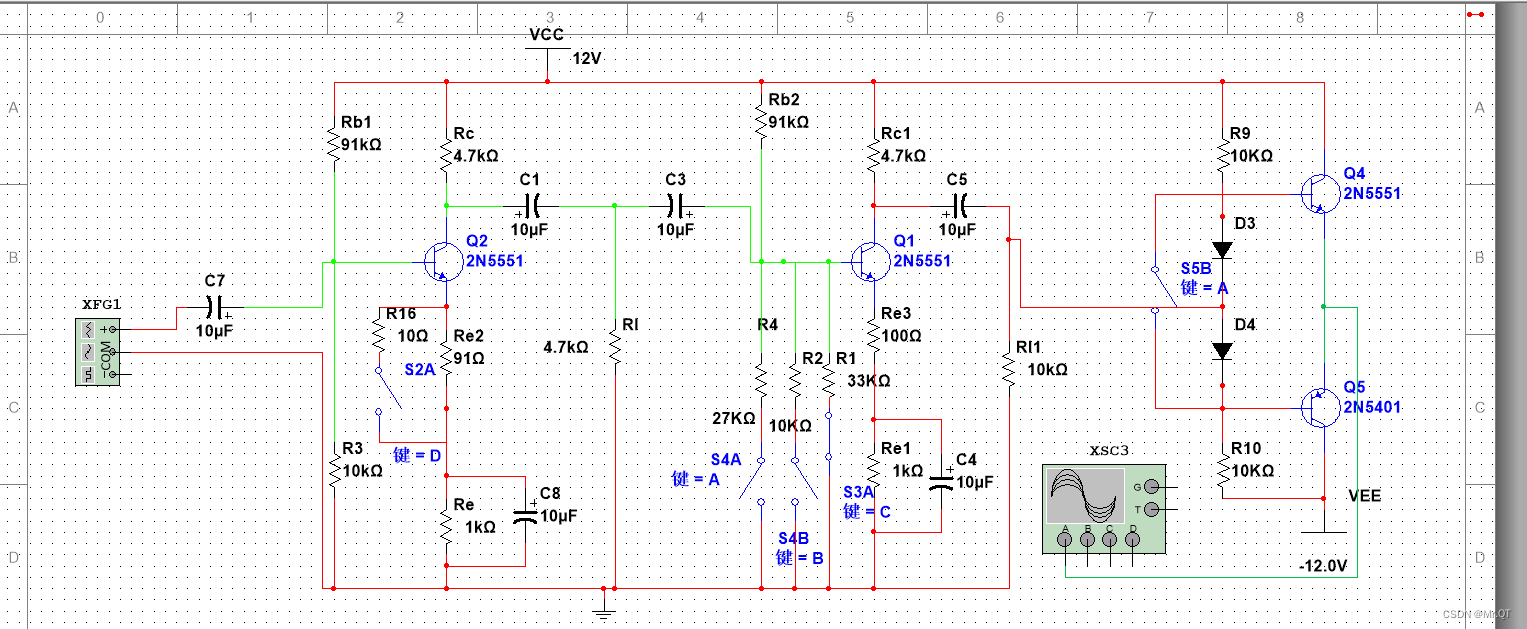

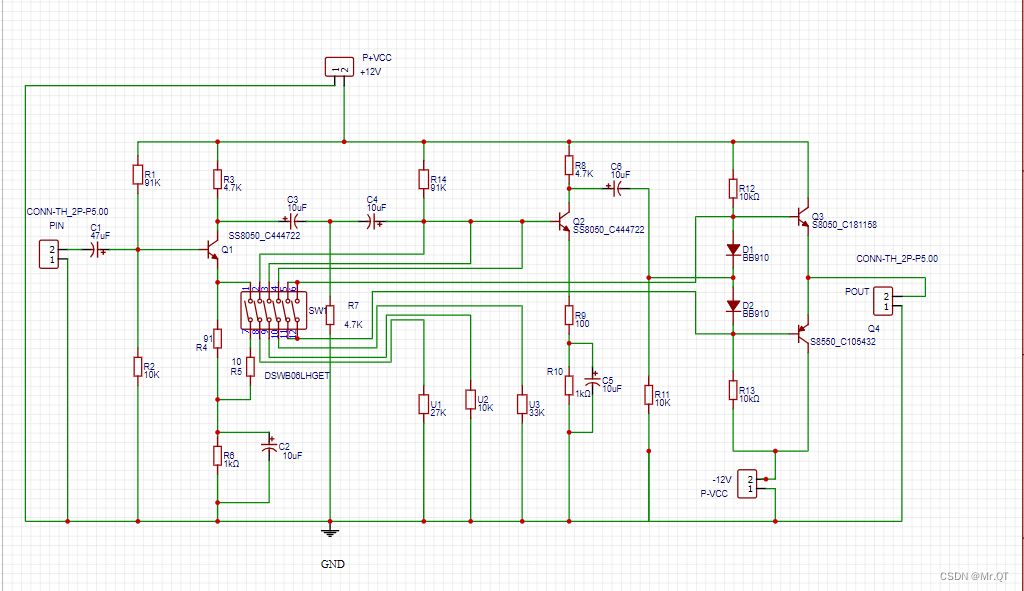

原理图：



注意：将U1换为24K，否则无明显失真会变成底部失真

在焊板子时，使用的晶体管采用2N5551B×3 与2N5401B×1。发现与原理图绘制时选择的晶体管不同，且封装方式为(EBC)原理图是（BCE）,焊接时将管子反转再对调前两个引脚才能与板子一一对应。

以下下是实际测试过程

用了俩个电源（+12，-12）但是电池原因负电压差不多为-11V导致交越失真和顶部失真vpp小于2v

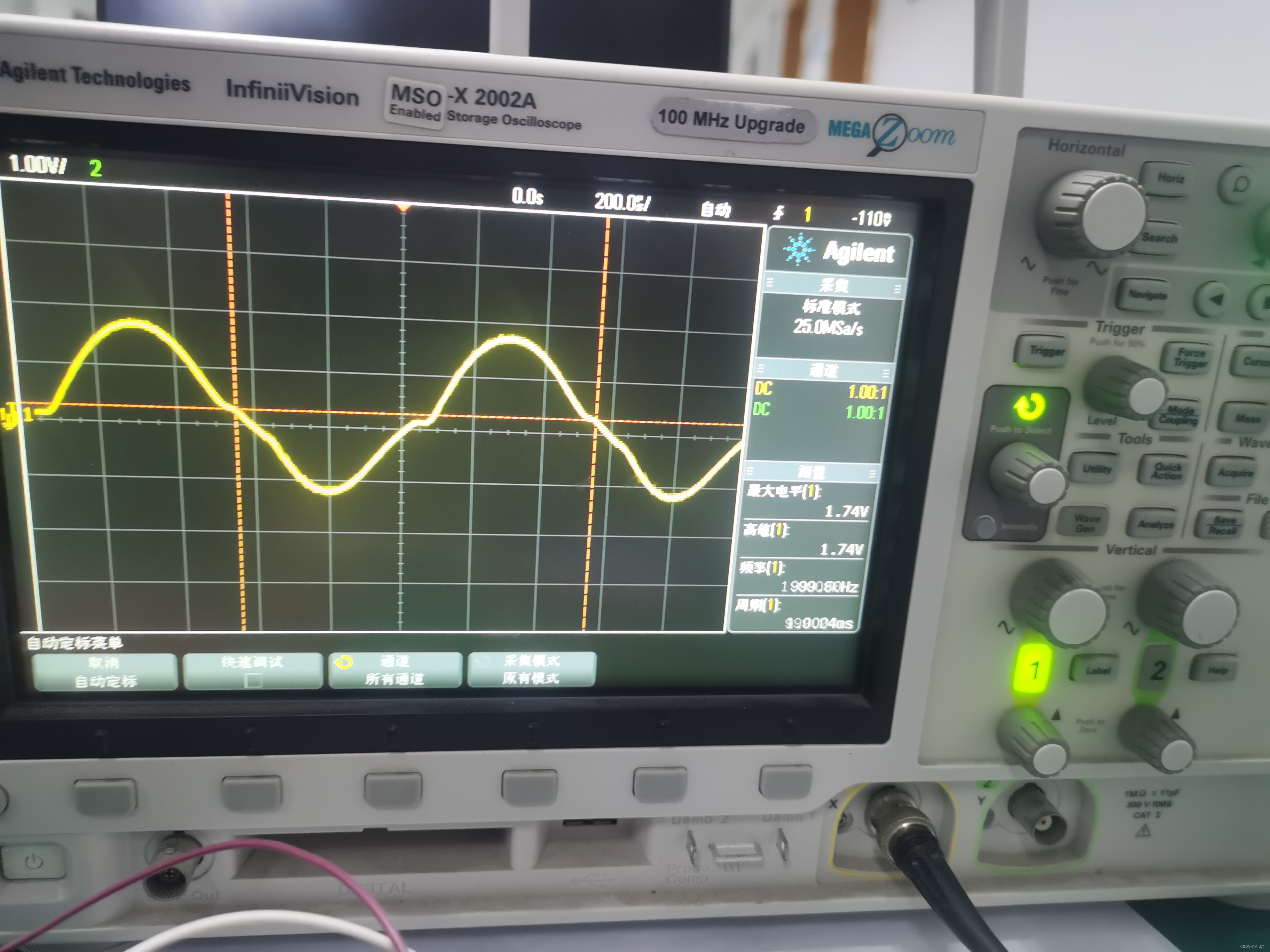

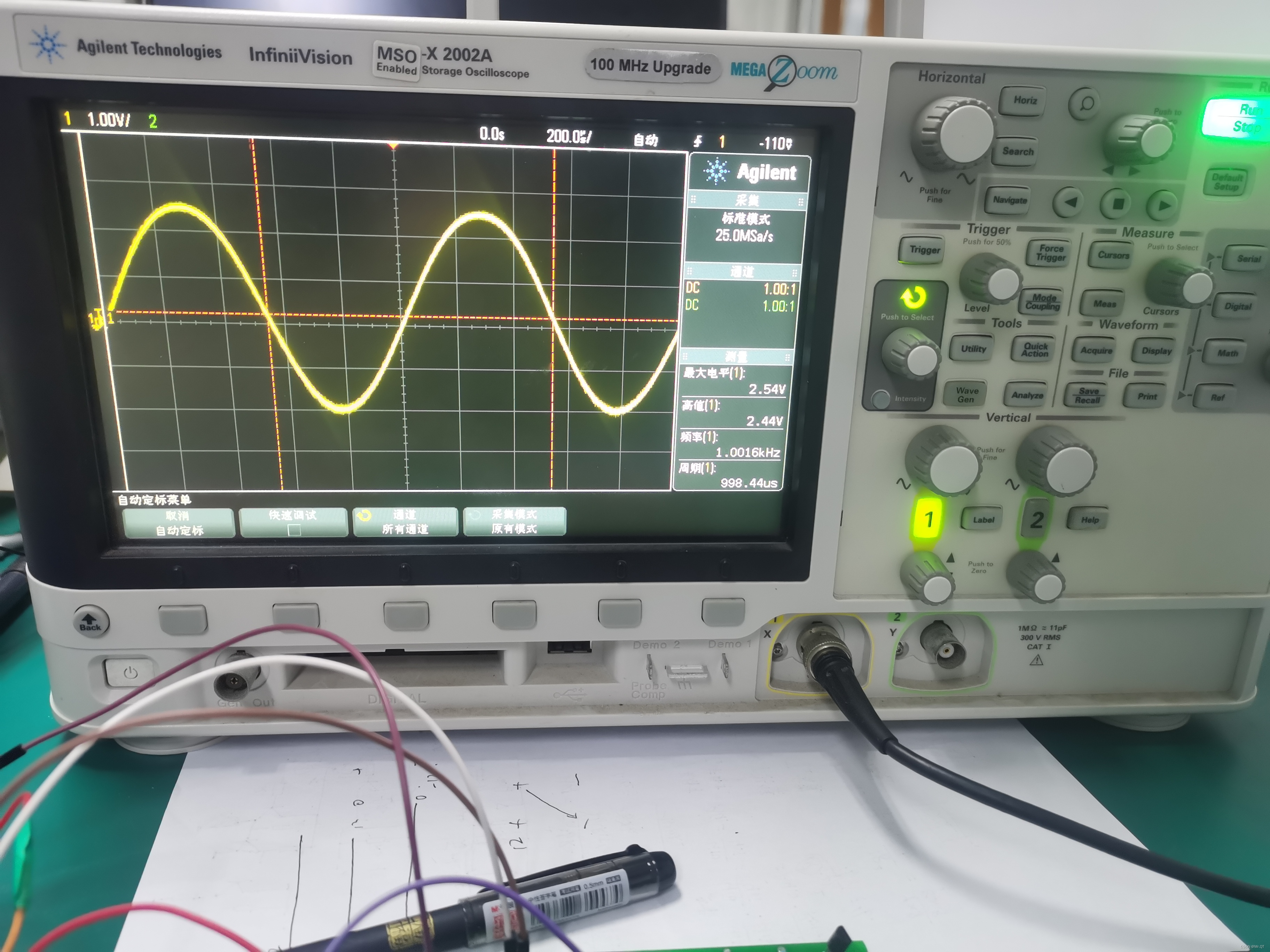

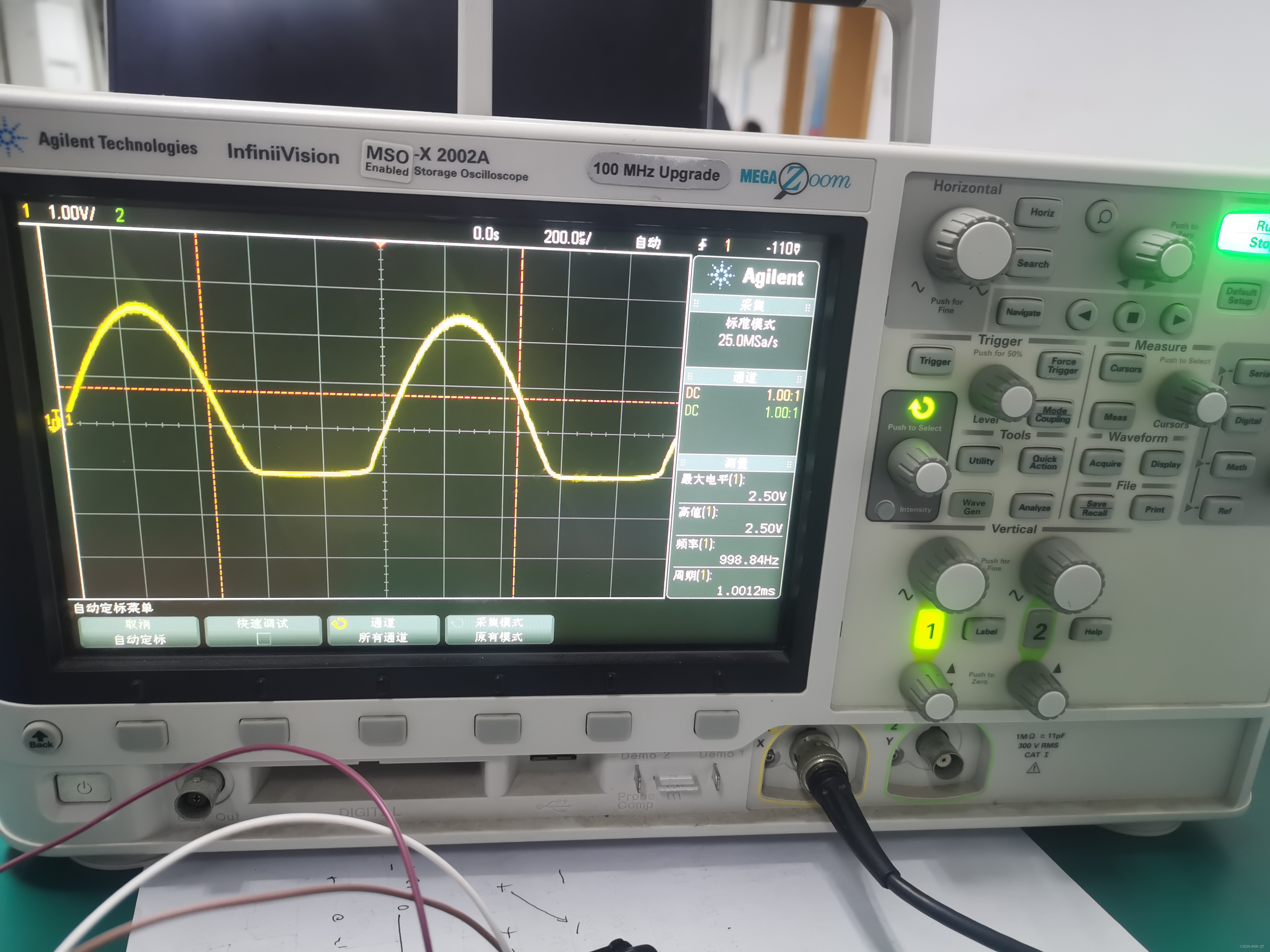

实测结果
