STLINK的一点小知识

不知道大家在学习STM32开发的时候是否关注过自己所使用过的STLink下载器呢？目前市面上主要有两种下载器，我们都可以在某宝上看到。

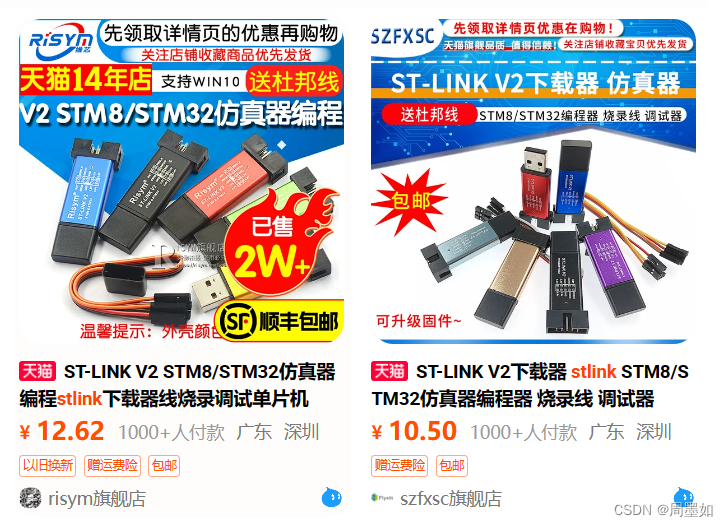

一种是这样的，有点像一个U盘，虽然是山寨的，不过十几块钱就可以包邮还带线，一般插到板子上就四根线，能直接供电下载，支持keil和stlink utility，比较方便，但似乎是容易坏，建议学生初学的时候可以买来用用。

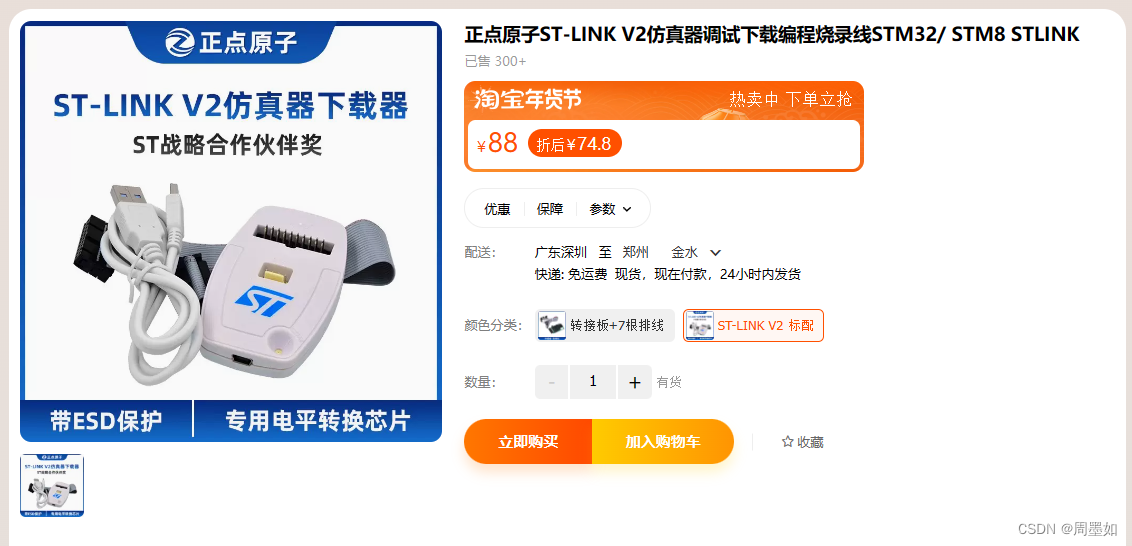

另一种基本是这样式的，是从国外（也就是ST公司）推出的正版标准仿真下载器，原装进口芯片，一般会贵不少，大概在70左右。不过某宝上也有便宜的，估计是国内仿制的，30左右就能买到，功能应当是一致的。正版的可以支持ST公司推出的很多软件，比如CubeMX等。

两者使用上的最大不同就是接线，前者只需要接四根线，也就是SWDIO、SWICK、GND和3.3V（我使用的C8T6开发板需要的是3.3V的供电），插上就能供电和下载。

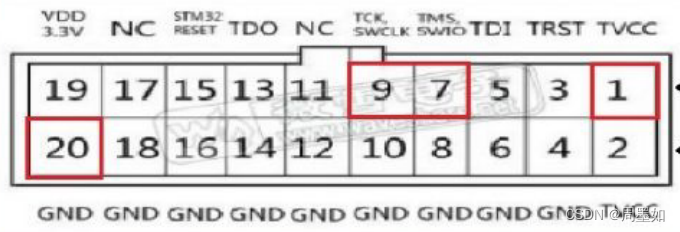

而后者主要是用下载器上的1、7、9和20对应连接开发板的四个接线口（这里是只做与前者的对比，所以只介绍用的最多的SWD方式）。此外，使用这个下载器时，还需要对开发板独立供电。对于我所使用的c8t6最小系统板，3.3V的供电足够我下载程序了，于是我可借用19号口的VDD接到开发板的3.3V接口上对开发板实现供电。这样一来，下载器就需要五根线，才能实现供电和下载的功能。
