HFSS仿真微带线

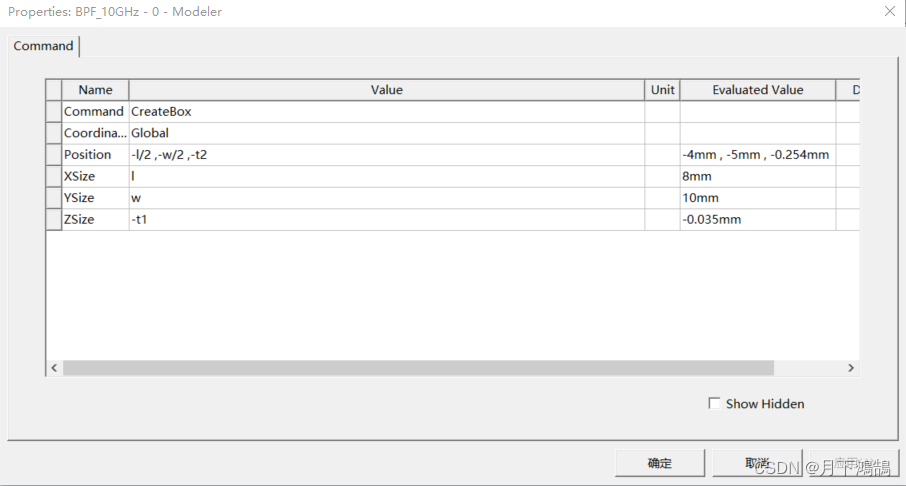

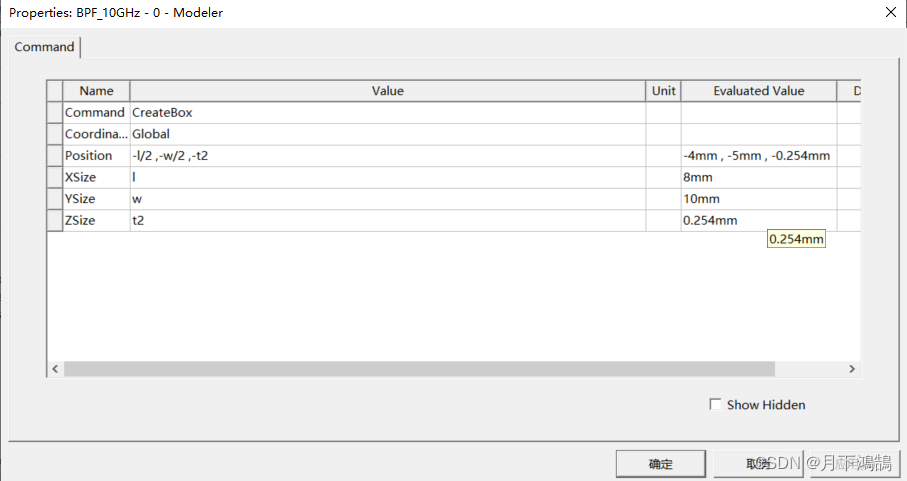

建立基板：

设置材料为RO3.5

设置参数：

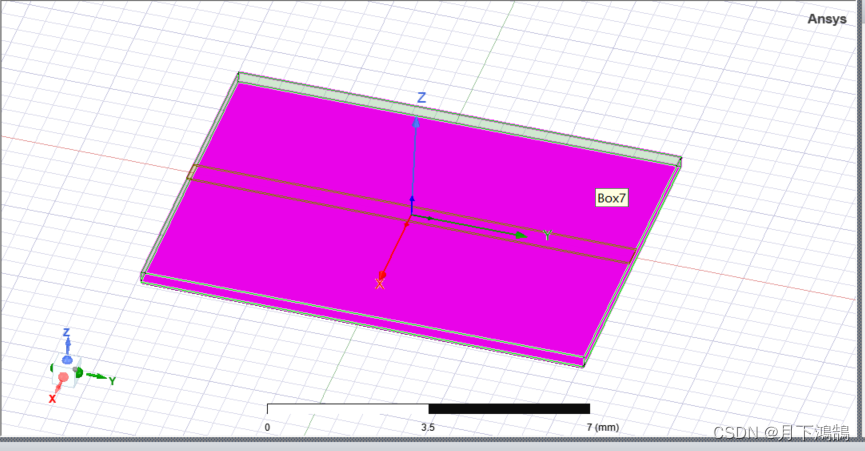

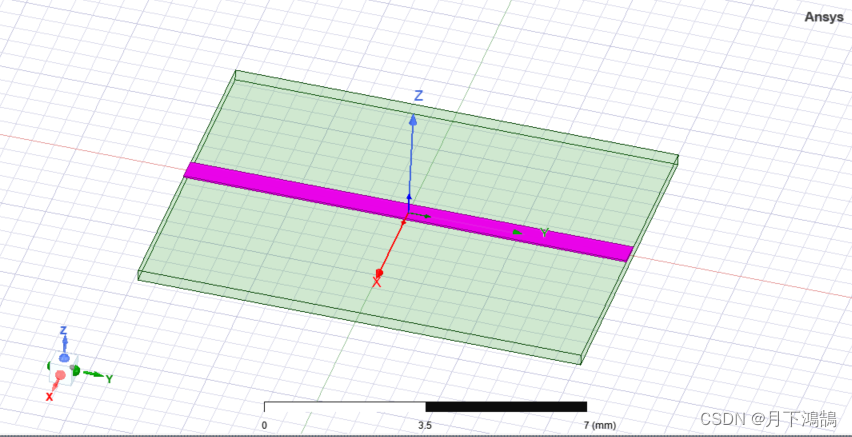

构建微带线：

设置材料为copper：

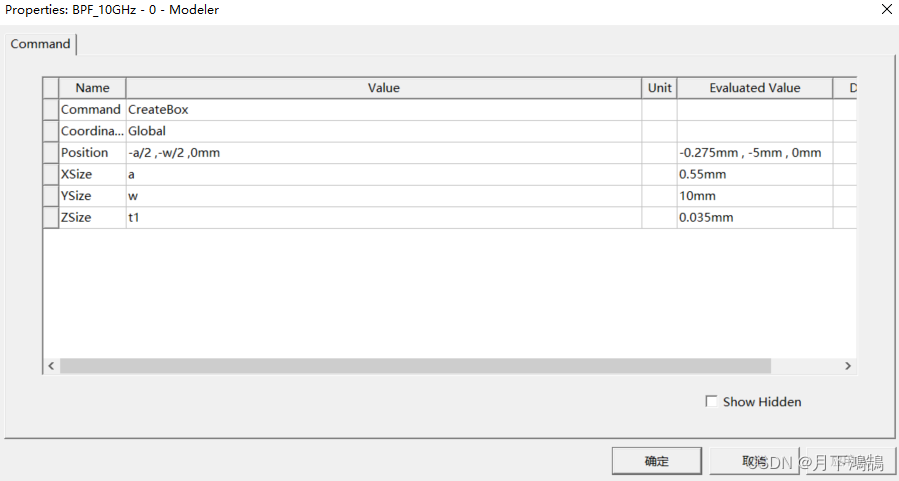

设置参数：

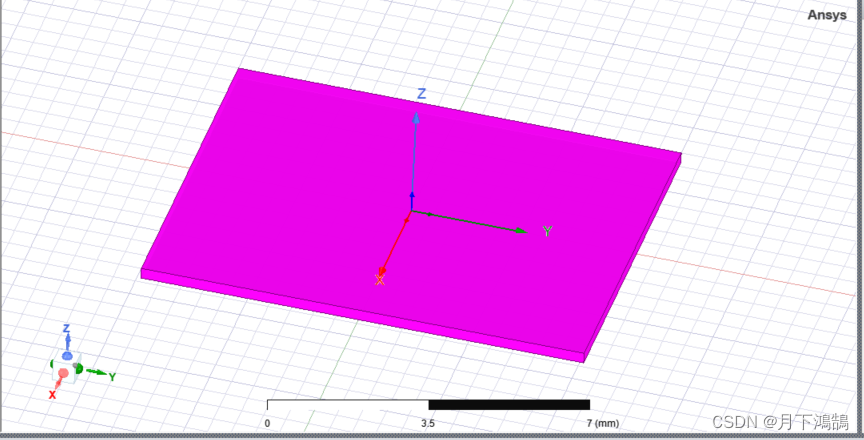

构建基准地平面：

设置材料同样为copper

设置参数：

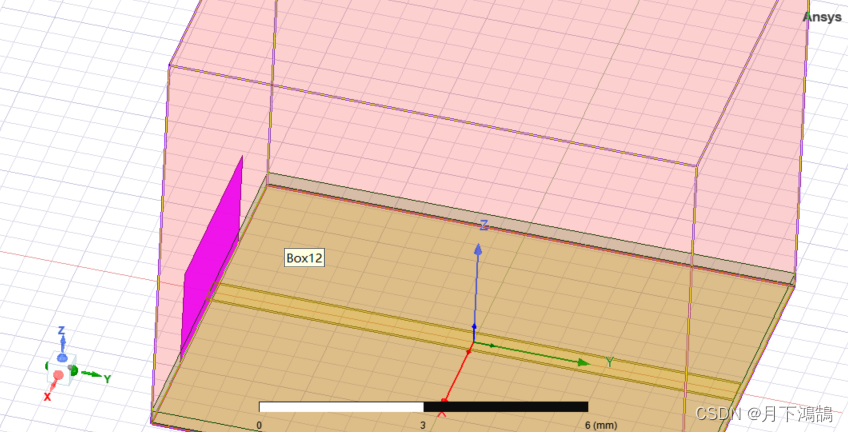

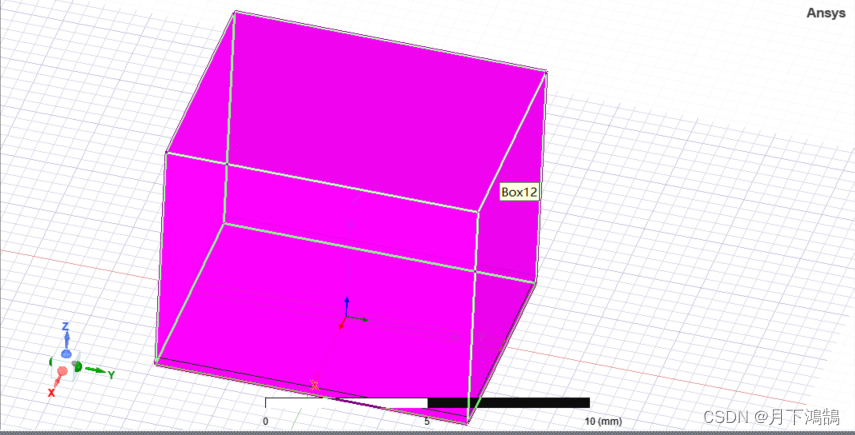

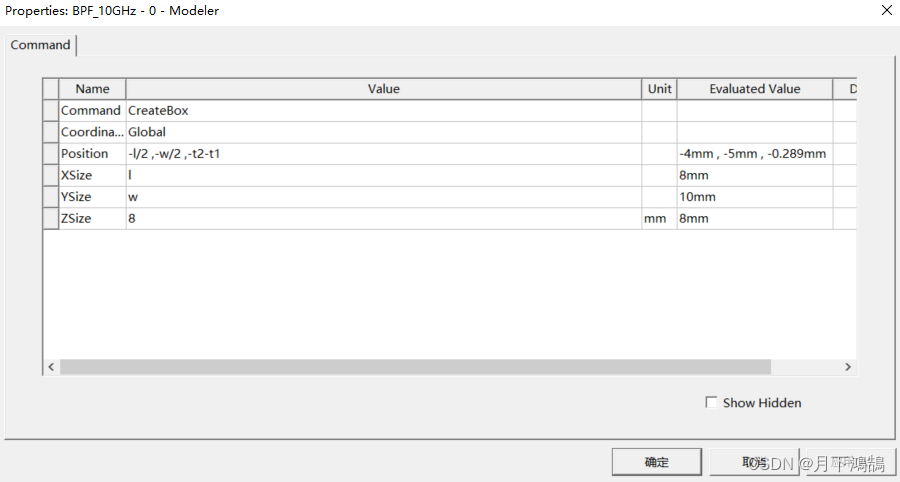

构建辐射边界：

材料为air

设置参数：

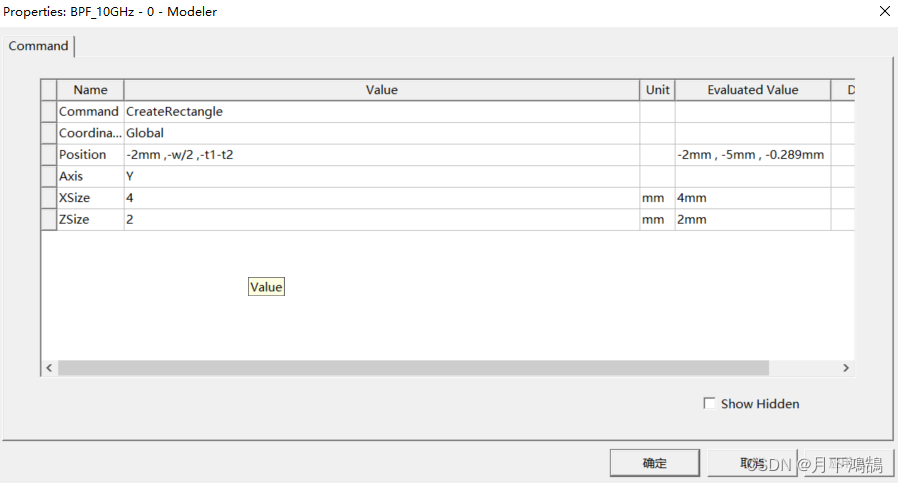

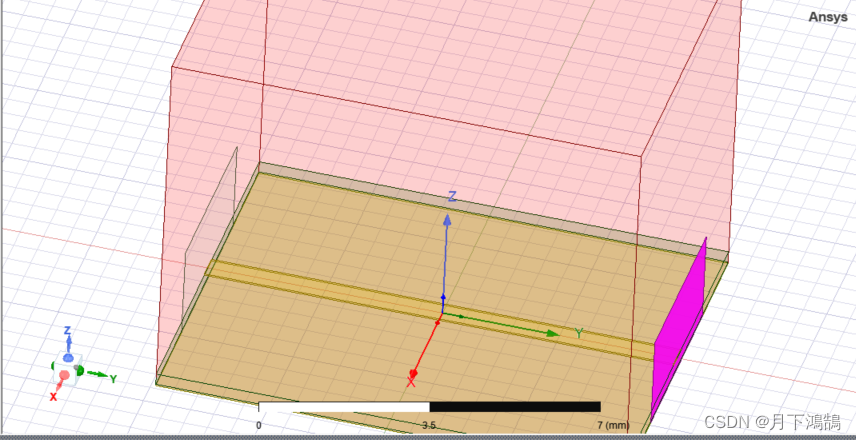

构建辐射端口：

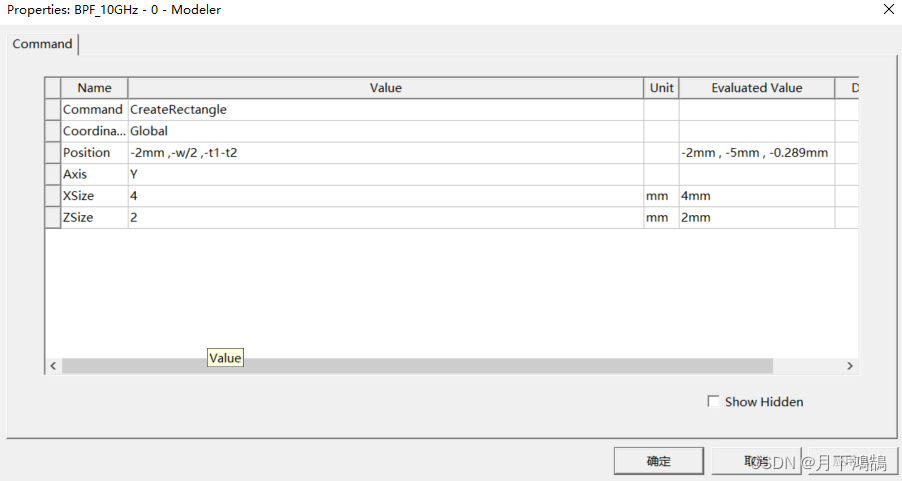

设置尺寸：

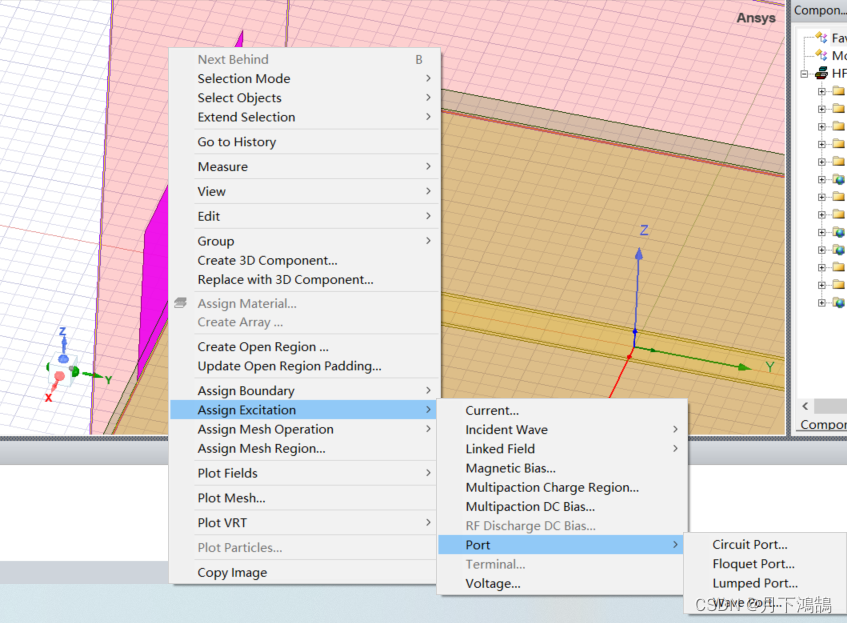

设置激励端口为Wave Port

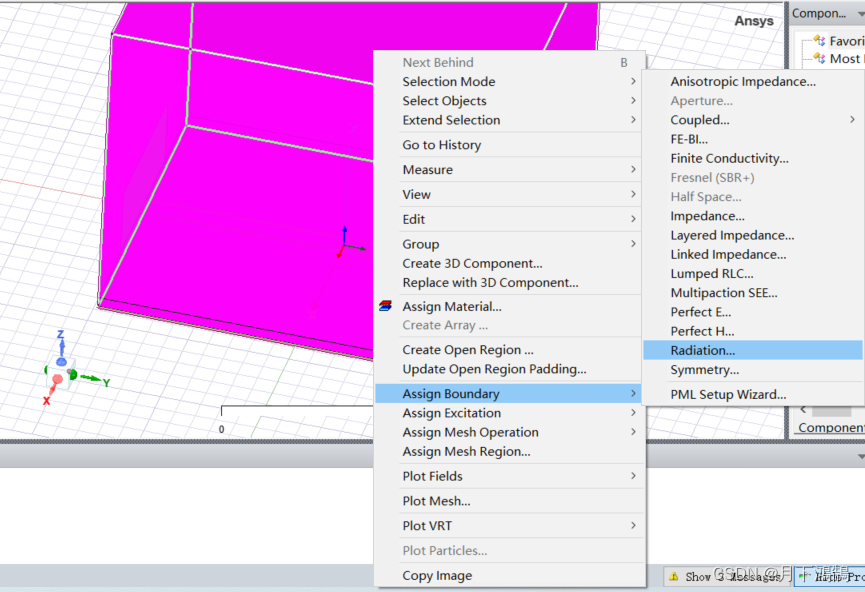

将空气腔设置为radiation

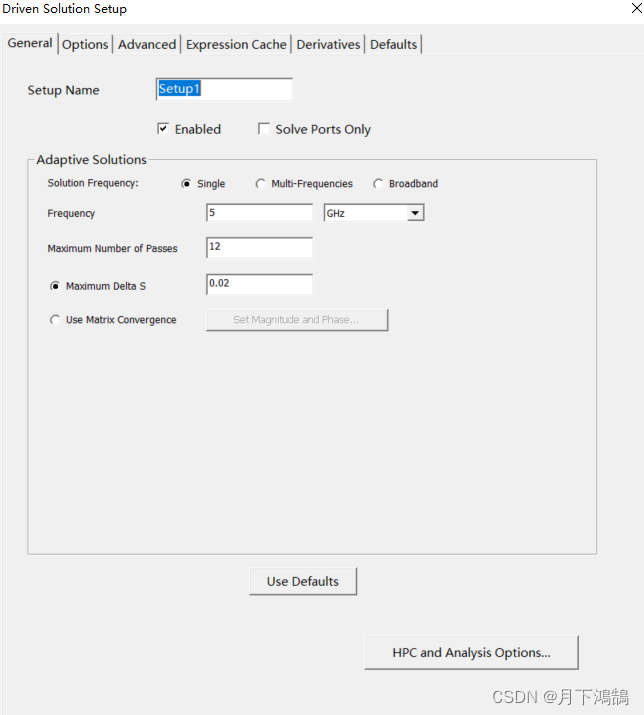

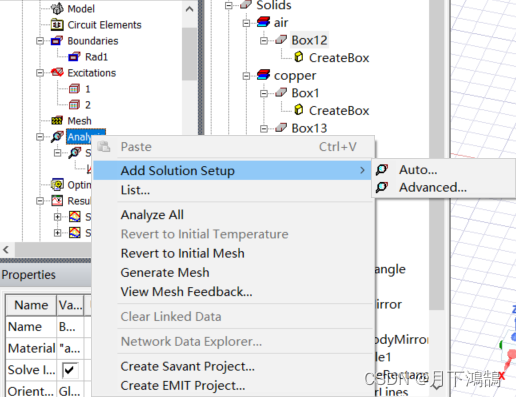

建立分析对象：

设置扫频频率从5GHz~12GHz

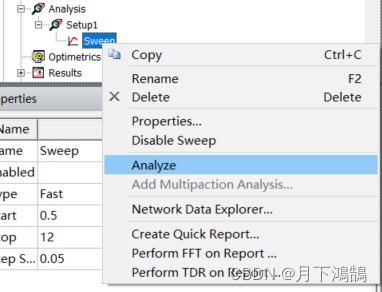

开始分析 ：

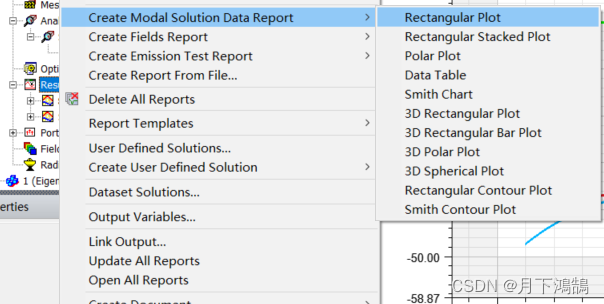

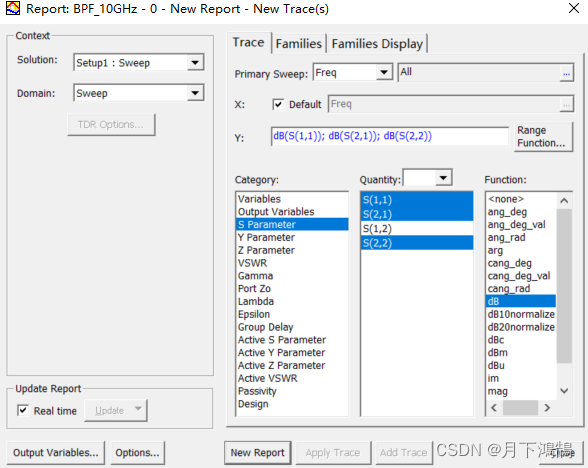

添加分析结果S11、S21和S22：

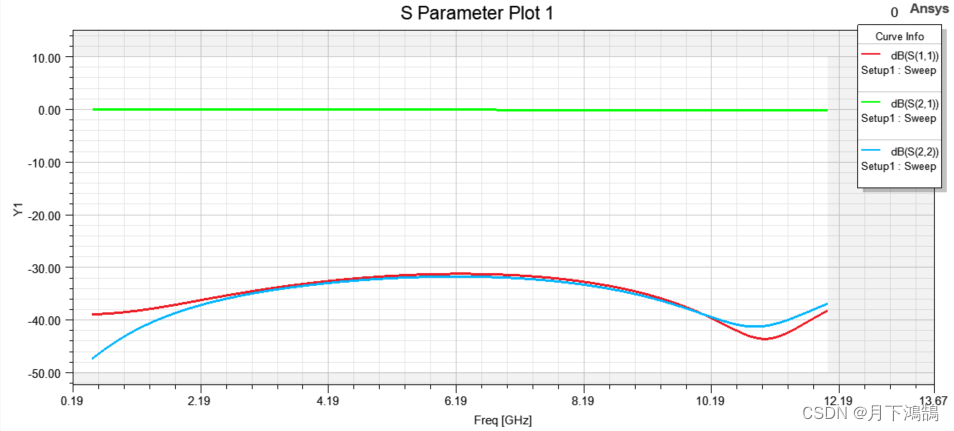

得到S参数曲线：
