HFSS 快速建立微带线

①我们传统的方法都是从HFSS里进行建模，这里介绍更加简便的办法。

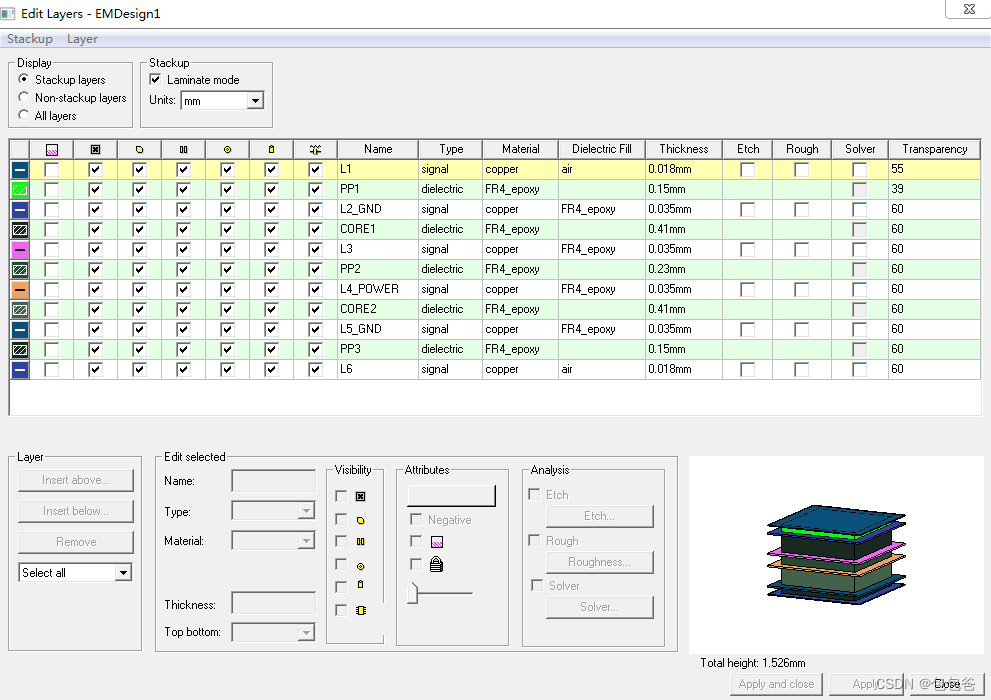

②打开3D LAYOUT,选择Layout-layers,进入叠层设置模式



③上述是一个6层PWB的叠层结构

接下来再layer1画上line，L2,L4,L5画上完整平面。

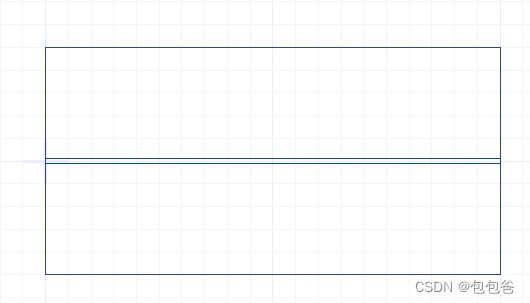

④最终是这个样子的，俯视图

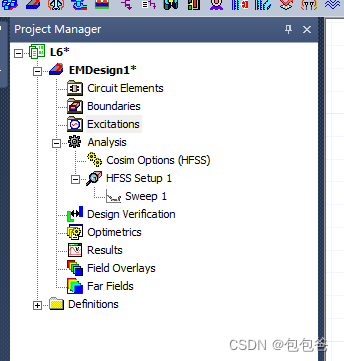

 ⑤导入到HFSS,再Analysis建立HFSS setip1，右键点击HFSS setup-export-HFSS modle，导出HFSS模型

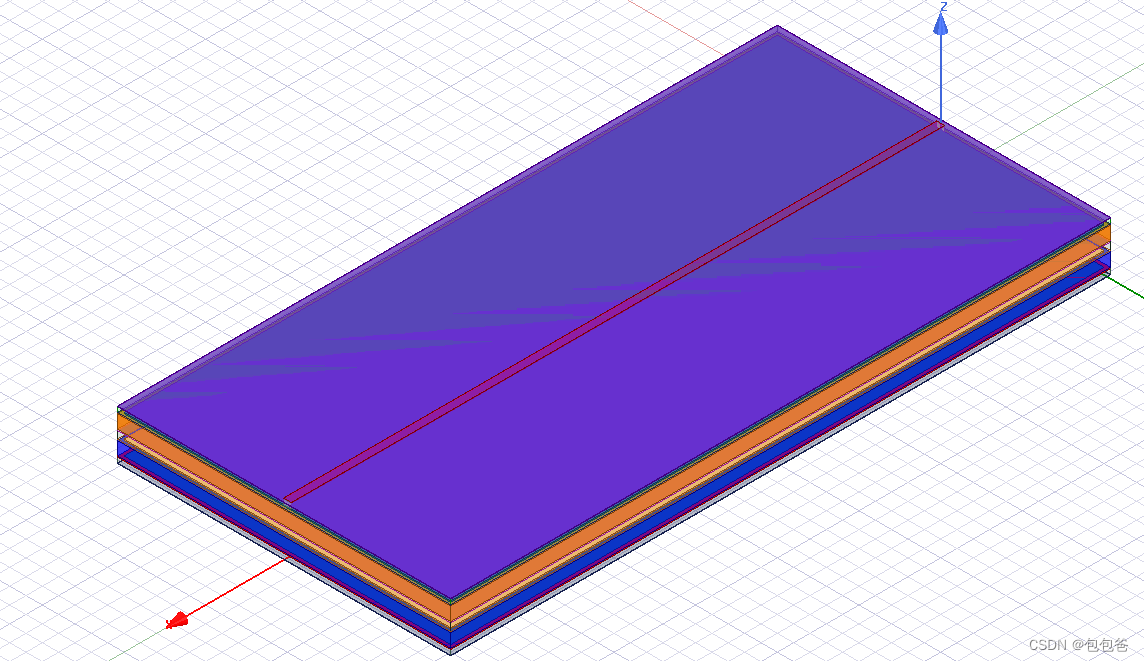

⑥用HFSS打开，如下就快速建立了微带线模型。当然3D-layout这个工具也可以导入PCB，进行裁剪模型。
