基本概念

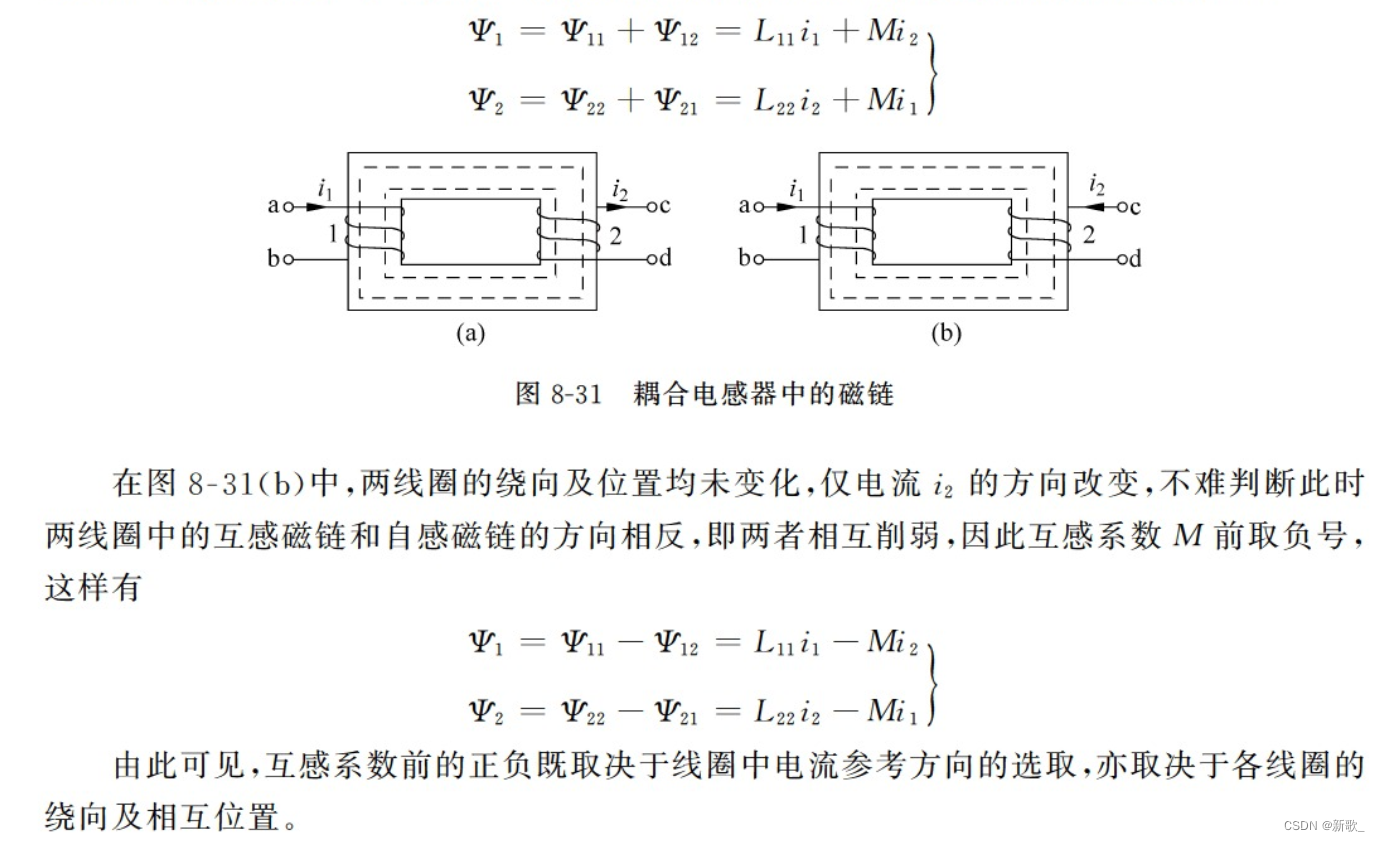

互感系数M

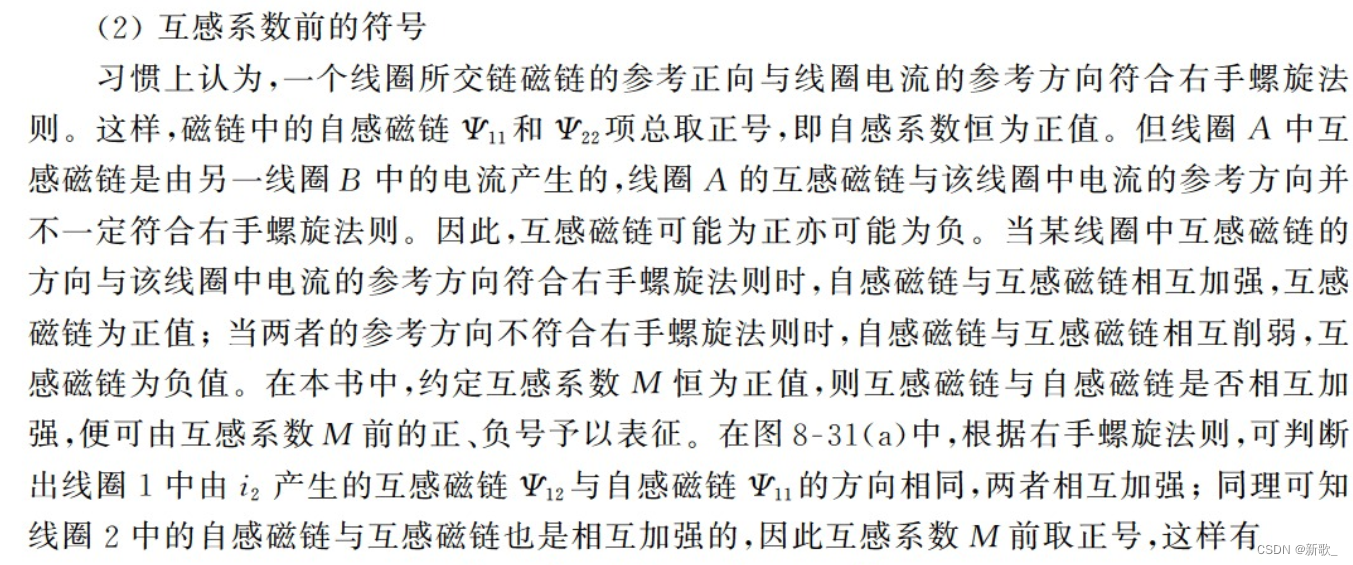

同名端
定义：两线圈的电流从均同名端流入，每一线圈的自感磁场和互感磁场是相互加强的，M取正；反之，为异名段，M取负。
耦合系数
电磁耦合系数是指两个电感器之间的电磁耦合程度，是指电感的磁场线线圈一个回路时，另一个回路电通生成的比例。电磁耦合系数可以用下面的公式来计算：
k = M L 1 L 2 k = \frac{M}{\sqrt{L_1L_2}} k=L1L2M
其中， M M M是电感器的互感系数， L 1 L_1 L1和 L 2 L_2 L2分别为两个电感器的自感系数。
电磁耦合系数越大，表示两个电感器的耦合效应越强，其相互作用程度越大：
- K=1，全耦合
- K=0，无耦合
- K接近1，紧耦合
- K远小于1，松耦合

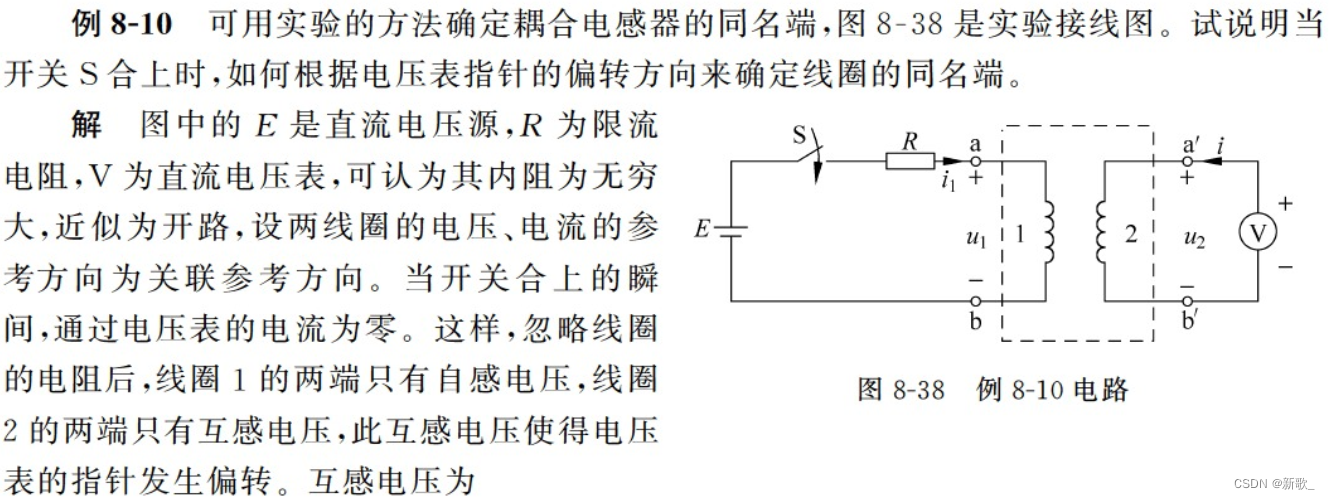

根据电压表指针判断电感线圈同名端

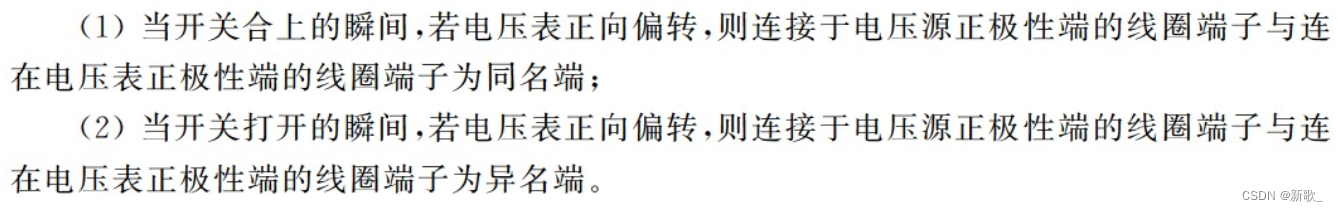

结论
耦合电感元件的去耦等效电路

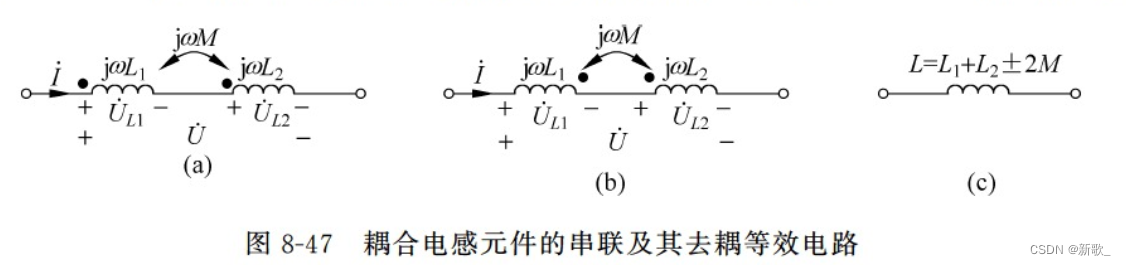

串联
a)顺接：
L
=
L
1
+
L
2
+
2
M
L=L_1+L_2+2M
L=L1+L2+2M
a)反接：
L
=
L
1
+
L
2
−
2
M
L=L_1+L_2-2M
L=L1+L2−2M

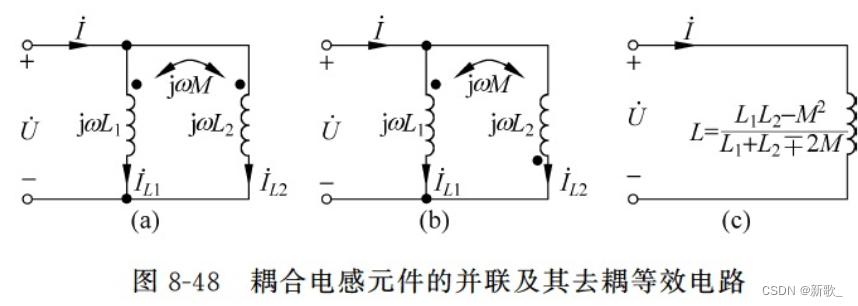

并联
a)同名端相连：
L
=
L
1
L
2
−
M
2
L
1
+
L
2
−
2
M
L= \frac{L_1L_2-M^2}{L_1+L_2-2M}
L=L1+L2−2ML1L2−M2
b)同名端不相连：
L
=
L
1
L
2
−
M
2
L
1
+
L
2
+
2
M
L= \frac{L_1L_2-M^2}{L_1+L_2+2M}
L=L1+L2+2ML1L2−M2

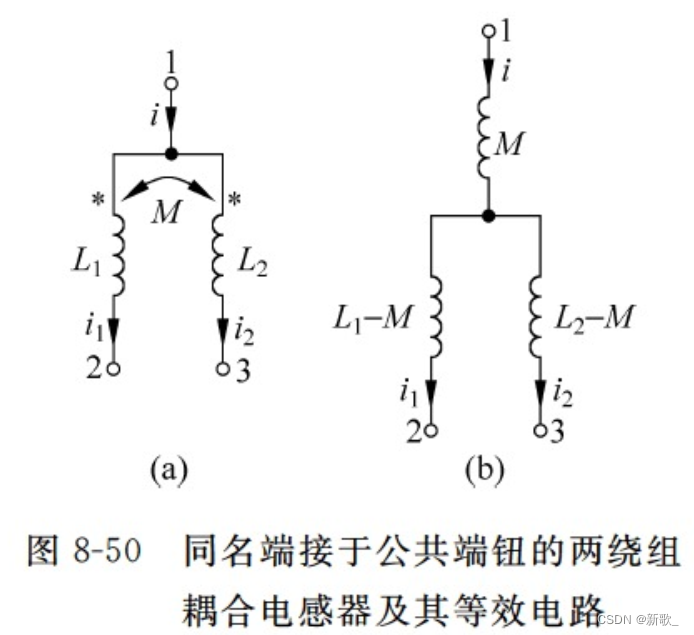

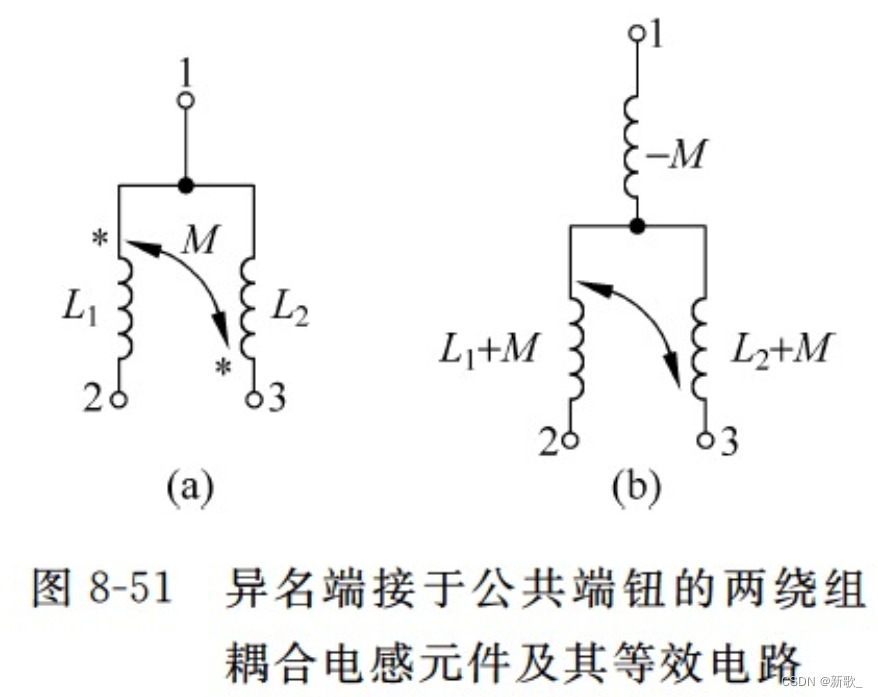

有一个公共连接点的两绕组耦合电感元件
注意去耦等效电路的支路电流、端口电压与原电路的支路电流、端口电压之间的对应关系
尤其是有一个公共连接点的两绕组耦合电感元件的等效。

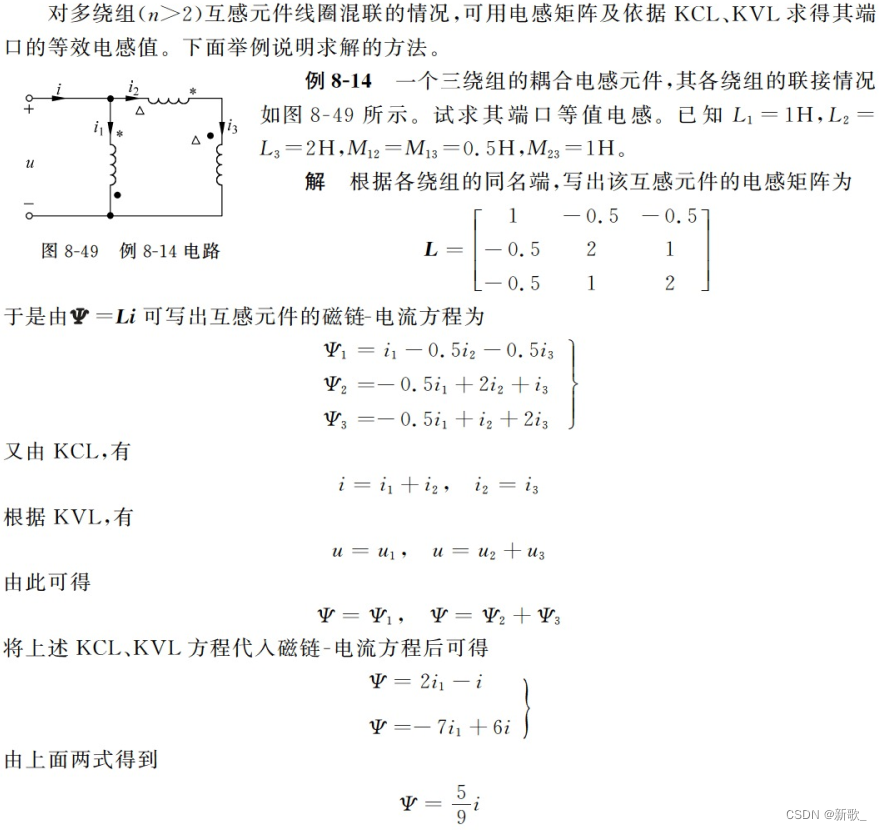

多绕组耦合电感混联
于是端口等效电感值
L
=
ψ
i
=
5
/
9
L= \frac{ψ}{i}=5/9
L=iψ=5/9
变压器

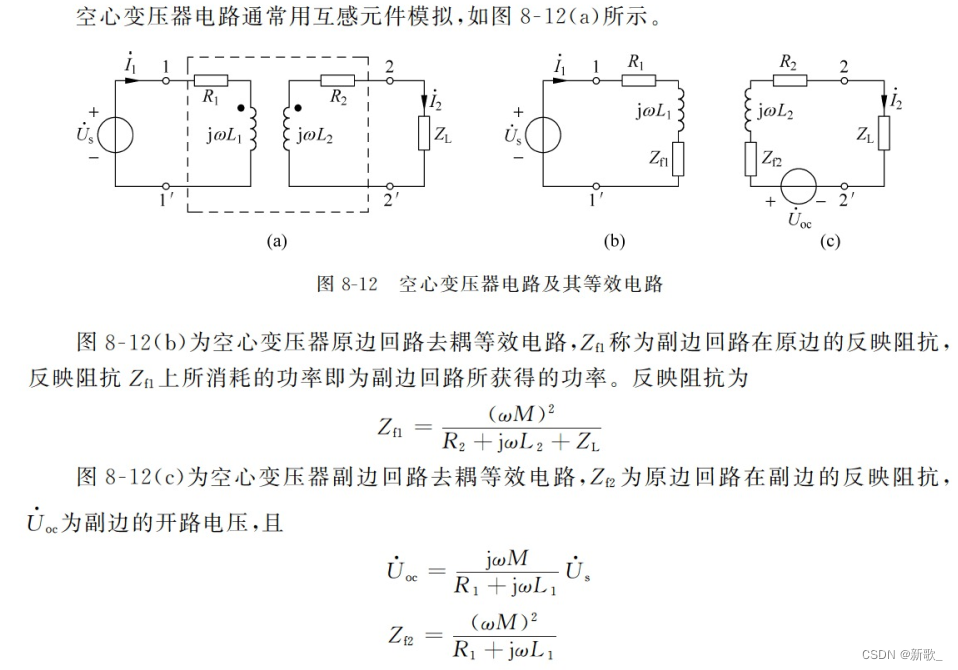

空心变压器
反射阻抗

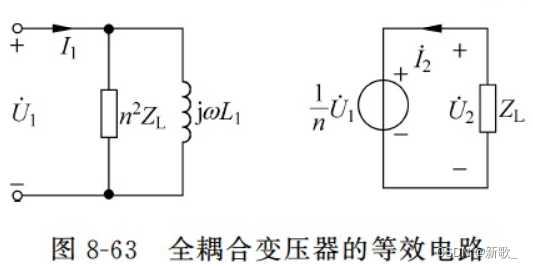

全耦合变压器
耦合系数
k
=
M
L
1
L
2
k = \frac{M}{\sqrt{L_1L_2}}
k=L1L2M
全耦合K=1；故
M
=
L
1
L
2
M=\sqrt{L_1L_2}
M=L1L2
特性方程
变比
n
=
N
1
N
2
=
L
1
L
2
n=\frac{N_1}{N_2}= \sqrt{\frac{L_1}{L_2}}
n=N2N1=L2L1
理想变压器
若使
L
1
、
L
2
L_1、L_2
L1、L2趋于∞，全耦合变压器变为理想变压器
- 理想变压器特性方程中的端电压、支路电流与频率无关
- 变压器的工作原理是电磁感应定律，因此特性方程只适用于时变的电压、电流，直流不适用；
- 理想变压器不消耗，不存储能量 u 1 i 1 + u 2 i 2 = 0 u_1i_1+u_2i_2=0 u1i1+u2i2=0，是一种无损耗无记忆的非储能元件；
- 表征理想变压器唯一参数是匝数比 n = N 1 N 2 n=\frac{N_1}{N_2} n=N2N1

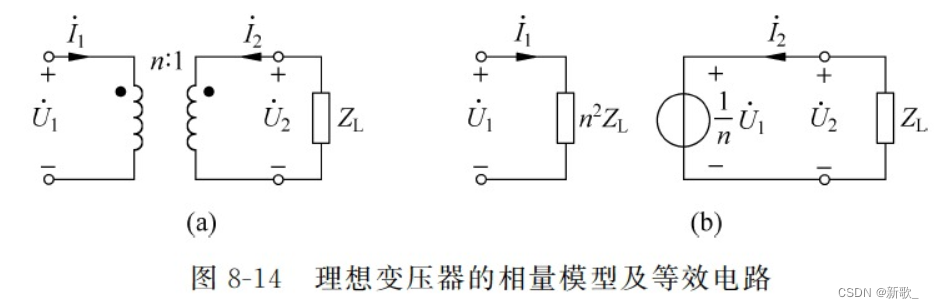

- 阻抗变换的性质，阻抗的折算
理想变压器电路的计算

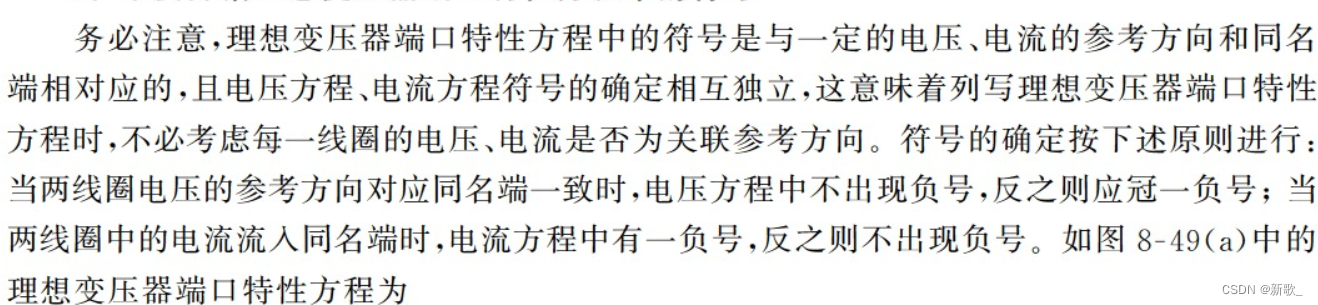

注意理想变压器特性方程的符号
当电压的参考方向和同名端对应一致时，即同名端都是高电位或地电位，电压方程不出现负号，反之，有负号
当原副方绕组电流都是同时流入或同时流出同名端时，电流方程有负号，反之没有负号

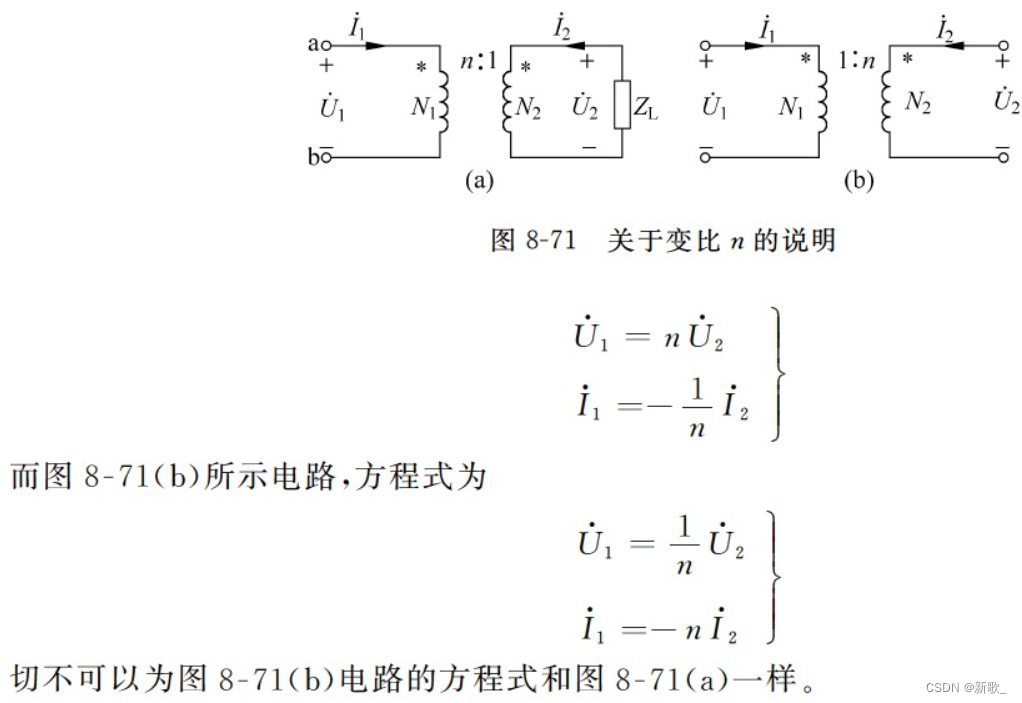

注意变比
理想变压器的分析方法
回路电流分析
设定回路电流的参考方向，和变压器端电压参考方向；
写出变压器的特性方程
写出回路的KVL方程
解方程

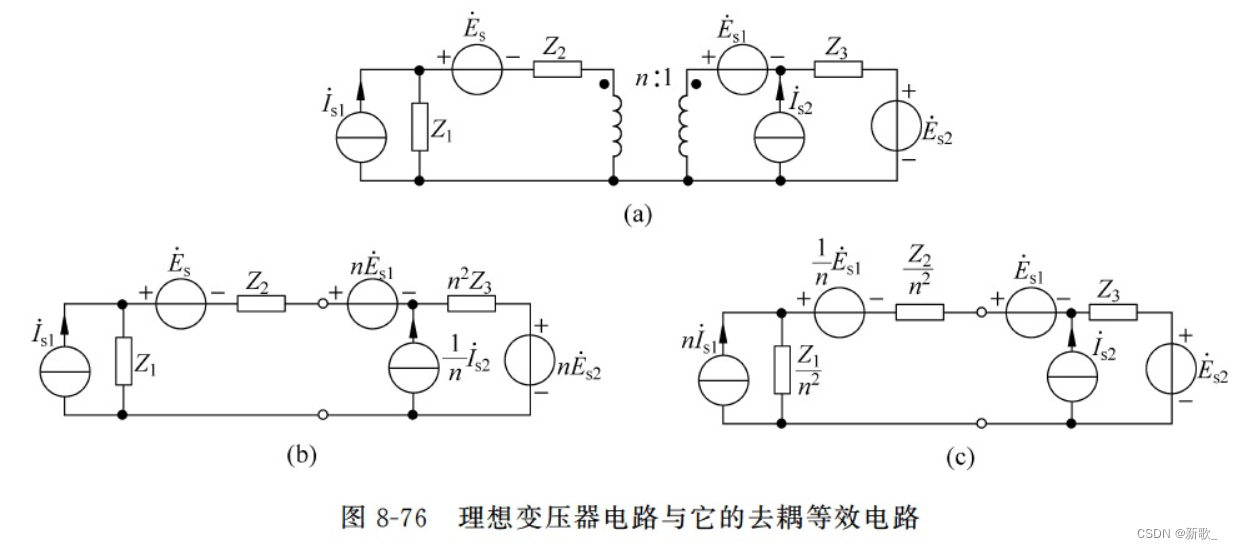

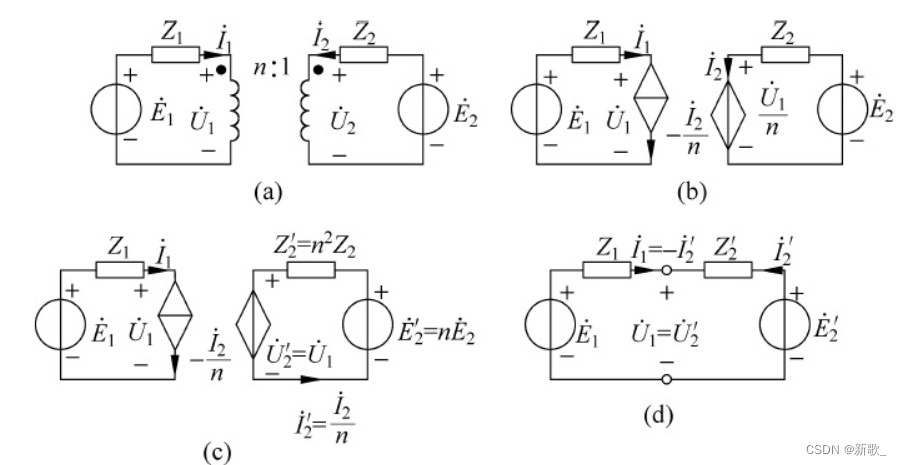

去耦
根据特性方程，用受控源替代变压器
折算到原方绕组或折算到副方绕组
耦合变压器的去耦
将耦合变压器低电位段连接起来，
变成
有一个公共连接点的两绕组耦合电感元件
去耦
